Если вам необходимо, чтобы 3D-принтер Ender 3, V2, S1, Pro или S1 Pro имел больший функционал, чем обычная печать в формате 3D, то требуется выполнить его апгрейд. В этой статье мы рассмотрим, каким способом происходит обновление Ender 3 до лазерного гравера.
На текущий момент одни из наиболее доступных и популярных аппаратов в сфере 3D-печати является Creality Ender 3. Его конструкция состоит из листового металла, а также устройство имеет приличный объем сборки. Из-за такого успеха компания Creality предложила на рынок ряд улучшенных версий аппарата.

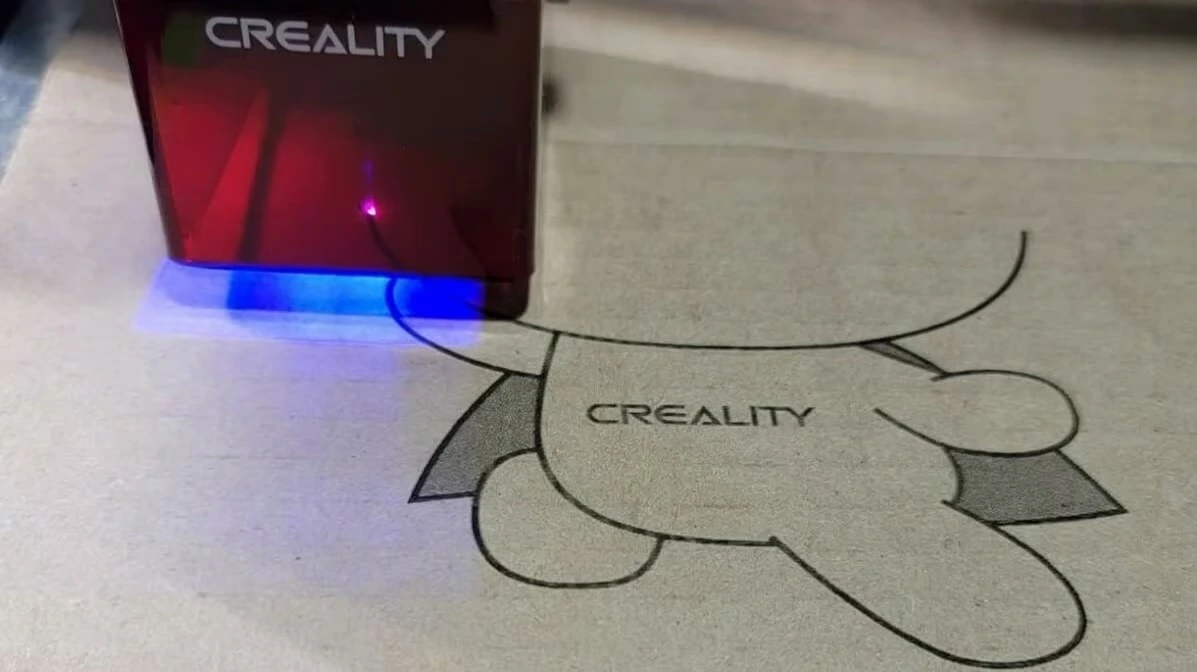

Если провести сравнение с 3D-печатью, то работы с лазерной гравировкой выполняются не путем сложения, а вычитания. Для проведения лазерной гравировки пользователю необходимо использовать мощный лазер. Его мощности должно быть достаточно для создания гравировки на алюминии, акриле или дереве.
В аппарате Ender 3 используется открытый исходный код, который поддерживается сообществом. Поэтому пользователи могут выполнить простую модификацию путем замены нескольких элементов, что позволит получить настоящий лазерный гравер. Преобразование будет окончательно завершено, когда вы установите модуля лазерного гравера Creality.
Сейчас предлагается несколько вариантов таких новых устройство от компании Creality. Они предлагаются в двух версия. В одном варианте доступен модуль управления, с помощью которого можно управлять принтером через системную плату. Он совместим практически со всеми разновидностями принтера Ender 3. Второй вариант модуля может работать с Ender 3 S1 и S1 Pro. В нем предлагается повышенный диапазон температур, а также требуется провести обновление прошивки. В нем отсутствует модуль управления.
Разработчики из Creality сообщают, что предлагаемые модуль может создавать гравировку на самых разнообразных материалах, например, акрил, бумага, дерево и разнообразные металлы. Еще стоит знать, что некоторые производители заявили, что на акриле и древесине не удается выполнить гравировку. Эта информация появилась в комментариях к обучающим видеороликам.
Далее мы разберем, как на любую версию Ender 3 правильно устанавливать модуль лазерной гравировки. Еще мы остановимся на правилах безопасности.
Содержание:
- Правила безопасности
- Что вам нужно
- Технические спецификации
- Совместимость принтеров
- Установка: аппаратное обеспечение
- Установка ПО
- Гравировка
- Советы, рекомендации и тесты
- Где можно купить лазерный модуль для 3D-принтера Creality 10 Вт?
Правила безопасности
Для выполнения лазерной гравировки используется очень мощный лазер. Во время работы он генерирует интенсивный тепловой луч. Уровень интенсивности и мощность лазера вычисляется в ваттах. Чем выше его мощность, тем он больше опаснее.
Практически всегда мощность в лазерных модулях находится в диапазоне от 500 мВт до 20 Вт. В оборудовании, которое мы будем рассматривать далее, используются лазеры с уровнем мощности 1.6-10 Вт, что представляет собой некоторую опасность. Во время 3D-печати пользователю запрещено прикасаться к соплу устройства, а во время гравировки нельзя под лазер подставлять руку.
Еще одним важным параметром является яркость лазерных лучей. Если на них посмотреть прямо, то можно получить серьезное повреждение глаз. Поэтому пользователю необходимо носить защитные очки, чтобы во время рабочего процесса смотреть на модуль лазерной гравировки. Для этого рекомендуется приобрести качественные, надежные и удобные очки.
Что вам нужно

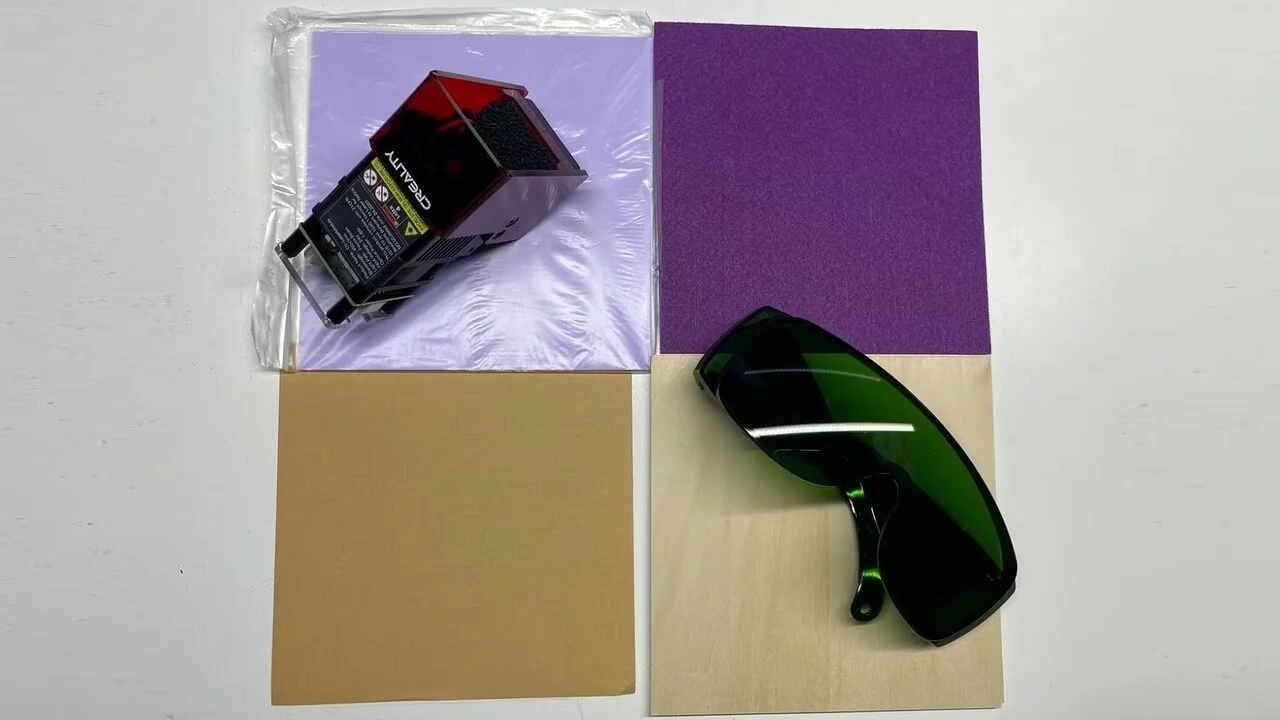

Давайте рассмотрим список требований для работы с лазерным гравером. Аппаратное обеспечение:
- Произведенный компанией Creality лазерный модуль.
- Пластика или специальный материал. Например, в комплекте некоторых модулей находятся деревянные доски.
- Для записи информации – карта памяти MicroSD.
- Защитные очки.
- Для прокладки кабелей потребуются специальные стяжки.
- Зажимы для фиксации доски для гравировки.
- Пластика или материал для защиты принтера. Это позволит избежать несчастных случаев, если лазер выйдет за пределы рабочего материала.
Программное обеспечение:
- Пользователи могут бесплатно скачать Creality Print.
- Редактор G-кода. Он потребуется при необходимости изменить значения, которые созданы автоматически.
Перед началом работы пользователю рекомендуется ознакомиться с официальным видео от Creality, Creality After-sale или 3D Prints&Builds. Там вы сможете наглядно увидеть, как выполняется процесс обновления прошивки. Приведенная в учебных видеороликах информация позволит понять, какие именно потребуются навыки для выполнения работ. Также вы сможете понять, удастся ли вам выполнить поставленные задачи в сфере лазерной гравировки.

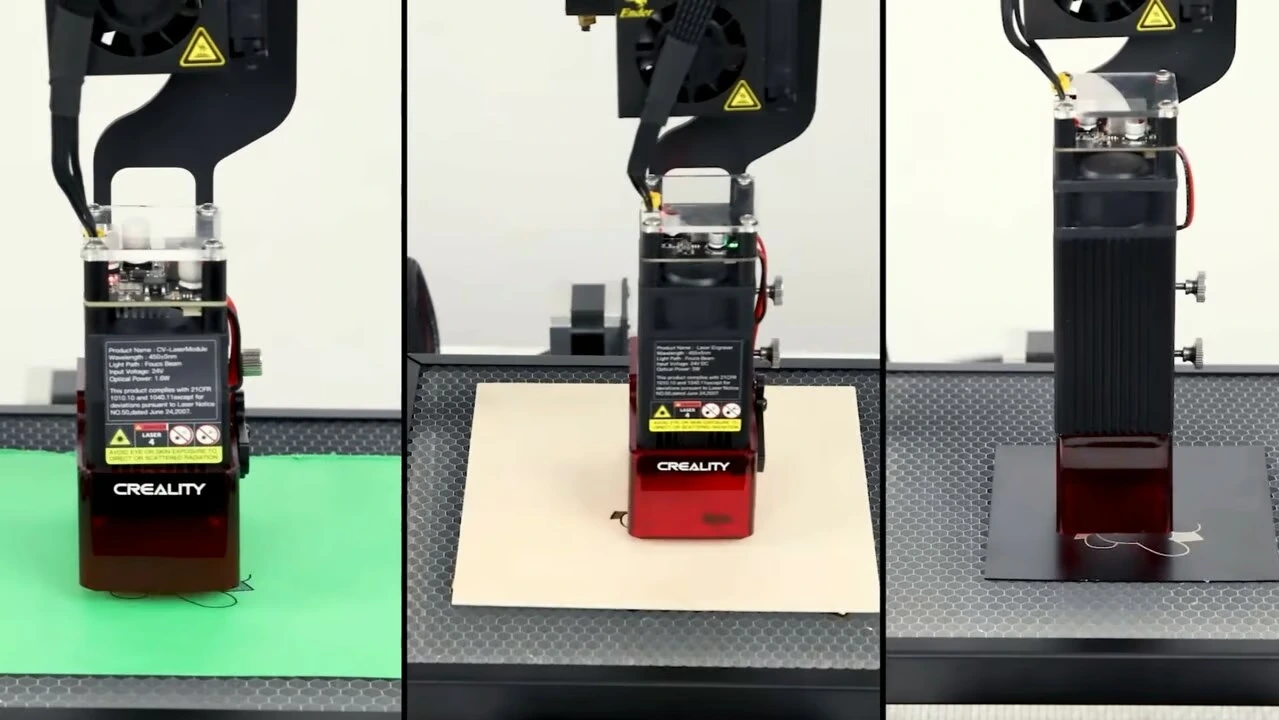

Технические спецификации
Перед покупкой лазерного гравера рекомендуется детально изучить его. Это позволит ответить на вопрос, соответствует ли данное оборудование вашим потребностях. Например, лазеры на 500 мВт ранее использовались в старых версиях Ender 3. Сейчас они практически недоступны на рынке. Creality ориентирована на производство более мощных и крупных лазеров. Это позволяет их проще устанавливать и легко управлять.
Далее мы проанализируем технические параметры более мощных лазеров. В приведенных характеристиках вы сможете увидеть, подойдут ли эти устройства вам для решения нужных задач. Они все поддерживаются LaserGRBL, LightBurn и Creality Print. С их помощью можно создавать детали с размером 0.06 мм.
Creality лазер на 1.6 Вт:
- глубина реза: пробковое дерево 0.05 мм;
- поддерживаемые материалы: ткань, кожа, резина, бамбуковая доска, дерево, бумага, картон;
- длина волны: 450 нм.
Creality лазер на 5 Вт:
- глубина реза: пробковое дерево 5 мм;
- поддерживаемые материалы: лакированный металл, пластик, акрил, ткань, кожа, резина, бамбуковая доска, дерево, бумага, картон;
- длина волны: 455 нм.
Creality лазер на 10 Вт:
- глубина пропила: акрил 12 мм, дерево 18 мм, фанера 10 мм, пробковое дерево 12 мм;
- поддерживаемые материалы: темная металлическая поверхность, электрическая поверхность, анодированная поверхность, металлическая поверхность, матовая нержавеющая сталь, керамика, ПВХ, ткань, лакированный металл, пластик, акрил, ткань, кожа, резина, бамбуковая доска, дерево, бумага, картон;
- длина волны: 455 нм.
Совместимость принтеров
В самых новых моделях лазеров Creality отсутствует возможность подключения к источнику питания вентилятора. Такая опция была доступна в устройствах с мощностью 500 мВт. Это момент является положительным, так как для установки оборудования не потребуется разбирать системную плату.
Лазерные модули от Creality совместимы также с Ender 3, 3 V2, 3 Pro, S1, S1 Pro, 5 и 5 Pro. Их особенность состоит в том, что они имеют плату управления. Это делает процесс установки и управления более быстрым.
Компания Creality предлагает лазерный модуль CV, который ориентирован на устройства S1, S1 Pro и S1 Plus, мощностью 1,6 Вт и 5 Вт. В данной версии отсутствует концентратор управления. Для его работы потребуется обновить прошивку принтера. Поэтому пользователю придется выполнить несколько дополнительных шагов, но это несложный процесс.
Если вы хотите разобраться в вопросе, какой именно модуль и 3D-принтер подойдет для вас лучше всего, то рассмотрите процесс установки обновления лазера.
Установка: аппаратное обеспечение
Этот процесс является легким. Если вы ранее не работали с Ender 3, то для выполнения инструкции понадобится не более 1 часа. Мы рекомендуем четко придерживаться указанных советов. Инструкция:
- Выключаем 3D-принтер.

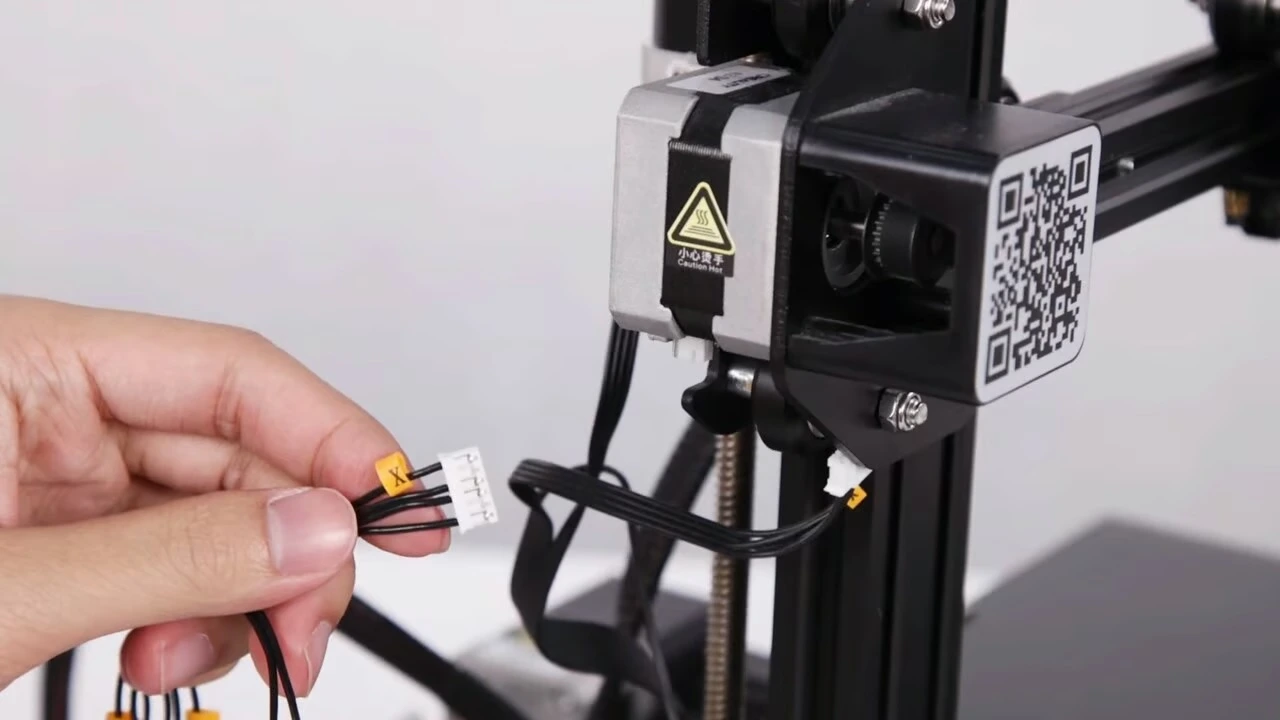

- Осуществляем отсоединение проводов для осей X, Y. Они идут к концевым выключателям безопасности и шаговым двигателям.
- Подключаем провода, которые находятся в комплекте с лазером. Это необходимо сделать в соответствии разъемы осей X, Y.
- К лазерному модулю подключаем Z кабель.

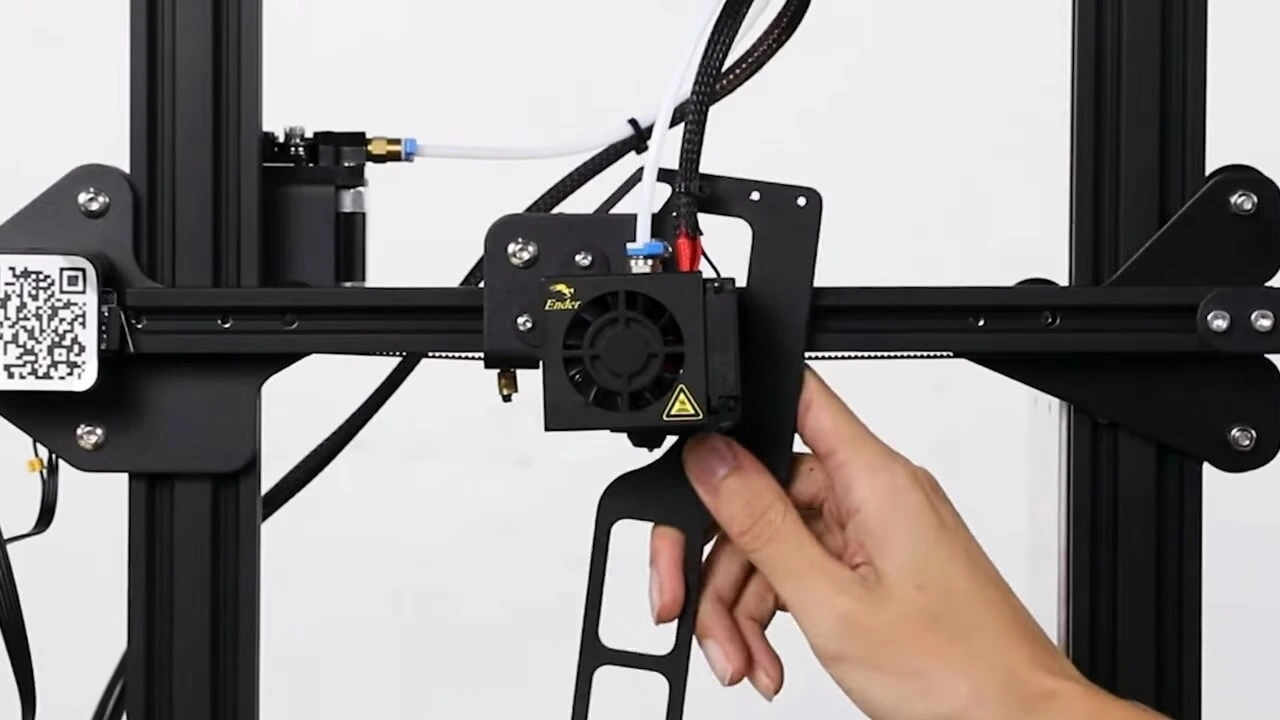

- К печатающей головке добавляем модуль лазерного гравера. На боковой стороне модуля имеются специальные магниты, выполняем прикрепление с их помощью.
- Рекомендуется выполнить кабель-менеджмент при помощи стяжек. Это обеспечит защиту от запутывания и других проблем.
- К печатной платформе следует прикрепить основной материал для гравировки. Данный процесс осуществляется за счет магнитных полос или зажимов.
- К концентратору управления следует подключить адаптер питания. Затем активируем его.
- Одеваем защитные очки.
- Лазер готов для включения.
Если вам потребуется снова превратить устройство в 3D-принтер, то данную инструкцию нужно выполнить в обратном порядке.
После выполнения всех шагов вы сможете работать с Ender 3 в качестве лазерного гравера. Пользователи должны знать, что все лазеры способны взаимодействовать с другими обновлениями в зависимости от того, как они будут установлены. К примеру, BLTouch не требуется для выполнения лазерной гравировки. Этот элемент может мешать рабочему процессу в зависимости от того, какое крепление гравера применяется. Процесс удаления BLTouch не является таким сложным, как переоборудование принтера в лазерный гравер.
Установка ПО
Для запуска процесса гравировки необходимо установить соответствующее ПО. В старых версиях Ender можно работать с Creality Workshop. В новых моделях 3D-принтеров рекомендуется работать с софтом Creality Print. Для использования лазера с мощностью 1.6 Вт рекомендуется выполнить следующие действия:

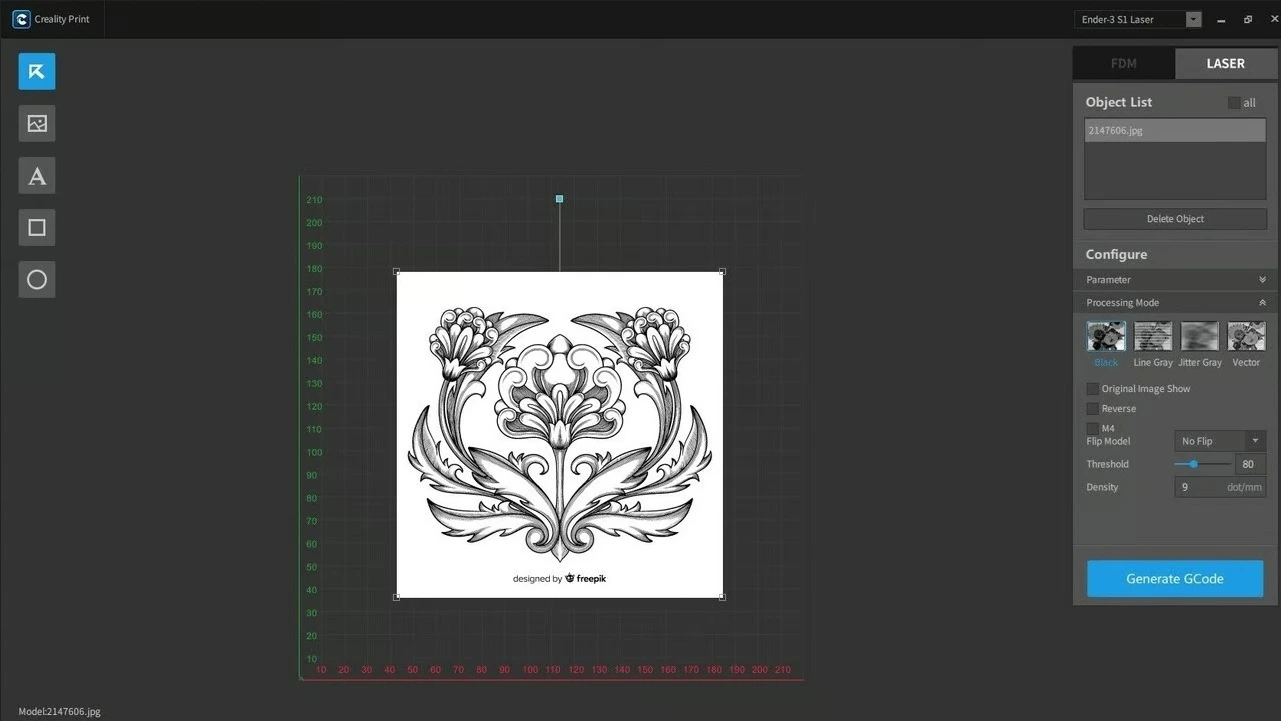

- Скачиваем и открываем Creality Print.
- Во время первого запуска Creality Print необходимо выполнить добавление устройства. В нашем примере это будет «Ender-3 S1 Laser». Если ранее вы запускали данную утилиту, то необходимо перейти в панель выбора аппарата в верхнем правом углу. Там будет раскрывающееся меню, в котором указываем нужную модель или жмем «Добавить» и выбираем свое устройство. Там в правом углу имеются такие разделы: «Лазер» и «FDM». Если перейти во вкладку «Лазер», то можно увидеть пластику в формате 2D. Еще там доступны расширенные возможности для выполнения гравировки.
- Устанавливаем файл JPG, SVG, PNG, BMP, PDF, NG, TIF или DXF, который следует выгравировать.
- В левой части экрана имеется меню с пятью звездочками. На второй жмем на «Изображение», после чего указываем свой файл. При необходимости можно добить прямоугольник, круг или текст.
- В правом меню во вкладке «Список объектов» следует выбрать нужный объект. Для изменения его свойств следует перемены в меню «Настроить».
- В меню «Параметр» можно работать с поворотом конструкции, изменением размера и перемещения. Для этого можно вручную выбрать необходимые объекты на рабочей пластине.
- В «Режиме обработки» следует указать «Векторный», «Дрожание серого», «Линейно-серый» или «Черный». Каждое свойства представляет собой набор настроек, которые состоят из плотности, яркости, контрастности и другое.

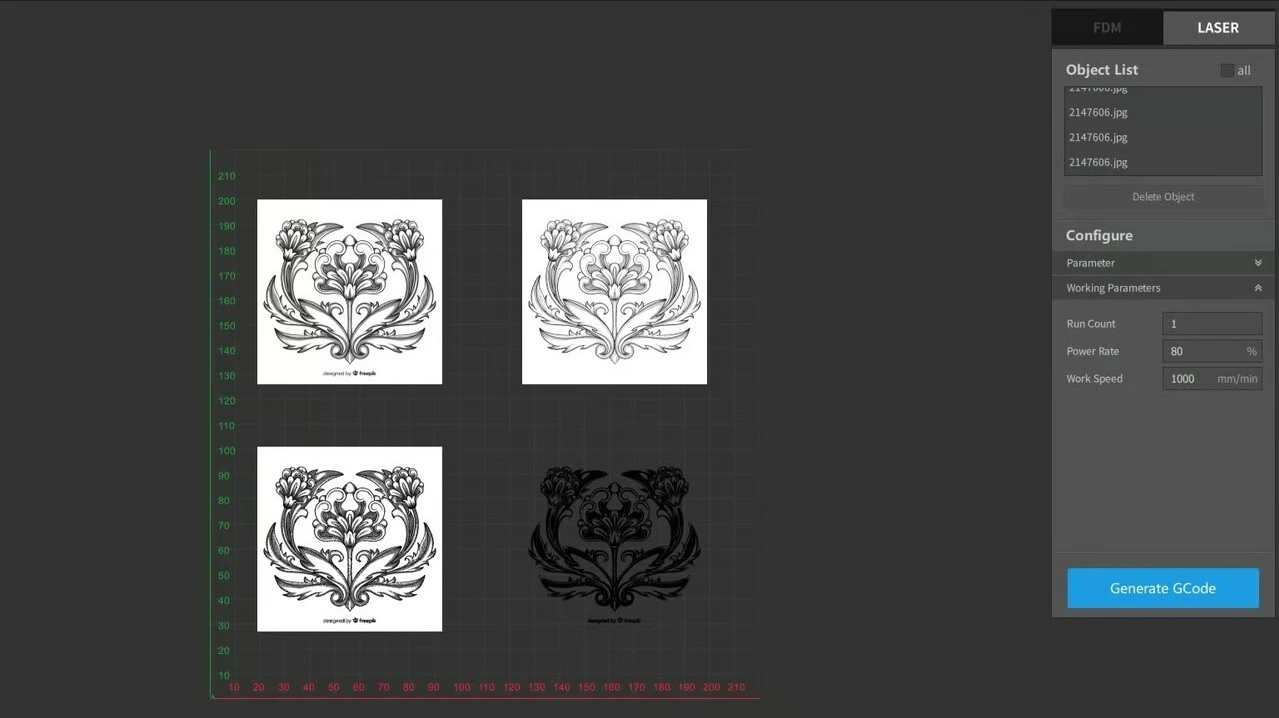

- Настроить разные сочетания мощности и скорости можно в разделе «Рабочие параметры». Это позволит добиться необходимой темноты гравировки. На данный параметр оказывает влияние выбранный вариант материала и мощность лазера.
- Следующий шаг состоит в том, чтобы отрегулировать расположение рисунка и его размер таким способом, чтобы он соответствовал расположение на пластине объекта, где выполняются работы.
- При необходимости можно добавить дополнительные файлы изображений. Они будут отображение в списке объектов. Их можно выбрать или изменить настройки. Также можно выбрать индивидуальный дизайн или поменять настройки для получения разных уровней и цветов гравировки.
- Жмем на «Создать Gcode». Полученный файл сохраняем на MicroSD.
Параметры обработки
Рассмотрим особенности:
- Количество проходов. Здесь указывается, сколько раз будет проходить лазер над пятном. Пользователь может указать нужное число пробежек, мощность и интенсивность. На практике можно проводить эксперименты, а путем проб и ошибок определить лучшие параметры. Еще на эффективность работы влияет вид материала и мощность лазера.
- Мощность. При работе с лазером мощностью 1.6 Вт для деревянных материалов рекомендуется устанавливать значение 0-80%.
- Рабочая скорость. Для очень темных поверхностей устанавливается 120 мм/с, при мощности около 80% - до 4000 мм/с. Здесь наблюдается очень длинная выдержка, поэтому нужно иметь избыточную мощность.
Если есть возможность работать с разными режимами обработки, то вы сможете указать необходимую серию изображений и поменять их конфигурацию. К примеру, на картинке выше демонстрируется, как аналогичный дизайн будет выгравирован с режимами обработки «Черный», «Серая линия», «Дрожащий серый» и «Векторный».
LightBurn
Многофункциональная утилита LightBurn может быть отличной альтернативой для Creality Print. У данного софта имеется 30-дневная бесплатная версия. За это время пользователь сможет поработать с пробной версией и оценить, стоит ли ее приобретать. В LightBurn есть возможность включить объяснение всех функций и приложений. С этой утилитой удобно работать всем пользователям, которые впервые запускают лазерный гравер.
Гравировка

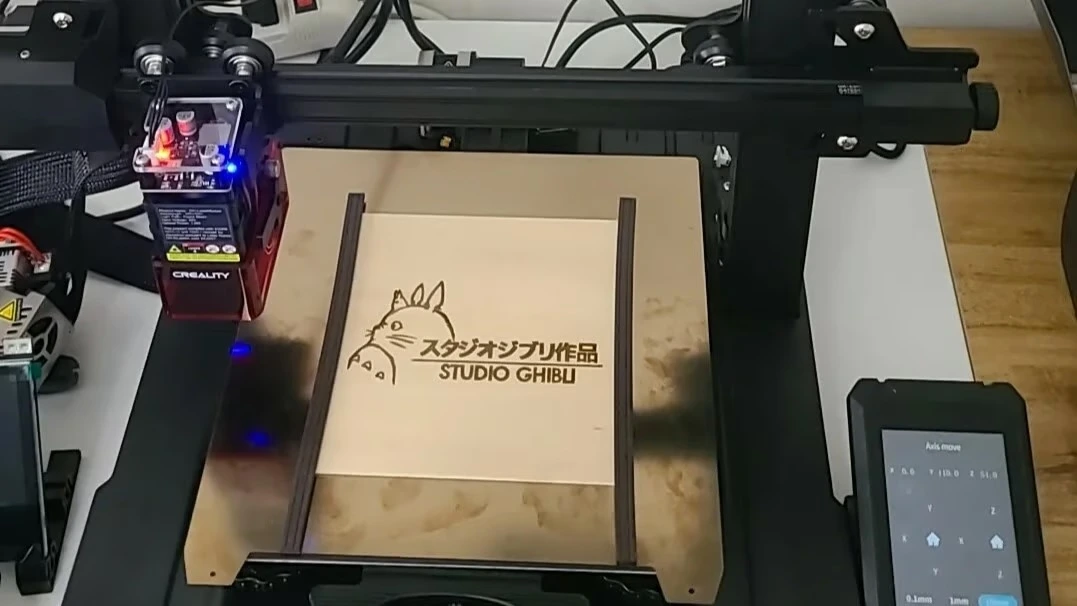

Когда все готово, пользователь может приступать к выполнению гравировки:
- Базовый объект необходимо прикрепить к печатной платформе. Для этого используются зажимы в тех местах, где это указано в G-коде.
- В плату управления необходимо вставить MicroSD. Еще можно выполнять гравировку с компьютера.
- Следующий шаг состоит в регулировании фокуса лазера на необходимую высоту. При работе с лазерами, которые имеют мощность 1.6 и 5 Вт, планка фокусировки должна коснуться гравируемой поверхности, после чего завернуть вверх и в сторону. Если используется лазер с мощностью 10 Вт, то применяется фокусирующая полоса. Ее высота напрямую зависит от ширины материала, над которым осуществляется гравировка.
- В панели управления жмем на кнопку один раз. Это позволит увидеть область гравировки.
- Надеваем защитные очки.
- Когда предварительный просмотр будет завершен, снова жмем на кнопку управления. Это действие запустит гравировку.
Модуль лазерного гравера занимает мало места, но вы все равно потеряете часть площади сборки. Для устройства Ender 3 гравировать можно на площади до 200х200 мм. Этого вполне достаточно для небольших проектов.
Советы, рекомендации и тесты
У пользователей могут появиться проблемы, которые связаны с гравировкой. Еще многие люди хотят подготовиться, поэтому изучают рекомендации и советы профессионалов. Это позволяет использовать лазерный гравер максимально эффективно. Давайте рассмотрим эту информацию:
- Регулировка фокуса. Возможно, что во время первого использования лазер не фокусируется. Из-за этого создаются не такие подробные и точные гравюры, как требовалось. Поэтому необходимо вокруг лазера повернуть ручку, чтобы выполнить регулировку фокуса. Данный процесс необходимо выполнять аккуратно, чтобы лазер не попал на руку.
- Поиск правильной высоты. В зависимости от толщины доски и типа материала, пользователю может потребоваться поменять высоту оси Z. Если выполняется гравировка прочного материала, то ниже по оси Z следует переместить печатающую головку. В редакторе G-кода можно настроить высоту оси Z.
- Знайте пределы. Ender 3 не является самым мощным лазером. Поэтому работайте только с теми материалами, которые он поддерживает.
- Отцентрируйте лазер. Если вы видите, что на гравировальной платформе не отцентрован лазерный луч, то дизайн через Creality Print будет нанесен неправильно. Это может привести к тому, что рамка на печатной платформе будет сожжена. Поэтому рекомендуется центровать лазерный луч и отрегулировать его через прошивку.
- Проверьте питание. Пользователь должен знать, что у него нет проблем с напряжением или питанием. Это можно проверить при помощи мультиметра. Подобная проверка позволит обеспечить безопасный рабочий процесс, а лазер будет получать достаточную мощность.
Если вы хотите протестировать новый лазерный гравер, то можно создать модель 2D Benchy, небольшую шкатулку, кулон в виде совы или даже собственный логотип.
