Цветной литофан: как напечатать его в 3D

Цветной литофан: как напечатать его в 3D

Литофан может выглядеть довольно тусклым при обычном освещении, но пропустите сквозь него свет, и внезапно появится красивое, детальное изображение. 3D-печать идеально сочетается с этой трехмерной фотографией. В нём используется полупрозрачный материал разной толщины. При освещении сзади более толстые части выглядят темнее, поскольку сквозь них проходит меньше света, а тонкие детали выглядят ярче, поскольку через них проходит больше освещения, создавая изображение в оттенках серого.

А как насчет цветного литофана? Окраска добавляет ему еще один уровень уникальности и сложности, делая его еще более потрясающим. В этой статье рассмотрим, как создать цветной литофан. Мы сосредоточимся на самом простом методе, который работает с любым 3D-принтером FDM. Давайте начнем!





Содержание:



  1. Материалы
  2. Подготовка файлов
  3. Печать цветного изображения
  4. 3D-печать литофана
  5. Сборка литофана
  6. Альтернативные методы
  7. Печать на нескольких материалах
  8. Ручная замена нитей
  9. Где можно купить материалы для 3D-печати?





Материалы



Прежде чем начать, давайте рассмотрим, что следует учитывать при выборе изображения для вашего цветного литофана и материалов, которые понадобятся. Для получения хороших результатов лучше взять рисунок с более высокой контрастностью. Также следует подобрать простую картинку без большого количества объектов и цветов. Если выбор изображения слишком сложен, детали могут выглядеть беспорядочными.

Вам понадобится следующие материалы:

  • Белая нить из материала по вашему выбору (ABS, PETG, PLA, TPU)
  • 3D-принтер FDM
  • Цветной принтер и бумага
  • Прозрачный клей

На этом все готово. Теперь можно погрузиться в изготовление литофана!





Подготовка файлов



На первом этапе понадобятся два файла: один для 2D-печати цветного изображения с удаленными уровнями интенсивности, а другой - для 3D, образ самого литофана. Хотя существует несколько веб-сайтов и методов, которые можно использовать для создания файла трехмерной картинки, в этом руководстве основное внимание будет уделено ItLitho. Это простой в использовании онлайн-инструмент для создания 3D-модели литофана и цветного изображения с большим количеством настраиваемых параметров.

Имейте в виду, что окончательный результат станет более непрозрачным после добавления листа бумаги, особенно для изображений с более темной окраской. Также следует учитывать, что чем крупнее литофан, тем больше деталей. Такая печать займет значительно больше времени.

Вот шаги, которые нужно выполнить:

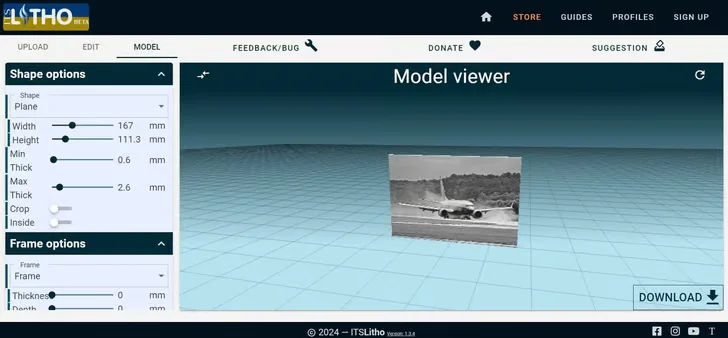

  1. Перейдите на сайт ItLitho.
  2. Загрузите желаемое изображение, используя вкладку «Загрузить».
  3. Перейдите на вкладку «Модель» и выберите нужные настройки. Мы рекомендуем максимальную толщину 2,6 мм и минимальную 0,6 мм.
  4. При необходимости добавьте последние штрихи к изображению, отрегулировав контрастность и шкалу серого во вкладке «Редактировать». Существует также возможность добавить рамку вокруг литофана, а также различные формы, атрибуты и параметры качества.
  5. Нажмите «Загрузить» в правом нижнем углу, а затем «Только литофан». Это должно загрузить файл STL.
  6. Затем выберите «Цветной литофан». При этом необходимо загрузить два файла изображений, включая исходное изображение (масштабированное до нужного размера) с пометкой «Нормальный» и один с удаленными уровнями интенсивности с пометкой «Цвет».





Печать цветного изображения



Далее нужно будет распечатать цветную картинку литофана. Мы воспользуемся обычным (2D) принтером и распечатаем изображение того размера, какой понадобиться. Обратите внимание, что из цветного изображения необходимо убрать интенсивность, поскольку литофан уже обеспечивает этот аспект.

Чтобы распечатать цветной рисунок, выполните следующие действия:

  1. Откройте изображение с удаленными уровнями интенсивности в предпочитаемом вами программном обеспечении. Не волнуйтесь, если картинка выглядит странно. Правильный цвет будет показан в конце.
  2. Поскольку большинство программ имеют встроенные поля, которые слегка сжимают все, трудно напечатать в 2D фотографию идеального размера. Возможно, придется немного увеличить изображение.
  3. Распечатайте фотографию на цветном принтере.
  4. Вырежьте картинку с помощью линейки, ножниц, перочинного ножа или другого удобного инструмента.

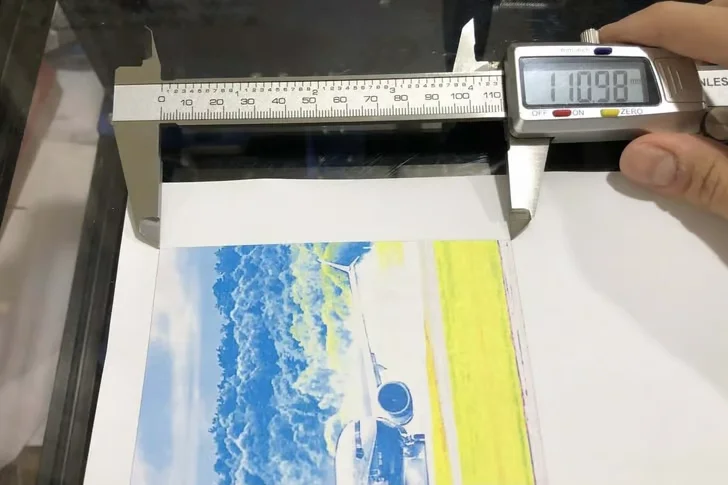

  5. Измерьте любой край фотографии. Это измерение позже будет использовано для масштабирования 3D-печати.





3D-печать литофана

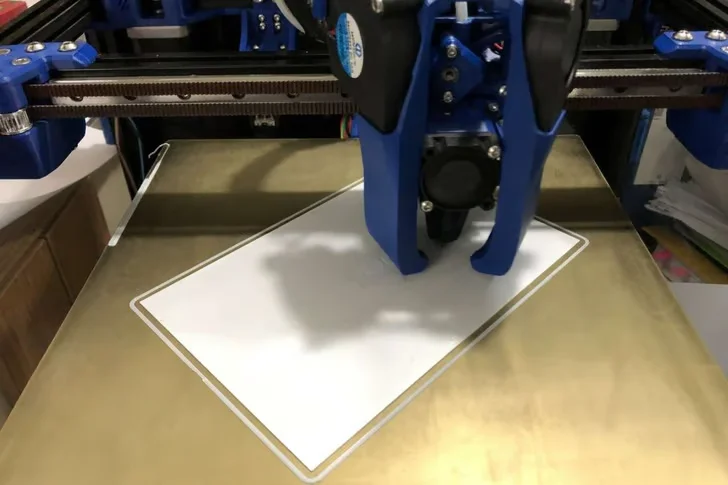

Теперь нужно распечатать литофан на 3D-принтере. Можете действовать следующим образом:

  1. В слайсере масштабируйте литофан до размера распечатанного изображения. Очень важно увеличивать только по осям X и Y. Не масштабируйте по оси Z, поскольку от нее зависит, сколько света пройдет через литофан.
  2. Установите заполнение на 100% с помощью прямолинейного узора. Это гарантирует, что ваш узор заполнения не будет отображаться на изображении.
  3. Загрузите белую нить, нарежьте ее и начните 3D-печать!

Можете печатать с меньшей высотой слоя и диаметром сопел для получения более подробной информации. Однако имейте в виду, что слишком маленький размер может привести к засорению, поскольку для литофановой печати требуется много ретракций. Обычно подойдет сопло диаметром 0,4 мм и высота слоя 0,12 мм. Также текстура поверхности печати будет влиять на внешний вид изделия. Если вам нужен литофан с нечетким ощущением, попробуйте текстурированные листы PEI или сатинированные текстуры.





Сборка литофана

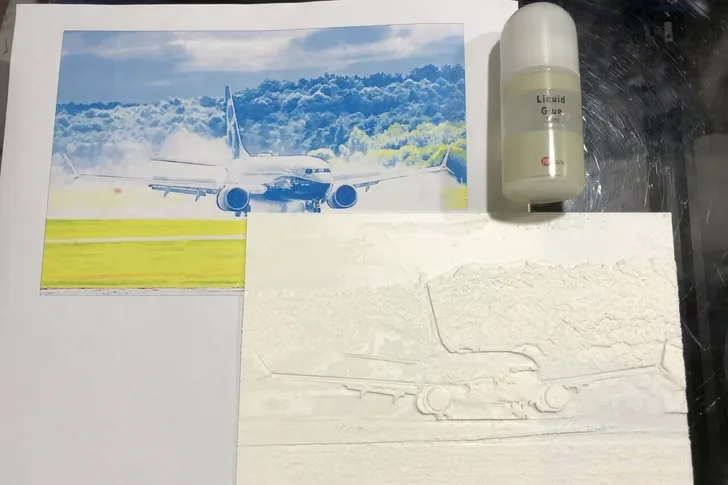

Теперь, когда все готово, пришло время собрать цветной литофан. Выполните следующие действия, чтобы собрать все правильно:

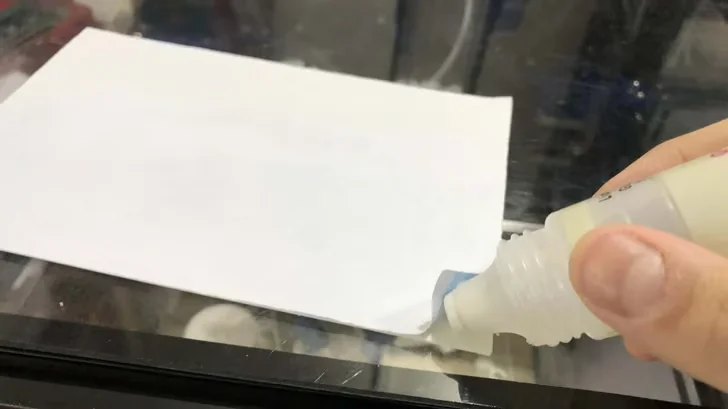

  1. Равномерно нанесите тонкий слой клея на обратную сторону литофана.
  2. Аккуратно поместите фотографию на его обратную сторону , чтобы они были совмещены.
  3. Плотно и равномерно прижмите литофан к плоской поверхности, чтобы обеспечить хорошее сцепление, и дайте клею высохнуть.

Готово! Поместите изделие перед источником света и наслаждайтесь красивыми цветами. Если хотите разместить литофан на столе или стене, можете создать подставку или рамку со светодиодными лентами.





Альтернативные методы



Имейте в виду, что метод, описанный в этом руководстве, является самым простым. Проект можно сделать на любом принтере FDM, используя белую нить. Однако есть и другие методы, которые, хоть и немного сложнее, но могут привести к впечатляющим результатам. Эти альтернативные способы позволяют создать цветной литофан, используя нити разных цветов.





Печать на нескольких материалах

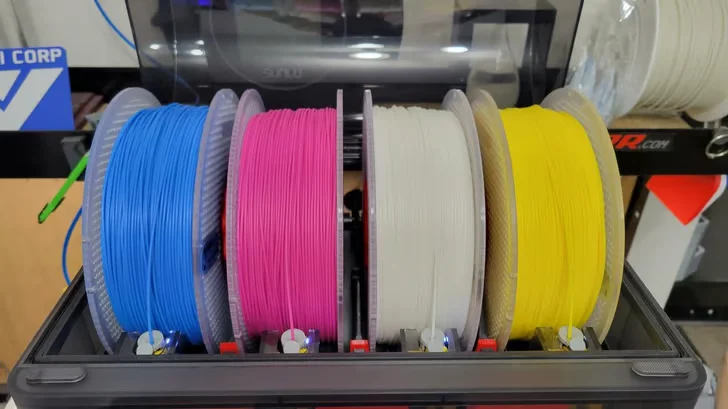

Эта 3D-печать предполагает использование более одного типа материала в одном изделии. Например, Bambu Lab AMS – это, обновление, которое позволяет печатать с четырьмя разными катушками нити, если у вас есть принтер Bambu Lab. Они даже предлагают комплект CMYK (голубой, пурпурный, желтый, белый) для создания цветных литофанов с помощью AMS.





Ручная замена нитей



Используя этот метод придется выполнять замену нитей вручную, вставляя специальные команды в определенные точки G-кода отпечатка. Это указывает вашему принтеру сделать паузу в конце слоя, чтобы вы могли поменять материалы, прежде чем продолжить. Для цветного литофана это составит всего 16 замен нити. Этот метод требует гораздо больше времени, чем другие упомянутые. Независимо от того, какой способ вы используете, можно получить отличные результаты. Успехов в печати цветных литофанов!
