Кольоровий літофан: як надрукувати його у 3D

Літофан може виглядати досить тьмяним при звичайному освітленні, але пропустіть крізь нього світло і раптово з'явиться красиве, детальне зображення. 3D-друк ідеально поєднується з цією тривимірною фотографією. У ньому використовується напівпрозорий матеріал різної товщини. При освітленні ззаду товстіші частини виглядають темніше, оскільки крізь них проходить менше світла, а тонкі деталі виглядають яскравіше, оскільки через них проходить більше освітлення, створюючи зображення у відтінках сірого.

А як щодо кольорового літофану? Забарвлення додає йому ще один рівень унікальності та складності, роблячи його ще більш приголомшливим. У статті розглянемо, як створити кольоровий літофан. Ми зосередимося на найпростішому методі, який працює з будь-яким 3D-принтером FDM. Давайте почнемо!

Зміст:

1. Матеріали
2. Підготовка файлів
3. Друк кольорового зображення
4. 3D-друк літофану
5. Складання літофану
6. Альтернативні методи
7. Друк на кількох матеріалах
8. Ручна заміна ниток
9. Де можна придбати матеріали для 3D-друку?

Матеріали

Перш ніж почати, давайте розглянемо, що слід враховувати при виборі зображення для кольорового літофану і матеріалів, які знадобляться. Для отримання добрих результатів краще взяти малюнок із вищою контрастністю. Також слід підібрати просту картинку без великої кількості об'єктів та кольорів. Якщо вибір зображення занадто складний, деталі можуть бути безладними.

Вам знадобляться такі матеріали:

• Біла нитка з матеріалу на ваш вибір (ABS, PETG, PLA, TPU)
• 3D-принтер FDM
• Кольоровий принтер та папір
• Прозорий клей

На цьому все готове. Тепер можна поринути у виготовлення літофану!

Підготовка файлів

На першому етапі знадобляться два файли: один для 2D-друку кольорового зображення з віддаленими рівнями інтенсивності, а інший для 3D, образ самого літофану. Хоча існує кілька веб-сайтів і методів, які можна використовувати для створення тривимірного файлу, в цьому посібнику основну увагу буде приділено ItLitho. Це простий у використанні онлайн-інструмент для створення 3D-моделі літофану і кольорового зображення з великою кількістю параметрів, що настроюються.

Майте на увазі, що остаточний результат стане непрозорішим після додавання аркуша паперу, особливо для зображень із темнішим забарвленням. Також слід враховувати, що чим більший літофан, тим більше деталей. Такий друк займе значно більше часу.

Ось кроки, які потрібно виконати:

1. Перейдіть на сайт ItLitho.
2. Завантажте бажане зображення за допомогою вкладки «Завантажити».

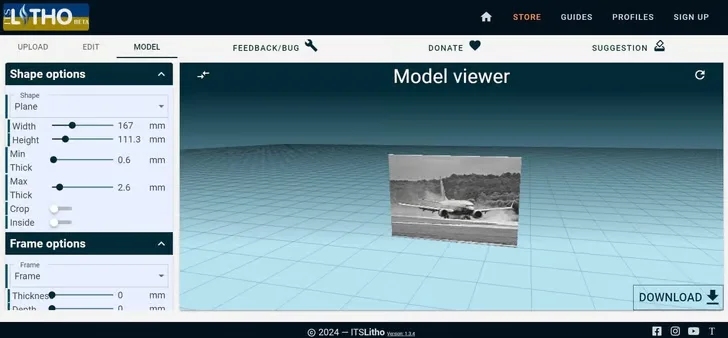

3. Перейдіть на вкладку «Модель» та виберіть потрібні налаштування. Ми рекомендуємо максимальну товщину 2,6 мм та мінімальну 0,6 мм.
4. При необхідності додайте останні штрихи до зображення, налаштувавши контрастність та шкалу сірого у вкладці «Редагувати». Існує також можливість додати рамку навколо літофану, а також різні форми, атрибути та параметри якості.
5. Натисніть кнопку «Завантажити» в нижньому правому куті, а потім натисніть «Тільки літофан». Це має завантажити файл STL.
6. Потім виберіть "Кольоровий літофан". При цьому необхідно завантажити два файли зображень, включаючи вихідне зображення (масштабоване до потрібного розміру) з позначкою «Нормальний» та один із віддаленими рівнями інтенсивності з позначкою «Колір».

Друк кольорового зображення

Далі потрібно буде роздрукувати кольорову картинку літофану. Ми скористаємося звичайним (2D) принтером і надрукуємо зображення того розміру, який знадобиться. Зверніть увагу, що з кольорового зображення необхідно усунути інтенсивність, оскільки літофан вже забезпечує цей аспект.

Щоб надрукувати кольоровий малюнок, виконайте такі дії:

1. Відкрийте зображення з віддаленими рівнями інтенсивності у відданому програмному забезпеченні. Не хвилюйтеся, якщо зображення виглядає дивно. Правильний колір буде показано наприкінці.
2. Оскільки більшість програм мають вбудовані поля, які злегка стискають усі, важко надрукувати у 2D фотографію ідеального розміру. Можливо, доведеться трохи збільшити зображення.
3. Надрукуйте фотографію на кольоровому принтері.
4. Виріжте картинку за допомогою лінійки, ножиць, складаного ножа або іншого зручного інструменту.

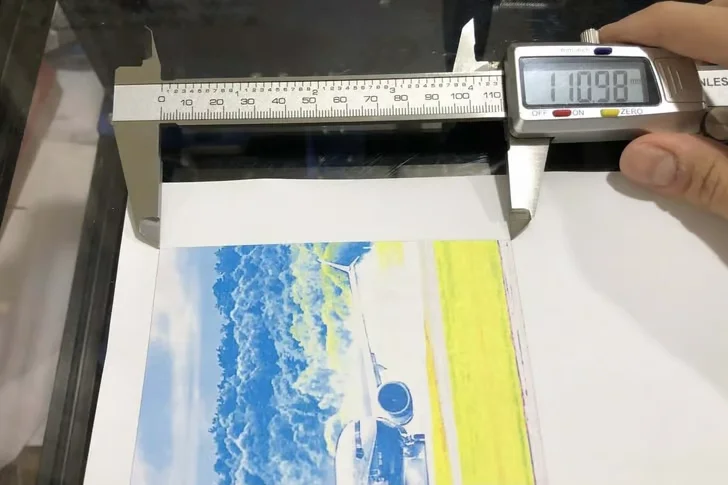

5. Виміряйте будь-який край фотографії. Цей вимір пізніше буде використано для масштабування 3D-друку.

3D-друк літофану

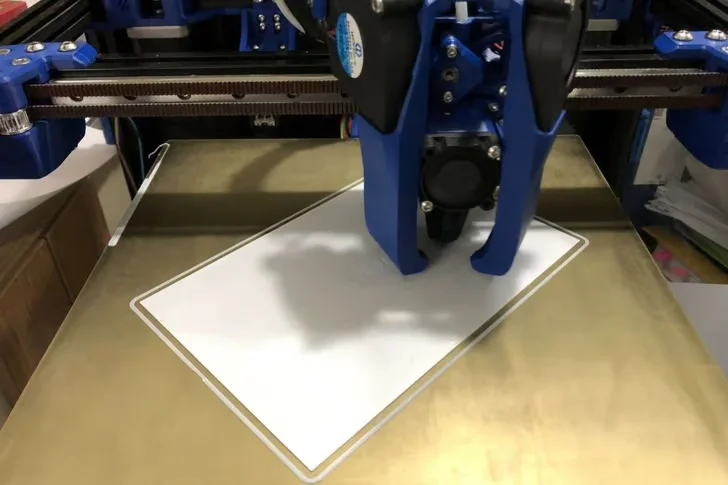

Тепер потрібно роздрукувати літофан на 3D-принтері. Можете діяти так:

1. У слайсері масштабуйте літофан до розміру роздрукованого зображення. Дуже важливо збільшувати тільки осі X і Y. Не масштабуйте по осі Z, оскільки від неї залежить, скільки світла пройде через літофан.
2. Встановіть заповнення на 100% прямолінійним візерунком. Це гарантує, що ваш візерунок заповнення не відображатиметься на зображенні.
3. Завантажте білу нитку, наріжте її та почніть 3D-друк!

Можете друкувати з меншою висотою шару та діаметром сопел для отримання більш детальної інформації. Однак майте на увазі, що занадто малий розмір може призвести до забруднення, оскільки для літофанового друку потрібно багато ретракцій. Зазвичай підійде сопло діаметром 0,4 мм та висота шару 0,12 мм. Також текстура поверхні друку впливатиме на зовнішній вигляд виробу. Якщо вам потрібен літофан із нечітким відчуттям, спробуйте текстуровані листи PEI або сатиновані текстури.

Складання літофану

Тепер, коли все готово, настав час зібрати кольоровий літофан. Виконайте такі дії, щоб зібрати все правильно:

1. Поступово нанесіть тонкий шар клею на зворотний бік літофану.
2. Обережно помістіть фотографію на зворотний бік, щоб вони були суміщені.
3. Щільно та рівномірно притисніть літофан до плоскої поверхні, щоб забезпечити гарне зчеплення, і дайте клею висохнути.

Готово! Поставте виріб перед джерелом світла та насолоджуйтесь гарними квітами. Якщо хочете розмістити літофан на столі чи стіні, можете створити підставку чи рамку зі світлодіодними стрічками.

Альтернативні методи

Майте на увазі, що метод, описаний у цьому посібнику, є найпростішим. Проєкт можна зробити на будь-якому принтері FDM за допомогою білої нитки. Однак є й інші методи, які, хоч і трохи складніші, можуть призвести до вражаючих результатів. Ці альтернативні способи дозволяють створити кольоровий літофан, використовуючи нитки різних кольорів.

Друк на кількох матеріалах

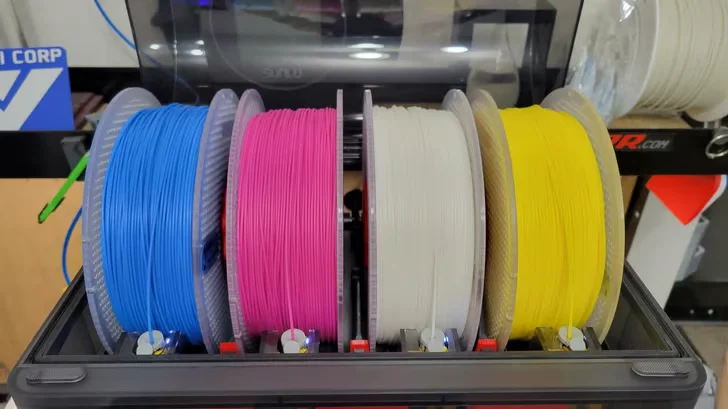

Ця 3D-друк передбачає використання більше одного типу матеріалу в одному виробі. Наприклад, Bambu Lab AMS – це оновлення, яке дозволяє друкувати з чотирма різними котушками нитки, якщо у вас є принтер Bambu Lab. Вони навіть пропонують комплект CMYK (блакитний, пурпуровий, жовтий, білий) для створення кольорових літофанів за допомогою AMS.

Ручна заміна ниток

Використовуючи цей метод, доведеться виконувати заміну ниток вручну, вставляючи спеціальні команди в певні точки G-коду відбитка. Це вказує вашому принтеру зробити паузу в кінці шару, щоб ви могли змінити матеріали, перш ніж продовжити. Для кольорового літофану це становитиме лише 16 замін нитки. Цей метод потребує набагато більше часу, ніж інші. Незалежно від того, який спосіб ви використовуєте, можна отримати чудові результати. Успіхів у друку кольорових літофанів!
