Компания Creality стала обновлять свои существующие 3D-принтеры. Это стало возможно благодаря экструдеру Sprite. В этой статье мы рассмотрим устройство Ender-5 S1. Если посмотреть на статистические показатели, то Ender 5 является самым популярным аппаратом от данной компании, который имеет экструдер Боудена. При помощи экструдера Sprite данный 3D-принтер стал еще более функциональным. Ниже мы ответим на вопрос, стоит ли обращать внимание на этот аппарат.
Содержание:
- Доставка и упаковка
- Дизайн
- Характеристики
- Равномерность температуры слоя
- Тестовые отпечатки
- Вывод: стоит ли покупать Ender-5 S1
- Где можно купить принтер Ender-5 S1
Доставка и упаковка

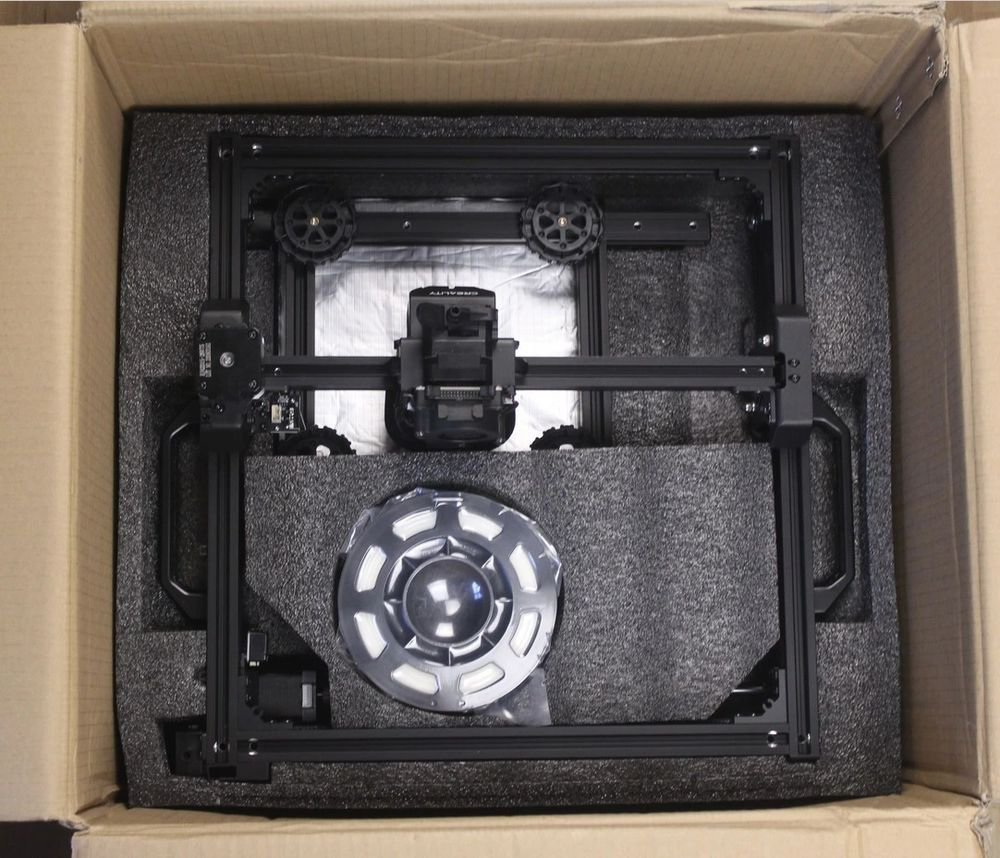

Данный 3D-принтер поставляется в картоне, для защиты используется пенопласт по бокам. Устройство частично собрано, поэтому пользователю понадобится не более получаса для сборки.
К машине предлагается руководство пользователя, где описываются все шаги сборки. Для упрощения данного процесса все Z оси пронумерованы и маркированы цветом.
Дизайн

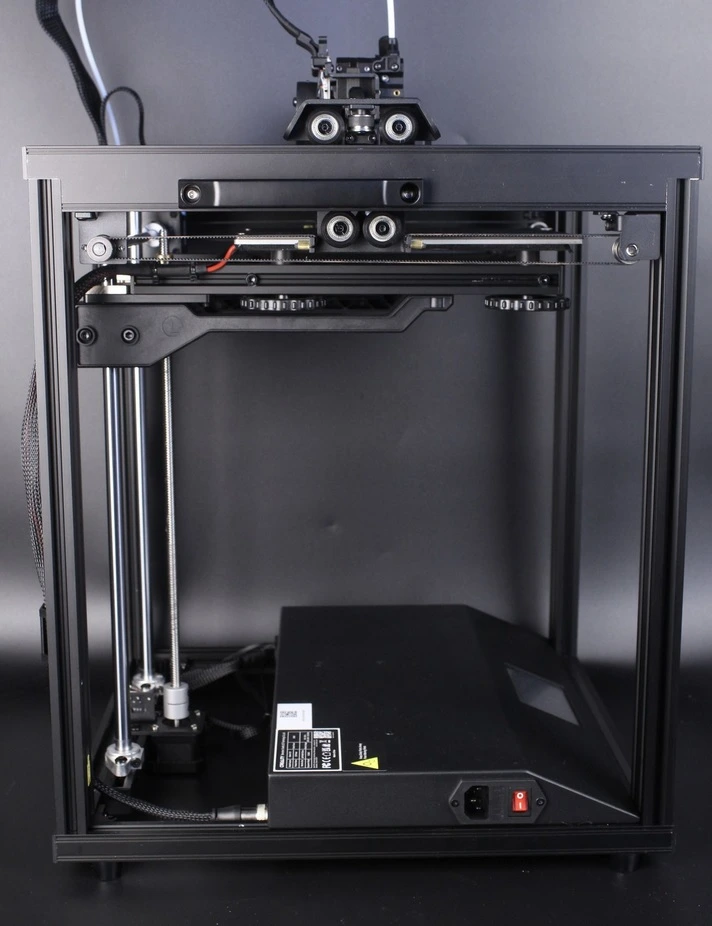

После сборки аппарата мы заметили, что он напоминает Ender-5, но здесь все равно имеются определенные изменения. Сразу стоит отметить наличие плоских алюминиевых профилей спереди, это придает машине более аккуратный вид. Платформа по оси Z крепится при помощи стальных стержней на 12 мм. В целом данная платформа здесь установлена намного прочнее, чем в старой версии.
В специальном металлическом ящике располагается вся электроника. Благодаря такой конструкции сенсорный дисплей удалось установить на передней части устройства. Металлические ручки находятся по бокам машины.
Характеристики

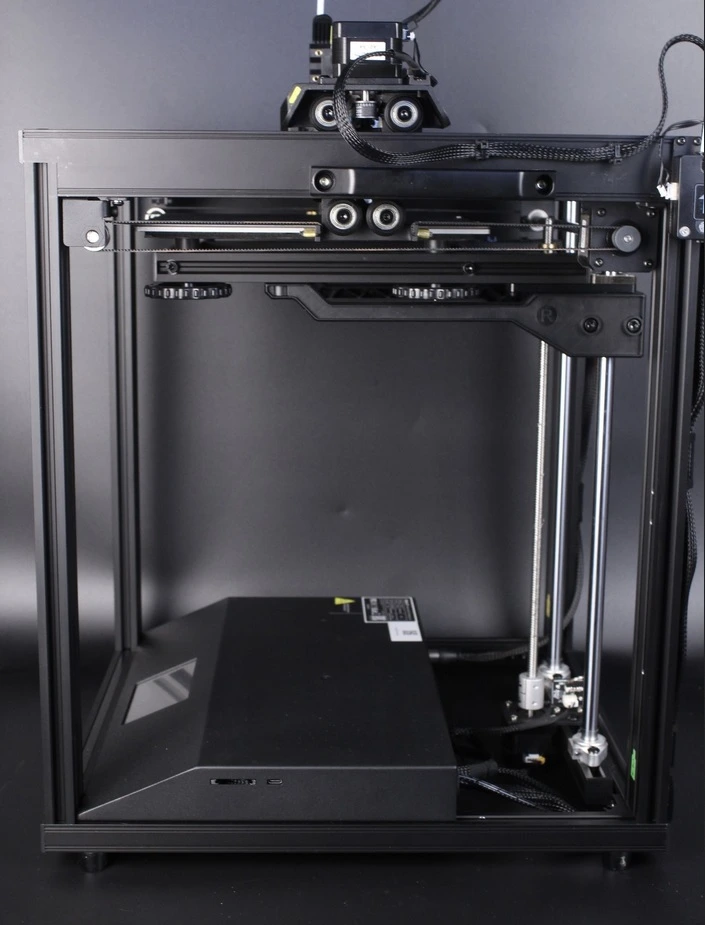

Кубическая рама
Мы заметили сходство данной машины с Core-XY. В ней применяется декартовая система движения, но имеется уже кубический форм-фактор, где осуществляется перемещение Z оси по платформе. Такое строение имеет ряд преимуществ, но устройство получается очень тяжелым. Это приводит к тому, что в сравнении с Core-XY будет более низкая скорость печати.

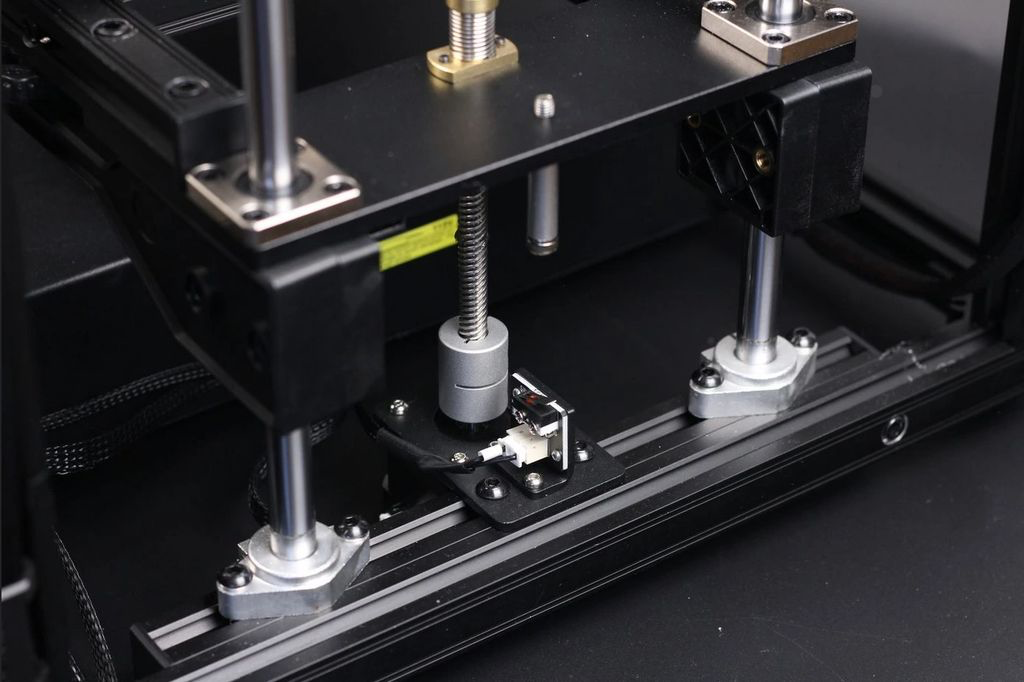

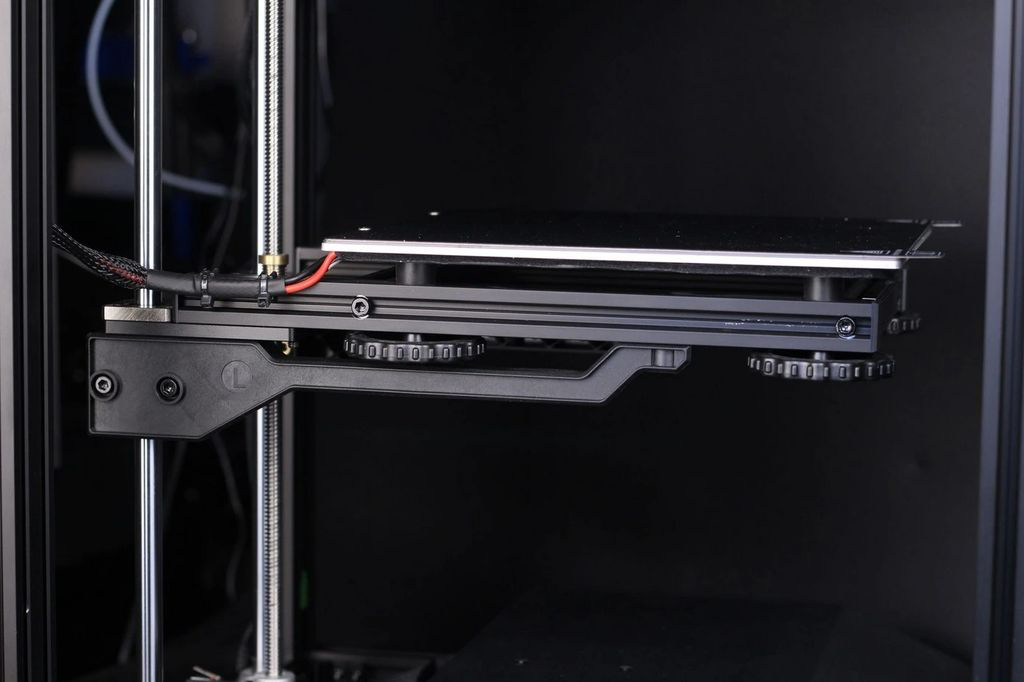

В прошлой версии Ender 5 отмечались некоторые проблемные ситуации со станиной, так как из-за провисания для нее нужны были опоры внизу. Тогда так достигалось ее положение параллельно печатающей головки. Разработчики добавили в Ender 5 S1 специальные стержни из стали, которые имеют диаметр 12 мм. С их помощью достигается необходимая жесткость статины. Все это не только делает станину более жесткой, но и приводит к увеличению ее веса. При этом она не становится очень жесткой. Для повышения жесткости данной платформы разработчики добавили пластиковые опоры, но небольшие проблемы с провисанием все равно остаются.
Мы достигли необходимого результата путем передвижения платформы при помощи ручек. На картинках выше вы можете увидеть силиконовые опоры, в которых установлены желтые пружины. С их помощью достигается ровность платформы в течение длительного промежутка времени даже после работы.
На практике по Z оси становится заметной небольшое покачивание. Из-за этого может появиться некоторая несогласованность, поэтому пользователи не смогут повысить скорость печати, так как начнут появляться дефекты. Это очень заметно в ситуации, когда принтер располагается на непрочной поверхности.
Разработчики компании Creality сообщают, что максимальная скорость печати составляет приблизительно 240 мм/с, а ускорение – 2000 мм/с. Мы настроили слайсер на такое ускорение, а скорость в два раза меньше. При высокой скорости печати появляются значительные дефекты, а платформа начинает раскачиваться.
В стандартной конфигурации довольно сложно добиться заявленной скорости. Для этого потребуется работать с прошивкой Klipper, а для решения вопроса с вибрацией взять Input Shaper. Поэтому лучше сразу установить Klipper для решения существующих проблем.

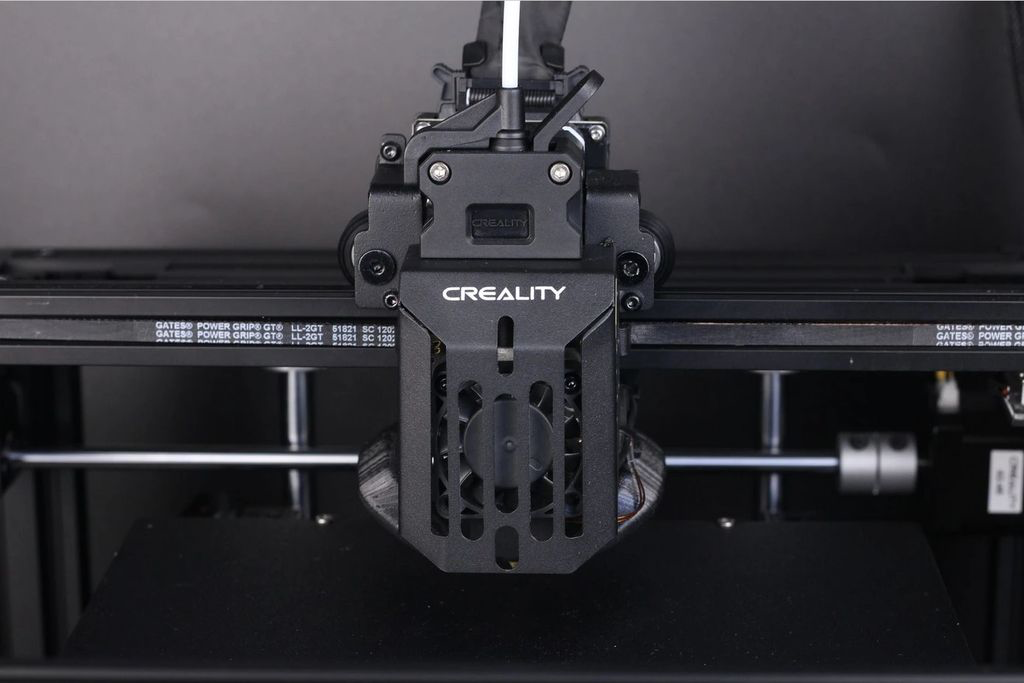

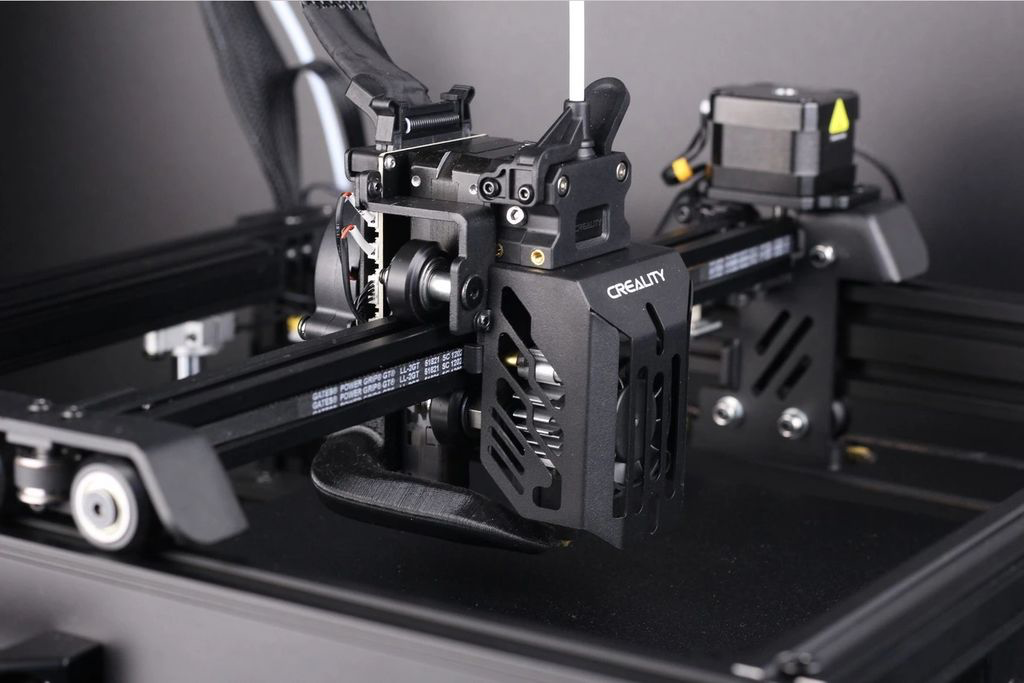

Экструдер Sprite
В новом 3D-принтере нам понравился экструдер с хотэндом и прямым приводом. Отличается данное устройство тем, что выполняет печать до температуры 300 °C. Такое достижение связано с тем, что компания добавила в машину свой лучший экструдер Sprite. Он широко применяется во всех устройствах линейки S1.
Экструдер не является хотэндом. Здесь используется хотэнд, который имеет сходства с установленным в Creality Ender 7. В отличие от него, в рассматриваемой версии имеется удлиненное сопло и биметаллический терморазрыв. Эти опции способны увеличить скорость работы машины. Если такой хотэнд с терморазрывом с тефлоновой подкладкой не показывает все свои возможности, то с биметаллическим терморазрывом достигается рабочий процесс до 300 °C. PTFE трубка просто не доходит до хотэнда.
На испытуемой машине мы заметили, что был перетянут натяжной ролик. Из-за этого появились определенные проблемы с работой устройства. Для ее решения мы снизили давление ролика.
Между терморазрывом и радиатором разработчики использовали термопасту. Это очень положительный момент для компании Creality.

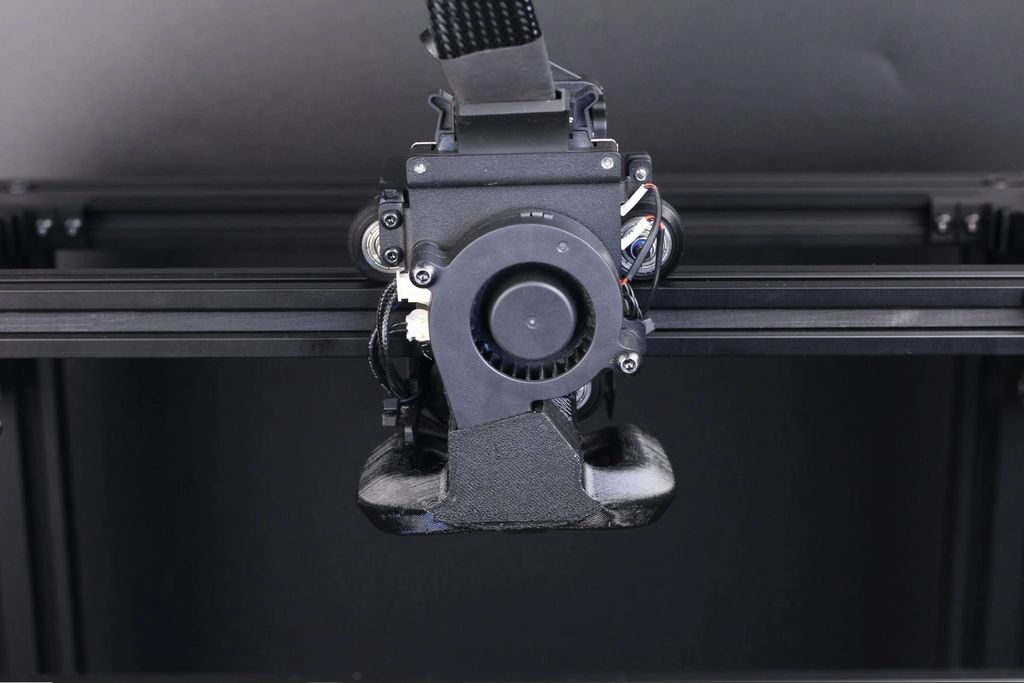

Радикальный вентилятор и датчик выравнивания платформы
Зачастую в 3D-принтерах этой компании используются маломощные вентиляторы. В рассматриваемом устройстве имеется радиальный вентилятор 5015. Его мощности было бы недостаточно при плохих каналах машины. Поэтому Ender-5 S1 имеет отличный воздухоотвод, который подключается непосредственно к соплу. Он напечатан на принтере.
В данном аппарате разработчики учли требование по эффективному охлаждению печатаемых изделий. Это позволило добиться правильного охлаждения. Во время тестов мы увидели качественную работу воздухоотвода и отличное охлаждение.
Датчик CR-Touch располагается между хотэндом и воздуховодом. Он позволяет выровнять статину в автоматическом режиме. Устройство крепится к металлическому кронштейну, на котором держится воздуховод. Такая конструкция не отличается жесткостью, поэтому кровать может быть выровнена ненадежно. Проблема состоит в том, что здесь нет распорки для используемого кронштейна.
Проблемы с прошивкой привели к тому, что сетка платформы выравнивается непоследовательно. Когда мы делали ее автоматическое выравнивание, то получали проблемы с первым слоем. Мы решили ошибку путем сброса прошивки и ручной калибровки.
ABL у нас не функционировала, поэтому мы ожидаем, что разработчики компании решат данный вопрос в новой версии прошивки. Если этого не будет сделано, то CR-Touch становится бесполезной опцией.
Мы не поняли, зачем Creality убрала опцию возврата в исходное положение через CR-Touch, а стала использовать физический ограничитель внизу машины. Это привело к ненужным перемещениям платформы и увеличению времени перед стартом работы.

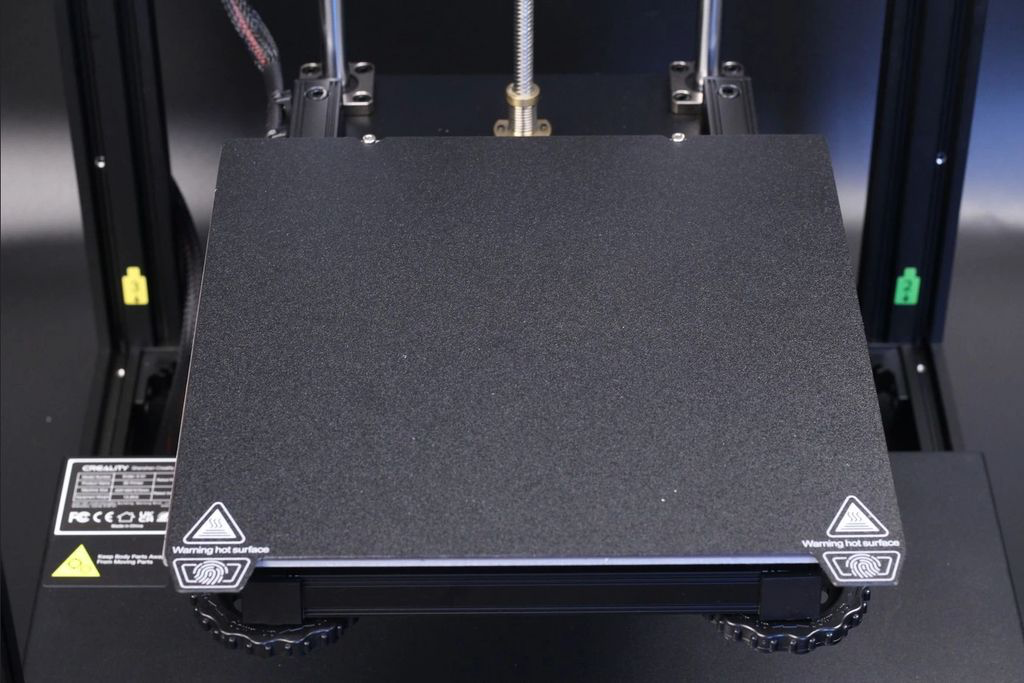

Поверхность для печати PC Magnetic Flex Plate
В данном 3D-принтере используется печатная поверхность в качестве гибкой магнитной пластины. Это позволяет добиться необходимого уровня адгезии. Иногда даже получается довольно сильная адгезия, поэтому нити оставляют на ней следы. Мы считаем, что для повышения долговечности стоит использовать гибкую пластину PEI.
Несмотря на это, PC Magnetic Flex Plate позволяет добиться оптимального уровня печати PLA. Здесь не нужен нагрев печатной поверхности. В конструкции нам понравились регулировочные винты в задней части устройства. С их помощью обеспечивается удобная регулировка платформы перед началом работы.
Еще мы столкнулись с важной проблемой, которая связана с неравномерным выравниванием станины. Мы на старте поцарапали станину, поэтому не проводили тесты со стандартной пластиной.
32-битная плата с бесшумными шаговыми драйверами
В машине используется такая же системная плата, как и во всех устройствах S1. Она базируется на ARM STM32F401 с бесшумными шаговыми драйверами. Еще там на кабелях установлены наконечники с красивым дизайном.
В целом плата является универсальной. В ней имеется разъем для SD-карт и интерфейс Type-C.

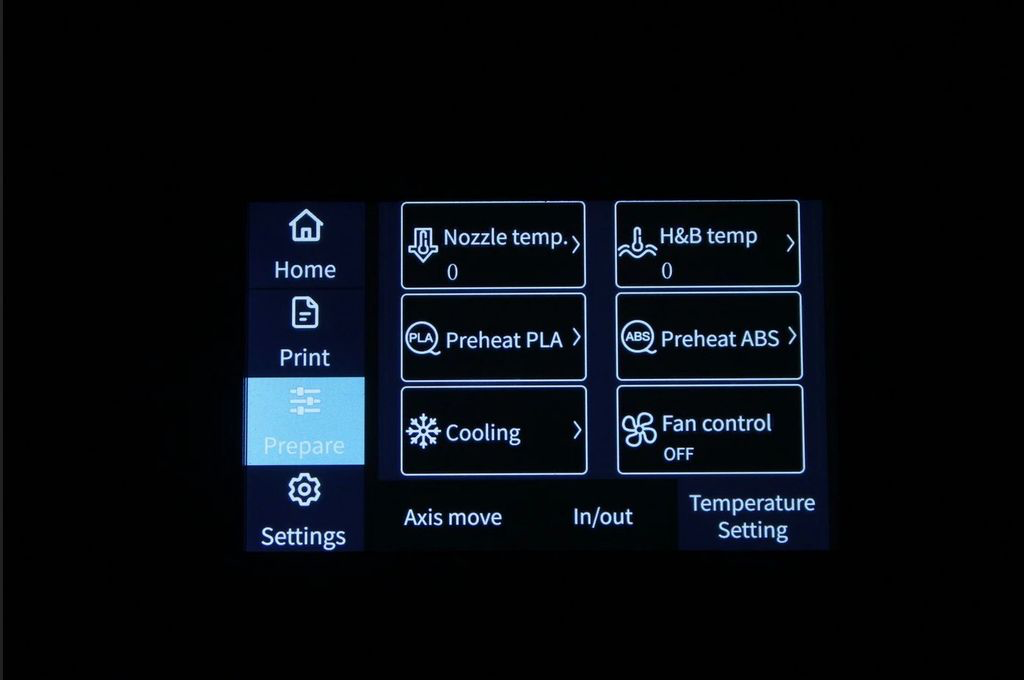

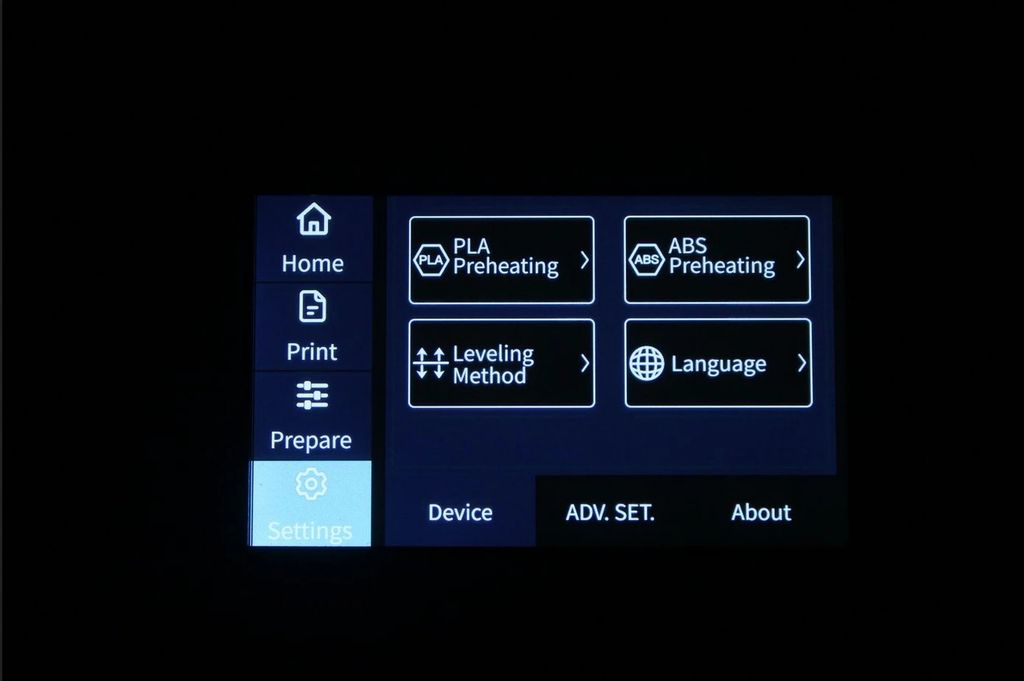

4.3-дюймовый сенсорный дисплей

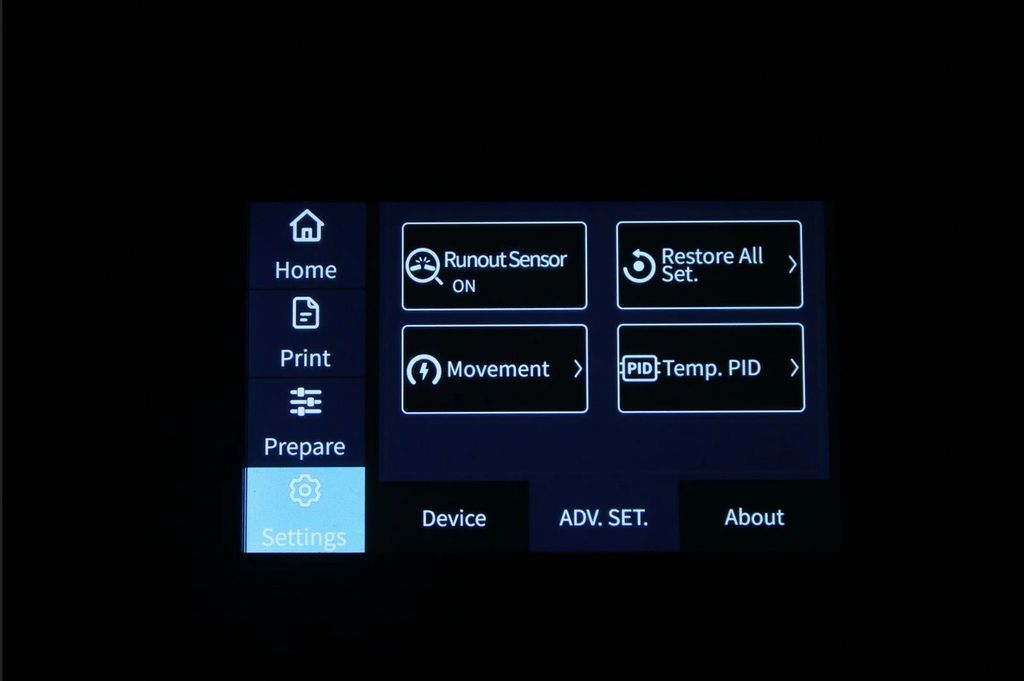

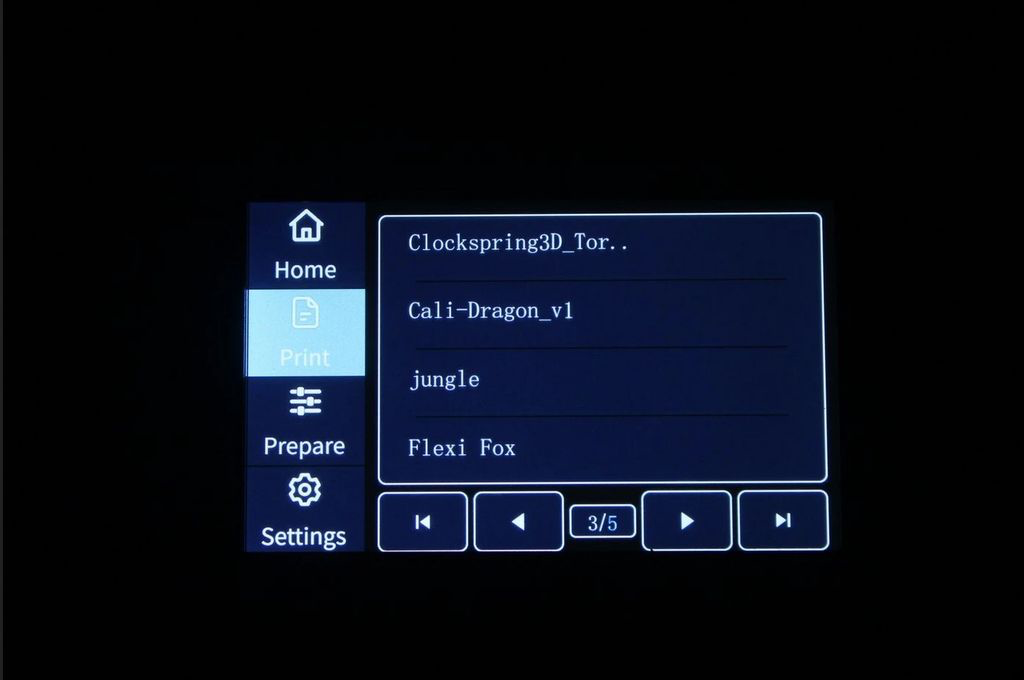

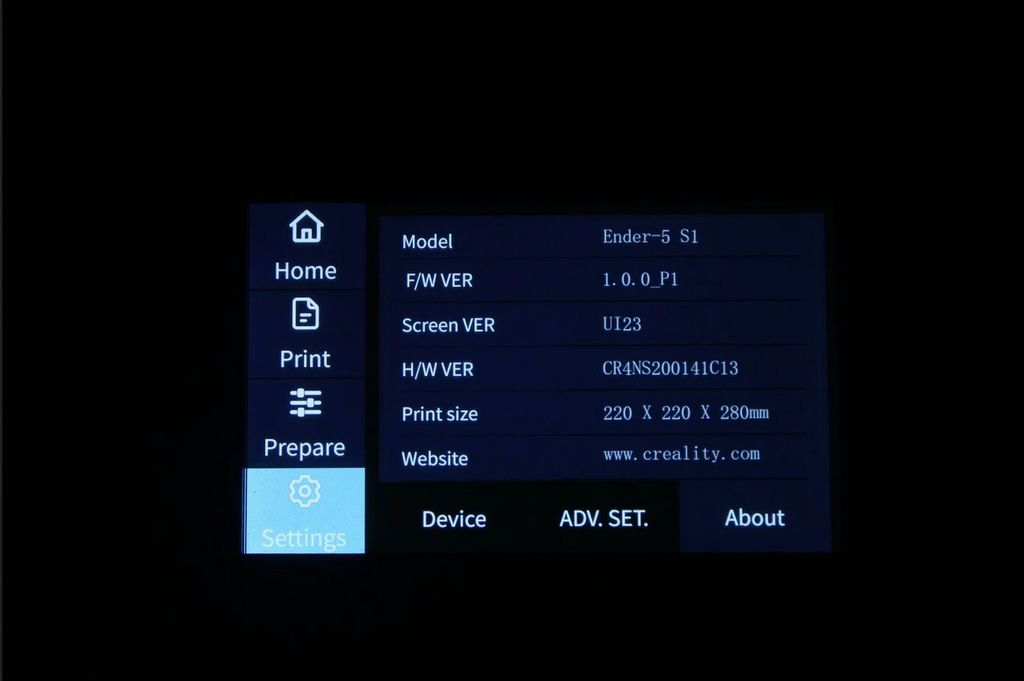

Такой экран отличается приятным изображением и понятным интерфейсом. Там доступно много разных настроек машины. Мы заметили, что на некоторых кнопках есть несоответствия.
Рассмотрим пример, когда на главном экране мы видим кнопки для указания температуры нагревателя и платформы. Если машина перешла в режим ожидания, то эти опции будут недоступны. После запуска аппарата можно нажать на эти кнопки для перехода во вторичное меню. Там можно контролировать рабочую температуру и другие параметры, например, смещение Z оси, скорость. Все это запутанно, но со временем можно приспособиться.
Блок питания
В 3D-принтере используется блок питания Creality 350 Вт и 24 В. На других аппаратах у нас не было никаких проблем с его использованием. Единственная особенность состоит в том, что в блоке питания нельзя регулировать работу вентилятора.
Время нагрева и мощность
Рассмотрим параметры для хотэнда:
- 250 °C – 1 мин 36 сек;
- 200 °C – 1 мин 12 сек.
Платформа:
- 100 °C – 9 мин 15 сек;
- 60 °C – 3 мин 8 сек.

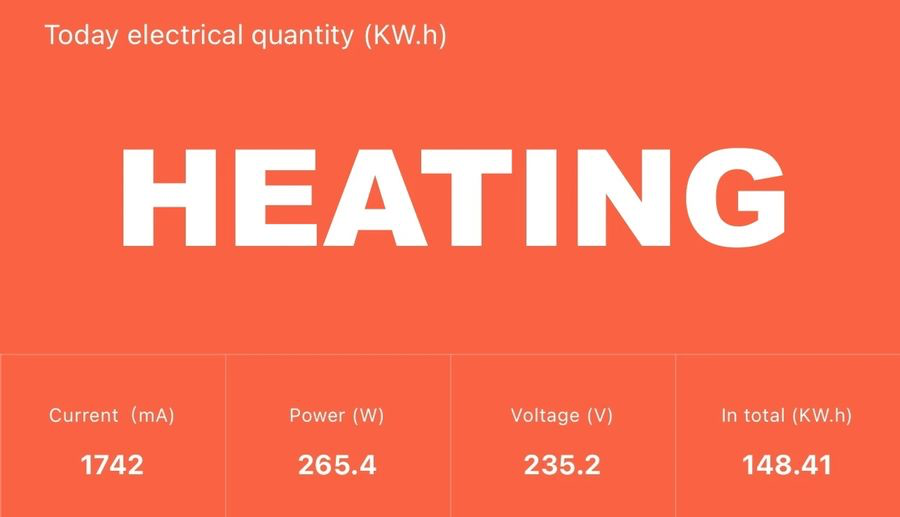

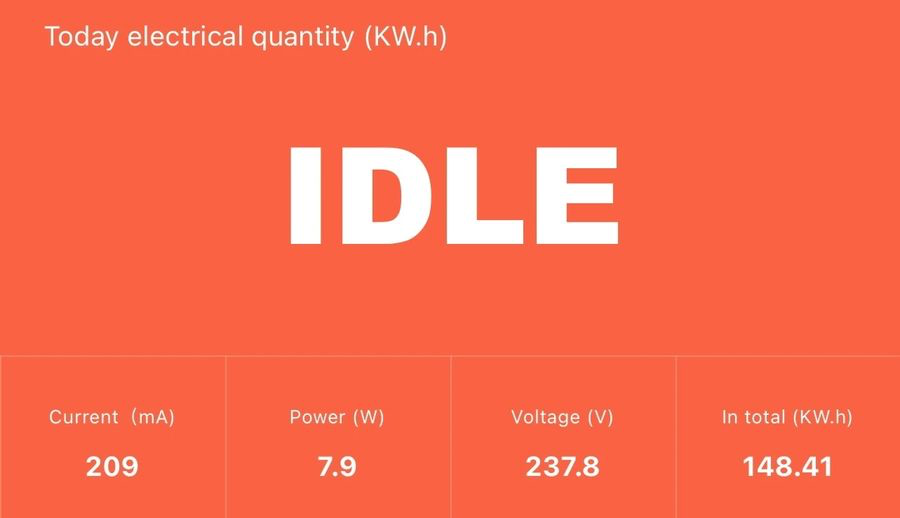

В режиме ожидания аппарат потребляет 8 Вт. После нагрева платформы и хотэнда потребление 3D-принтера составляет приблизительно 265 Вт. После старта печати мощность составляет около 115 Вт.
Изменения, показанные на картинках выше, мы составили при помощи розетки Blitzwolf. Это многофункциональный инструмент, который позволяет даже удаленно включать и отключать аппарат.
Равномерность температуры слоя

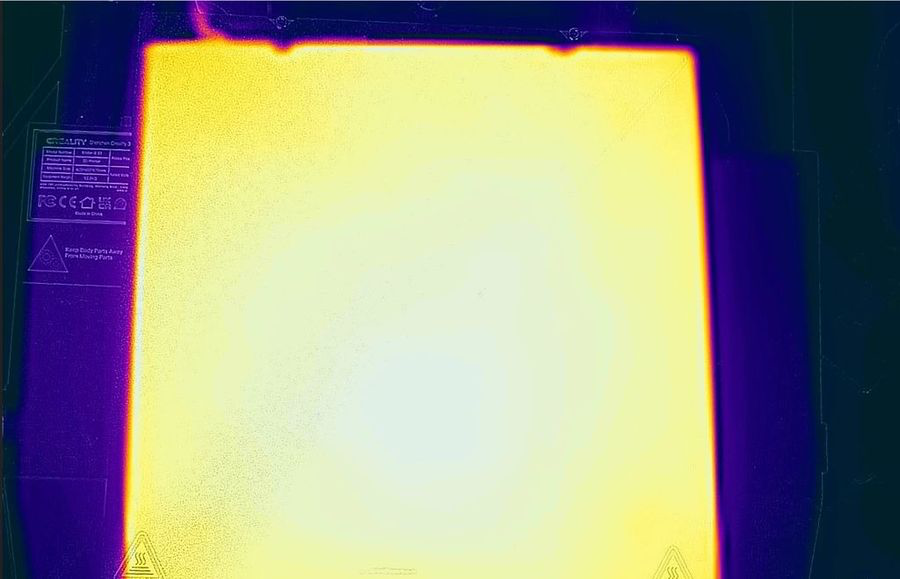

Мы выполнили проверку равномерности температуры платформы. Для этого использовалась камера FLIR, которая была установлена на CAT S62 Pro. Для платформы была выбрана температура 60 °C. Мы ожидали около 2 минут для стабилизации температурных показателей.
В результатах тестов мы увидели, что платформа Ender 5 S1 имеет отличную однородность. При этом мы не можем понять, из-за чего значения температуры на поверхности платформы и на экране машины отличались приблизительно на 5 °C.
Тестовые отпечатки

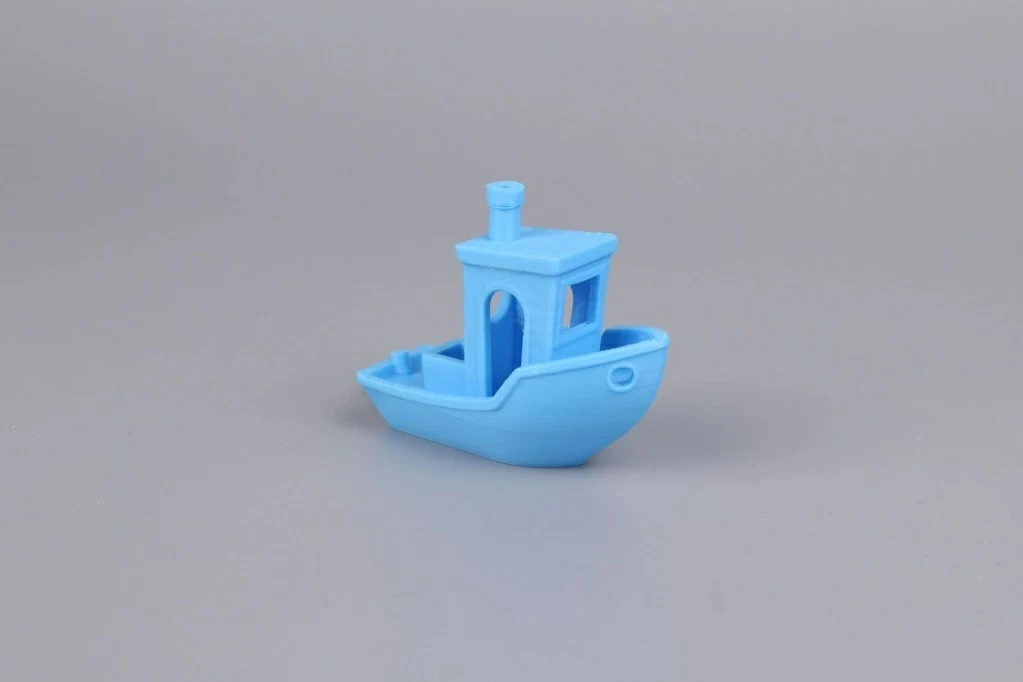

3D Benchy
Первым изделием в нашем тесте будет 3D Benchy. Для этого мы используем PLA, а скорость выбрали со значением 80 мм/с. Это намного больше, чем у других машин, но мы сможем проверить возможность охлаждения устройства. В итоге мы остались довольны полученным результатом. Изделие получилось чистым, поэтому охлаждение справилось со своими задачами.

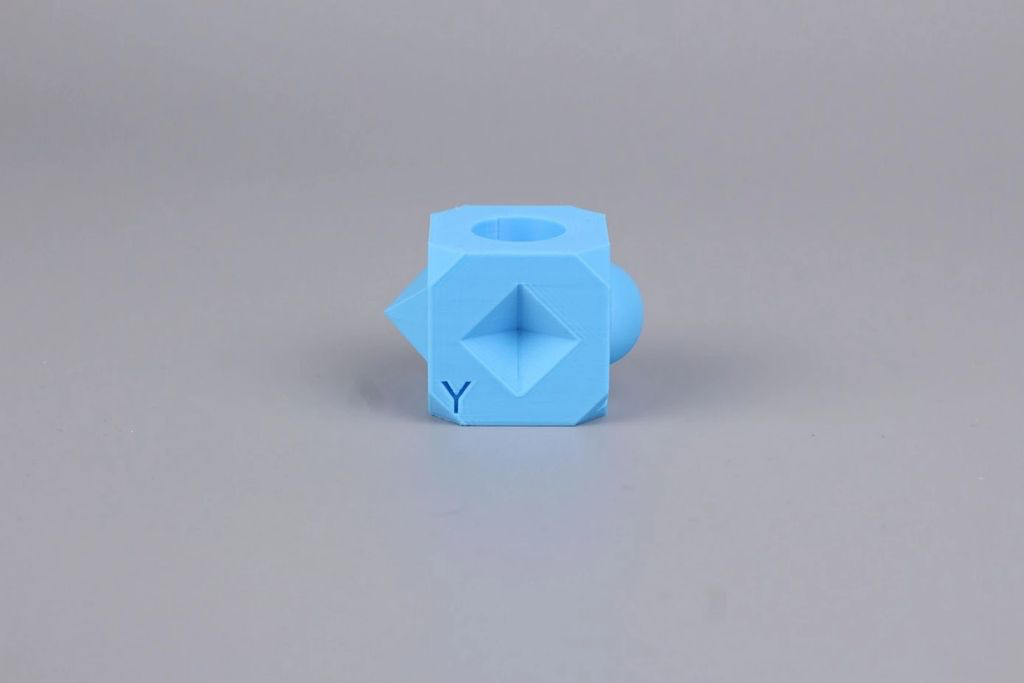

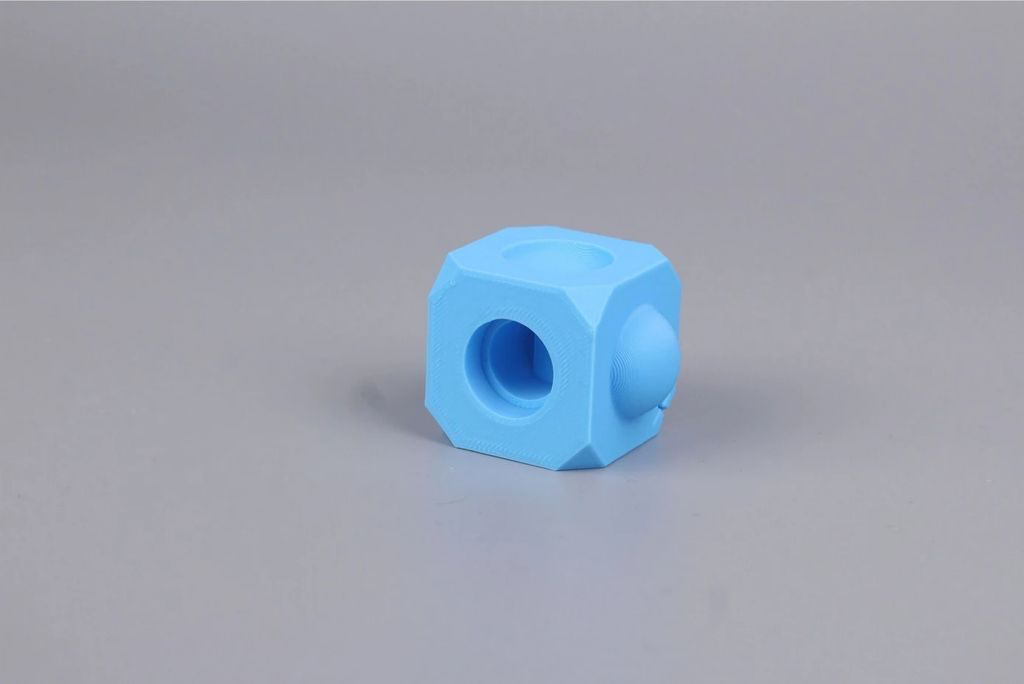

Калибровочный куб Zaribo
Мы осуществили печать стандартного размера этого куба. Здесь мы увидели четкий эффект воблинга. Это означает, что печатающая головка является тяжелой для ускорения 2к.
Phil-A-Ment
В данном тесте мы получили отличное изделие. В нем видны отступы, но все равно можно заметить воблинг. В целом мы довольны качеством изделия.
Королева джунглей
Это отличный тест для 3D-принтеров, когда требуется проверить возможности создания большого количества отводов. Ender-5 S1 имеет все необходимое для печати перемычек и выступов. В результате появились небольшие зазоры, что напрямую связано с требованием создавать постоянные отводы. Мы снизили давление и увидели, что качество печати улучшилось.

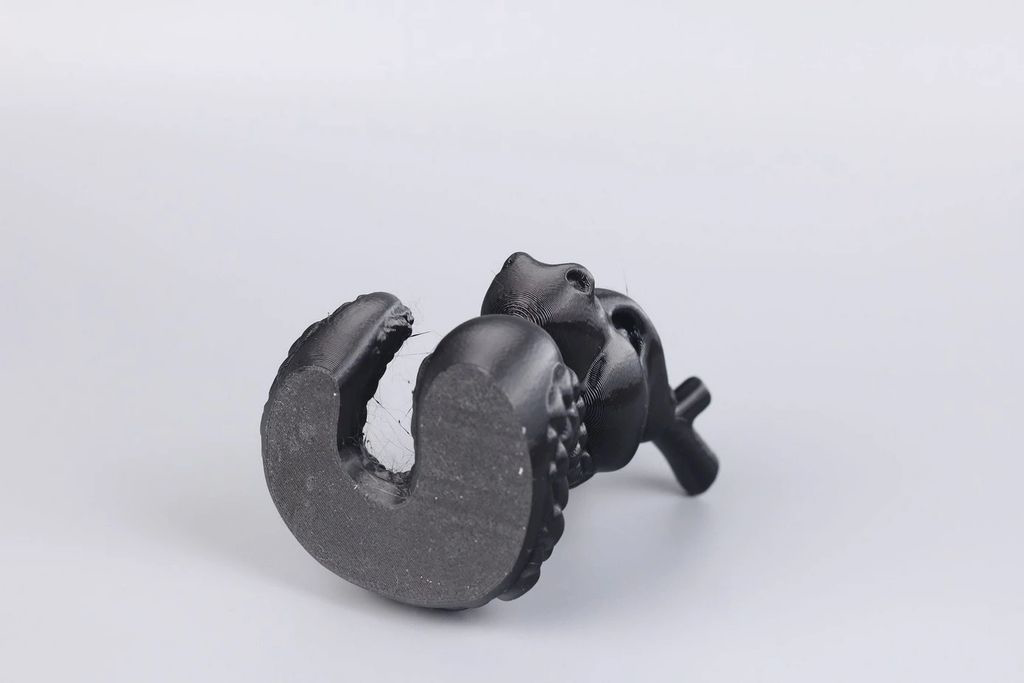

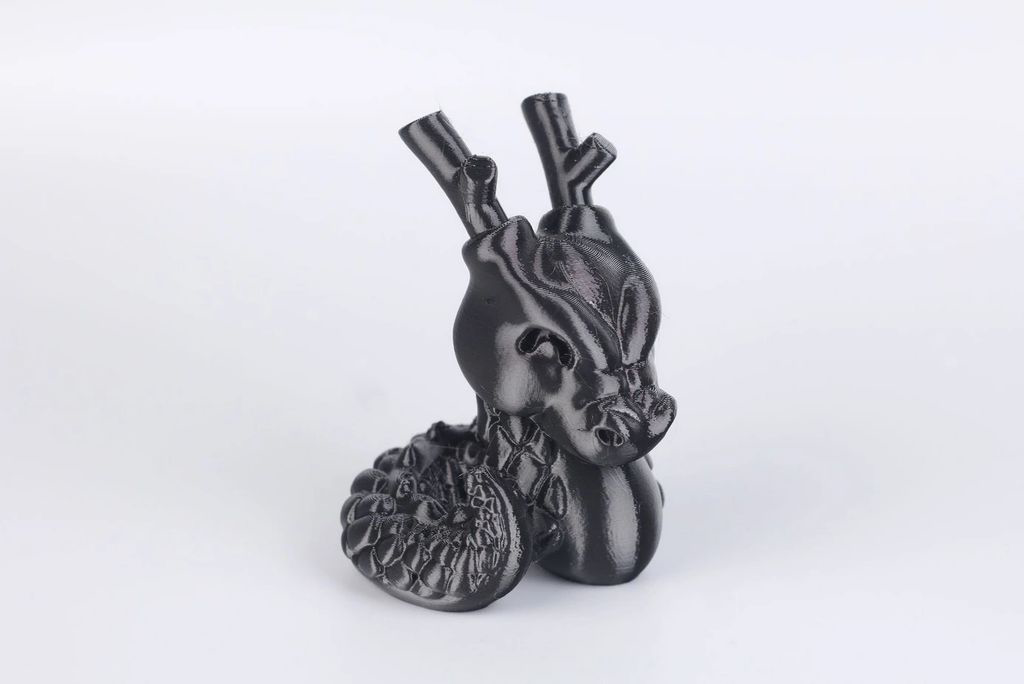

Cali Dragon
Это небольшое изделие, размер равен 100 мм. Мы выполнили печать из нити PETG, что позволило получить отличный результат. В нем видно небольшое натягивание, равномерная экструзия и отличные свесы. Мы вполне довольны созданным изделием.

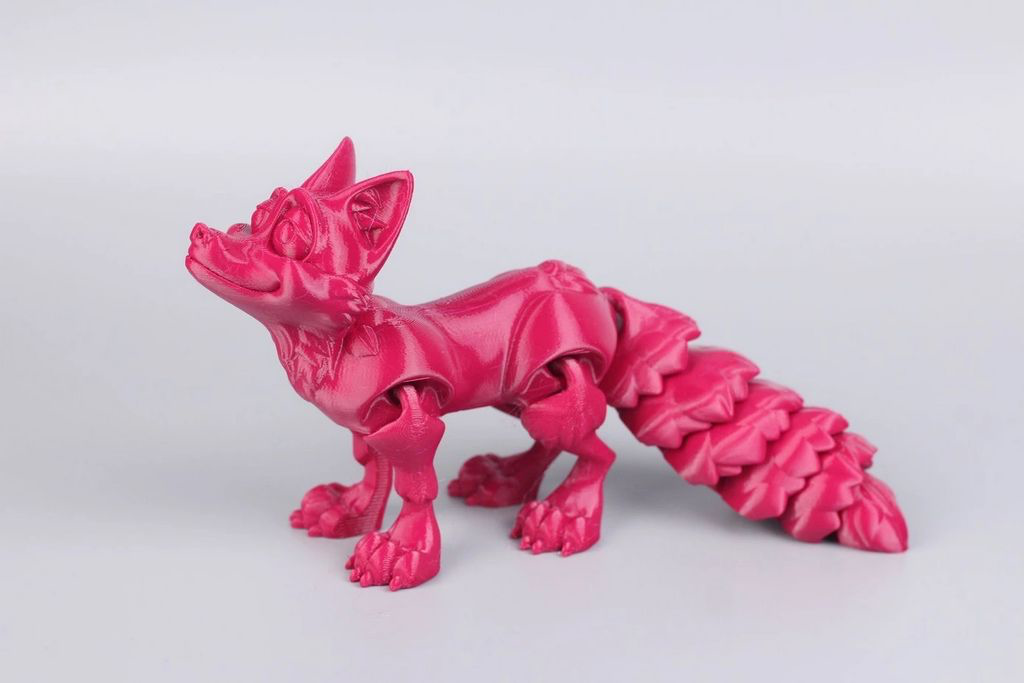

Flexi Fox
Особенностью модели стало то, что на ней можно увидеть уровень адгезии для материала PETG. В начале печати мы поцарапали печатную пластину, поэтому мы работали с текстурированным листом PEI. Несмотря маленькие натяжки, мы остались довольны результатом.
Доктор Aphra
Для создания этой модели мы использовали материал Eryone Silk PLA. Результат превзошел наши ожидания. Здесь получился незначительный воблинг, отличные свесы и экструзия. Процесс печати был более медленный, чем для других изделий. Главная проблема состоит в том, что здесь нет одного слоя на правой перчатке.
Вывод: стоит ли покупать Ender-5 S1
Данное устройство стало отличной заменой Ender-5, так как пользователь получает больше возможностей в сфере 3D-печати. Мы хотим особо отметить наличие экструдера Sprite и биметаллического терморазрыва. Портал Х оси тяжелый, что необходимо учитывать при настройке ускорения. Еще стоит отметить, что к порталу прикреплена ось Х, поэтому случаются колебания и слышен звон, так как ось Y перемещает существенный вес. В целом Ender-5 S1 является хорошим устройством, который могут выбрать все категории пользователей.
