Intel недавно обновила свою серию процессоров, и мы в Artline подумали, что было бы неплохо испытать новые образцы в конкретных программах. В данном материале мы сосредоточимся на работе SolidWorks 2020 SP1. Это тестирование позволит нам увидеть, как процессоры Intel 10-го поколения работают в сравнении с другими моделями Intel и AMD. В наш набор тестов SolidWorks входит моделирование, рендеринг и симуляции.
В наших предыдущих тестах мы обнаружили, что это приложение по-разному использует ЦП в разных задачах. Некоторые функции являются однопоточными, в то время как другие могут эффективно использовать все ядра. Есть множество других особенностей работы SolidWorks, но, чтобы рассказать о них, понадобится отдельная большая статья. Намного легче провести тесты и посмотреть, действительно ли есть смысл обновить процессор (приведет ли это к увеличению производительности).
Содержание:
- Рабочие станции
- Компьютеры
- Тестовая платформа
- Описание бенчмарка
- Результаты тестов
- Анализ результатов
- Выводы
SolidWorks является известным программным обеспечением для автоматизированного проектирования (САПР). Компания-разработчик – Dassault Systèmes. ПО использует принцип параметрического проектирования и генерирует три типа взаимосвязанных файлов: деталь, сборка и чертеж. Следовательно, любое изменение одного из этих трех файлов будет отражено в двух других.
К преимуществам программы относят возможность проектирования сложных и точных 3D-объектов, двойную проверку дизайна, поддержка библиотеки ваших 3D файлов. Кроме того, пользователь может создавать 2D-чертежи, изображения и анимацию 3D-объектов. Для получения дополнительной информации вы можете посетить официальный сайт продукта SolidWorks.com, а также посмотреть видеоролик ниже. Но если вы работаете в других САПР, вам также будет полезно прочитать данный материал. Также немало полезной информации может дать соответствующая статья из Википедии.
Итак, давайте посмотрим, как работают процессоры Intel Core 10-го поколения в SolidWorks.
Тестовая платформа
В данном разделе мы покажем, какое оборудование использовалось во время тестирования. Если вы используете другую видеокарту, материнскую плату, жесткий диск или другое оборудование, помните, что от обновления центрального процессора вы получите те же результаты, что и мы. Отличаться будут лишь оценки, но, если от использования Intel 10 производительность увеличится у нас, то же самое будет и у вас.
Платформа для Intel Core 10
| Модели процессоров |
Intel Core i9 10900K Intel Core i7 10700K |
| Кулер ЦП | Noctua NH-U12S |
| Материнская плата | Gigabyte Z490 Vision D |
| Оперативная память | 4x DDR4-2933 16GB (64GB всего) |
Платформа для AMD Ryzen
| Модели процессоров |
AMD Ryzen 9 3950X AMD Ryzen 9 3900X AMD Ryzen 7 3800X |
| Кулер ЦП | Noctua NH-U12S |
| Материнская плата | Gigabyte X570 AORUS ULTRA |
| Оперативная память | 4x DDR4-2933 16GB (64GB всего) |
Платформа для предыдущих поколений Intel Core
| Модели процессоров |
Intel Core i9 9900K Intel Core i7 9700K |
| Кулер ЦП | Noctua NH-U12S |
| Материнская плата | Gigabyte Z390 Designare |
| Оперативная память | 4x DDR4-2666 16GB (64GB всего) |
Платформа для AMD Threadripper
| Модели процессоров |
AMD TR 3990X AMD TR 3970X AMD TR 3960X |
| Кулер ЦП | Noctua NH-U14S TR4-SP3 |
| Материнская плата | Gigabyte TRX40 AORUS Pro WiFi |
| Оперативная память | 4x DDR4-2933 16GB (64GB всего) |
Платформа для Intel Core X
| Модели процессоров |
Intel Core i9 10980XE Intel Core i9 10900X |
| Кулер ЦП | Noctua NH-U12DX i4 |
| Материнская плата | Gigabyte X299 Designare EX |
| Оперативная память | 4x DDR4-2933 16GB (64GB всего) |
Во всех случаях использовалась операционная система Windows 10 Pro 64-bit, видеокарта NVIDIA Quadro P6000 24GB, жесткий диск SSD 1TB и версия SolidWorks 2020 SP1.
Описание бенчмарка
Пакет тестов, который мы использовали, был разработан одним из специалистов популярного сайта Puget Systems, Мэттом Бахом. Он собрал серию скриптов AutoIt, которые тестируют различные возможности SolidWorks, и дополнял библиотеку на протяжении многих лет. Благодаря другим материалам из интернета в наборе появились дополнительные файлы для тестирования.
Совсем недавно, перед последним этапом тестов, в библиотеку был добавлен тест восстановления, разработанный аэрокосмическим инженером Иссаком Робертсом. В связи с этим в ходе тестирования возникли проблемы, ведь после этого на изменение параметров уходили доли секунды, что слишком мало для получения каких-либо данных, поддающихся дальнейшей обработке. Но впоследствии Исаак искусственно усложнил свой файл специально для того, чтобы на изменение параметров уходило намного больше времени – больше, чем у большинства реальных сборок. Но такой шаг позволил нам наглядно видеть, как ведут себя различные процессоры при работе в SW 2020.
Весь набор тестов был запущен несколько раз на каждом процессоре, и в эту статью мы вносили только самый быстрый результат (то есть наименьшее время выполнения задачи). Но стоит сказать, что во время тестирования мы не заметили значительных расхождений в показателях времени. Результаты отражены в отдельных графиках ниже. После них следует короткий анализ.
Результаты тестов
Ниже вы можете видеть диаграммы результатов каждой части нашего тестирования SolidWorks. Представители AMD Threadripper обозначены красным цветом, Ryzen – оранжевым, Intel – синим, Core X – темно-синим. Основные же процессоры Core, в том числе, модели 10-го поколения, обозначены более светлым цветом. Эти новые модели также специально подсвечены графиках, чтобы их было легко заметить.

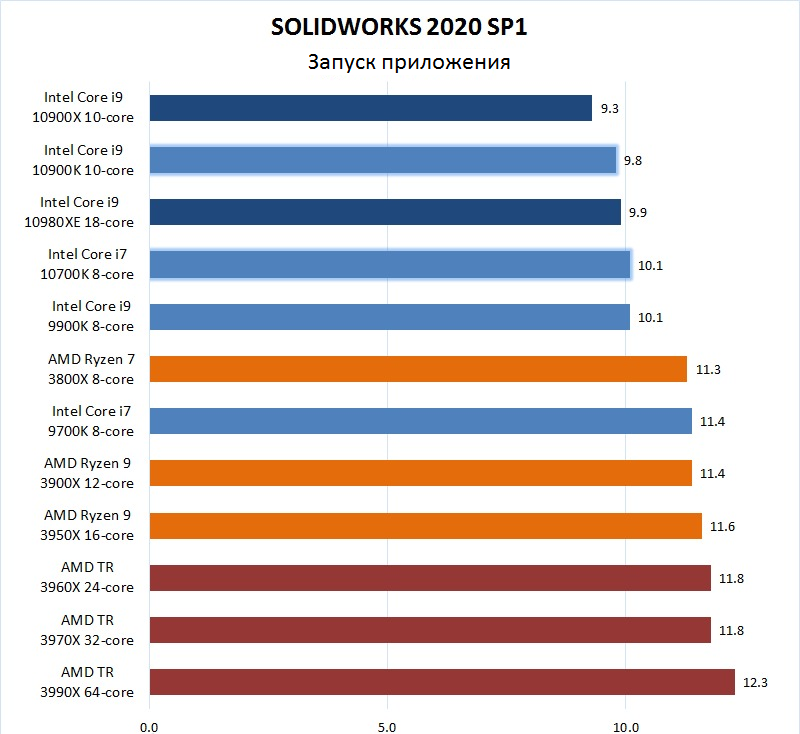

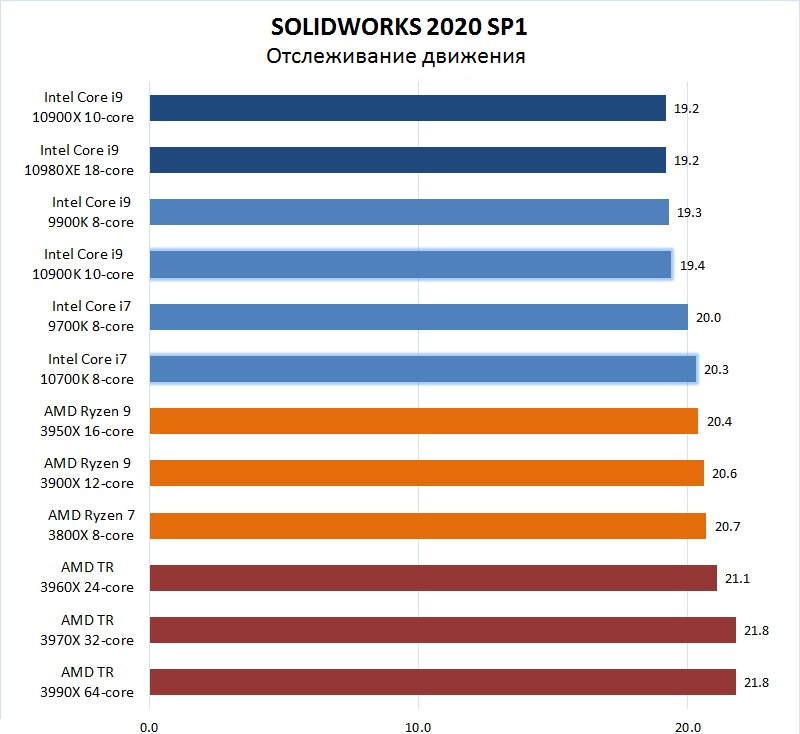

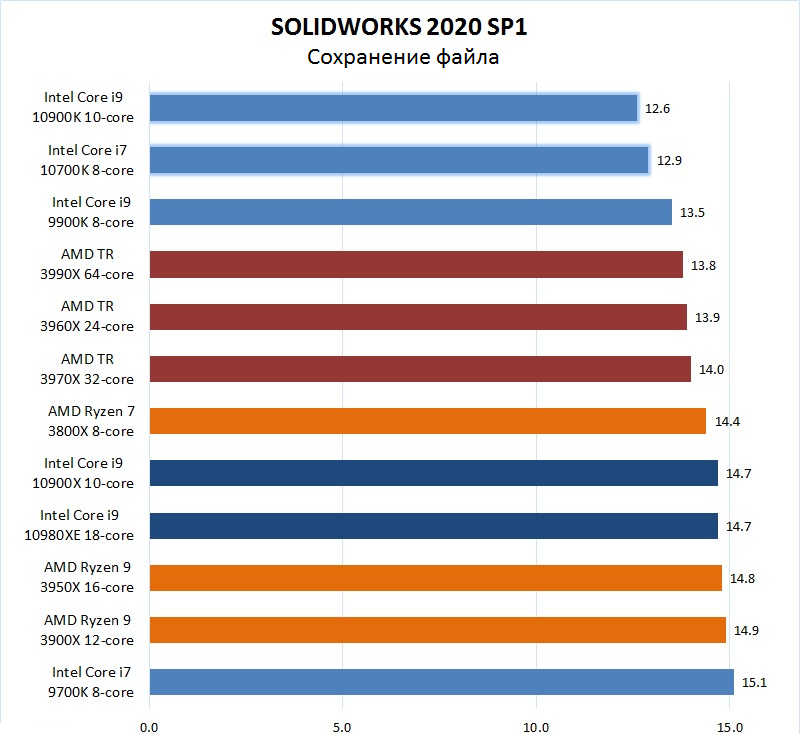

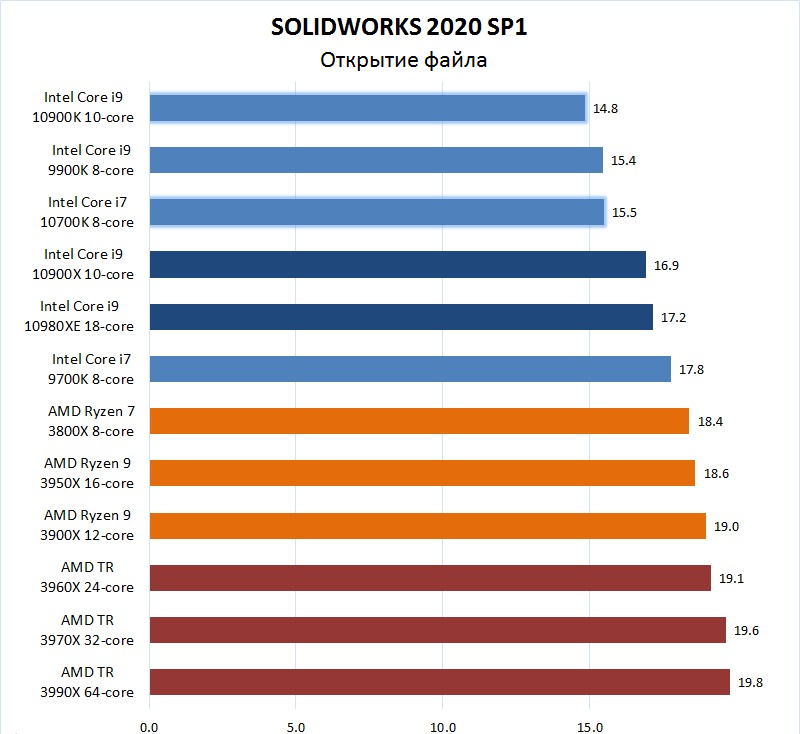

В этом первом наборе данных мы видим, что новые процессоры Intel Core 10-го поколения довольно быстры, когда речь идет о запуске программы, а также открытии и сохранении файлов. Во всех трех ситуациях они превзошли предыдущие модели 9-го поколения. Тем не менее, в тесте отслеживания движения все протестированные нами процессоры Intel показатели себя практически одинаково, с разбросом всего 1.1 секунды.

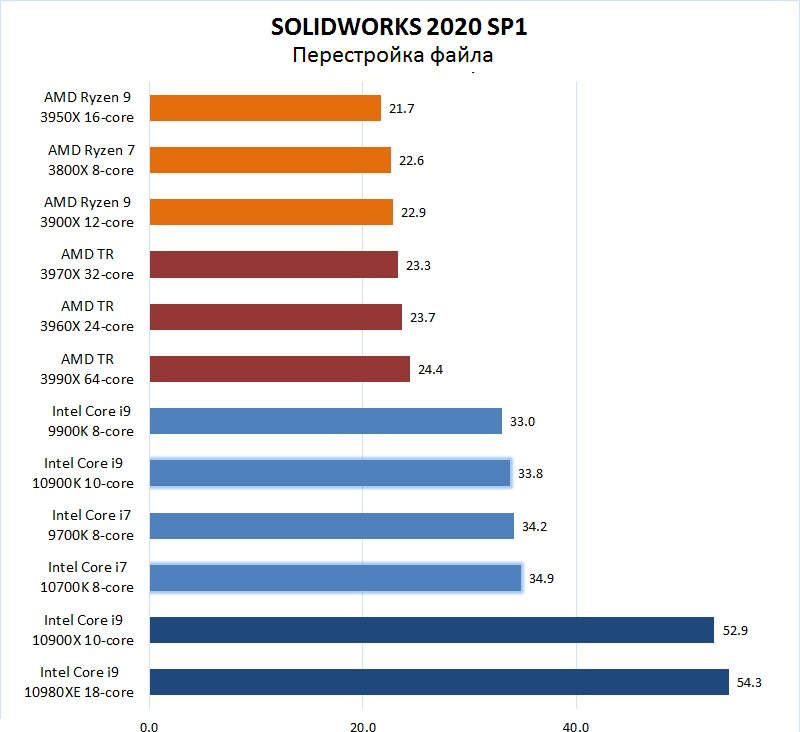

Это приводит нас к выводу о необходимости внести некоторые изменения в тестировании. Обработка предыдущего тестового файла для восстановления занимала лишь доли секунды в SW 2020, поэтому вышеупомянутый Иссак Робертс предоставил более сложную сборку, специально предназначенную для увеличения времени обработки. Тем не менее, он обнаружил кое-что странное: время, которое отображалось в самой программе, сильно отличалось от фактического времени выполнения поставленной задачи.
Поэтому мы записали оба показатели и решили представить их на отдельных диаграммах. В обоих случаях процессоры AMD были быстрее, чем представители Intel, которые мы тестировали. Но разница в фактическом реальном времени была намного меньше, чем цифры, которые сообщает SW. Помните, что для получения этих результатов требовалась дополнительная работа, и работа с большинством реальных файлов вряд ли займет столько времени.

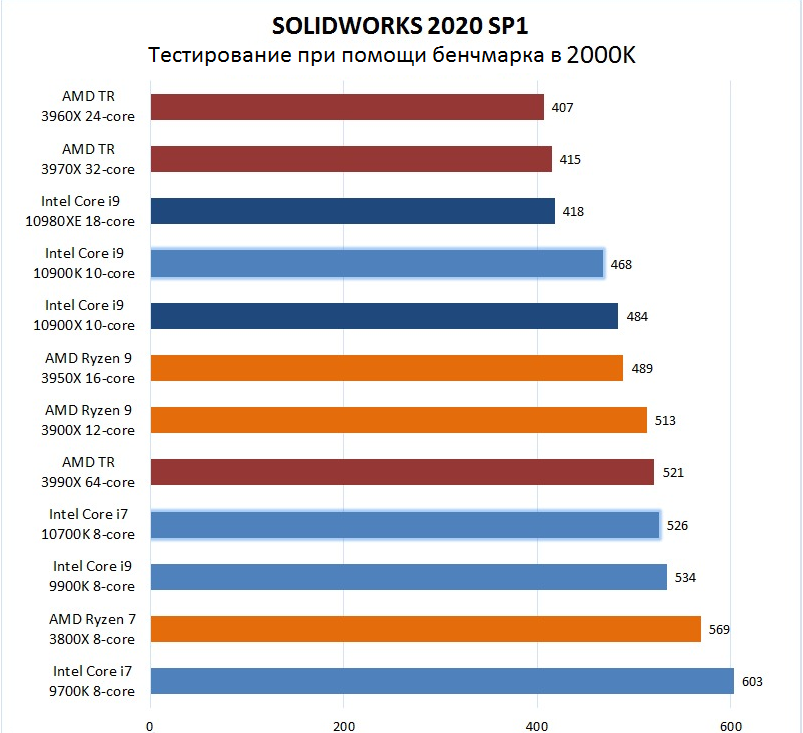

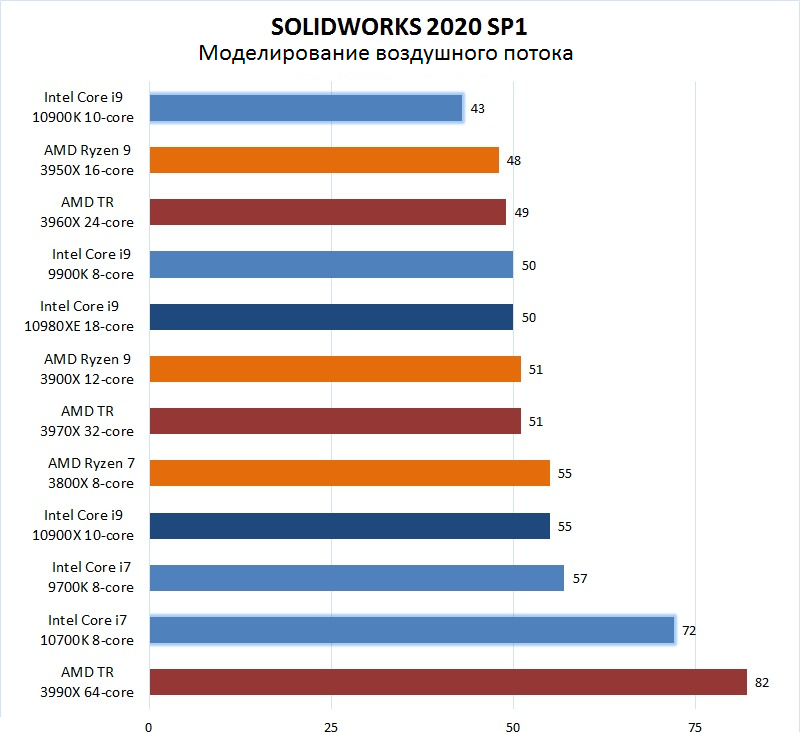

Моделирование в SolidWorks имеет несколько разновидностей, но все они демонстрируют одинаковые показатели производительности на тестируемых нами процессорах. Однако новый процессор Intel Core i9 10900K показал лучше, чем раньше. Он выдал самую высокую производительность в наших стресс-тестированиях, а также с симуляции воздушного потока. С более крупными и сложными проектами в SolidWorks он больше не получал столь высоких оценок, но по-прежнему очень хорошо работал. Данная модель соответствовала или превосходила чипы AMD.
Однако, несмотря на то, что Core i7 10700K относится к той же серии, в большинстве наших тестов он не показал хороших результатов. В стресс-тесте он выдал хорошие результаты, но во всех остальных тестах он оказался в самом конце списка, иногда даже позади i7 9700K, который относится к предыдущему поколению. Нам сложно объяснить, почему он так плохо работал при выполнении данных задач, ведь он показал себя хорошо в предыдущем блоке тестов.

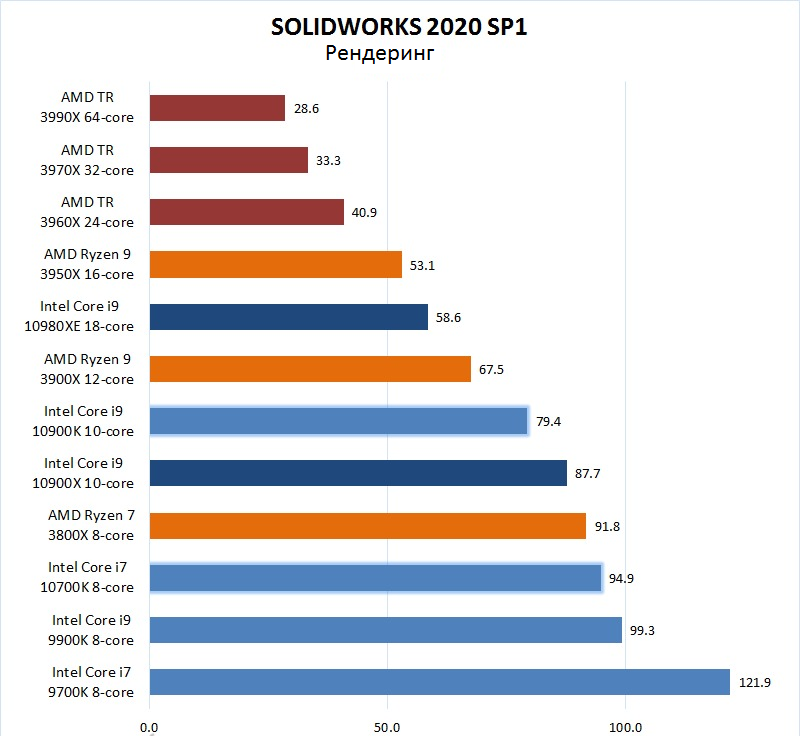

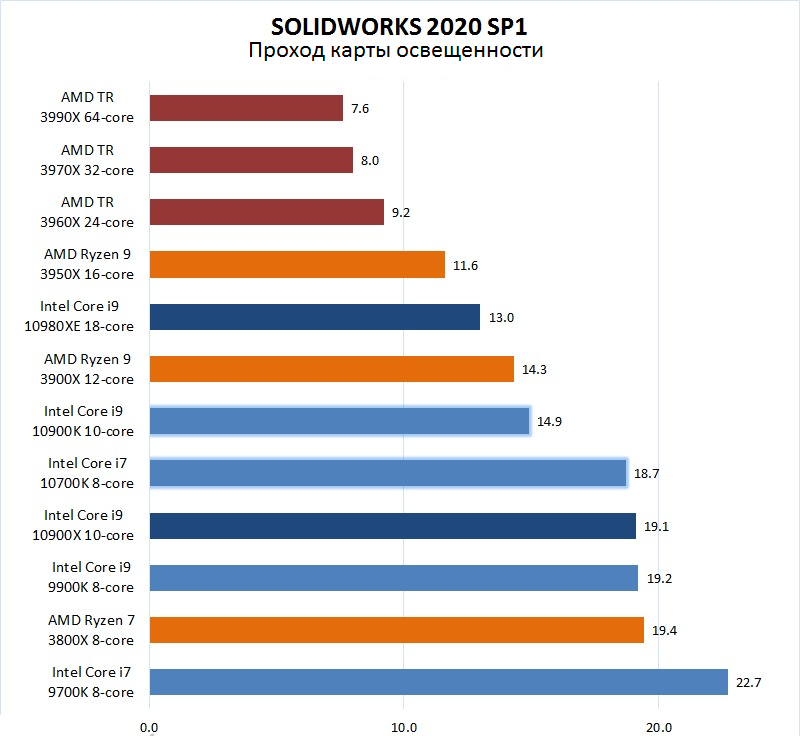

Наконец, приведем вам результаты рендеринга и проходе карты освещенности.
Анализ результатов
Как видим, рендеринг на основе процессора имеет тенденцию очень хорошо масштабироваться с учетом количества ядер (если проще, с увеличением этого количества производительность растет). Поэтому работа с 3D действительно требует использования процессора с большим количеством ядер. Из-за этого новые процессоры Core 10-го поколения даже близко не могут соперничать с «монстрами» AMD Threadripper. Даже модели Ryzen превосходят все, что предлагает Intel.
Поэтому если вы работаете с трехмерными моделями, вы вполне можете использовать одну из наших рабочих станций для рендеринга. В прошлом мы изучали влияние изменения конфигурации (добавления различных деталей на уровне «железа») на работу с трехмерными моделями. Но главным образом производительность таких процессов ограничена центральным процессором и немного меньше видеокартой. Специалисты магазина Artline с удовольствием подскажут, какую технику лучше приобрести для оптимальной работы в SolidWorks или любых других САПР.
Выводы
Итак, подходят ли новые процессоры Intel Core 10-го поколения для работы в SolidWorks? Скажем так, для общего использования да. В таком случае новые процессоры Intel работают очень хорошо. В частности, Intel Core i9 10900K является отличным выбором и, вероятно, станет нашим основным процессором для рабочих станций, используемых с целью работы в SolidWorks.
Если вы работаете со сложными проектами и трехмерными объектами, обратите внимание на Intel Core i9 10980XE, а еще лучше AMD Threadripper 3960X/3970X.
 |
|
 |
|
 |
|
Чтобы купить рабочую станцию или персональный компьютер, подходящий для работы в SolidWorks, обращайтесь в компанию Artline. Мы специализируемся на подобном оборудовании. Также у нас есть большой опыт подбора техники под запросы пользователей. Мы соберем рабочую станцию, максимально подходящую под ваши потребности и бюджет. Звоните или пишите, контакты ниже.
