Когда в сети выбивает автоматы или напряжение падает ниже нормы, приходится выбирать: мириться с риском поломки техники или смонтировать полноценный резервный контур. Обычные портативные станции спасают при коротких сбоях, но во время затяжных блэкаутов быстро разряжаются – их аккумуляторы просто не рассчитаны на постоянную работу с высокой нагрузкой. Детально возможности и ограничения переносных устройств разложены в статье «Зарядная станция при блэкауте: поможет ли компьютеру работать дольше». Если же нужно удержать в рабочем состоянии весь дом – вместе с насосной станцией, котлом, климатом и холодильным оборудованием, – необходим стационарный комплекс.
Содержание:
- Что представляет собой система хранения энергии (СХЭ)
- Таблица подбора СХЭ под различные задачи
- Готовые системы хранения энергии под ваши задачи
- Монтаж и обслуживание СХЭ: как ввести систему в эксплуатацию без рисков
- Отдельные компоненты для индивидуальных проектов
- Ваша персональная энергонезависимость с ARTLINE
Что представляет собой система хранения энергии (СХЭ)

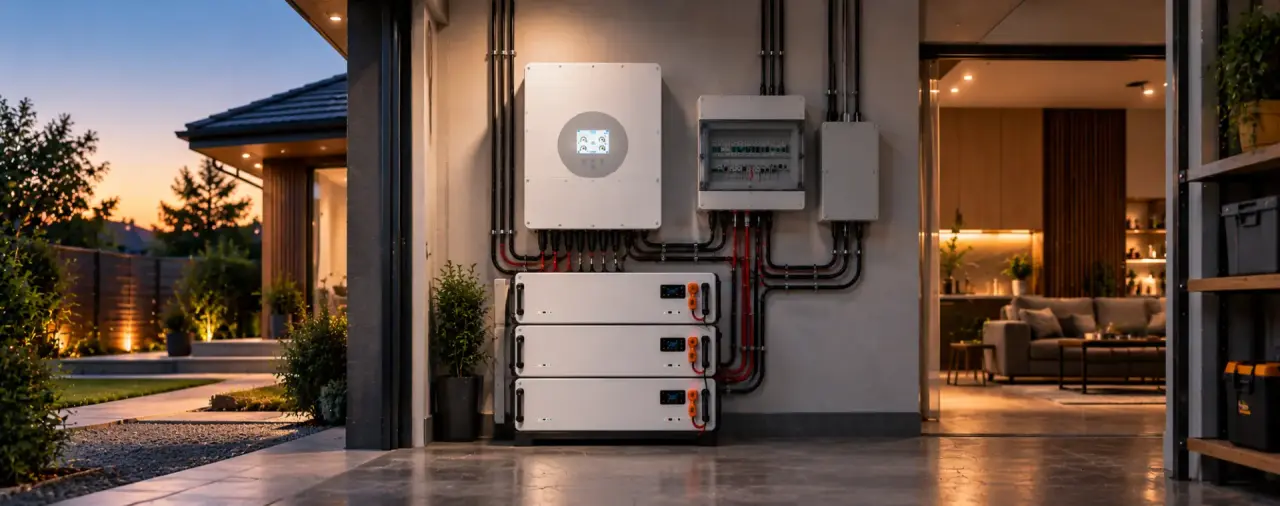

Стационарная система хранения энергии – это инженерный комплекс, который принимает ток от внешней сети или солнечного поля, накапливает его в батарейном блоке и при необходимости отдаёт потребителям. По сути, объект получает собственный изолированный источник питания, готовый включиться сразу после аварии на внешней линии. В отличие от генераторов с их шумом и выхлопами, СХЭ работает полностью автоматически и монтируется прямо в распределительный щит. Конфигурация собирается под конкретные задачи: к базовой связке инвертора и аккумуляторов можно добавить фотомодули, топливный генератор и автоматы защиты. При отключении сетевого света автоматика переводит дом на батареи за доли секунды, так что электроника не успевает перезагрузиться или сбросить настройки.
Устройство СХЭ: базовые компоненты без лишней терминологии
Стабильная работа резервного контура строится на взаимодействии четырех ключевых компонентов:
- Гибридный инвертор. Силовой узел, преобразующий постоянный ток аккумулятора в переменный напряжением 230 В. Чтобы чувствительные платы котлов и компьютерных блоков питания не выходили из строя, инвертор формирует чистую синусоиду. Кроме того, прибор непрерывно отслеживает параметры входящей линии, задаёт токи зарядки и сам выбирает, от какого источника питать дом в текущий момент.
- Аккумуляторный модуль (АКБ). Силовой блок, где удерживается запас энергии. Сейчас стандартом стали литий-железо-фосфатные (LiFePO₄) ячейки: они термически устойчивы, выдерживают многолетнюю циклическую эксплуатацию и медленнее теряют емкость. За рабочими токами и режимом заряда каждой ячейки следит встроенная плата управления (BMS). Важно помнить и про температуру в помещении, где стоят батареи – детали раскрыты в публикации «Аккумуляторная батарея в условиях низких температур: что важно знать».
- Могут входить солнечные панели. Дополнительный источник электроэнергии, позволяющий снизить потребление из сети и задействовать возобновляемую генерацию в светлое время суток. Фотомодули направляют полученный ток на закрытие текущих потребностей дома и подзарядку аккумуляторов. Правильное размещение и особенности монтажа фотомодулей подробно рассмотрены в экспертной статье «Как выбрать место и монтаж солнечных панелей: крыша, фасад или земля».
- Топливный генератор и защитная автоматика. Страховочный узел, который подстрахует систему во время затяжных зимних отключений, когда солнца нет, а аккумуляторы разряжены. Автоматические выключатели и устройства защиты от импульсных перенапряжений предохраняют силовые линии от коротких замыканий и перегрузок.
Готовая СХЭ против самостоятельной сборки: концепция «купил, поставил и пользуйся»
Собрать энергосистему самостоятельно из отдельных компонентов – сложная инженерная задача, требующая глубоких профильных знаний. Вам придется вручную высчитывать пусковые токи техники, подбирать сечение кабелей, врезать защитные автоматы и настраивать протоколы связи между инвертором и платой BMS аккумулятора. Любая ошибка в расчетах может привести к несовместимости оборудования, постоянным аварийным уходам в защиту или повреждению дорогостоящей техники.
Готовая система хранения энергии устраняет все эти проблемы благодаря концепции «купил, поставил и забыл». Вы получаете полностью собранный, протестированный на заводе и прошитый комплекс в едином эстетичном корпусе. Инженеры уже решили все технические задачи: компоненты идеально согласованы между собой, кабели обжаты под нужные токовые номиналы, а защита выставлена под ваши бытовые нагрузки. Вам не нужно погружаться в технические тонкости – достаточно доверить простой монтаж профессионалам и наслаждаться непрерывным электроснабжением.
Таблица подбора СХЭ под различные задачи
Приведенные значения мощности инвертора (в кВт) и емкости АКБ (в кВт·ч) служат базовым ориентиром для инженерных расчетов. Доступная пользователю полезная энергия всегда немного меньше номинальной емкости из-за ограничений глубины разряда (DoD) и потерь при преобразовании. Понимание этих параметров позволяет правильно выбрать оптимальный комплекс под ваши бытовые нужды.
|
Объект |
Ключевые потребители и средняя нагрузка |
Емкость аккумулятора (АКБ) | Мощность инвертора | Ориентировочное время работы |
| Квартира | Роутер, освещение, холодильник, котел (~300 Вт) | 5,12 кВт·ч (~4,3 кВт·ч полезных) | 3-5 кВт | 12-14 часов работы от батареи |
| Дом | Набор техники + насос, ПК (~600 Вт) | 10,24 кВт·ч (~8,6 кВт·ч полезных) | 5-6 кВт | 13-14 часов автономности |
| Большой дом | Отопление, бойлер, насосы (1,5-2,0 кВт) | 15–20 кВт·ч+ (~12,5–17 кВт·ч полезных) | 8-10 кВт | 6-8 часов (требуется генератор или СЭС) |
| Бизнес | Офисные ПК, сервер, кассы (~3,0 кВт) | 20–40 кВт·ч (~17–34 кВт·ч полезных) | 10-15 кВт | 5-11 часов в зависимости от сборки |
| Объект с СЭС (солнечной электростанцией) | Частное домовладение (СЭС 10-12 кВт) | 15–30 кВт·ч | 10-12 кВт | Круглосуточно при наличии солнца |
Готовые системы хранения энергии под ваши задачи
Чтобы полностью исключить ошибки при подборе совместимого оборудования и гарантировать безупречную работу силовых плакатов, инженеры ARTLINE сформировали линейку готовых комплектов. Каждая система представляет собой фабрично согласованную сборку из инвертора и аккумуляторных модулей, закрывающую потребности конкретного объекта.
Комплект «Дом»
Эта сбалансированная система создана для тех, кто хочет закрыть вопрос аварийных отключений в частном доме или коттедже раз и навсегда. В ее основе лежит однофазный гибридный инвертор Solis S6-EH1P6K-L-PLUS номинальной мощностью 6 кВт с колоссальной способностью выдерживать перегрузки до 200% в течение 10 секунд. Запас энергии в 10,24 кВт·ч обеспечивают две литий-железо-фосфатные батареи Ecosolex RS-RS1100A суммарной емкостью 200 А·ч и ресурсом более 6000 циклов. Комплекс переключается на резерв менее чем за 4 мс, что полностью незаметно для чувствительной бытовой техники и серверов.
Комплект «Большой дом»

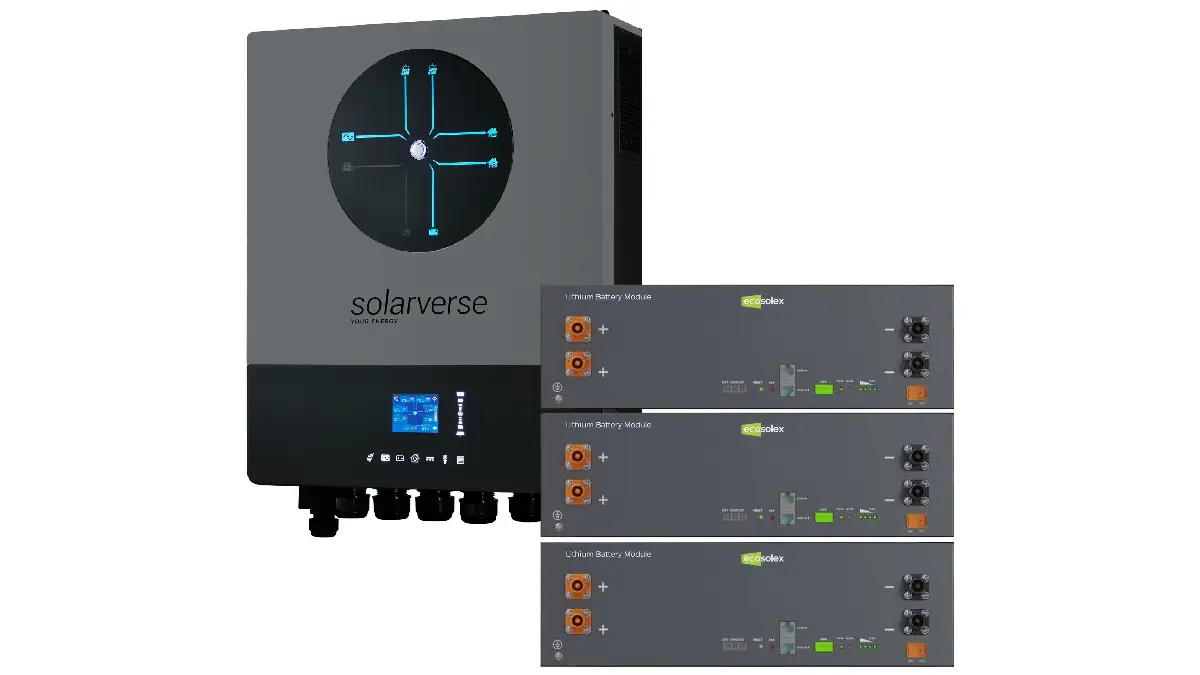

Мощная станция для просторного коттеджа или загородного имения с высокой суммарной нагрузкой бытовых приборов. Силовой блок выполнен на автономном однофазном инверторе Solarverse SV8048AD мощностью 8 кВт с поддержкой подключения солнечного поля до 10 кВт и функцией параллельного объединения. Внушительный массив из трех батарей Ecosolex RS-RS1100A суммарно дает 15,36 кВт·ч (300 А·ч) емкости для длительной автономной работы. Встроенный Wi-Fi логгер позволяет удобно отслеживать состояние системы и остаток заряда прямо со смартфона из любой точки мира.
Комплект «Бизнес»

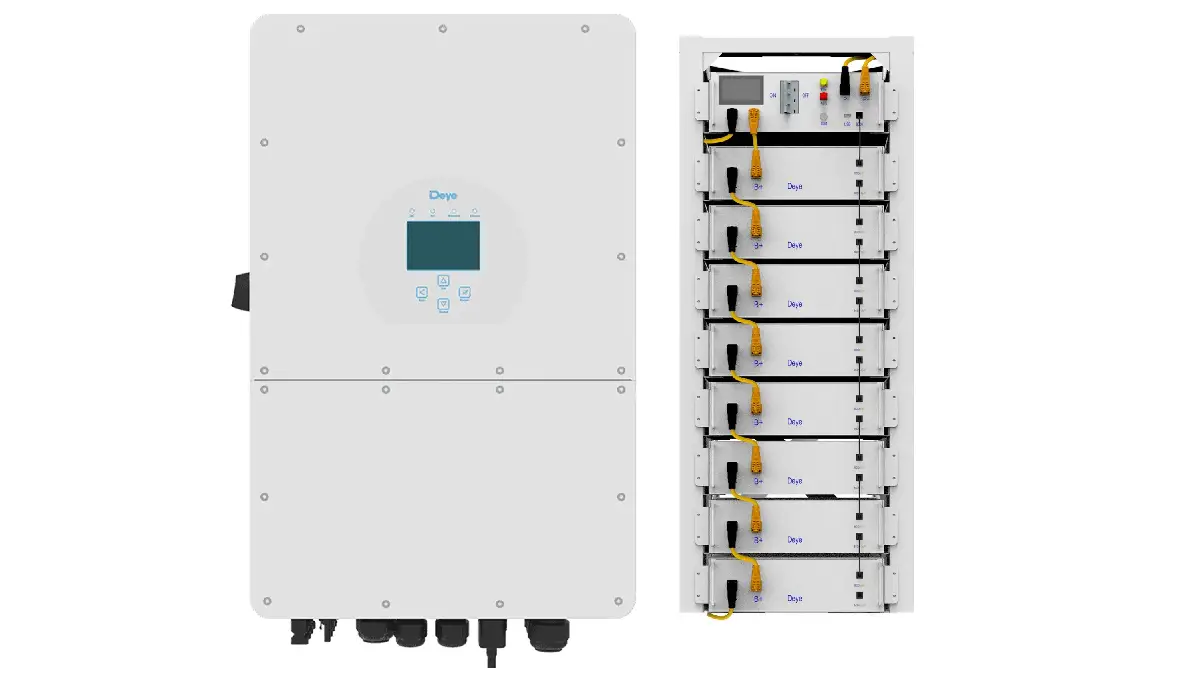

Промышленное бескомпромиссное решение для защиты серверов, офисной инфраструктуры, торговых точек или производственных линий. Мощный трехфазный гибридный инвертор Deye SUN-20K-SG01HP3-EU-AM2 выдает 20 кВт номинальной мощности и работает с высоковольтной батареей Deye BOS-G емкостью 40,96 кВт·ч. Высоковольтная архитектура гарантирует высочайший КПД передачи энергии, минимизирует нагрев проводников и справляется с серьезными пусковыми токами коммерческого оборудования. Это надежная инвестиция в непрерывность ваших бизнес-процессов, которая окупается отсутствием простоев во время блэкаутов.
Комплект «Объект с СЭС»

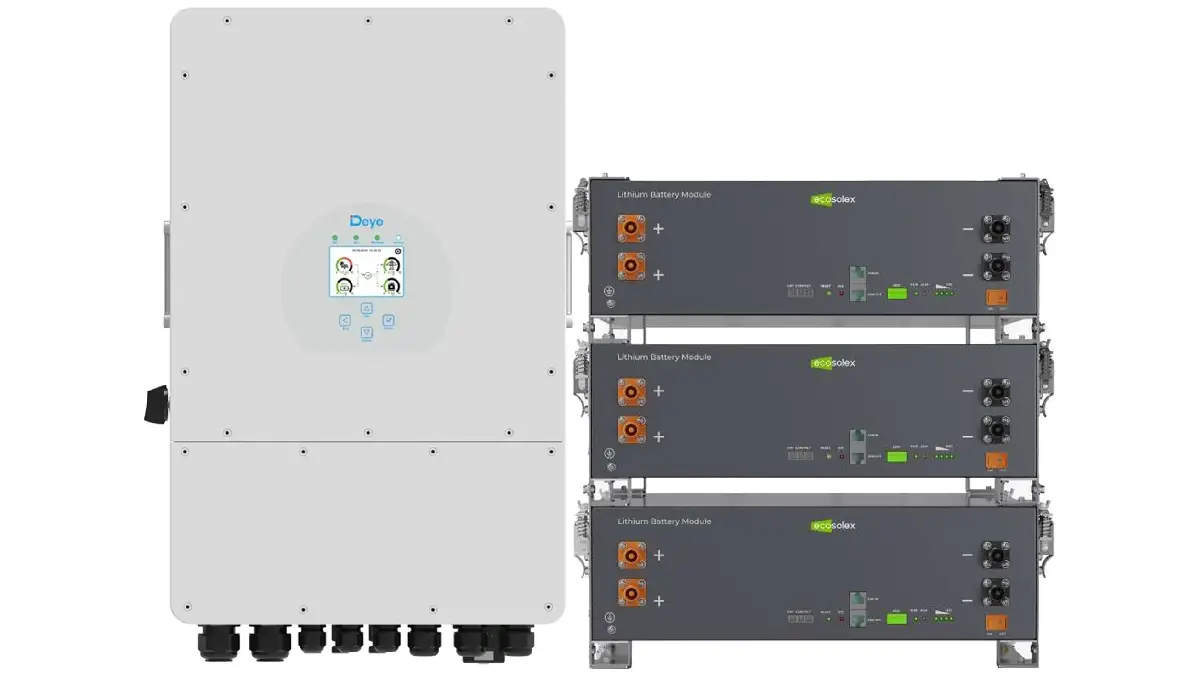

Флагманский комплекс для максимально эффективного сочетания с домашней солнечной электростанцией. Сердцем сборки является гибридный однофазный инвертор DEYE SUN-10K-SG02LP1-EU-AM3 мощностью 10 кВт с цветным сенсорным дисплеем и влагозащитой уровня IP65. Инвертор оснащен тремя независимыми MPPT-трекерами и позволяет подключать мощный массив солнечных панелей до 13 кВт с током заряда батарей до 220 А. Три литиевых модуля Ecosolex RS-RS1100A (15,36 кВт·ч) обеспечивают надежный буфер для сохранения каждого сгенерированного киловатта.
Монтаж и обслуживание СХЭ: как ввести систему в эксплуатацию без рисков
Процесс подключения системы хранения энергии определяет не только ее общую надежность, но и безопасную эксплуатацию всей домашней электросети. Установка СХЭ включает выбор подходящего помещения, подготовку щита автоматики, прокладку силовых кабелей и программную настройку приоритетов работы. Для монтажа выбирают сухое, проветриваемое помещение с плюсовой температурой, защищенное от прямого попадания солнечных лучей и влаги. Правильное размещение модулей снижает износ литиевых ячеек и обеспечивает свободный доступ для технического осмотра.
Попытка самостоятельного монтажа без профильного инженерного образования может привести к опасным последствиям для оборудования и бытовой техники. При подключении силовых цепей важно строго рассчитать сечение токоведущих жил, правильно обжать наконечники и установить защитные автоматы с нужной отключающей способностью. Ошибка в фазировке или неправильная настройка протокола обмена между инвертором и батареей способна вывести из строя управляющие платы. По этой причине подключение системы лучше доверить квалифицированным электрикам, обладающим допуском к работе с высоковольтными и литиевыми энергетическими установками.
Дальнейшее обслуживание правильно смонтированной системы хранения энергии требует минимальных усилий от владельца объекта. Литий-железо-фосфатные АКБ не требуют долива электролита или постоянного контроля уровня заряда – за химическими процессами непрерывно следит встроенная плата BMS. Владельцу достаточно раз в полгода визуально осматривать надежность затяжки клеммных соединений, очищать вентиляционные решетки инвертора от пыли и отслеживать показатели через мобильное приложение. Профессиональный монтаж и базовый уход гарантируют стабильную работу оборудования на многие годы.
Что необходимо проверить на объекте до покупки и монтажа СХЭ
Выбор мощности инвертора и емкости аккумуляторов – это только половина дела. На практике интеграция системы резервного питания упирается в параметры существующей электросети и особенности помещения. Чтобы оборудование работало корректно и не выбивало автоматы при первом же включении, перед оформлением заказа стоит проведать несколько ключевых технических моментов.
- Тип ввода и фазность сети. Уточните, какой ввод подведен к объекту – однофазный (220 В) или трехфазный (380 В). Если в доме трехфазный ввод, не всегда обязательно покупать дорогой трехфазный инвертор. Часто рациональнее перекоммутировать распределительный щит и «посадить» все критически важные однофазные приборы (котел, холодильник, освещение, роутер, насос) на одну выделенную фазу, питаемую от доступного однофазного комплекса.
- Выделенная лимитная мощность от РЭС. Зарядка разряженного аккумулятора емкостью 10 кВт·ч требует существенного тока от внешней сети. Если по договору на квартиру или дом выделено всего 3-5 кВт, то при восстановлении сетевого питания суммарная нагрузка от работающих бытовых приборов и зарядок СХЭ может мгновенно выбить вводной автомат. В настройках инвертора важно заранее программно ограничить максимальный ток заряда.
- Состояние заземления и сквозной ноль. Многие современные газовые и пеллетные котлы фазозависимы: для розжига и работы датчика пламени им жизненно необходим четкий рабочий «ноль» и качественное заземление. Некоторые модели инверторов при переходе в автономный режим разрывают нейтраль, из-за чего котел уходит в ошибку. Этот нюанс следует согласовать с инженером до начала монтажных работ.
- Уровень шума и место размещения. Силовые инверторы мощностью от 5 кВт оснащаются активной системой охлаждения с кулерами. При высокой нагрузке или интенсивной зарядке АКБ вентиляторы ощутимо шумят. Размещать силовые блоки в спальне, детской или жилом коридоре не стоит – оптимально выделить место в сухом подвале, гардеробной, топочной или гараже с плюсовой температурой.
- Пусковые токи оборудования. Компрессоры холодильников, кондиционеров и особенно погружных скважинных насосов в момент старта потребляют в 3–5 раз больше своей номинальной мощности. Инвертор на 3 кВт может легко уйти в защиту при попытке одновременно запустить скважинный насос и мощный чайник, поэтому номинал инверторного блока всегда выбирают с запасом на пиковые набросы нагрузки.
Отдельные компоненты для индивидуальных проектов
Если конфигурация вашего объекта требует специфического подхода, вы всегда можете выбрать каждый узел будущей инженерной сети по отдельности. Грамотный выбор компонентов гарантирует долговечную и стабильную эксплуатацию оборудования.
Преобразование тока и координирование работы всех источников питания осуществляют гибридные инверторы. Они управляют приоритетами энергоснабжения и помогают защитить подключенную технику от перепадов напряжения при переключениях. Современные приборы поддерживают дистанционный мониторинг и гибкую настройку алгоритмов работы. Грамотный выбор инвертора гарантирует ровное электроснабжение всего дома.
Накопление запаса электроэнергии для питания приборов во время плановых или аварийных отключений обеспечивают литий-железо-фосфатные батарейные модули. Они рассчитаны на глубокие циклы разряда и выдерживают длительную эксплуатация при соблюдении регламентов монтажа. Интеллектуальная система BMS защищает ячейки от перегрева и неравномерного заряда. Качественные аккумуляторы гарантируют безопасный буфер энергии на долгие годы.
Дополнительный источник электроэнергии, позволяющий снизить потребление из сети, создается на базе фотоэлектрических модулей. В солнечные дни гелиополе покрывает дневные нагрузки дома и одновременно восполняет заряд накопителей. Это существенно уменьшает чеки за электричество и продлевает ресурс основного оборудования. Интеграция панелей делает ваше жилье максимально энергонезависимым.
Совместимые компоненты готовой системы подобраны для упрощения монтажа и согласованной работы силовых плат. Такие комплексы поставляются с понятной топологией подключения для распределительного щита. Заводская сборка исключает проблемы несовместимости протоколов связи между блоками. Вы получаете проверенное инженерами решение, готовое к немедленной эксплуатации.
При продолжительном отсутствии сетевого напряжения страховочным решением выступают топливные генераторы. Автоматический запуск ДВС возможен в том случае, если генератор, инвертор и управляющая автоматика поддерживают совместную работу и правильно настроены. Это помогает снизить риск остановки отопления при длительных отключениях сети. Наличие генератора полностью снимает тревогу во время зимних аварий.
Качественная силовая проводка, автоматические выключатели и устройства защиты от импульсных перенапряжений помогают повысить электрическую и пожарную безопасность системы при правильном подборе и монтаже. Профессиональная сборка предохраняет инвертор и аккумуляторы от повреждения при авариях. Использование надежных коммутационных узлов сохранит проводку в идеальном состоянии. Каждая деталь в распределительном щите отвечает за надежность системы.
Ваша персональная энергонезависимость с ARTLINE
Профессионально спроектированная система автономного питания – это не просто страховка от блэкаутов, а полная уверенность в безопасности и комфорте вашего дома. Забудьте о незапланированных отключениях света, замерзающих котлах и угрозе для чувствительной техники. Эксперты ARTLINE подберут сбалансированный комплект под индивидуальные потребности вашего объекта, организуют точный расчет нагрузок и предложат лучшее оборудование с официальной гарантией. Чтобы система работала стабильно и безупречно, подберите инвертор, АКБ, панели и автоматику в ARTLINE или обратитесь за профессиональной консультацией прямо сейчас!
