Без нормального воздухообмена даже топовая сборка быстро превращается в печь. Под постоянной тяжелой нагрузкой современные процессоры и видеокарты выделяют сотни ватт тепла. Если этот массив горячего воздуха застаивается внутри шасси, автоматика моментально сбрасывает частоты – активируется троттлинг для защиты кристаллов от деградации. Избежать перегрева помогает четкое понимание аэродинамики и правильный подбор охладителей под особенности конкретного корпуса.
Содержание
- Разновидности корпусных вертушек: ключевые различия и назначение
- Сводная таблица выбора корпусных вентиляторов
- Правильный Airflow: вдув, выдув и баланс воздушного потока
- Практическое руководство: как правильно настроить поток воздуха
- Эффективные системы охлаждения и продуваемые корпусы ARTLINE
- Компоненты и готовые решения в магазине ARTLINE
- Качественные сборки ARTLINE со стабильным охлаждением
Разновидности корпусных вертушек: ключевые различия и назначение
Снаружи почти все кулеры выглядят одинаково, но судить по внешности здесь – ошибка. Ключевая разница кроется в геометрии лопастей и углах их атаки. Изготовители проектируют крыльчатку под две конкретные задачи: либо на максимальный прокач объема (CFM), либо на преодоление сопротивления (static pressure, measured in mm H2O). На практике вентиляторы редко бывают строго одного типа, однако смещение баланса в ту или иную сторону определяет сценарий их работы. Если поставить декоративный Airflow-вентилятор впритык к плотной пылевой сетке, он попросту «захлебнется» и потеряет производительность.
Модели с приоритетом на объемный поток (CFM) идеальны для свободного пространства – их ставят на заднюю или верхнюю стенку корпуса без существенных преград. Модели с высоким статическим давлением (mm H2O) сохраняют сильный поток при работе с плотными радиаторами СЖО, радиаторами процессорных кулеров и мелкоячеистыми сетками. Для передней панели корпуса без глухих преград лучше всего подходят универсальные гибридные решения. Выбирать кулер нужно не по двум цифрам из буклета, а по реальному профилю корпуса и наличию фильтрации.

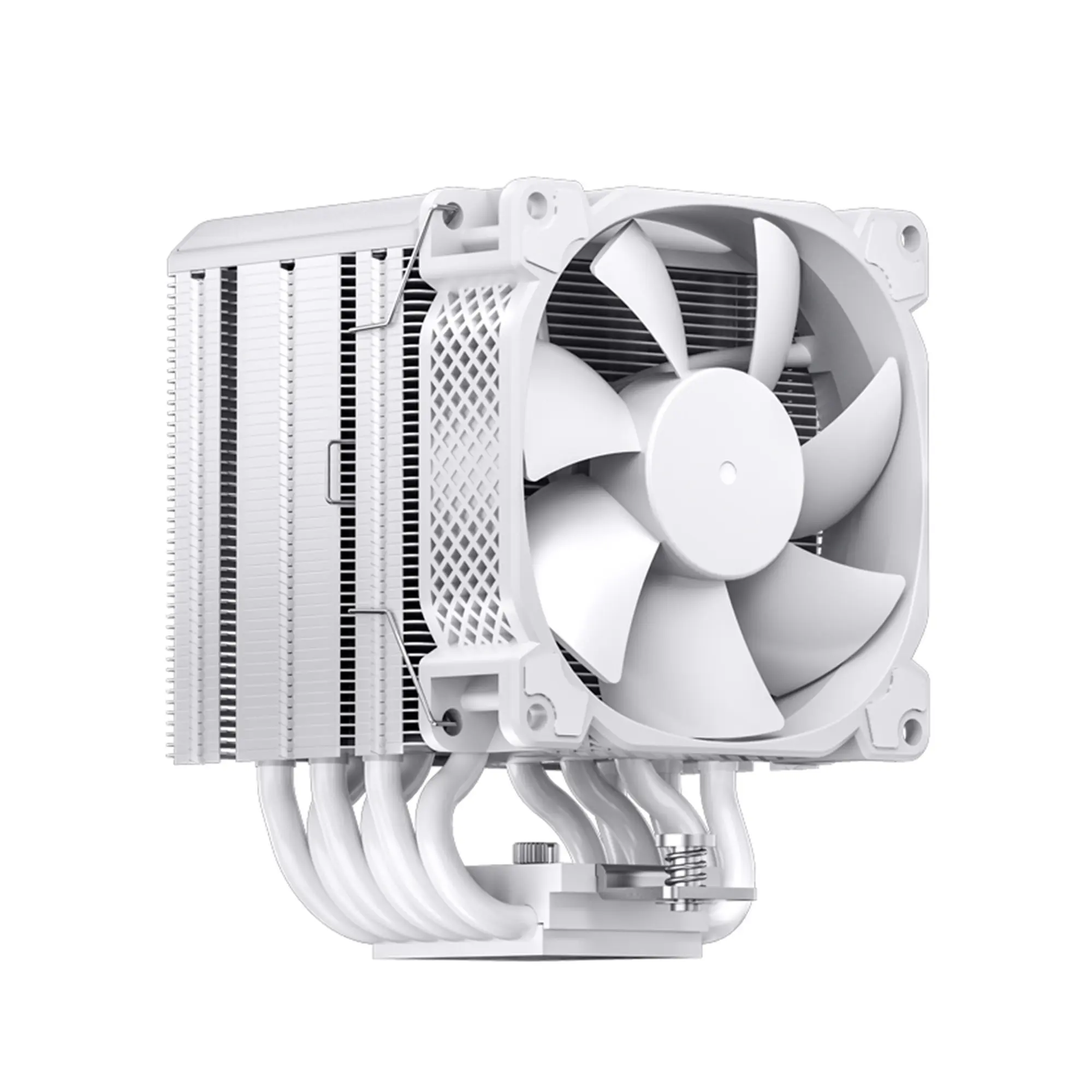

Помимо корпусных вертушек, ключевую роль в отводе тепла от главных узлов выполняют специализированные охладители процессора. Воздушные башенные кулеры передают тепло от основания к радиатору через тепловые трубки, после чего вентилятор отводит его в воздушный поток внутри корпуса.

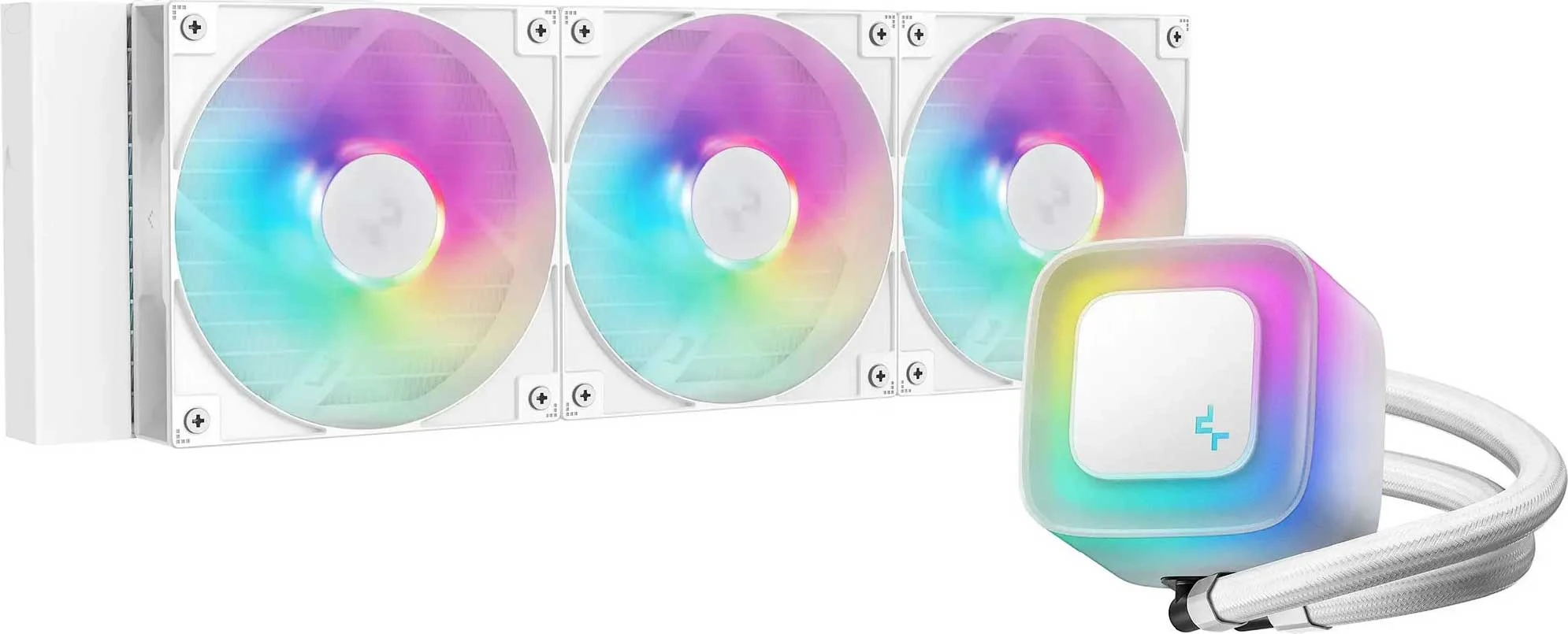

Замкнутые системы жидкостного охлаждения (СЖО) используют хладагент и выносной радиатор. При установке радиатора СЖО на верхнюю или заднюю панель на выдув нагретый воздух сразу выбрасывается за пределы корпуса, уменьшая поступление нагретого воздуха обратно во внутреннее пространство.
Тип используемого подшипника определяет ресурс, акустику и надежность кулера. Базовые подшипники скольжения быстро вырабатывают смазку и начинают шуметь, особенно при горизонтальном монтаже. FDB и шариковые подшипники при качественном исполнении способны обеспечить большой ресурс, который у конкретной модели определяется производителем. Однако уровень шума зависит не только от подшипника, но и от аэродинамики лопастей, скорости вращения и мотора.
Различаются вертушки и по типу управления: 3-pin вентиляторы обычно регулируются изменением напряжения (DC), тогда как 4-pin используют PWM-сигнал. Возможности управления зависят от конкретного вентилятора и контроллера материнской платы. Понимание этих нюансов избавит вас от внезапных перегревов, а выявить текущие неполадки системы поможет наш материал о том, почему тормозит компьютер основные причины диагностика и способы ускорения ПК при высокой нагрузке.
Сводная таблица выбора корпусных вентиляторов
|
Тип вентилятора |
Ключевая характеристика |
Оптимальные зоны установки |
Кому подойдет |
| Airflow (Объемный поток) | Высокий показатель CFM, широкие открытые лопасти | Задняя панель (на выдув), верхняя панель без радиатора СЖО | Владельцам открытых корпусов и простых систем без плотных пылевых фильтров и преград |
| Static Pressure (Статическое давление) | Высокое значение mm H2O, изгиб лопастей под углом | Радиаторы СЖО, башенные кулеры, передняя панель за плотным пылевым фильтром | Тем, кто использует системы водяного охлаждения или корпуса с мелкоячеистыми сетками |
| Гибридные (Balance / Universal) | Сбалансированное соотношение CFM и mm H2O | Передняя панель на вдув, универсальная установка по всему корпусу | Владельцам стандартных игровых корпусов ARTLINE со сквозной вентиляцией для создания баланса Airflow |
| 140 мм (Увеличенный размер) | Высокий CFM при низких оборотах и акустическом комфорте | Передняя и верхняя панели (при наличии креплений 140 мм) | Пользователям, собирающим максимально тихие и мощные системы в средне- и полноразмерных корпусах |
Правильный Airflow: вдув, выдув и баланс воздушного потока
В традиционной компоновке сквозной вектор движения воздуха направлен снизу-спереди вверх-назад. Наружный воздух обычно поступает через переднюю, нижнюю или боковую панели, а нагретый воздух отводится через заднюю и верхнюю панели, при этом естественная конвекция также способствует его подъему. Впрочем, современные корпуса формата «аквариум» или с вертикальной компоновкой могут использовать альтернативные схемы. Главная задача – обеспечить достаточный приток свежего воздуха к наиболее горячим компонентам и эффективный отвод нагретого воздуха.
Для предотвращения быстрого запыления важно правильно настроить давление внутри системного блока. Положительное давление создается, когда объем вдуваемого воздуха слегка превышает объем выдуваемого. Избыточный воздух стравливается через щели, а при правильно организованном притоке через фильтры, как правило, уменьшается количество пыли, попадающей через незащищенные отверстия. Отрицательное давление работает наоборот – вытяжка преобладает, из-за чего корпус начинает активно затягивать пыль отовсюду.
Определить фактический баланс потоков только по паспортным значениям CFM невозможно: на него влияют сопротивление фильтров, радиаторов, решеток и внутренняя компоновка корпуса. Кроме того, внутри любого корпуса всегда присутствует естественная турбулентность – избежать завихрений физически невозможно. На практике достаточно настроить приток чуть активнее вытяжки, если приоритетом является уменьшение подсоса пыли через щели, ориентируясь на реальные температуры и чистоту внутри шасси.
Практическое руководство: как правильно настроить поток воздуха
Для создания эффективного сквозного Airflow без образования застойных зон выполняйте следующие шаги при сборке:
- Монтируйте передние вентиляторы на вдув. Забор воздуха должен идти с улицы внутрь корпуса. Если на рамке нет стрелок, у большинства обычных вентиляторов воздух движется от открытой стороны крыльчатки к стороне со стойками двигателя.
- Установите вытяжной вентилятор на задней панели. Закрепите его так, чтобы поток выдувался наружу. Он помогает отводить нагретый воздух от зоны процессорного кулера наружу корпуса.
- Отрегулируйте верхние вертушки. В классическом корпусе верхний контур обычно работает на выдув. Если верхняя вертушка всего одна, сместите ее к задней стенке, чтобы уменьшить вероятность того, что она будет напрямую вытягивать часть свежего воздуха, поступающего через переднюю панель.
- Настройте кривые оборотов (PWM) в BIOS. Настройте кривые вентиляторов так, чтобы обеспечить небольшой перевес притока над вытяжкой, а затем проверьте температуры компонентов и уровень запыленности корпуса. Точное соотношение всегда зависит от количества вентиляторов и сопротивления фильтров.
Эффективные системы охлаждения и продуваемые корпусы ARTLINE
Правильно организованная вентиляция способна заметно снизить рабочие температуры компонентов и/или позволить уменьшить скорость вращения вентиляторов при сохранении приемлемого температурного режима. Если штатная вентиляция корпуса не справляется с тепловыделением компонентов, настало время для планового апгрейда.

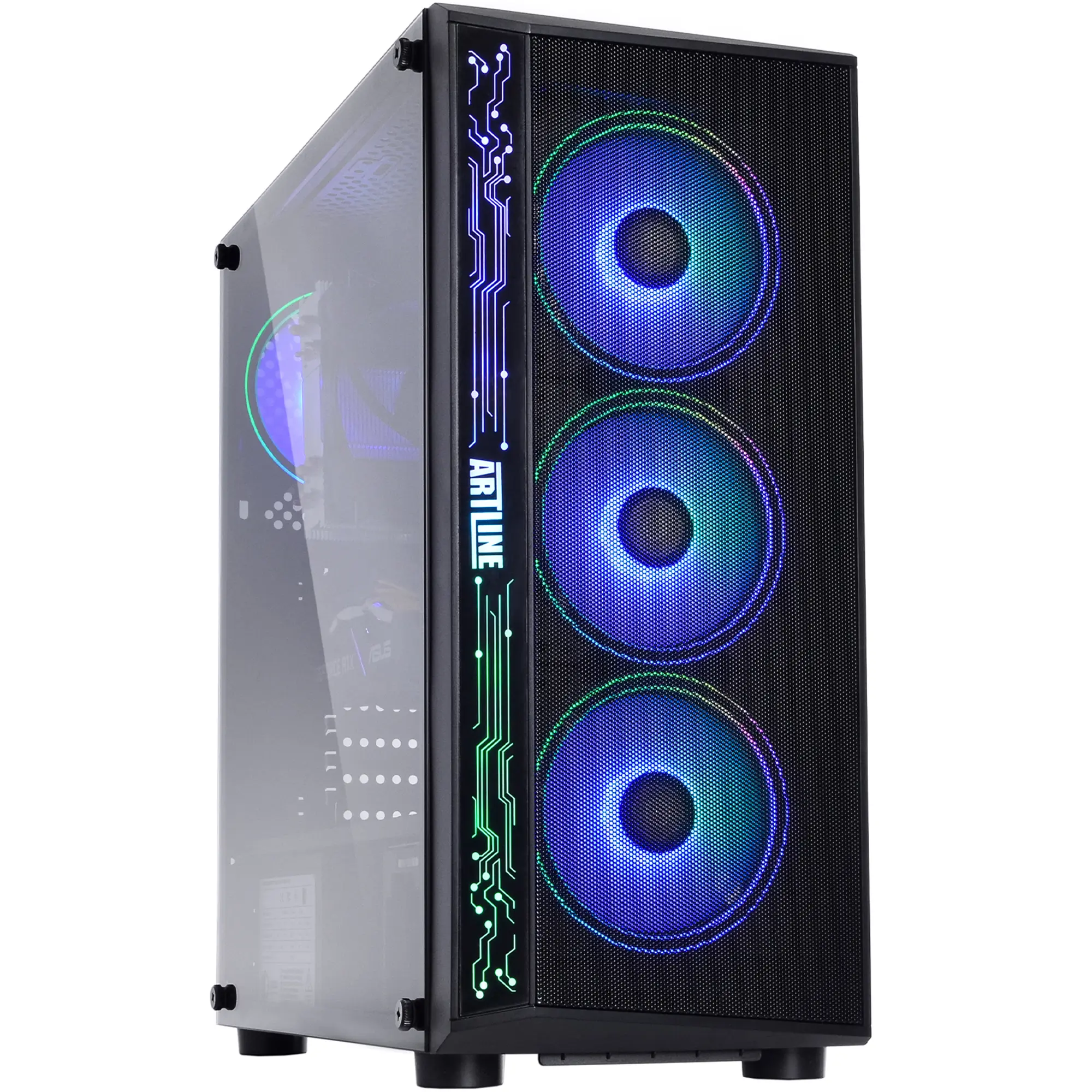

Даже топовые вентиляторы окажутся бессильны, если они заперты за глухой пластиковой или стеклянной панелью. Современные корпуса ARTLINE с сетчатым фасадом обеспечивают хороший приток воздуха при относительно небольшом сопротивлении и часто оснащаются удобными пылевыми фильтрами.
Компоненты и готовые решения в магазине ARTLINE
При проектировании надежной системы важно учитывать тепловыделение всех ключевых узлов. Современным высокопроизводительным многоядерным процессорам требуется эффективный отвод тепла от теплораспределительной крышки к радиатору системы охлаждения для поддержания высоких частот под нагрузкой.
В большинстве мощных игровых ПК видеокарта является одним из основных источников тепла, требуя достаточного притока свежего воздуха к области графического адаптера. Перед покупкой компонента прочитайте наше руководство о том, какая видеокарта нужна для игр, чтобы точно подобрать габариты карты и оценить ее систему охлаждения под ваш корпус.
Качественный блок питания с высоким КПД имеет меньшие потери энергии и выделяет меньше собственного тепла, что снижает дополнительный нагрев воздуха внутри корпуса. Точно посчитать суммарное потребление поможет статья про то, сколько ватт нужно для игрового ПК расчет энергопотребления и выбор блока питания с наглядными примерами расчета.
Если вы не хотите тратить время на подбор кулеров, расчет сопротивления и укладку проводов, доверьте эту работу профессионалам. Инженеры ARTLINE закладывают грамотный баланс Airflow еще на этапе проектирования каждой конфигурации.
Качественные сборки ARTLINE со стабильным охлаждением
В нашем каталоге представлен широкий выбор готовых ПК и компонентов с грамотно подобранной системой охлаждения для стабильной и комфортной по уровню шума работы. Каждая машина проходит многочасовые стресс-тесты под высокой нагрузкой, позволяющие проверить стабильность работы и эффективность отвода тепла.
Вы получаете полностью готовый к работе системный блок с официальной гарантией и аккуратным кабель-менеджментом. Перейдите в каталог, чтобы подобрать оптимальный компьютер или обновленные комплектующие под любые задачи.
