Без нормального повітрообміну навіть топова збірка швидко перетворюється на піч. Під постійним важким навантаженням сучасні процесори та відеокарти виділяють сотні ват тепла. Якщо цей масив гарячого повітря застоюється всередині шасі, автоматика моментально скидає частоти – активується троттлінг для захисту кристалів від деградації. Уникнути перегріву допомагає чітке розуміння аеродинаміки та правильний підбір охолоджувачів під особливості конкретного корпуса.
Зміст
- Різновиди корпусних вертушок: ключові відмінності та призначення
- Зведена таблиця вибору корпусних вентиляторів
- Правильний Airflow: вдув, видув і баланс повітряного потоку
- Практичне керівництво: як правильно налаштувати потік повітря
- Ефективні системи охолодження та продувні корпуси ARTLINE
- Компоненти та готові рішення в магазині ARTLINE
- Якісні збірки ARTLINE зі стабільним охолодженням
Різновиди корпусних вертушок: ключові відмінності та призначення
Зовні майже всі кулери виглядають однаково, але судити за зовнішністю тут – помилка. Ключова різниця криється в геометрії лопатей та кутах їхньої атаки. Виробники проєктують крильчатку під дві конкретні задачі: або на максимальне прокачування об'єму (CFM), або на подолання опору (static pressure, measured in mm H2O). На практиці вентилятори рідко бувають суворо одного типу, однак зміщення балансу в той чи інший бік визначає сценарій їхньої роботи. Якщо поставити декоративний Airflow-вентилятор впритул до щільної пилової сітки, він просто «захлинеться» і втратить продуктивність.
Моделі з пріоритетом на об'ємний потік (CFM) ідеальні для вільного простору – їх ставлять на задню або верхню стінку корпуса без суттєвих перешкод. Моделі з високим статичним тиском (mm H2O) зберігають сильний потік при роботі з щільними радіаторами СРО, радіаторами процесорних кулерів та дрібносітчастими сітками. Для передньої панелі корпуса без глухих перешкод найкраще підходять універсальні гібридні рішення. Вибирати кулер потрібно не за двома цифрами з буклета, а за реальним профілем корпуса та наявністю фільтрації.

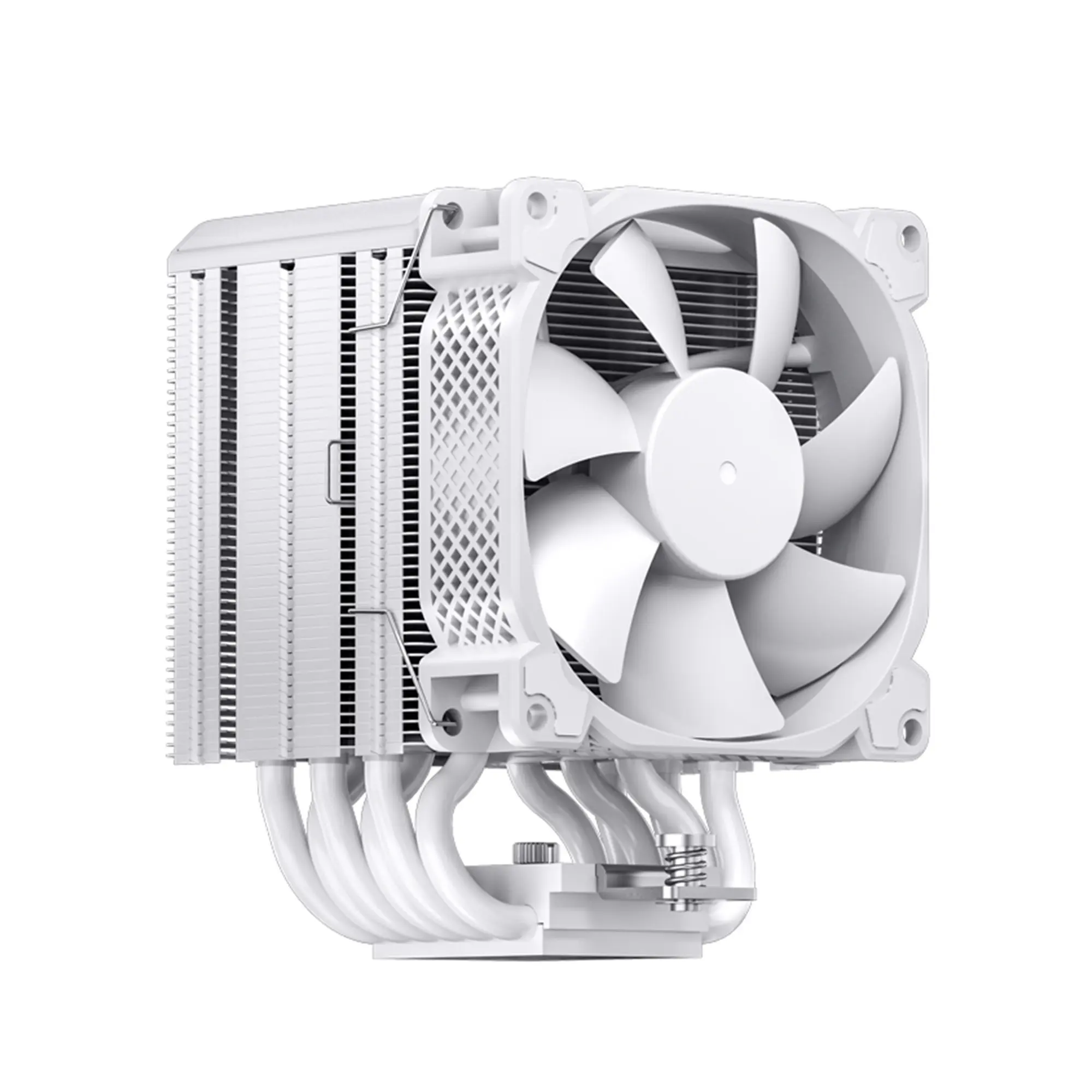

Окрім корпусних вертушок, ключову роль у відведенні тепла від головних вузлів виконують спеціалізовані охолоджувачі процесора. Повітряні баштові кулери передають тепло від основи до радіатора через теплові трубки, після чого вентилятор відводить його в повітряний потік усередині корпуса.

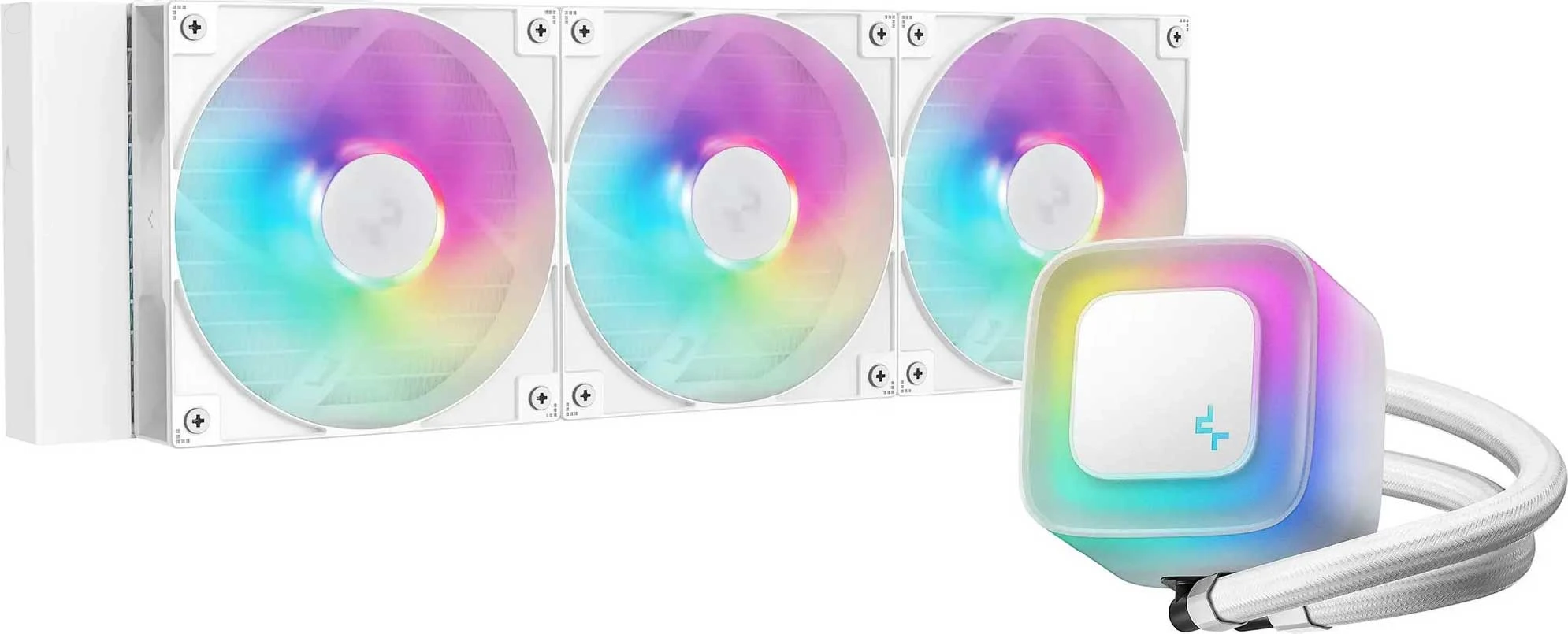

Замкнуті системи рідинного охолодження (СРО) використовують хладагент і виносний радіатор. При встановленні радіатора СРО на верхню або задню панель на видув нагріте повітря одразу викидається за межі корпуса, зменшуючи надходження нагрітого повітря назад у внутрішній простір.
Тип використовуваного підшипника визначає ресурс, акустику та надійність кулера. Базові підшипники ковзання швидко виробляють мастило і починають шуміти, особливо при горизонтальному монтажі. FDB та кулькові підшипники при якісному виконанні здатні забезпечити великий ресурс, який у конкретної моделі визначається виробником. Однак рівень шуму залежить не тільки від підшипника, а й від аеродинаміки лопатей, швидкості обертання та мотора.
Різняться вертушки і за типом управління: 3-pin вентилятори зазвичай регулюються зміною напруги (DC), тоді як 4-pin використовують PWM-сигнал. Можливості управління залежать від конкретного вентилятора та контролера материнської плати. Розуміння цих нюансів позбавить вас від раптових перегрівів, а виявити поточні неполадки системи допоможе наш матеріал про те, чому гальмує комп'ютер основні причини діагностика та способи прискорення ПК при високому навантаженні.
Зведена таблиця вибору корпусних вентиляторів
|
Тип вентилятора |
Ключова характеристика |
Оптимальні зони встановлення |
Кому підійде |
| Airflow (Об'ємний потік) | Високий показник CFM, широкі відкриті лопаті | Задня панель (на видув), верхня панель без радіатора СРО | Власникам відкритих корпусів та простих систем без щільних пилових фільтрів і перешкод |
| Static Pressure (Статичний тиск) | Високе значення mm H2O, вигин лопатей під кутом | Радіатори СРО, баштові кулери, передня панель за щільним пиловим фільтром | Тим, хто використовує системи водяного охолодження або корпуси з дрібносітчастими сітками |
| Гібридні (Balance / Universal) | Збалансоване співвідношення CFM та mm H2O | Передня панель на вдув, універсальне встановлення по всьому корпусу | Власникам стандартних ігрових корпусів ARTLINE з наскрізною вентиляцією для створення балансу Airflow |
| 140 мм (Збільшений розмір) | Високий CFM при низьких обертах та акустичному комфорті | Передня та верхня панелі (за наявності кріплень 140 мм) | Користувачам, які збирають максимально тихі та потужні системи в середньо- та повнорозмірних корпусах |
Правильний Airflow: вдув, видув і баланс повітряного потоку
У традиційному компонуванні наскрізний вектор руху повітря спрямований знизу-спереду вгору-назад. Зовнішнє повітря зазвичай надходить через передню, нижню або бічну панелі, а нагріте повітря відводиться через задню та верхню панелі, при цьому природна конвекція також сприяє його підйому. Втім, сучасні корпуси формату «акваріум» або з вертикальним компонуванням можуть використовувати альтернативні схеми. Головне завдання – забезпечити достатній приплив свіжого повітря до найгарячіших компонентів та ефективне відведення нагрітого повітря.
Для запобігання швидкому запиленню важливо правильно налаштувати тиск усередині системного блоку. Позитивний тиск створюється, коли об'єм повітря, що вдувається, трохи перевищує об'єм того, що видувається. Надлишкове повітря стравляється через щілини, а при правильно організованому припливі через фільтри, як правило, зменшується кількість пилу, що потрапляє через незахищені отвори. Негативний тиск працює навпаки – витяжка переважає, через що корпус починає активно затягувати пил звідусіль.
Визначити фактичний баланс потоків тільки за паспортними значеннями CFM неможливо: на нього впливають опір фільтрів, радіаторів, решіток та внутрішнє компонування корпуса. Крім того, всередині будь-якого корпуса завжди присутня природна турбулентність – уникнути завихрень фізично неможливо. На практиці достатньо налаштувати приплив трохи активніше за витяжку, якщо пріоритетом є зменшення підсмоктування пилу через щілини, орієнтуючись на реальні температури та чистоту всередині шасі.
Практичне керівництво: як правильно налаштувати потік повітря
Для створення ефективного наскрізного Airflow без утворення застійних зон виконуйте наступні кроки при збірці:
- Монтуйте передні вентилятори на вдув. Забір повітря має йти з вулиці всередину корпуса. Якщо на рамці немає стрілок, у більшості звичайних вентиляторів повітря рухається від відкритої сторони крильчатки до сторони зі стійками двигуна.
- Встановіть витяжний вентилятор на задній панелі. Закріпіть його так, щоб потік видувався назовні. Він допомагає відводити нагріте повітря від зони процесорного кулера назовні корпуса.
- Відрегулюйте верхні вертушки. У класичному корпусі верхній контур зазвичай працює на видув. Якщо верхня вертушка всього одна, змістіть її до задньої стінки, щоб зменшити ймовірність того, що вона буде напряму витягувати частину свіжого повітря, яке надходить через передню панель.
- Налаштуйте криві обертів (PWM) у BIOS. Налаштуйте криві вентиляторів так, щоб забезпечити невелику перевагу припливу над витяжкою, а потім перевірте температури компонентів та рівень запиленості корпуса. Точне співвідношення завжди залежить від кількості вентиляторів та опору фільтрів.
Ефективні системи охолодження та продувні корпуси ARTLINE
Правильно організована вентиляція здатна помітно знизити робочі температури компонентів та/або дозволити зменшити швидкість обертання вентиляторів при збереженні прийнятного температурного режиму. Якщо штатна вентиляція корпуса не справляється з тепловиділенням компонентів, настав час для планового апгрейду.

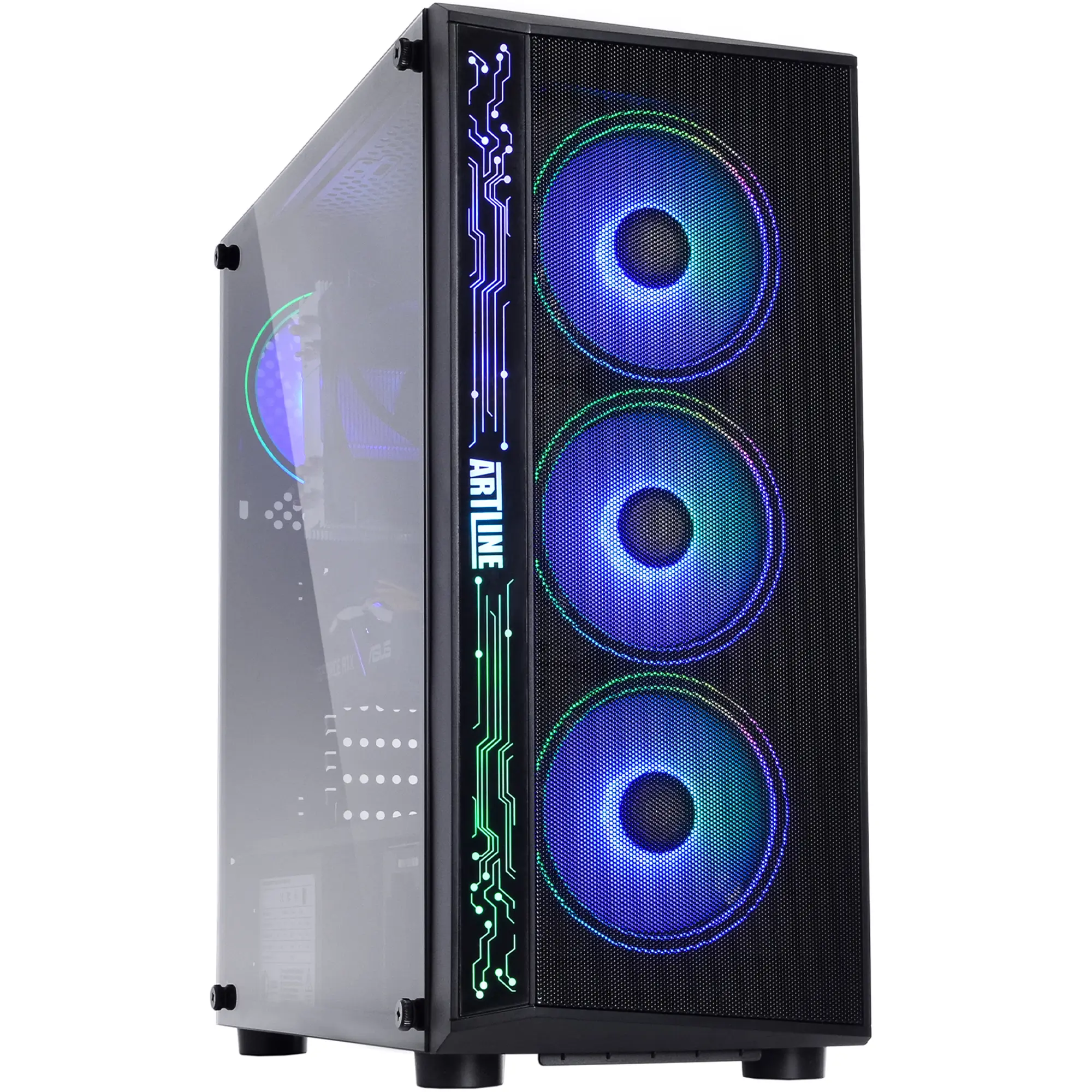

Навіть топові вентилятори виявляться безсилими, якщо вони заперті за глухою пластиковою або скляною панеллю. Сучасні корпуси ARTLINE з сітчастим фасадом забезпечують хороший приплив повітря при відносно невеликому опорі та часто оснащуються зручними пиловими фільтрами.
Компоненти та готові рішення в магазині ARTLINE
При проєктуванні надійної системи важливо враховувати тепловиділення всіх ключових вузлів. Сучасним високопродуктивним багатоядерним процесорам потрібне ефективне відведення тепла від теплорозподільної кришки до радіатора системи охолодження для підтримки високих частот під навантаженням.
У більшості потужних ігрових ПК відеокарта є одним із основних джерел тепла, вимагаючи достатнього припливу свіжого повітря до області графічного адаптера. Перед купівлею компонента прочитайте наше керівництво про те, яка відеокарта потрібна для ігор, щоб точно підібрати габарити карти та оцінити її систему охолодження під ваш корпус.
Якісний блок живлення з високим ККД має менші втрати енергії та виділяє менше власного тепла, що знижує додатковий нагрів повітря всередині корпуса. Точно порахувати сумарне споживання допоможе стаття про те, скільки ват потрібно для ігрового ПК розрахунок енергоспоживання та вибір блока живлення з наочними прикладами розрахунку.
Якщо ви не хочете витрачати час на підбір кулерів, розрахунок опору та укладання дротів, довірте цю роботу професіоналам. Інженери ARTLINE закладають грамотний баланс Airflow ще на етапі проєктування кожної конфігурації.
Якісні збірки ARTLINE зі стабільним охолодженням
У нашому каталозі представлений широкий вибір готових ПК та компонентів із грамотно підібраною системою охолодження для стабільної та комфортної за рівнем шуму роботи. Кожна машина проходить багатогодинні стрес-тести під високим навантаженням, які дозволяють перевірити стабільність роботи та ефективність відведення тепла.
Ви отримуєте повністю готовий до роботи системний блок з офіційною гарантією та акуратним кабель-менеджментом. Перейдіть до каталогу, щоб підібрати оптимальний комп'ютер або оновлені комплектуючі під будь-які задачі.
