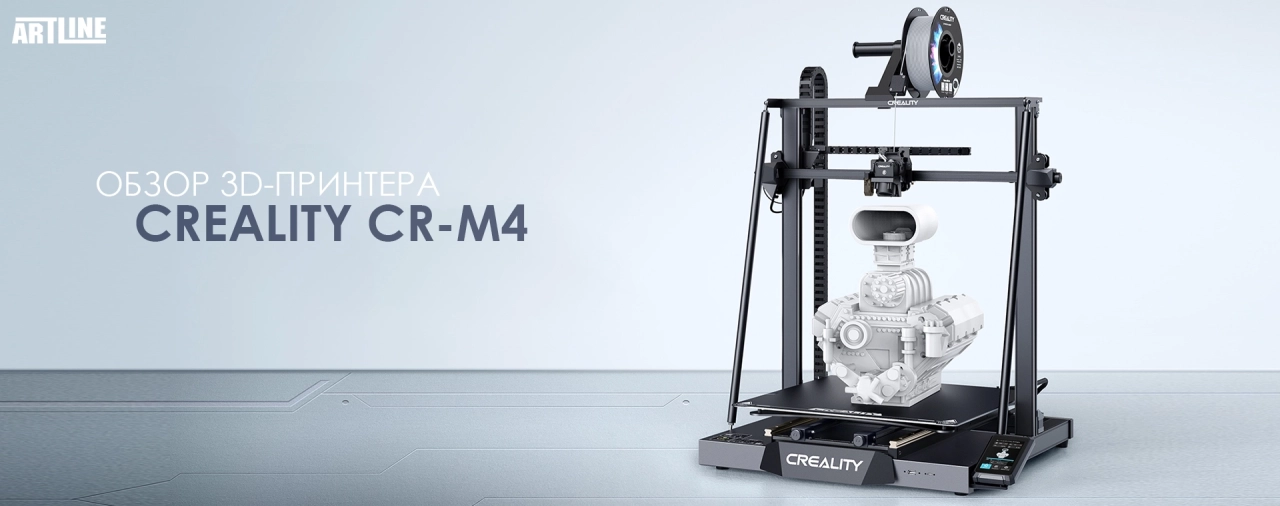

Обзор Creality CR-M4: огромная промышленная рабочая лошадка

Компания Creality выпустила поистине огромный 3D-принтер. CR-M4 представляет собой настолько переработанную модель, что производитель называет ее «квазииндустриальной» и в рекламе предлагает печатать самые нестандартные и крупные детали. Среди них полноразмерная средневековая броня и драконы. В этом обзоре мы детально рассмотрим все особенности этого устройства.

Содержание:

1. Технические характеристики
2. Комплект поставки
3. Дизайн Creality CR-M4
4. Creality CR-M4 против Anycubic Kobra Max и Elegoo Neptune Max
5. Сборка Creality CR-M4
6. Выравнивание
7. Загрузка нити
8. Подготовка файлов/программного обеспечения для Creality CR-M4
9. Тестовая печать
10. Выводы
11. Где купить Creality CR-M4?

Creality CR-M4 рассчитан на долгую работу. Об этом свидетельствует наличие линейных направляющих по оси Y, увеличенный шаговый двигатель Y и более мощный, чем обычно, блок питания мощностью 800 Вт. Здесь используется цельнометаллический хотенд в стиле Volcano. Но производитель немного ошибся, ведь массивный принтер в сочетании с изящным соплом диаметром 0.4 мм выглядит не лучшим образом.

Точное автоматическое выравнивание, прямой привод Sprite и гибкая поверхность станины упрощают процесс печати. Однако CR-M4 занимает большую площадь – почти полный квадратный метр (450×450×470 мм). Некоторым пользователям придется покупать новые столешницы, чтобы печатать на Creality CR-M4. В то же время это лучший (или один из лучших) принтеров для печати больших изделий без разрезания их предварительно на небольшие кусочки. Например, это может быть броня для косплея или какой-то зверь.

Технические характеристики

Вот основные особенности Creality CR-M4:

• Размер сборки: 450 x 450 x 470 мм;
• Материал: PLA/PETG/TPU/ABS (до 300 градусов);
• Тип экструдера: с прямым приводом;
• Сопло: 0.4 мм (собственное);
• Сборочная платформа: лист пружинной стали с подогревом;
• Выравнивание кровати: автоматическое, CR Touch;
• Датчик биения нити накала: да;
• Подключение: через USB-накопитель, USB Type C, LAN;
• Интерфейс: цветной сенсорный экран 4.3 дюйма, съемный;
• Занимаемая площадь: 655 x 700 x 865 мм;
• Вес: 22.48 кг.

Комплект поставки

Creality CR-M4 поставляется со всем необходимым для настройки принтера. Вы получаете инструменты для сборки и обслуживания, боковые ножи, металлический скребок, один запасной хотэнд с предустановленной насадкой и USB-накопитель для передачи файлов. Для начала работы также имеется образец белого PLA весом 500 г.

На USB-накопителе есть очень полезное короткое видео по сборке принтера. Также в комплекте есть файл руководства в формате PDF, установочный файл Creality Print и два образца моделей в предварительно нарезанном формате .gcode и .stl.

Дизайн Creality CR-M4

Creality CR-M4 – это очень большой принтер, похожий на популярный CR-10, который имеет тот же объем сборки, что и CR-10 Max 2019 года. Инженеры значительно улучшили конструкцию, добавив гладкие стальные линейные направляющие и более крупный блок питания мощностью 800 Вт. Из-за наличия шагового двигателя по оси Y CR-M4 может обрабатывать колоссальные 30 кг материала на своей рабочей пластине.

Как и ожидалось, устройство имеет двойную ось Z, ремень для синхронизации и рулевые тяги для устойчивости. Прочные кабельные цепи защищают проводку осей Z и X, но не Y. Когда мы смотрели, как ось Y перемещается так же, как и ось X, у нас даже возникло подозрение, что кабельные цепи – это, возможно, больше показуха, чем необходимость.

Цельнометаллический прямой привод Sprite почти такой же, как у Ender 3 S1 Pro премиум-класса. Но здесь более длинное сопло типа Volcano, которое нагревает больше материала и обеспечивает более быструю печать. К сожалению, Creality использует специальную насадку, которую можно найти только на сайте производителя и в его родственной компании Sovol.

Входящая в комплект стандартная насадка имеет размер 0.4 мм, что является распространенной проблемой для большинства 3D-принтеров, так как этого совершенно недостаточно для крупных сборок. Компания Creality заверяет, что скоро станут доступны насадки большего размера.

Специальная насадка Creality с высокой производительностью, как и насадка на Ender 5 S1, может сбить с толку некоторых людей. Она похожа на Volcano и даже имеет такую же длину резьбы. Мы даже попробовали установить сопло Volcano диаметром 0.6 мм в CR-M4, надеясь сэкономить несколько дней на печати тестовых образцов. Но мы быстро поняли, что оно слишком короткое, чтобы очистить кожух вентилятора. Однако не все так плохо. В кожухе большего размера находится вентилятор 4020 с двумя каналами, направленными прямо на кончик сопла, что обеспечивает превосходное охлаждение.

CR-M4 – первая протестированная нашей командой машина Creality со съемным экраном управления. Это оказалось весьма кстати в процессе использования. Устройство настолько большое, что нам пришлось поставить его боком на столешницу. И только благодаря съемному экрану нам не пришлось напрягать шею, чтобы запустить печать.

Держатель катушки крепится сверху, как у Ender, что уменьшает ширину принтера. Мы обнаружили один недостаток на стойке для материала, которая рассчитана на стандартные катушки по 1 кг. Мы хотели использовать очень большую катушку для четырехдневной печати изделия весом более 2000 г.

Зная, что держатель катушки сломается под нагрузкой более чем 2-килограмового рулона, мы использовали настольный держатель катушки, который позаимствовали у принтера меньшего размера. Затем мы пропустили материал вверх по принтеру через кабельную стяжку к установленному сверху датчику биения нити и обратно к прямому приводу. Напряжение при попытке вытащить материал из массивной катушки под странным углом вызвало трение и неприятные линии слоев на результате нашей печати. Если вы хотите использовать этот принтер с очень большими катушками, вам нужно будет найти способ прикрепить их к потолку или стене над принтером.

Принтер имеет 32-битную плату и бесшумные шаговые двигатели. CR-M4 требует сильного охлаждения, поэтому в нем используются массивные вентиляторы. Они остаются включенными, даже когда машина работает на холостом ходу. Существует несколько способов подключения к CR-M4: USB-накопитель, кабель USB-C, кабель RJ45, Wi-Fi и LAN. Хорошая новость в том, что вам не придется использовать крошечные карты Micro SD. Более того, вы сможете отправлять файлы прямо со слайсера через Wi-Fi или локальную сеть.

Небольшое примечание о Wi-Fi, доступ к которому осуществляется через смарт-устройство и веб-сайт Creality Cloud. Облачный сервис предназначен для обмена файлами, покупок, общения, нарезки и отправки файлов для печати на принтеры. Вы можете купить премиум-модели за монеты, заработанные на сайте, или за реальные деньги (за 99 центов можно купить 100 кредитов). С одной стороны, это отлично, что можно быстро найти модель, нарезать и отправить ее прямо с телефона. С другой стороны, Creality не смогла полностью запретить пользователям загружать (и продавать) модели, защищенные авторским правом. Для разработчиков это плохо.

Creality CR-M4 против Anycubic Kobra Max и Elegoo Neptune Max

За последний год мы рассмотрели три больших принтера от трех крупных компаний. Kobra Max от Anycubic и Neptune Max от Elegoo имеют схожие конструкции с объемом печати не менее 400 мм³. В таблице ниже приведены их основные характеристики.

Все три устройства выполняли качественную печать на рабочих пластинах большого размера. CR-M4 и Neptune имеют более простые в использовании гибкие пластины, а Kobra Max и CR-M4 оснащены соплами с высокой скоростью потока, что позволяет ему печатать быстрее. Neptune необходимо сначала выровнять вручную, а Kobra Max и CR-M4 выравниваются полностью автоматически. Neptune Max станет выгодным приобретением для вашего кошелька, но его, как известно, трудно найти.

CR-M4 превосходит конкурентов благодаря более значимым обновлениям: линейные направляющие по оси Y помогают перемещать тяжелую станину, а цельнометаллический хотенд должен предотвращать ее засорение. Это также единственный принтер в этой тройке с поддержкой Wi-Fi.

Есть еще один монстр-принтер – Snapmaker Artisan. Он относится к несколько иному классу. Это двойной экструдер размером 400x400x400 мм со всеми металлическими хотендами. У него есть стеклянная платформа, корпус, лазер и станок с ЧПУ. По сути, это целый цех в одном блоке.

Сборка Creality CR-M4

Собирать этого зверя проще с помощником, поскольку некоторые точки соединения находятся внизу. Как и большинство современных принтеров, он поставляется в полусобранном виде, и для соединения основной части со всеми остальными требуется всего 4 болта. После этого необходимо закрепить буксировочную цепь и прикрутить опоры. Еще два винта крепят экран дисплея к боковой части машины. Проводка очень проста и хорошо маркирована. Нет необходимости искать переключатель напряжения, поскольку на заводе CR-M4 установлено соответствующее напряжение.

Выравнивание

CR-M4 имеет жестко установленную станину без ручной регулировки и использует автоматическое выравнивание для получения идеального первого слоя. Также применяется Creality CR-Touch для зондирования поверхности в 25 точках. Когда вы выравниваете CR-M4 в первый раз, это будет немного неудобно, потому что установка высоты оси Z не включена в программу. Если вы невнимательно следуете руководству, можно легко упустить из виду этот важный шаг.

Чтобы выровнять кровать, сначала нажмите «Подготовка», затем «Автоматическое выравнивание» и «Начать». Устройство проверит 25 точек на кровати. Затем нажмите «Переместить» и вручную верните принтер в положение 0 по оси Z. При первом выполнении цифра 0 должна находиться значительно выше рабочей пластины. Нажмите «Переместить», чтобы вернуться к предыдущему меню. Теперь нажмите «Смещение по оси Z» и опустите сопло, пока оно не соскребет лист бумаги. Вы можете точно настроить высоту Z в меню во время печати. Однако мы не посчитали это необходимым.

Загрузка нити

CR-M4 оснащен простым в использовании прямым приводом Sprite и легким экструдером Creality. Предустановленной программы загрузки нити нет, но разъем для нее настолько короткий, что ее можно загружать и выгружать вручную. Сначала разогрейте хотэнд, нажав «Подготовить». Выберите кнопку «Предварительный нагрев», соответствующую вашей нити. Предустановки для PLA и ABS расположены в главном меню, а настройки для PETG, TPU, нейлона, PA и «самоопределяемых» моделей – на вторичном экране. Все это можно настроить по своему вкусу в разделе меню «Дополнительно».

Как только температура сопла достигнет заданного значения, установите катушку на стойку, пропустите нить через детектор биения и вставьте ее в верхнее отверстие. Ослабьте натяжение рычага и протолкните нить – ей нужно всего несколько сантиметров, чтобы достичь сопла. Вы также можете продвинуть нить механически, используя кнопку «Подача/возврат» в меню «Подготовка». Чтобы выгрузить или изменить цвета, просто выполните обратный процесс.

Подготовка файлов/программного обеспечения для Creality CR-M4

CR-M4 поставляется с программой Creality Print и слайсером собственной разработки, который очень прост в использовании и имеет множество предустановок для нитей. Он устроен немного иначе, чем Cura или PrusaSlicer, но все те же функции там есть. Creality Print предоставляет удаленный доступ к принтеру через локальную сеть или Creality Cloud. На данный момент встроенных профилей для Cura или PrusaSlicer нет. Для этого еще рано, поскольку машина доступна только для предварительного заказа. Но вы можете легко запустить CR-M4, используя профиль CR-Max. Creality CR-M4 поставляется с образцом PLA весом 500 грамм. Но вам понадобится гораздо больше нити для принтера такого размера.

Тестовая печать

Мы начали наши испытания с предварительно нарезанной тестовой модели кролика, который раньше поставлялся с принтерами Creality. Для начала мы использовали нить PLA. Когда мы видели тестовую распечатку этого кролика на других принтерах, обычно она была немного грубовата из-за ниток между ушами. Однако CR-M4 напечатал кролика очень плавно, с чистыми ушками, что вселило большие надежды.

Дальше нам пришлось «играть по-крупному». Мы напечатали песочные часы Clockspring высотой 30.5 см из материала Overture Silk PLA Copper. Поскольку у нас был только один рулон, нам пришлось ограничить размер модели до 183% и 988 граммов нити. Мы могли бы получить отпечаток большего размера, если бы придерживались стандартной высоты слоя 0.2 мм и ширины 0.4 мм. Однако нам удалось сэкономить два дня времени печати, используя профиль «Фальшивая шестерка», в котором использовалась высота слоя 0.28 мм и ширина 0.64.

Мы не потеряли ни одной детали, потому что модель была почти в два раза больше запланированного размера. Стены получились очень гладкими, и в сложном сетчатом узоре не было вообще никаких ниток. Эта печать заняла 2 дня, 16 часов и 48 минут при скорости 65 мм/с.

Бонусное фото: трудно показать, насколько велики эти принты без чего-то, что поможет увидеть масштаб, поэтому вот «Песочные часы Clockspring» с куклой высотой 29.21 см.

Принтер CR-M4 достаточно велик, чтобы печатать животных из воздушных шаров в натуральную величину. Поэтому мы использовали модель Chelsey Creates Things. Этот единорог из PETG имеет высоту 30.5 см и остается полупрозрачным благодаря использованию всего двух стенок.

Результат получился гладким, без каких-либо намеков на колебания по оси Z. Единственные шероховатые пятна видны в местах соприкосновения опоры с животом и подбородком. Одним из преимуществ такого заполнения модели является то, что оно образуется только там, где это абсолютно необходимо, например, на спине, хвосте и голове единорога. Мы также использовали экспериментальную опору и настройку сопла «Фальш-0.6», при которой использовалась высота слоя 0.28 мм, ширина линии 0.64 мм и скорость 65 мм/с. При печати было использовано 378 граммов нити, но работа была завершена всего за 24 часа 38 минут. Мы использовали прозрачный синий цвет ProtoMaker PETG.

CR-M4 оснащен прямым приводом Sprite, который невероятно хорошо справляется с мягкими материалами, такими как TPU. На момент написания этого обзора нам нужно было сделать баннер с логотипом. Мы использовали Tinkercad, чтобы воссоздать его в 3D и запустить печать по всей кровати. Поскольку CR-M4 не понимает команду замены нити, нам пришлось распечатать его на две половины: нижнюю из TPU Inland White, затем верхнюю из TPU Zyltech Blue.

CR-M4 создал идеально гладкие слои для этого очень тонкого изделия. На надписи были небольшие потертости, но это не более чем несколько черточек. Печать заняла 7 часов 55 минут, высота слоя 0.28 мм и скорость 50 мм/с.

Выводы

CR-M4 – это массивная машина, которая печатает очень большие модели с превосходным качеством. Для него требуется много места, но как только он настроен, использовать его будет просто. С этим устройством можно отказаться от карт Micro SD и печатать удаленно через локальную сеть.

Хот-энд с высоким расходом – отличное дополнение к этому принтеру, хотя он должен был поставляться с соплом большего размера, чем 0.4 мм. Устройство несовместимо с насадками Volcano от E3D, поэтому остается только ждать, пока Creality сделает их доступными. Нам удалось протолкнуть объем 0.6 мм через сопло 0.4 мм, что сэкономило несколько дней времени печати.
