Компьютер для CAD-проектирования

Выбор специализированного компьютера, такого как графическая рабочая станция, для CAD-проектирования всегда зависит от задач, которые он будет выполнять. Это может быть, как суперпроизводительный так и средний компьютер. Например, для работы с 2D графикой достаточно обычной видеокарты, а вот для визуализации больших 3D проектов – нет. Для рендеринга анимированных 3D моделей в максимальном разрешении вообще необходима топовая видеокарта.

Содержание:

1. Что лучше для CAD-проектирования: профессиональная или игровая видеокарта?
2. Как выбрать компьютер для САПР?
3. Процессор для САПР
4. Видеокарта для САПР
5. Оперативная память для САПР
6. Накопитель для САПР
7. Система охлаждения для CAD-проектирования
8. Компьютеры для CAD-проектирования от компании Artline

Процесс сборки ПК для CAD-проектирования всегда сложный – необходимо учитывать все задачи, с которыми компьютер будет работать. Но самой главной задачей всегда является выбор между специализированной и игровой видеокартой.

Что лучше для CAD-проектирования: профессиональная или игровая видеокарта?

Необходимо понимать, что главной задачей игровых видеокарт является максимально быстрое текстурирование и обеспечение максимального быстродействия шейдерных блоков, очень часто в ущерб точности. Специализированные видеокарты предназначены для обеспечения максимальной производительности и точности геометрии. И если игровые видеокарты могут работать как с видеоиграми, так и 2D/3D графикой, то специализированные только с 3D графикой.

При сборке рабочих станций для CAD-проектирования мы предпочитаем специализированные видеокарты. Почему? Специализированные видеоадаптеры имеют более широкий набор встроенных и адаптированных технологий, среди них:

• Высокий уровень сглаживания – 64х. Игровые видеоадаптеры ограничиваются 16х, иногда 32х. Высокий уровень сглаживания особенно важен при работе с монитором с большим разрешением дисплея.
• Тщательно проработанные методики взаимодействия с геометрией, которые ускоряют производительность при работе с анимированными объектами.
• Специально разработанные драйвера, которые предназначены для работы с программами САПР.
• Значительный запас видеопамяти, который позволяет работать с разными участками 3D сцены одновременно.
• Рациональная система использования памяти, которая позволяет выгружать ненужные данные сразу после того, как они становятся неактуальными. Как только появляется возможность освободить место, оно освобождается. Игровые видеокарты справляются с этим хуже.
• Встроенный инструмент управления рабочими столами, который позволяет распределять уже запущенные программы по группам и отображать их на разных мониторах.
• Возможность глубокого мониторинга загруженности видеокарты в том числе и по локальной сети. Также доступен гибкий контроль распределения нагрузки между установленными в системе видеоадаптерами.

Как выбрать компьютер для САПР

Сборка ПК для CAD-проектирования всегда трудная задача – осуществляется тщательный отбор комплектующих под задачи компьютера. Каждый элемент отвечает за нормальную работоспособность всей системы – процессор рассчитывает физику объектов, видеокарта применяет фильтры/эффекты и осуществляет рендеринг, оперативная память обеспечивает оптимальную работоспособность процессора и видеоадаптера, а накопитель поддерживает оптимально быструю загрузку системы и программ.

Комплектующие в таком компьютере должны быть примерно одного уровня производительности, чтобы обеспечивать максимально эффективную работу во время CAD-проектирования.

Процессор для САПР

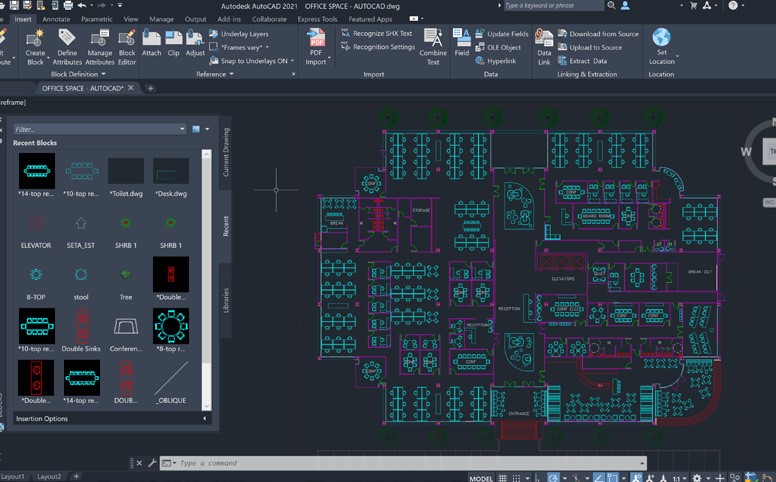

Для AutoCAD 2020 важна тактовая частота, не многопоточность. Именно поэтому для нормального функционирования этой программы достаточно процессора среднего уровня производительности. Минимально приемлемым процессором для САПР считается Intel Core i5-10400F 2.9-4.3Ghz.

Многопоточность необходима только если вы работаете с несколькими программами одновременно, она позволит повысить общую производительность. Многопоточность особенно важна если вы работаете с Autodesk Inventor и Revit (они поддерживают нормальную работу этой технологии). Среди процессоров, которые используют технологию многопоточности, мы рекомендуем Intel Core i7-10700KF 3.8-5.1Ghz.

ПК для симуляции, сложного анализа и проектирования с последующей визуализацией «тяжелых» объектов нуждается в более мощном процессоре – мы рекомендуем Intel Core i9-10900KF 3.7-5.3Ghz. 10 ядер вместе с технологией многопоточности обеспечивают максимальный комфорт при работе с CAD-проектированием.

Видеокарта для САПР

Видеокарта используется для визуализации трехмерных сцен. Для САПР больше подходят специализированные Quadro видеокарты. В сравнении с игровыми GTX и RTX они обладают большим количеством вычислительных мощностей для работы с CAD-проектированием.

Для работы с небольшими проектами подойдет любая видеокарта Quadro начального уровня. Quadro P620, Quadro P1000, Quadro P2000 – все они поддерживают и используют широкий набор встроенных и адаптированных технологий, часть из которых мы описали выше.

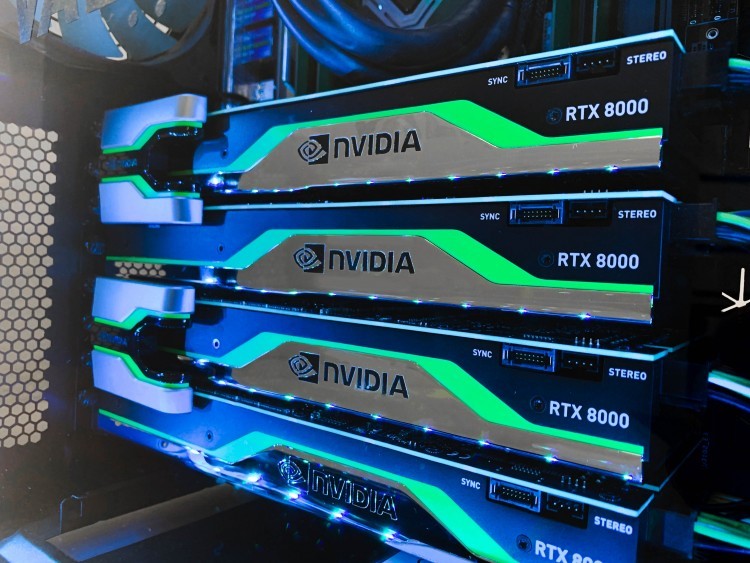

Если же вы работаете в большинстве случаев с очень большими проектами, отлично подойдет Quadro RTX6000 или Quadro RTX8000. Они обладают 24 и 48 ГБ видеопамяти соответственно. Если даже этого объема видеопамяти не хватает, можно объединить 2 видеокарты с помощью технологии NVLINK и заметно расширить ее.

Видеокарты работают быстрее процессоров, поэтому они прекрасно справляются с потоковой визуализацией. Их видеопамять обладает большей тактовой частотой чем оперативная память, которую использует процессор. В этом кроется их секрет.

Оперативная память для САПР

CAD-проектирование требует значительного объема оперативной памяти. В минимальных требованиях AutoCAD 2020 прописано 8 ГБ, но практика показывает, что этого мало, необходимо 16 ГБ. Такие же требования представлены для всех программ компании Autodesk.

Оптимальным количеством считается 32 ГБ ОЗУ – его будет достаточно для большинства задач, без учета самых комплексных и самых сложных. Для комплексных и сложных рекомендуем использовать 64 ГБ ОЗУ. 128 и 256 ГБ ОЗУ вряд ли будут необходимы для вашей работы.

Касательно типа оперативной памяти, рекомендуем DDR4, DDR3 уже устарела. Частота ОЗУ должна быть максимальной – чем она выше, тем лучше она взаимодействует с процессором.

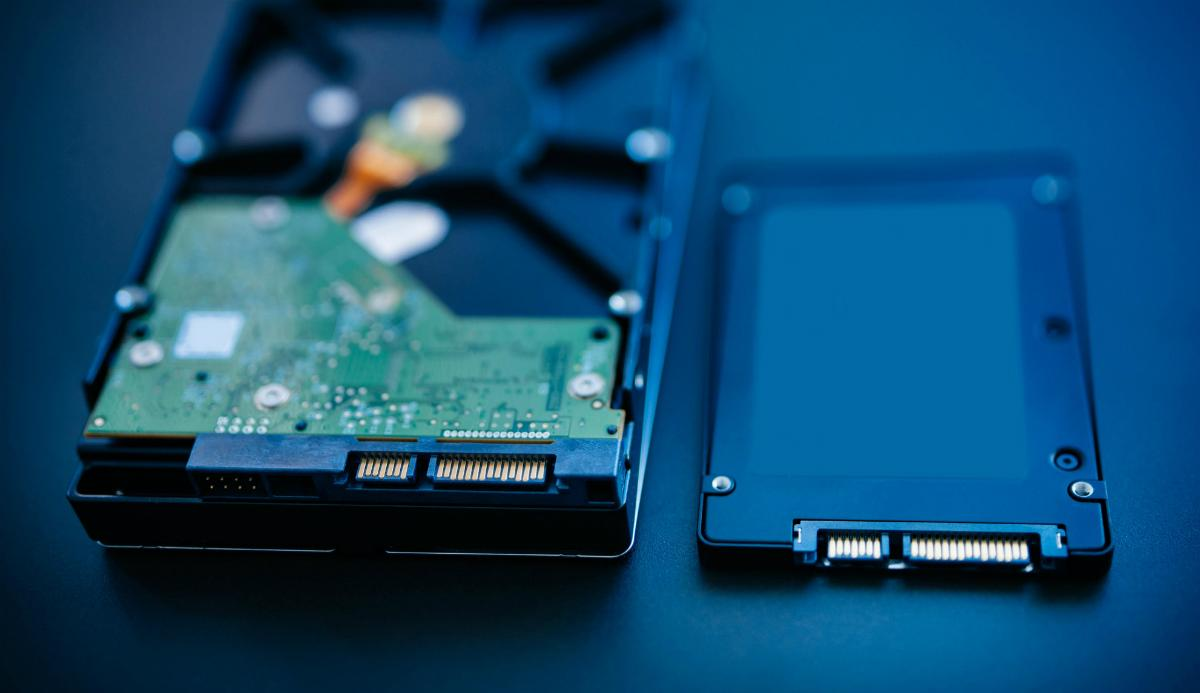

Накопитель для САПР

Большинство ПК для CAD-проектирования используют 2 накопителя – SSD и HDD, в редких случаях 3 - SSD M.2, SSD SATA и HDD. Тандем из 3 накопителей используется в сборках высокопроизводительного уровня для обеспечения максимального комфорта и производительности при работе с комплексными и сложными процессами.

Почему так много накопителей и для чего они нужны? Независимо от их количества (2 или 3), SSD SATA используется для загрузки системы и программ, SSD M.2 для использования текущих (временных) файлов, а HDD для хранения видеоигр (если вы ими увлекаетесь), готовых проектов и ненужных исходников. Такой подход к использованию пространства максимально улучшает скорость загрузки системы и программ.

Кстати, необязательно, чтобы HDD находился внутри системного блока, он может существовать отдельно и быть подключенным к локальной сети. С таким подходом вы сможете иметь к нему доступ с любого устройства.

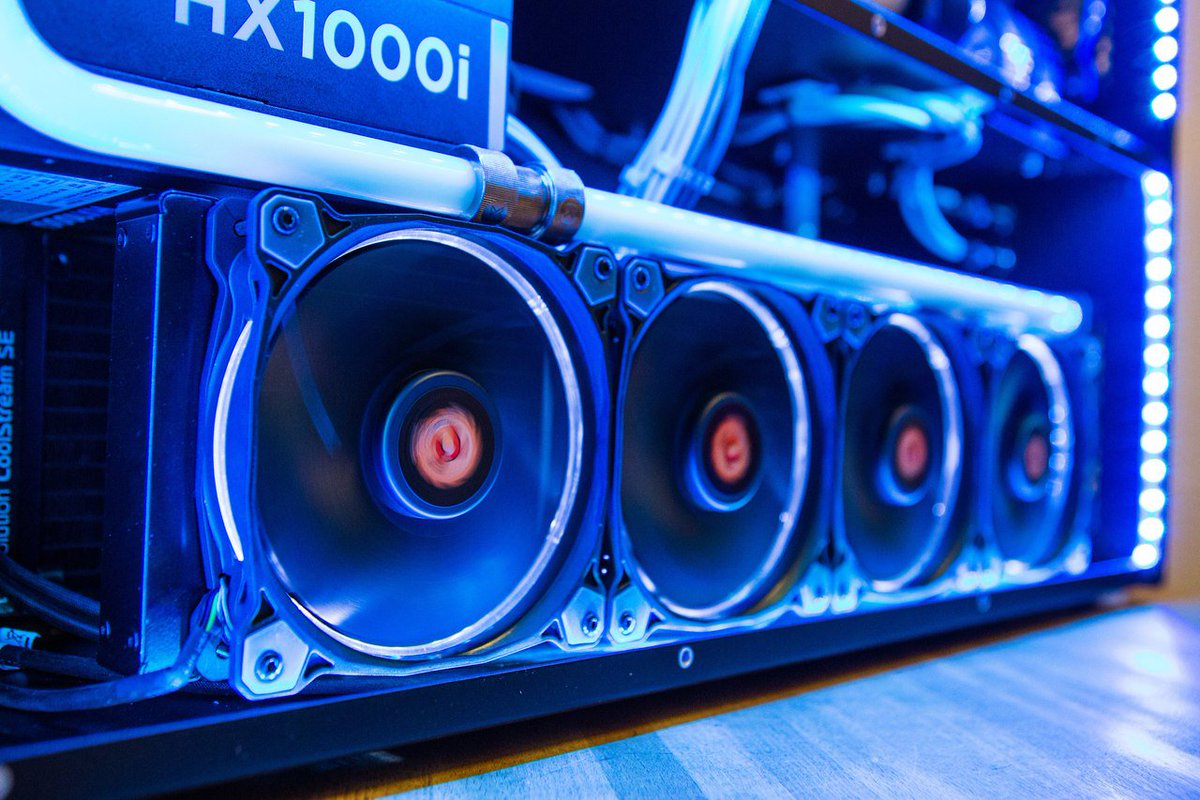

Система охлаждения для CAD-проектирования

CAD-проектирование – очень ресурсоемкий процесс, который значительно нагружает процессор, видеокарту, оперативную память и даже накопитель. Комплектующие греются, возникает потребность в отводе тепла.

Что будет происходить, если не будет отвода тепла? Компьютер будет тротлить – пропускать вычислительные такты (циклы), что негативно сказывается на производительности. Ухудшается вычислительная точность, появляются разрывы кадров.

Есть два типа охлаждения – воздушное и водяное. Воздушное стоит дешевле, однако уровень шума выше чем в кастомной системе водяного охлаждения. Его принцип работы основан на хорошем воздушном потоке и мощных вентиляторах. Несмотря на то, что установить воздушное охлаждение можно и в домашних условиях, эффективность его ниже.

Установка водяного охлаждения требует участия специалиста. Оно пользуется огромной популярностью среди геймеров, особенно благодаря возможности кастомизации. Как говорилось выше, оно работает эффективнее воздушного.

Если вы не планируете работать с экстремальными нагрузками, вы преимущественно работаете с процессами среднего уровня сложности, рекомендуем воздушное охлаждение. Если же работаете с экстремально сложными процессами, которые максимально нагружают комплектующие ПК – без водяного охлаждения никак.

Компьютеры для CAD-проектирования от компании Artline

	ARTLINE WorkStation W51v09 – базовая рабочая станция для CAD-проектирования. Состоит из среднего уровня мощности комплектующих, хорошо подходит для начинающих специалистов. Внутри Intel 6-Core i5-9400F 2.9-4.1Ghz – надёжный процессор, который полностью соответствует потребностям начинающего специалиста. Видеокарта Quadro P2200 5GB хорошо справляется с маленькими проектами, для работы с большими проектами не подходит. Внутри достойное количество оперативной памяти – 16Gb DDR4-2400. Система и программное обеспечение грузятся быстро – внутри 480GB M.2 NVME SSD и 2TB HDD.
	Рабочая станция ARTLINE WorkStation W97v12 – установлен мощный процессор Intel Core i9-10900KF с прекрасной тактовой частотой 3.7-5.3Ghz замечательно справляется с любыми задачами при проектировании. Установлена Quadro RTX 4000 8GB профессиональная карта, будет достаточно для большинства проектов. Накопители 500GB M.2 SSD и HDD 2TB – SSD прекрасно подходит для загрузки системы и программ, а HDD для хранения проектов.
	ARTLINE WorkStation W99v31 – продвинутый ПК для CAD-проектирования. Все комплектующие оптимально дополняют друг друга. Intel 10-Core i9-10900KF 3.7-5.3Ghz и Quadro RTX 5000 16GB великолепный тандем для продуктивной работы, а 64Gb DDR4-3200 обеспечивают максимальную производительность процессора. 500GB M.2 NVME SSD и 1TB SSD SATA позволяют не беспокоиться о недостатке пространства и низком быстродействии системы.
