Комп'ютер для CAD-проектування

Вибір спеціалізованого комп'ютера, такого як графічна робоча станція, для CAD-проектування завжди залежить від завдань, які він буде виконувати. Це може бути як суперпродуктивний так і середній комп'ютер. Наприклад, для роботи з 2D графікою достатньо звичайної відеокарти, а ось для візуалізації великих 3D проектів – ні. Для рендерингу анімованих 3D моделей з максимальною роздільною здатністю взагалі необхідна топова відеокарта.

Зміст:

1. Що краще для CAD-проектування: професійна чи ігрова відеокарта?
2. Як вибрати комп'ютер для САПР?
3. Процесор для САПР
4. Відеокарта для САПР
5. Оперативна пам'ять для САПР
6. Накопичувач для САПР
7. Система охолодження для CAD-проектування
8. Комп'ютери для CAD-проектування від компанії Artline

Процес створення ПК для CAD-проектування завжди складний – необхідно враховувати всі завдання, з якими комп'ютер буде взіємодіяти. Але найголовнішим завданням завжди є вибір між спеціалізованою і ігровою відеокартою.

Що краще для CAD-проектування професійна чи ігрова відеокарта

Необхідно розуміти, що головним завданням ігрових відеокарт є забезпечення максимальної швидкодії шейдерних блоків, дуже часто це шкодить точності. Спеціалізовані відеокарти призначені для забезпечення максимальної продуктивності та точності геометрії. І якщо ігрові відеокарти можуть працювати як з відеоіграми так і 2D/3D графікою, то спеціалізовані тільки з 3D графікою.

Ми вважаємо, що необхідно використовувати спеціалізовані відеокарти при складанні робочих станцій для CAD-проектування. Чому? Спеціалізовані відеоадаптери мають більш широкий набір вбудованих і адаптованих технологій, серед них:

• Високий рівень згладжування – 64х. Ігрові відеоадаптери обмежуються 16х, іноді 32х. Високий рівень згладжування особливо важливий при роботі з монітором з великою роздільною здатністю дисплея.
• Ретельно опрацьовані методики взаємодії з геометрією, які прискорюють продуктивність при роботі з анімованими об'єктами.
• Спеціально розроблені драйвера, які призначені для роботи з програмами САПР.
• Значний запас відеопам'яті, який дозволяє працювати з різними ділянками 3D сцени одночасно.
• Раціональна система використання пам'яті, яка дозволяє видаляти непотрібні дані відразу після того, як вони стануть неактуальними. Як тільки з'являється можливість звільнити місце, воно звільняється. Ігрові відеокарти справляються з цим гірше.
• Вбудований інструмент управління робочими столами, який дозволяє розподіляти вже запущені програми по групам і відображати їх на різних моніторах.
• Можливість глибокого моніторингу завантаженості відеокарти в тому числі і по локальній мережі. Також доступний гнучкий контроль розподілу навантаження між встановленими в системі відеоадаптерами.

Як вибрати комп'ютер для САПР?

Створення ПК для CAD-проектування завжди важке завдання – здійснюється ретельний підбір комплектуючих під завдання комп'ютера. Кожен елемент відповідає за нормальну працездатність всієї системи – процесор розраховує фізику об'єктів, відеокарта застосовує фільтри/ефекти і здійснює рендеринг, оперативна пам'ять забезпечує оптимальну працездатність процесора і відеоадаптера, а накопичувач підтримує оптимально швидке завантаження системи і програм.

Комплектуючі в такому комп'ютері повинні бути приблизно одного рівня продуктивності, щоб забезпечувати максимально ефективну роботу під час CAD-проектування.

Процесор для САПР

 Для AutoCAD 2020 важлива тактова частота. Саме тому для нормального функціонування цієї програми досить процесора середнього рівня продуктивності. Мінімально прийнятним процесором для САПР вважається Intel 6-Core i5-9400F 2.9-4.1Ghz.

Багатопоточність необхідна тільки якщо ви працюєте з кількома програмами одночасно, вона дозволить підвищити загальну продуктивність. Багатопоточність особливо важлива якщо ви працюєте з Autodesk Inventor і Revit (вони підтримують нормальну роботу цієї технології). Серед процесорів, які використовують технологію багатопоточності, ми рекомендуємо Intel 6-Core i7-8700K 3.7-4.7Ghz.

ПК для симуляції, складного аналізу і проектування з наступною візуалізацією «важких» об'єктів потребує більш потужний процесор – ми рекомендуємо Intel 10-Core i9-10900KF 3.7-5.3Ghz. 10 ядер разом із технологією багатопоточності забезпечують максимальний комфорт при роботі з CAD-проектуванням.

Відеокарта для САПР

Відеокарта використовується для візуалізації тривимірних сцен. Для САПР краще використовувати спеціалізовані Quadro відеокарти. У порівнянні з ігровими GTX і RTX вони володіють більшою кількістю обчислювальних потужностей для роботи з CAD-проектуванням.

Для роботи з невеликими проектами підійде будь-яка відеокарта Quadro початкового рівня. Quadro P620, Quadro P1000, Quadro P2000 – всі вони підтримують і використовують широкий набір вбудованих і адаптованих технологій, частину з яких ми описали вище.

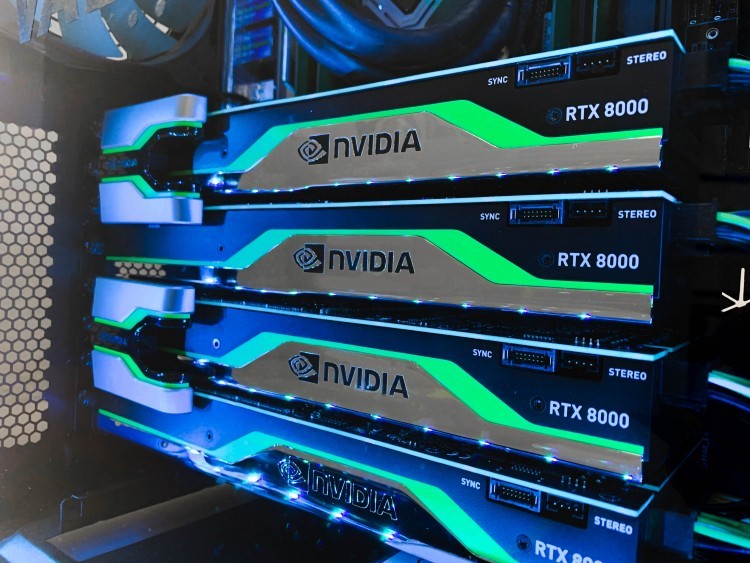

Якщо ж ви працюєте в більшості випадків з дуже великими проектами, відмінно підійде Quadro P6000 або Quadro P8000. Вони володіють 24 і 48 ГБ відеопам'яті відповідно. Якщо навіть цього обсягу відеопам'яті не вистачає, можна об'єднати 2 відеокарти за допомогою технології NVLINK і помітно розширити її.

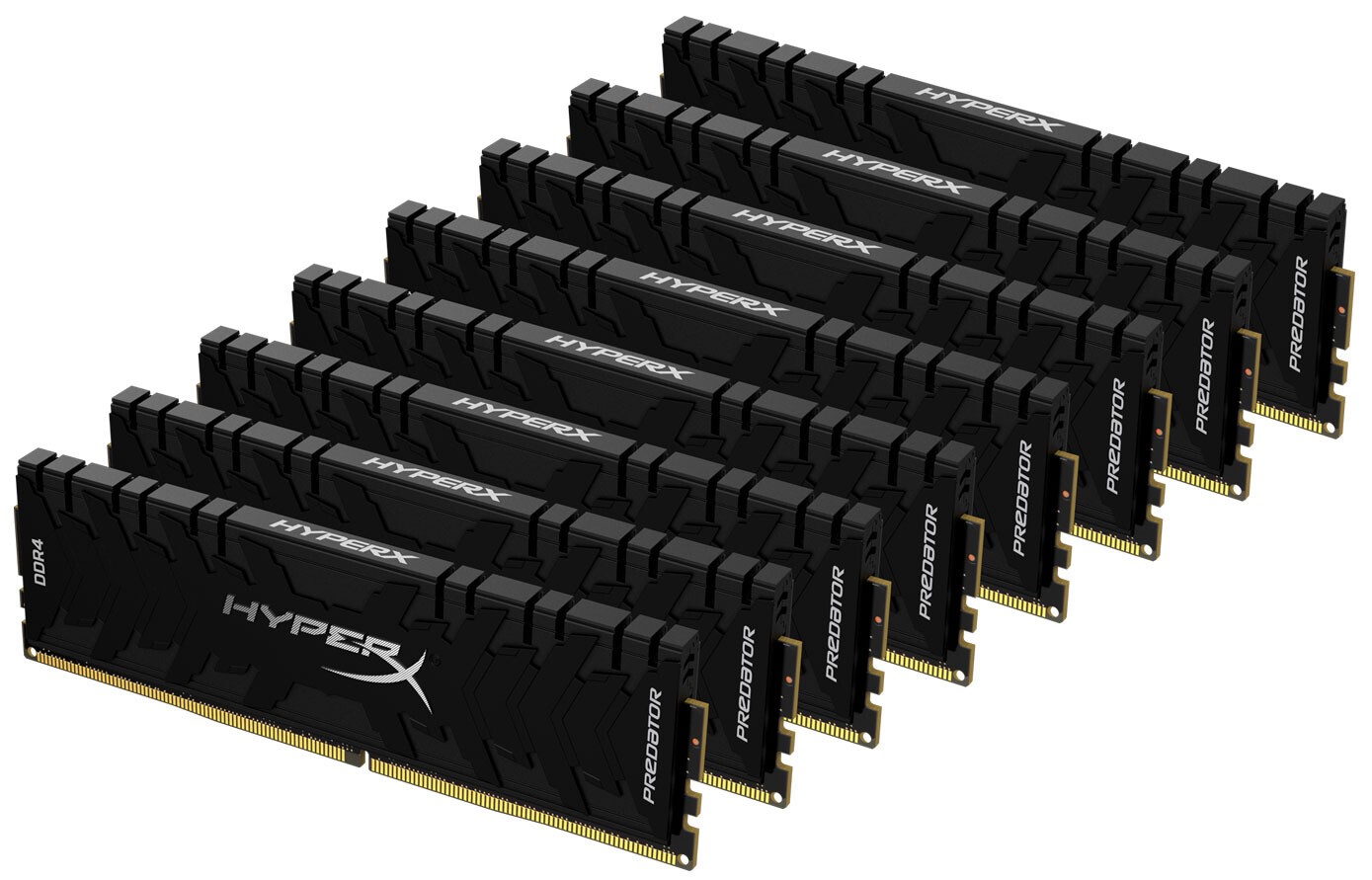

Оперативна пам'ять для САПР

CAD-проектування вимагає багато оперативної пам'яті. У мінімальних вимогах AutoCAD 2020 прописано 8 ГБ, але практика показує, що цього замало, необхідно 16 ГБ. Такі ж вимоги представлені для всіх програм компанії Autodesk.

Безвідмовною кількістю вважається 32 ГБ ОЗУ – такої кількості буде досить практично для будь-яких завдань, без урахування найбільш комплексних і найскладніших. Для комплексних і складних рекомендуємо використовувати 64 ГБ ОЗУ. 128 і 256 ГБ ОЗУ навряд чи будуть необхідні для вашої роботи.

Щодо типу оперативної пам'яті, рекомендуємо DDR4, DDR3 вже застаріла. Частота ОЗУ повинна бути максимальною – чим вона вища, тим краще вона взаємодіє з процесором.

Накопичувач для САПР

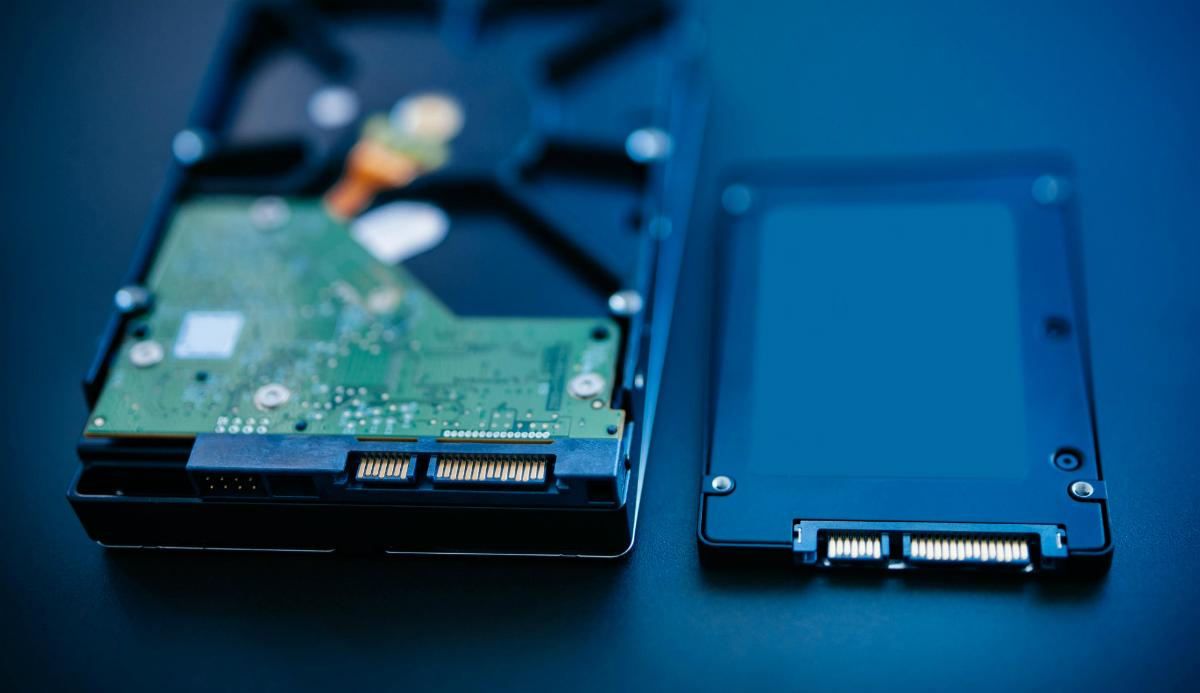

Більшість ПК для CAD-проектування використовують 2 накопичувача – SSD і HDD, в рідкісних випадках 3 – SSD M.2, SSD SATA і HDD. Тандем із 3 накопичувачів використовується в збірках високопродуктивного рівня для забезпечення максимального комфорту і продуктивності при роботі з комплексними і складними процесами.

Чому так багато накопичувачів і для чого вони потрібні? Незалежно від їх кількості (2 або 3), SSD SATA використовується для завантаження системи і програм, SSD M.2 для використання поточних (тимчасових) файлів, а HDD для зберігання відеоігор (якщо ви ними захоплюєтеся), готових проектів і непотрібних файлів. Такий підхід до використання пам'яті максимально покращує швидкість завантаження системи і програм.

До речі, не обов'язково, щоб HDD знаходився всередині системного блоку, він може існувати окремо і бути підключеним до локальної мережі. З таким підходом ви зможете мати до нього доступ з будь-якого пристрою.

Система охолодження для CAD-проектування

CAD-проектування – дуже комплексний процес, який значно навантажує процесор, відеокарту, оперативну пам'ять і навіть накопичувач. Комплектуючі гріються, виникає потреба у відведенні тепла.

Що буде відбуватися, якщо не буде відводу тепла? Буде відбуватися тротлінг – пропущення обчислювальних тактів (циклів), що негативно відображається на продуктивності. Погіршується обчислювальна точність, з'являються розриви кадрів.

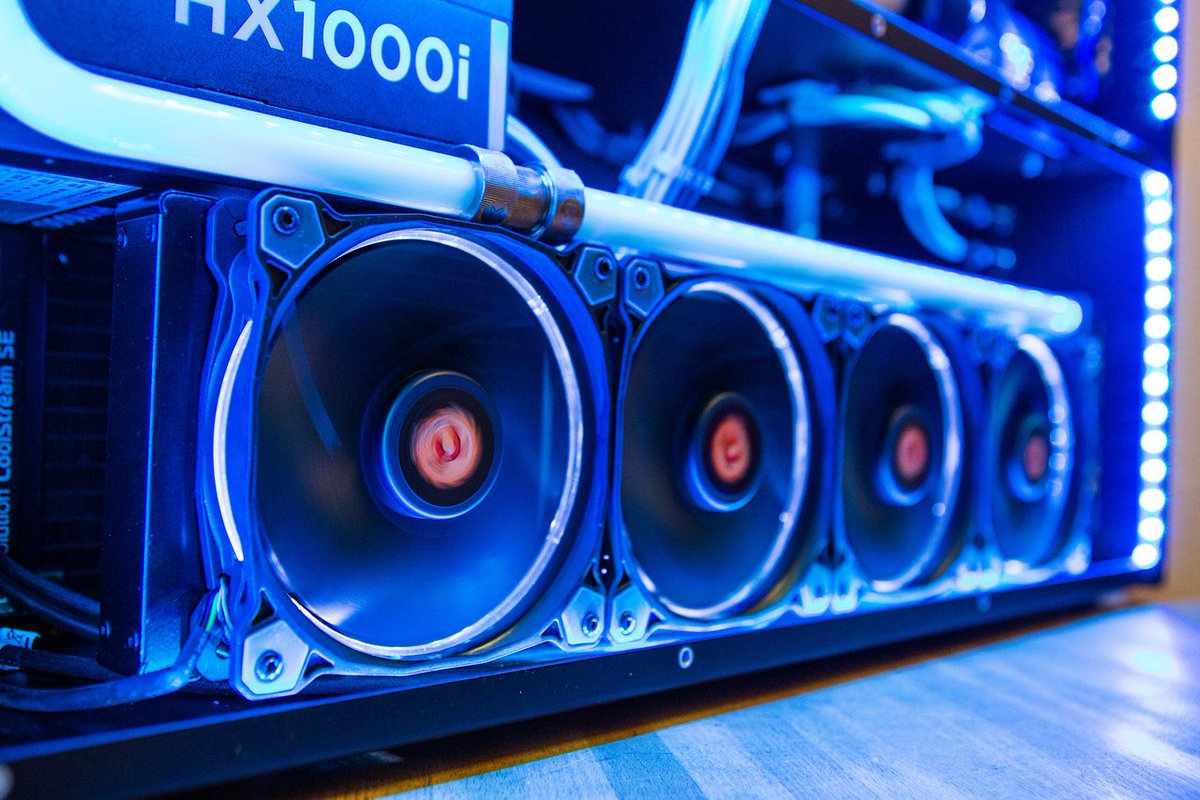

Є два типи охолодження – повітряне та водяне. Повітряне коштує дешевше, проте дуже гучне. Його принцип роботи заснований на хорошому повітряному потоці і потужних вентиляторах.

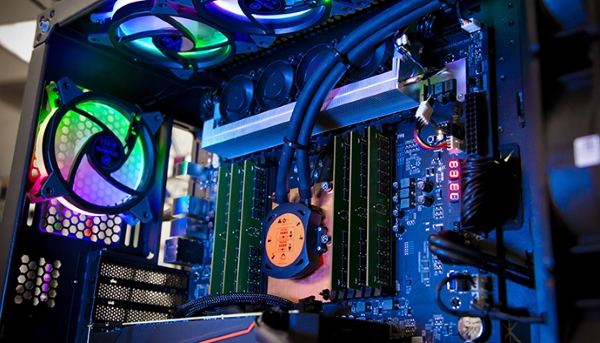

Установка водяного охолодження вимагає участі фахівця. Воно має величезну популярність серед геймерів, особливо завдяки можливості кастомізації. Воно працює ефективніше повітряного.

Якщо ви не плануєте працювати з екстремальними навантаженнями, ви переважно працюєте з процесами середнього рівня складності, рекомендуємо повітряне охолодження. Якщо ж працюєте з екстремально складними процесами, які максимально навантажують комплектуючі ПК – без водяного охолодження ніяк.

Комп'ютери для CAD-проектування від компанії Artline

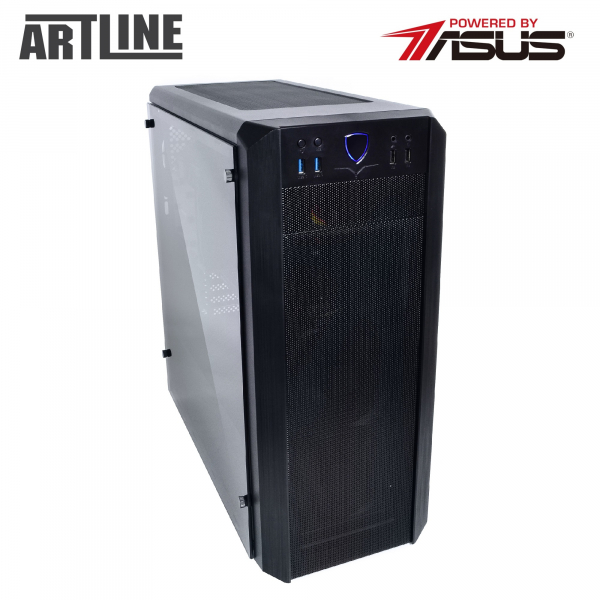

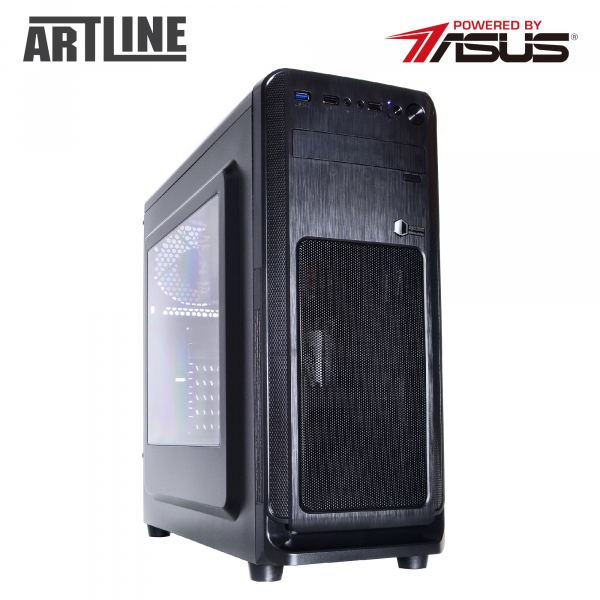

	ARTLINE WorkStation W51v10 – бюджетна робоча станція для CAD-проектування. Складається з комплектуючих середнього рівня, добре підходить для не досвідчених фахівців. Усередині Intel 6-Core i5-9400F 2.9-4.1Ghz – надійний процесор, який повністю відповідає потребам не досвідченого спеціаліста. Відеокарта Quadro P2200 5GB добре справляється з маленькими проектами, для роботи з великими проектами не підходить. Усередині гідна кількість оперативної пам'яті – 32Gb DDR4-2666 Gaming. Система і програмне забезпечення вантажаться швидко – всередині 480GB M.2 NVME SSD і 2TB HDD.

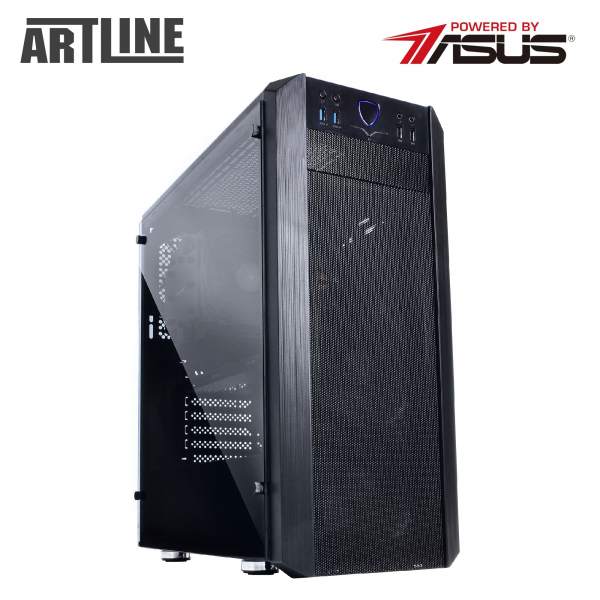

	ARTLINE WorkStation W97v06 – комп'ютер зі стандартними комплектуючими для роботи з САПР. Intel 6-Core i7-9700K з прекрасною тактовою частотою 3.7-4.7Ghz чудово справляється з будь-якими завданнями при проектуванні. Відеоадаптера Quadro P2200 5GB іноді може бути недостатньо, однак ця проблема компенсується процесором. Усередині 240GB M.2 SSD - він прекрасно підходить для завантаження системи і програм.
	ARTLINE WorkStation W97v11 – просунутий ПК для CAD-проектування. Всі комплектуючі оптимально підходять один до одного. Intel 10-Core i9-10900KF 3.7-5.3Ghz і Quadro RTX 4000 8GB компенсують недоліки один одного, а 64Gb DDR4-3200 Gaming забезпечують максимальну продуктивність процесора. 500GB M.2 NVME SSD і 2TB HDD дозволяють не турбуватися про нестачу простору і низьку швидкодію системи.
