Выбор ПК для SOLIDWORKS: подбор железа под инженерные задачи

Проектирование в SOLIDWORKS требовательно к вычислительному узлу, причем совсем не так, как классический 3D-рендер. Там, где графический софт масштабирует вычисления по десяткам потоков ЦП, математическое ядро САПР упирается в однопоточность. Формирование дерева конструирования, пересчет параметрических связей, позиционирование геометрии – все это просчитывается последовательно, шаг за шагом. По этой причине определяющим фактором становится пиковая однопоточная частота процессора, подкрепленная высокой пропускной способностью памяти и специализированными видеодрайверами.

Содержание:

1. Базовый уровень (паспортные требования разработчика)
2. Оптимальная конфигурация (для комфортной работы и средних сборок)
3. Максимальная конфигурация (для сложных сборок >10 млн треугольников, FEA/Flow симуляций и рендеринга)
4. Влияние комплектующих на задачи в SOLIDWORKS
5. Готовые рабочие станции ARTLINE под SOLIDWORKS
   • Базовая конфигурация начального уровня
   • Сбалансированный моноблок «Все в одном»
   • Флагманская графическая станция для сложных сборок и симуляций
6. Подберите идеальную станцию под ваши задачи в ARTLINE

Разберем три вариантные сборки. Первая выстроена вокруг паспорта официальных требований разработчика. Вторая и третья – результаты реального тестирования техники под нагрузкой. Каждая конфигурация затачивалась под конкретный масштаб инженерных задач и расчетный вес сборок.

База знаний ARTLINE регулярно обновляется. Еще в 2021 году мы публиковали разбор того, какое оборудование рекомендуется для SOLIDWORKS, однако с тех пор архитектуры ПК совершили серьезный рывок. Настоящий гид поможет оценить актуальность вашего текущего железа и верно спланировать модернизацию.

Базовый уровень (паспортные требования разработчика)

Конфигурация начального порядка. Подходит для комфортного освоения среды, построения несложных деталей, 2D-черчения и манипуляций со сборками в пределах 500 МБ без лишних трат на серверные платформы.

1. Операционная система: 64-битная Windows 11 или 10. Домашние редакции (Windows Home) и запуск через Apple Boot Camp разработчиком не поддерживаются.
2. Процессор (CPU): 64-разрядный чип x86_64 (Intel/AMD) с высокой базовой частотой. Чтобы точнее разобраться в нюансах архитектур, рекомендуем ознакомиться с экспертным материалом о том, как выбрать процессор для ПК в 2026 году.
3. Оперативная память (RAM): 16 ГБ. Для просмотра схем в Electrical или работы с PDM хватает и 8 ГБ, но стандартное 3D-моделирование файлов до 500 МБ требует не менее 16 ГБ ОЗУ.
4. Видеокарта (GPU): Начальный профессиональный ускоритель с сертифицированным пакетом драйверов (уровня NVIDIA A1000 для сцен до 1 млн полигонов в 1080p).
5. Накопитель: NVMe SSD емкостью от 1 ТБ под систему и проектировочный софт.

Грамотная балансировка компонентов позволяет выжать максимум из бюджета. При выборе ЦП критически важно оценивать однопоточную мощность и объем L3-кэша. Изучить актуальные позиции кристаллов можно в нашем профильном каталоге.

Оптимальная конфигурация (для комфортной работы и средних сборок)

Рабочая станция для инженерных групп, взаимодействующих с узлами от 500 МБ до 1.25 ГБ. В конфигурации учтен запас мощности, исключающий просадки кадров и зависания при пересчете сложных чертежей.

1. Операционная система: 64-разрядная Windows 11.
2. Процессор (CPU): Чипы с наивысшей производительностью на одно ядро (Ryzen 9 9900X3D, Ryzen 7 9850X3D или Ryzen 7 9700X).
3. Оперативная память (RAM): 32 ГБ (оптимум под проекты весом от 500 МБ до 1.25 ГБ).
4. Видеокарта (GPU): Ускорители NVIDIA RTX PRO 2000 или RTX PRO 4000 с поддержкой аппаратной функции Enhanced Graphics Performance.
5. Накопитель: Скоростной NVMe SSD на 1 ТБ под ОС и приложения + второй NVMe SSD под массив текущих проектов (без медленных внутренних HDD).

Для предотвращения задержек при загрузке тяжелых проектов важно использовать скоростные планки с минимальными таймингами. Достаточный запас ОЗУ исключает обращения к файлу подкачки при одновременной работе нескольких приложений. Выбрать подходящий комплект памяти под вашу материнскую плату можно на нашем сайте.

Максимальная конфигурация (для сложных сборок >10 млн треугольников, FEA/Flow симуляций и рендеринга)

Бескомпромиссные рабочие станции для масштабного моделирования, инженерных расчетов методом конечных элементов (FEA) и газогидродинамических симуляций (Flow Simulation). Это уровень оборудования для крупных производственных предприятий и исследовательских центров. Комплектующие подбираются с учетом круглосуточной работы под максимальной математической нагрузкой.

1. Процессор (CPU): Для FEA/Flow Simulation – Intel Xeon W7-3565X (32 ядра) или AMD Threadripper PRO; для 3D-сборок – AMD Ryzen 9 9950X3D.
2. Оперативная память (RAM): 64 ГБ (для сборок 1.25-3 ГБ+) или 128 ГБ+ (для симуляций на Xeon/Threadripper PRO).
3. Видеокарта (GPU): NVIDIA RTX PRO 4500 или RTX PRO 5000 с большим объемом видеопамяти под 4K.
4. Накопители и инфраструктура: Высокоскоростные NVMe SSD большой емкости под систему и проекты + внешнее сетевое хранилище (NAS) для архивов.

Обработка сложных сборок с миллионами полигонов требует применения профессиональных графических ускорителей. Специализированные адаптеры гарантируют стабильную отрисовку без фантомов и зависаний в режимах высокой детализации. Подобрать мощный видеоадаптер под рабочие задачи вы можете в соответствующей категории.

Высокоскоростные твердотельные диски являются фундаментом быстрой работы всей дисковой подсистемы. Они исключают подвисания при подгрузке тяжелых компонентов сборок и выгрузке временных кешей. Подобрать надежный накопитель нужного объема можно в специальном разделе интернет-магазина.

Влияние комплектующих на задачи в SOLIDWORKS

Различные модули SOLIDWORKS нагружают аппаратные узлы ПК неравномерно. Понимание этих различий позволяет грамотно распределить бюджет при подборе комплектующих. В таблице ниже сводятся ключевые компоненты, требующие приоритетного внимания под конкретные типы работ:

Выбор правильного отображения чертежей и пространственных конструкций играет не меньшую роль в комфорте ежедневной работы. Качественная матрица снижает нагрузку на зрение при длительных сессиях проектирования. Рекомендуем заранее изучить наш профессиональный разбор о том, как выбрать монитор для компьютера.

Дисплей с естественным охватом палитры и высокой плотностью пикселей делает позиционирование мелких узлов на схемах куда удобнее. За счет большого разрешения экран вмещает одновременно рабочий холст и вспомогательные тулбары, исключая постоянное переключение между окнами. Выбрать проверенное решение под задачи САПР можно напрямую на нашем сайте.

Готовые рабочие станции ARTLINE под SOLIDWORKS

Чтобы избавить инженеров от ручной подборки железа и долгих тестов на стабильность, инженеры ARTLINE собрали специализированную линейку систем. Каждый ПК тестировался под пиковыми нагрузками в проектировочных средах. Вам остается лишь подобрать сборку под вес ваших проектов.

Базовая конфигурация начального уровня

Модель ориентирована на решение задач базового 3D-моделирования, создание эскизов и деталей умеренной сложности. Внутри работает 6-ядерный процессор AMD Ryzen 5 5500 (3.6-4.2 GHz) в паре с 16 ГБ ОЗУ стандарта DDR4-3200 и дискретным ускорителем Radeon RX 550 на 4 ГБ VRAM. Быструю загрузку системы и софта обеспечивает скоростной накопитель NVMe SSD на 1 ТБ. Это отличная платформа для учебы или небольших рабочих файлов.

Сбалансированный моноблок «Все в одном»

Если требуется сохранить порядок на столе без связок кабелей, рациональным выбором станет моноблочный формат. Модель оснащена 27-дюймовым FullHD-экраном на базе VA-матрицы с разверткой 144 Гц. За вычисления отвечает 6-ядерный чип Intel Core i5-12400F (2.5-4.4 GHz), 32 ГБ оперативной памяти DDR4-3200 SODIMM и видеокарта Palit GeForce RTX 3050 8 ГБ. Хранение данных распределено между NVMe SSD на 1 ТБ под ОС/приложения и дополнительным SATA SSD на 1 ТБ под рабочие чертежи.

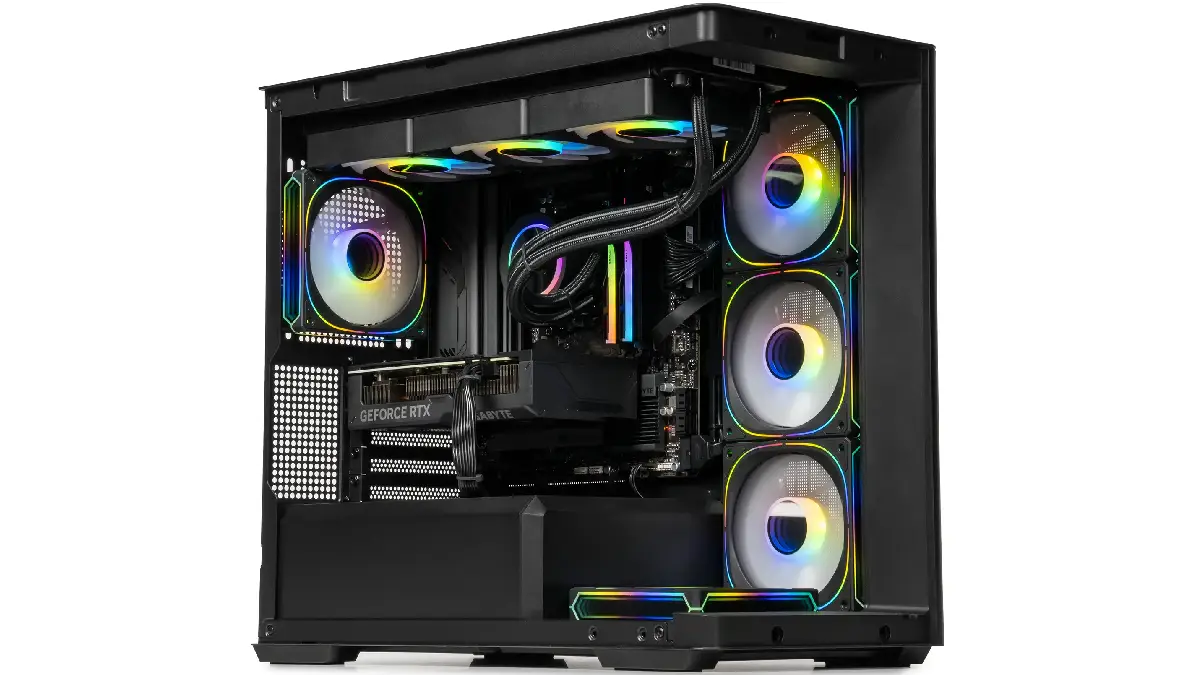

Флагманская графическая станция для сложных сборок и симуляций

Мощный вычислительный комплекс, спроектированный под тяжелое моделирование и многопоточные FEA-расчеты. Архитектура построена на 16-ядерном флагмане AMD Ryzen 9 9950X3D (4.3-5.7 GHz) под управлением 360-миллиметровой СЖО WaterCooler Black. Конфигурацию дополняют 96 ГБ памяти DDR5-6400, видеокарта GeForce RTX 5070 Ti 16 ГБ и накопитель NVMe Gen4 емкостью 2 ТБ. Чтобы исключить задержки запуска SOLIDWORKS при автоопросе дисков, массив проектов рекомендуется выносить во внешнюю сетевую среду.

Внешний сетевой накопитель устраняет подвисания софта при запуске и одновременно решает вопрос с безопасным хранением документации. К архивам проектов получают быстрый доступ все инженеры бюро. В нашем каталоге представлены NAS-хранилища под разный бюджет. Подробнее о таком оборудовании читайте в нашей статье.

Подберите идеальную станцию под ваши задачи в ARTLINE

Изучите рабочие станции ARTLINE или воспользуйтесь AI-помощником для подбора конфигурации под конкретные программы. Вы сможете за считанные секунды получить рекомендацию, оптимизированную под ваши спецификации. Умная система учтет требования софта и предложит варианты под любой выделенный бюджет.

Если вы хотите собрать специализированный ПК по собственному техническому заданию, наши инженеры готовы реализовать проект любой сложности. Вся техника ARTLINE проходит предпродажное тестирование и поставляется с официальной гарантией.
