Компания Creality предлагает клиентам интересный 3D-принтер CR-M4. Это крупноформатный аппарат, который поддерживает печать объемом 450x450x470 мм. В этой статье мы протестируем данное устройство и посмотрим на его производительность.
Содержание:
- Creality CR-M4: доставка и упаковка
- Creality CR-M4: дизайн
- Характеристики Creality CR-M4
- Объем печати 450х450х470
- Цельнометаллический экструдер Creality Sprite с прямым приводом
- Хотенд High-Flow с нагревательным элементом мощностью 50 Вт
- Платформа с поликарбонатной магнитной гибкой пластиной
- CR-Touch с 25 точками выравнивания
- Перетаскивание цепей для осей Х и Z
- 32-битная плата с аппаратным обеспечением Creality Box
- 4.3-дюймовый сенсорный дисплей
- Блок питания 800 Вт, 24 В
- Время нагрева и энергопотребление
- Однородность температуры слоя
- Тестовые отпечатки на Creality CR-M4
- Вывод
- Где можно купить 3D-принтер Creality CR-M4?

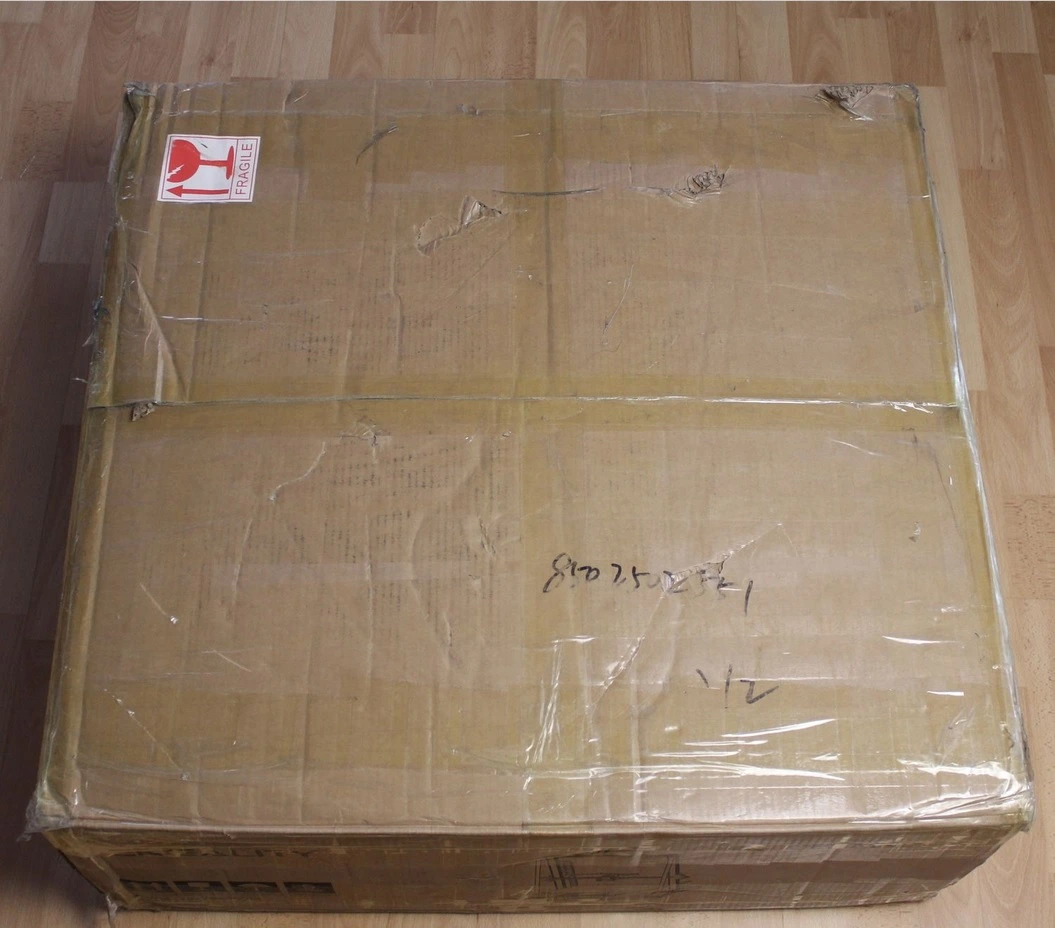

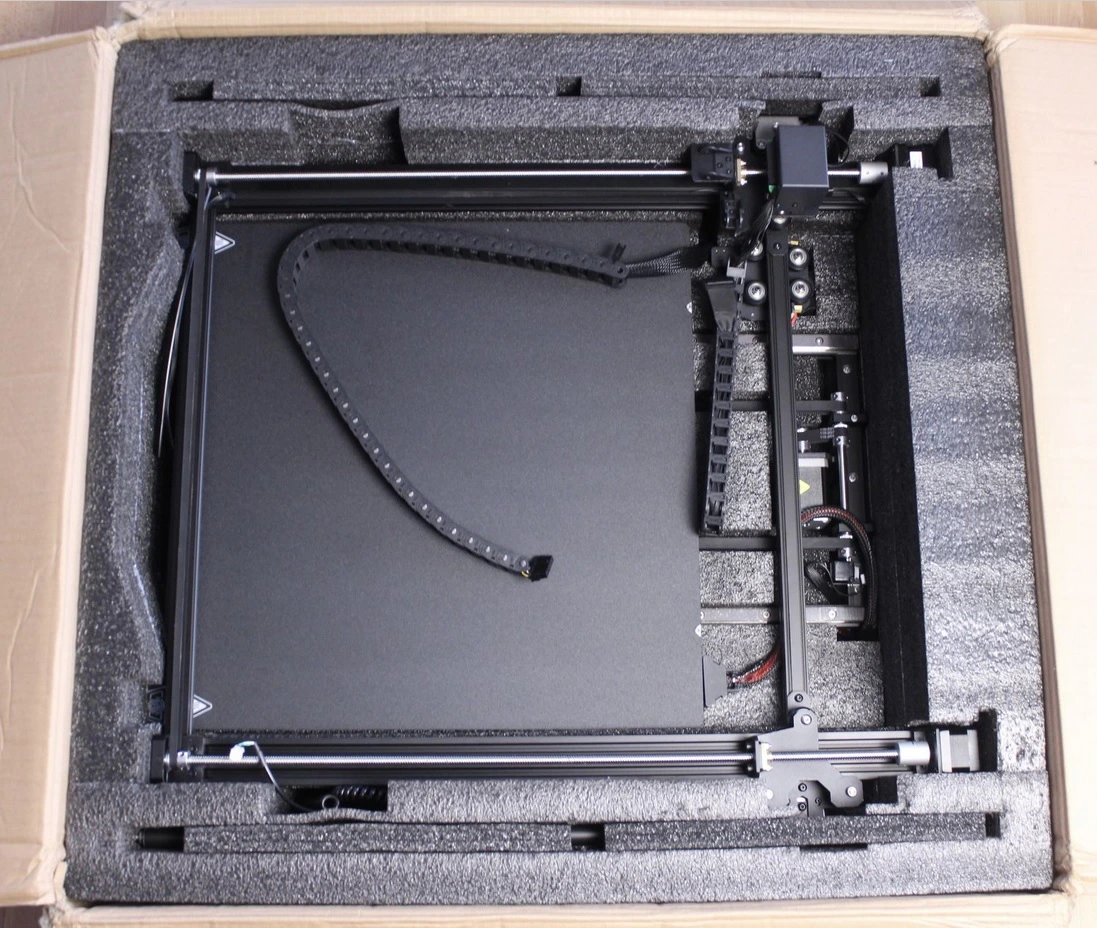

Creality CR-M4: доставка и упаковка

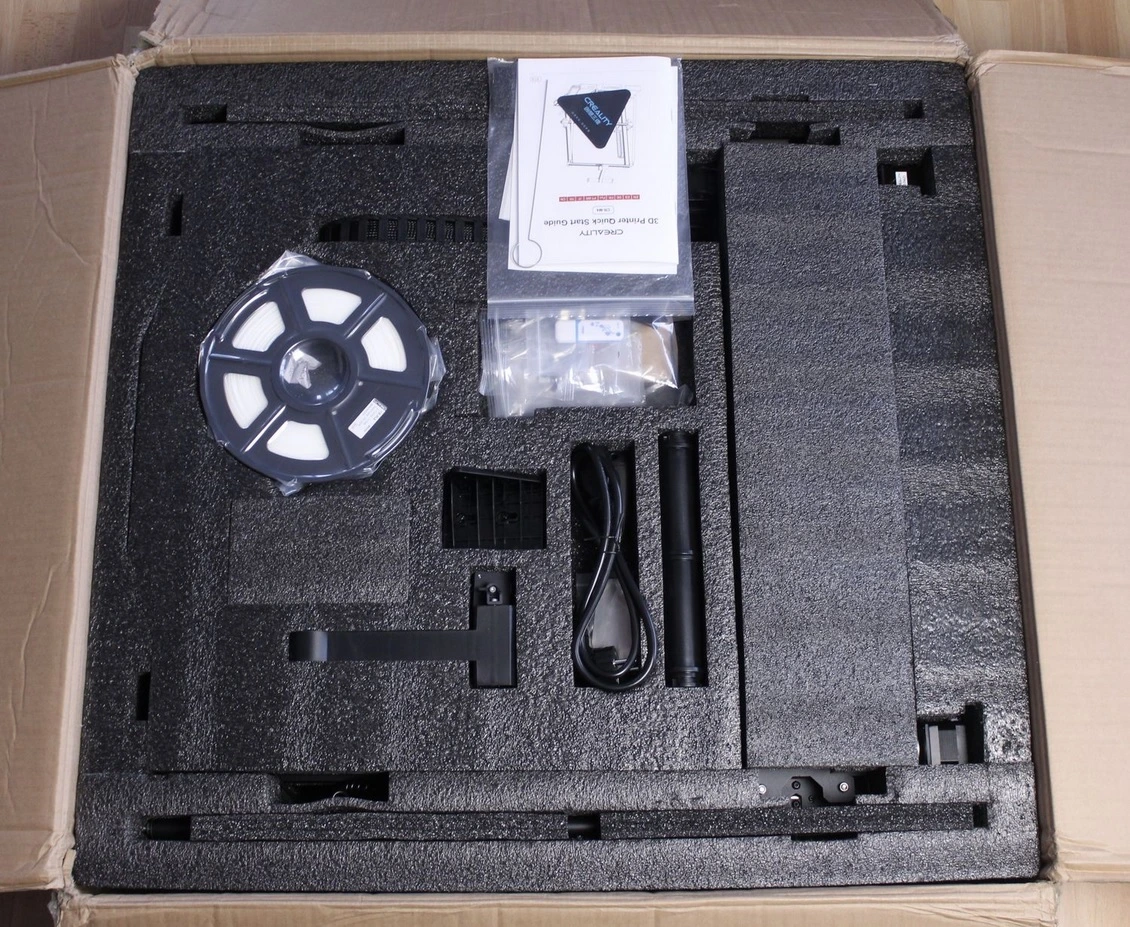

Поставка устройства осуществляется в тяжелой и большой коробке. 3D-принтер поставляется частично собранным, пользователю не потребуется много времени для сборки. Печать деталей можно будет начать уже спустя 30 минут.
Все комплектующие находятся в красивой упаковке. Для их защиты со всех сторон используется пенопласт. Это позволяет быть уверенным в том, что при транспортировке они не будут повреждены.
Creality CR-M4: дизайн

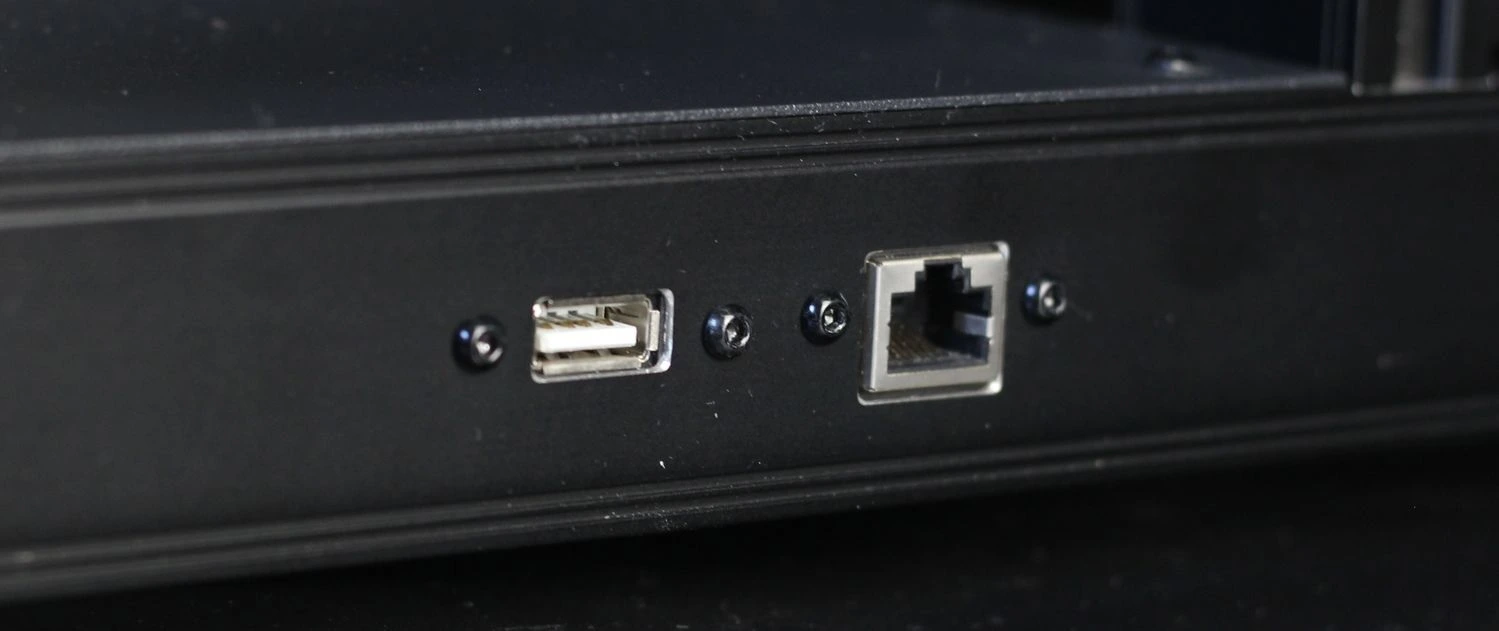

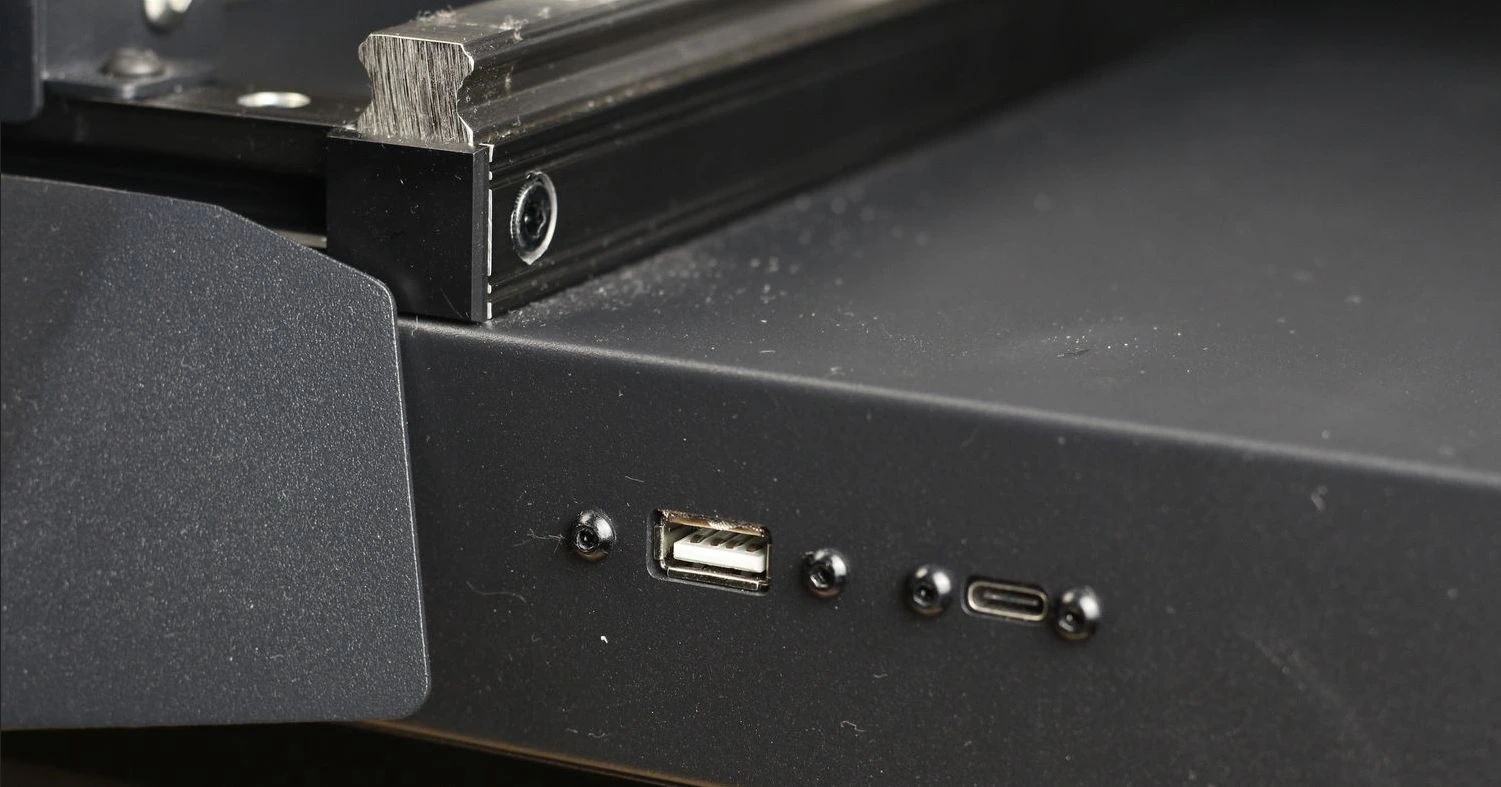

Данный 3D-принтер имеет очень большой размер. На его передней панели располагается интерфейс USB формата A. С его помощью можно выполнять печать с обычных USB-флешек. Еще имеется интерфейс USB формата С, который используется для подключения к данному 3D-принтеру. Все очень хорошо продумано, поэтому здесь не будет проблем с картами MicroSD, как это было у других аппаратов.
Характеристики Creality CR-M4

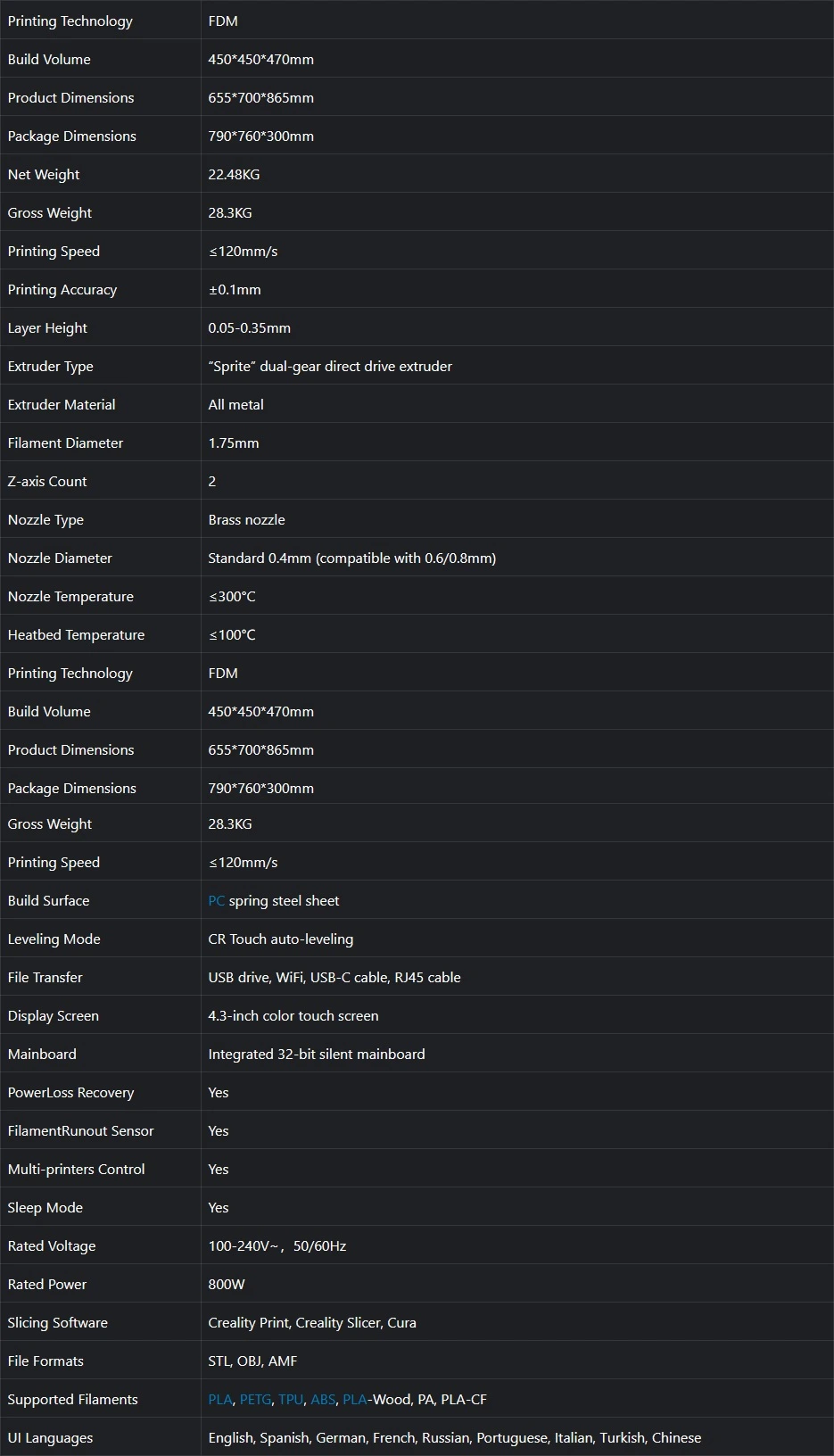

Далее на картинке предлагаются характеристики устройства.
Объем печати 450х450х470
Устройство Creality CR-M4 отличается тем, что поддерживает печать в габаритах 450x450x470 мм. Этого вполне достаточно для того, чтобы создавать очень крупные модели. В повседневной работе далеко не всем пользователям могут потребоваться такие характеристики. На практике очень хорошо печатать огромные изделия, когда не требуется их разделять на несколько частей.
Само устройство большое, поэтому перед его покупкой потребуется определить рабочее пространство. Пользователю необходимо учитывать не только занимаемый объем, но и место для оси Y, чтобы без проблем осуществлялось перемещение печатной платформы. Здесь потребуется не менее 1 м свободного пространства. Это позволит без проблем запускать аппарат.
Применение декартового устройства означает, что здесь не будет высокоскоростной печати. Машине требуется перемещать большую нагревательную панель. Данный процесс не получится выполнить быстро. В противном случае может начаться раскачивание.

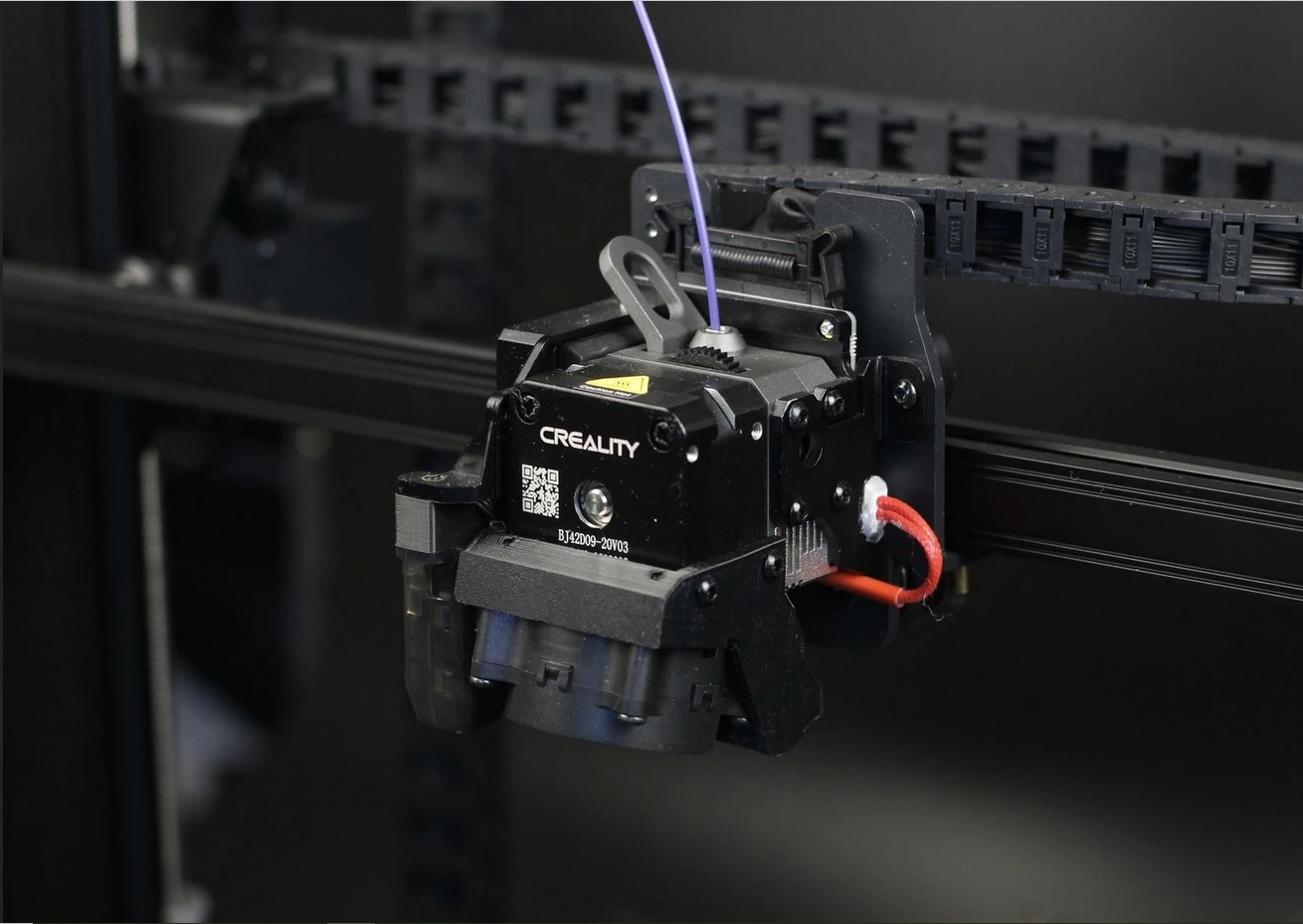

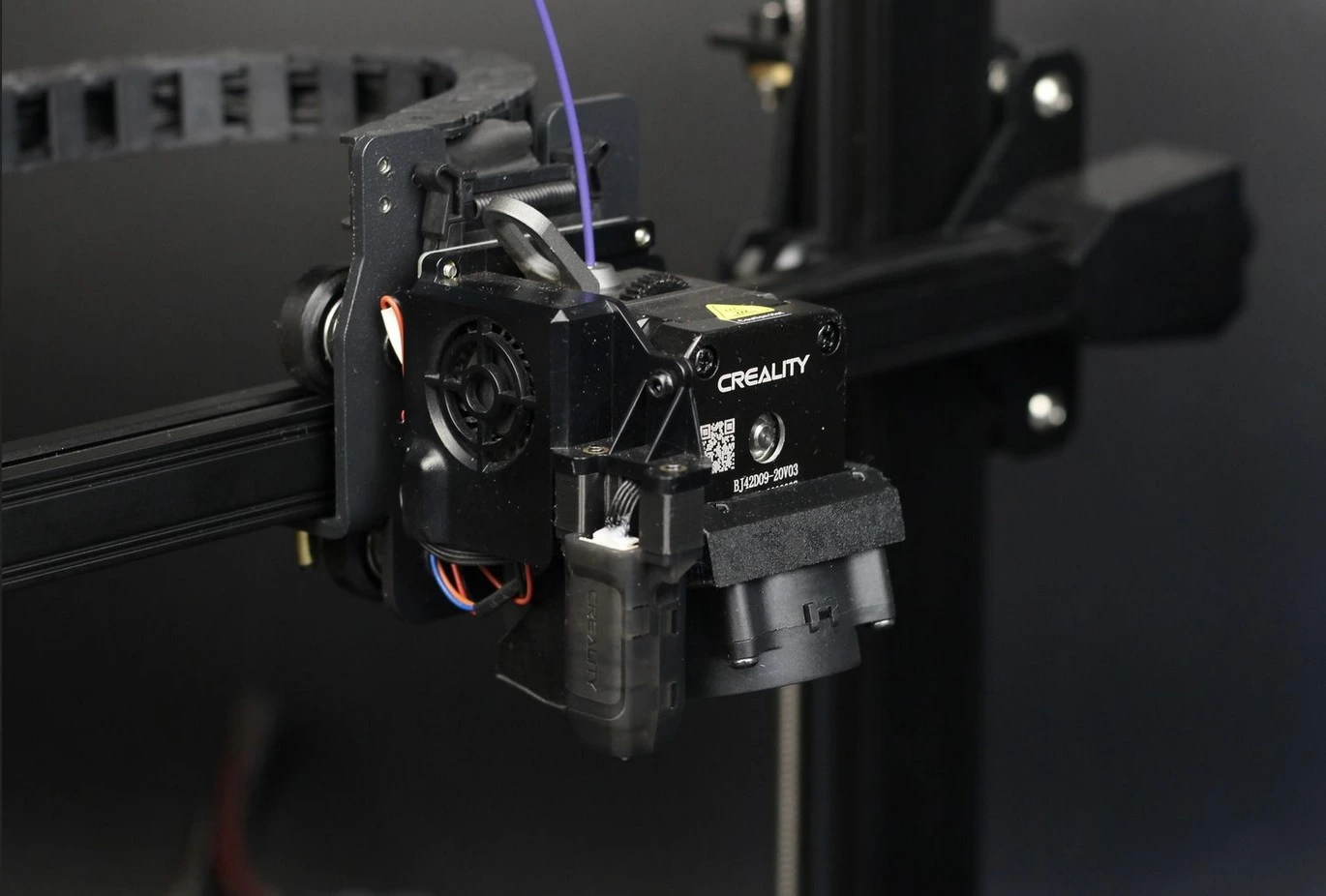

Цельнометаллический экструдер Creality Sprite с прямым приводом
Экструдер Sprite – это важнейшее обновление оборудования в аппарате. Данный элемент позволяет добиться нужного качества печати.
В комплекте с Creality CR-M4 идет экструдер Sprite с цельнометаллической версией. С ее помощью машина может работать с температурой до 300°C. Учитывая габариты машины и отсутствие корпуса, сложно представить, что пользователи будут работать с высокотемпературным хотэндом и экструдером при максимальной температуре. Тот факт, что он находится в коробке, является большим плюсом.
Чтобы добиться частичного охлаждения, мы решили использовать вентилятор 4020 непосредственно перед хотэндом. В итоге мы получили не только качественное охлаждение, но и увидели более лучший канал вентилятора, если провести сравнение с другими устройствами компании Creality. Это говорит о том, что мы старались получить более качественный воздушный поток. Данная особенность улучшает воздушный поток, что оказывает положительное воздействие на охлаждение печатного слоя. Предлагаемый воздуховод создан на 3D-принтере. Разработчики дают STL файл на накопителе, поэтому при желании можно создать дополнительный воздуховод.
Хотенд High-Flow с нагревательным элементом мощностью 50 Вт

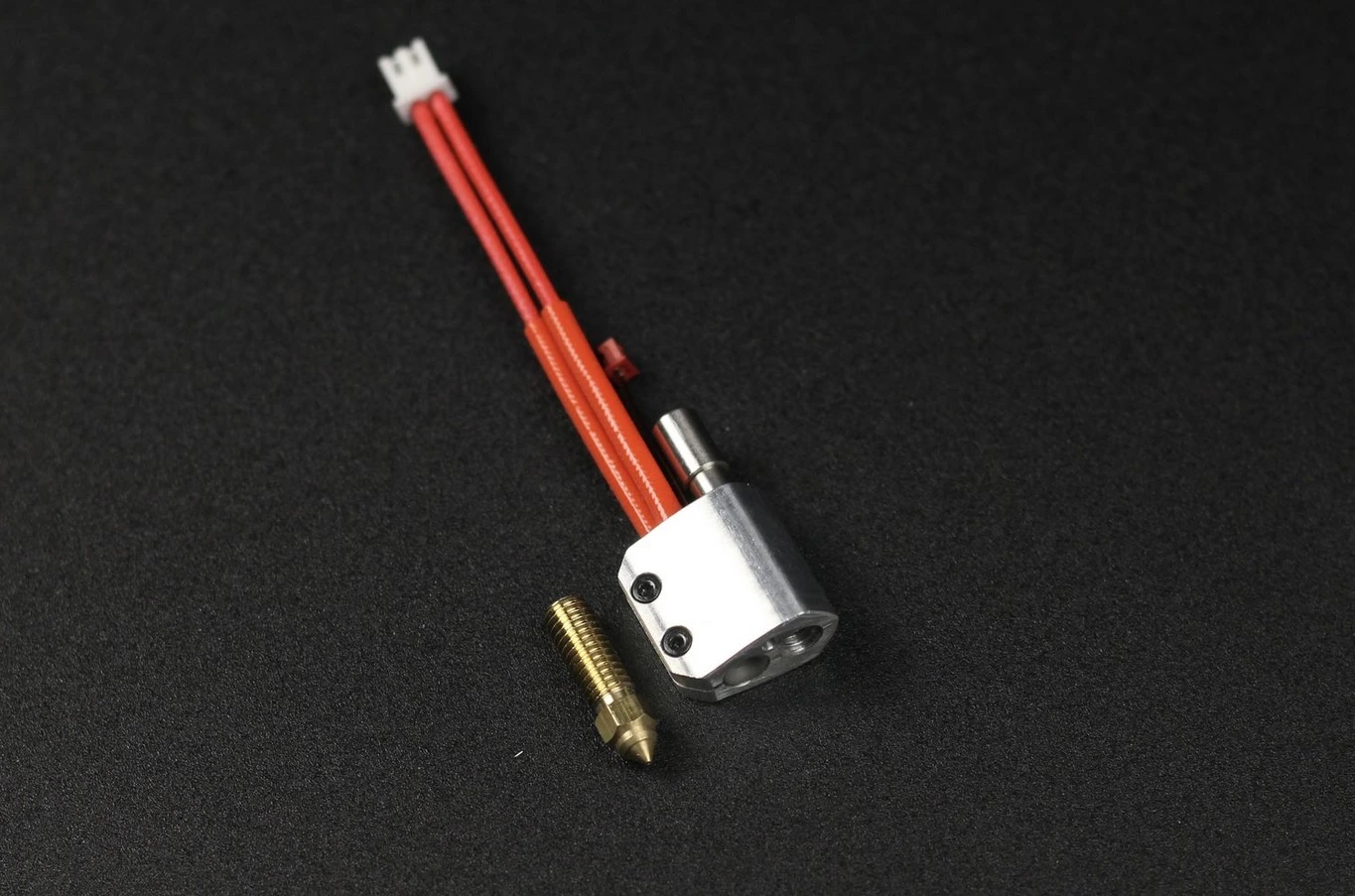

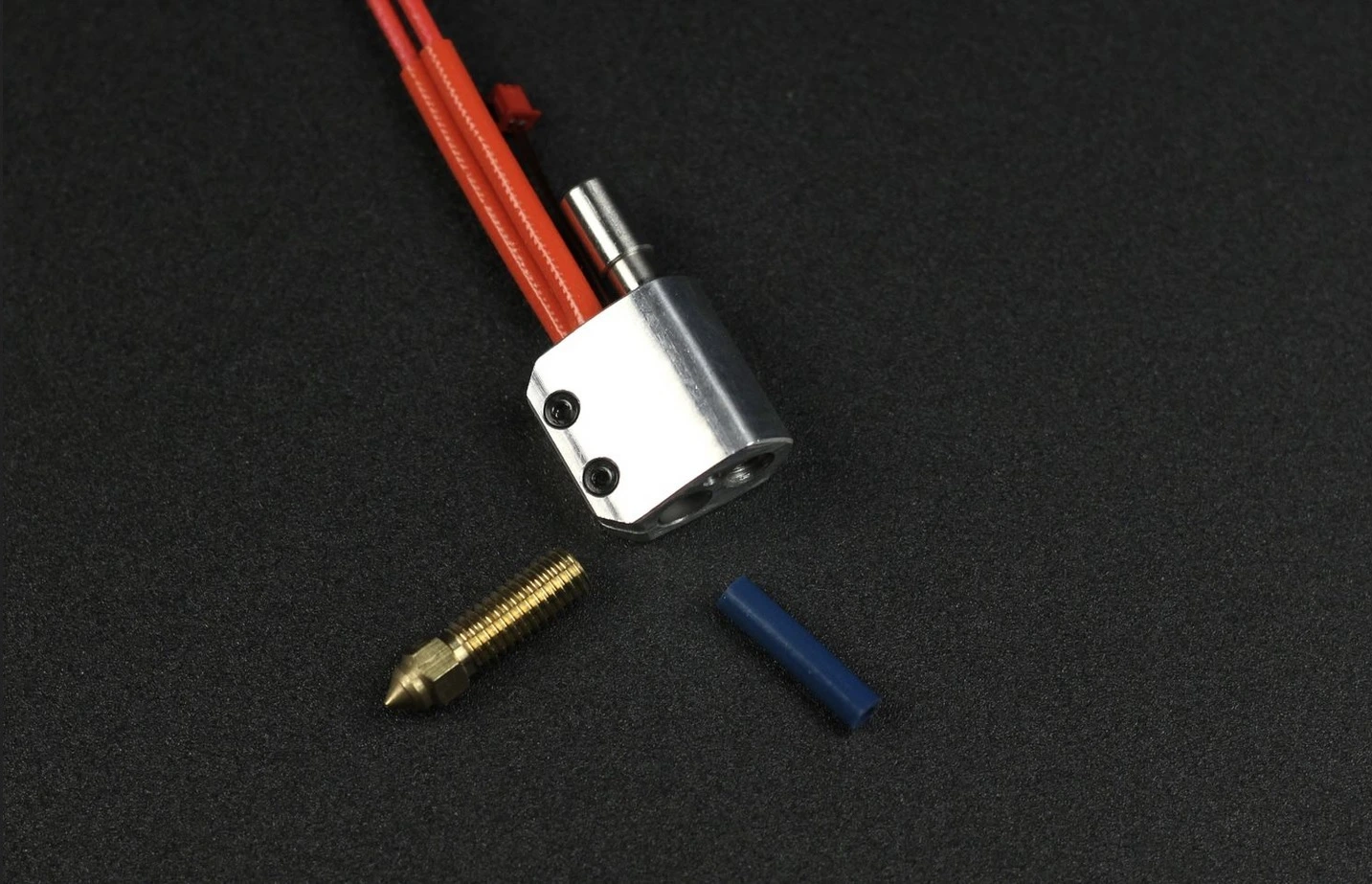

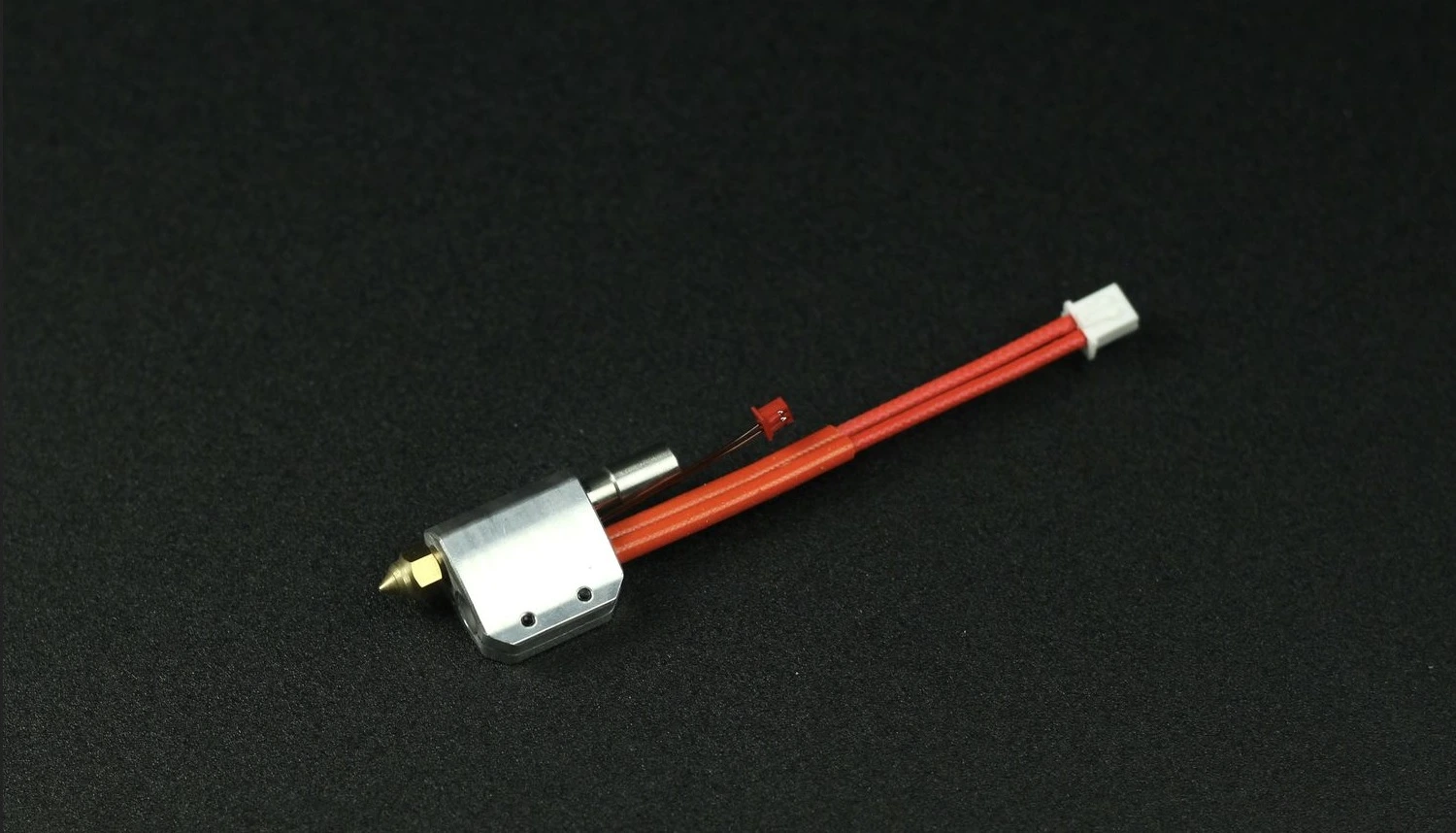

В комплекте с CR-M4 идет хотэнд с футеровкой из PTFE. Это устройство имеет удлиненное сопло и алюминиевый термоблок. В итоге получился высокопоточный хотэнд. Несмотря на возможности, которые находятся в прошивке, некоторых пользователей может разочаровать терморазрыв с тефлоновой прокладкой.
При значении температуры более 240°C PTFE разлагается, что приводит к появлению вредных паров. Разработчики допустили ошибку. Если с аппаратом будут работать неопытные пользователи, то это может привести к проблемам.
В новом хотэнде применяется удлиненное сопло, которое напоминает устройство от Volcano (применяется в 3D-принтерах с настройкой Volcano hotend). Этот элемент позволяет улучшить процесс плавления нити, что очень важно при работе с большим соплом или во время быстрой печати.

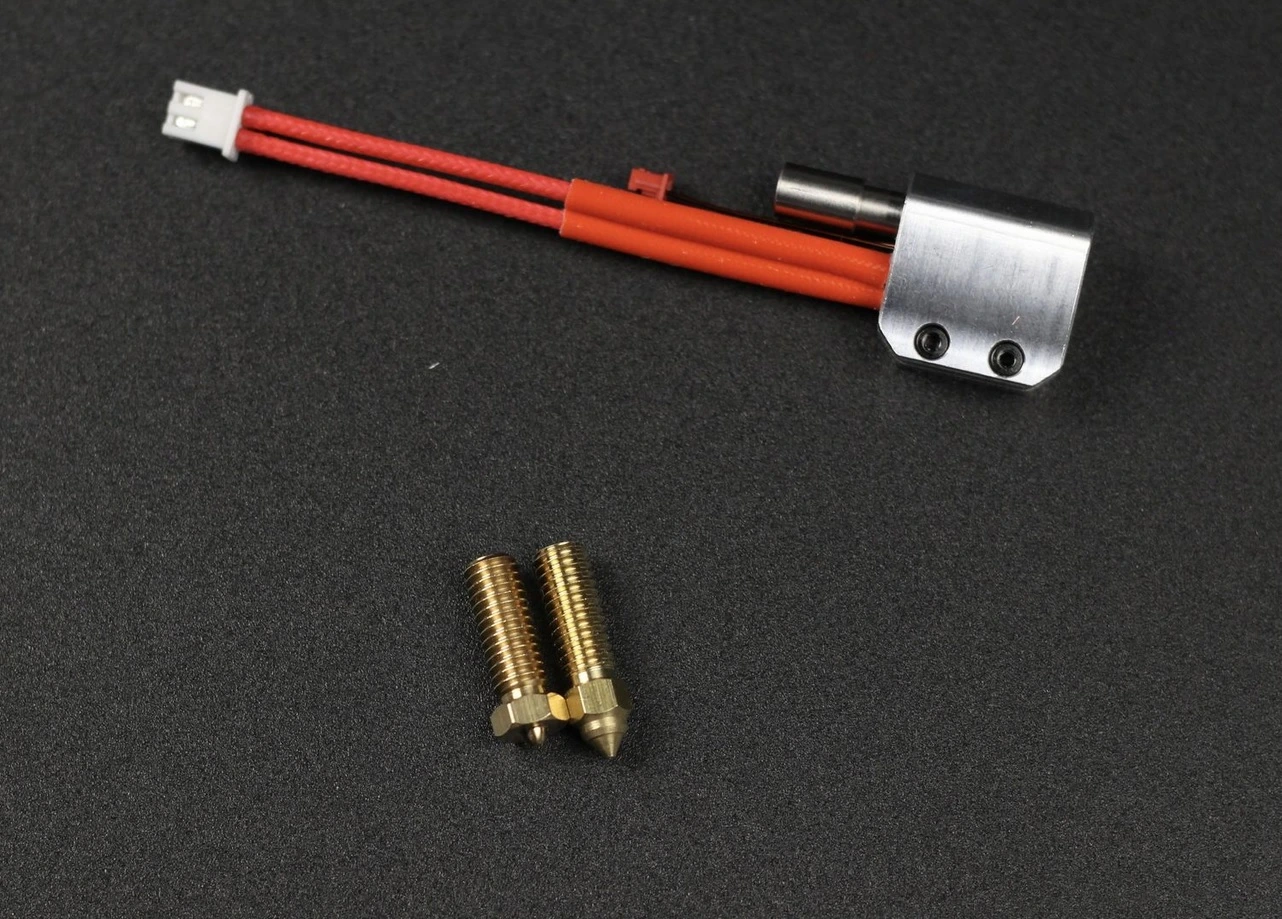

В данном устройстве предлагается предустановленное сопло, которое имеет диаметр 0.4 мм. Еще там предлагается запасной хотэнд. Диаметр каждого сопла составляет 0.4 мм. Это подтверждает утверждение, что Creality упустила шанс применять сопла на 0.6, 0.8 мм.
Если требуется проводить большие объемы печати, то сопла на 0.4 мм будет недостаточно. Использование большого сопла позволило бы сократить время работы.

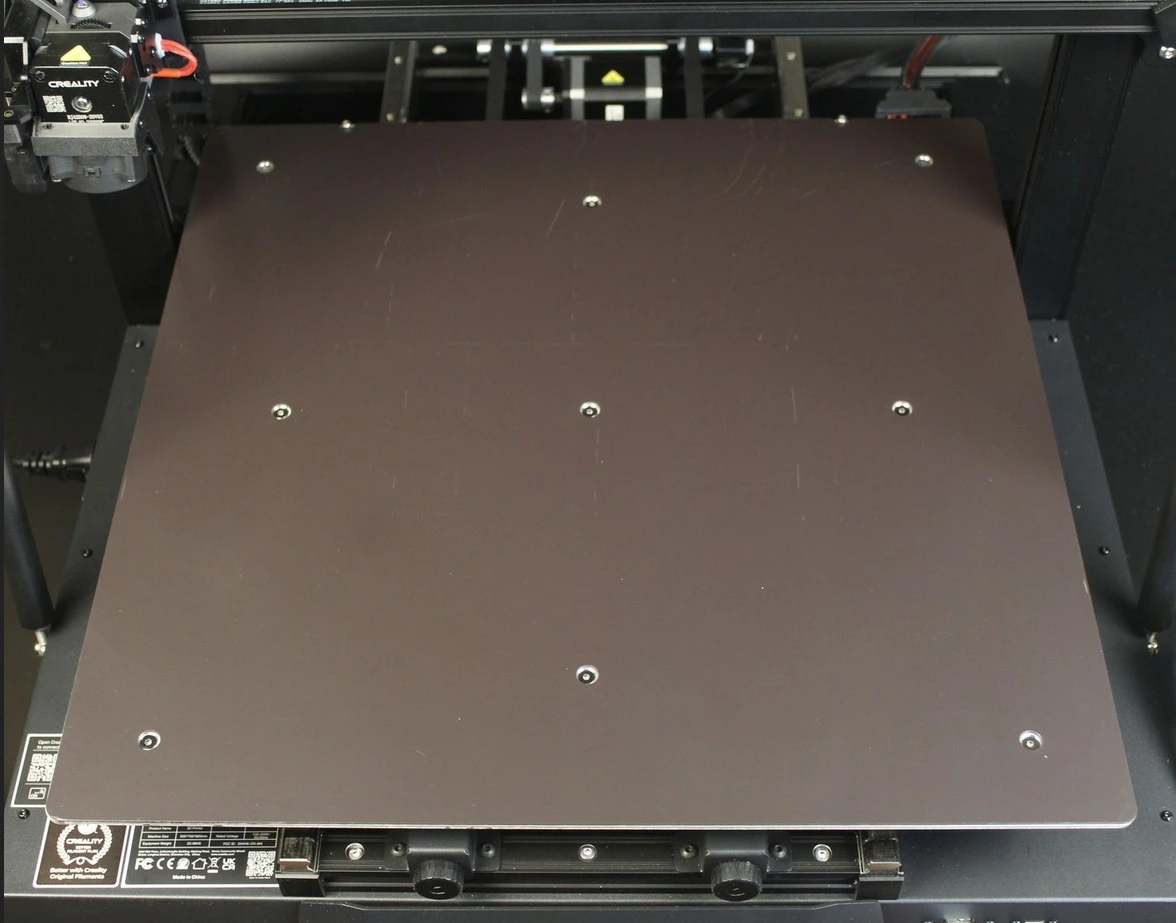

Платформа с поликарбонатной магнитной гибкой пластиной
Разработчики решили работать с фиксированной печатной панелью. Это решит вопрос с ее перемещением. Также такой подход позволяет решить вопрос пользователей с печатью. Теперь не нужно регулировать печатную панель.
Подобная комплектация связана с тем, что устройство имеет большой вес. Это может привести к дополнительному раскачиванию, а подпружиненная головка еще больше влияние на него при работе. Пользователи без проблем смогут получить изделие, на создание которого нужно 2-3 кг нити. Поэтому такая платформа оказывает большое влияние на печать.

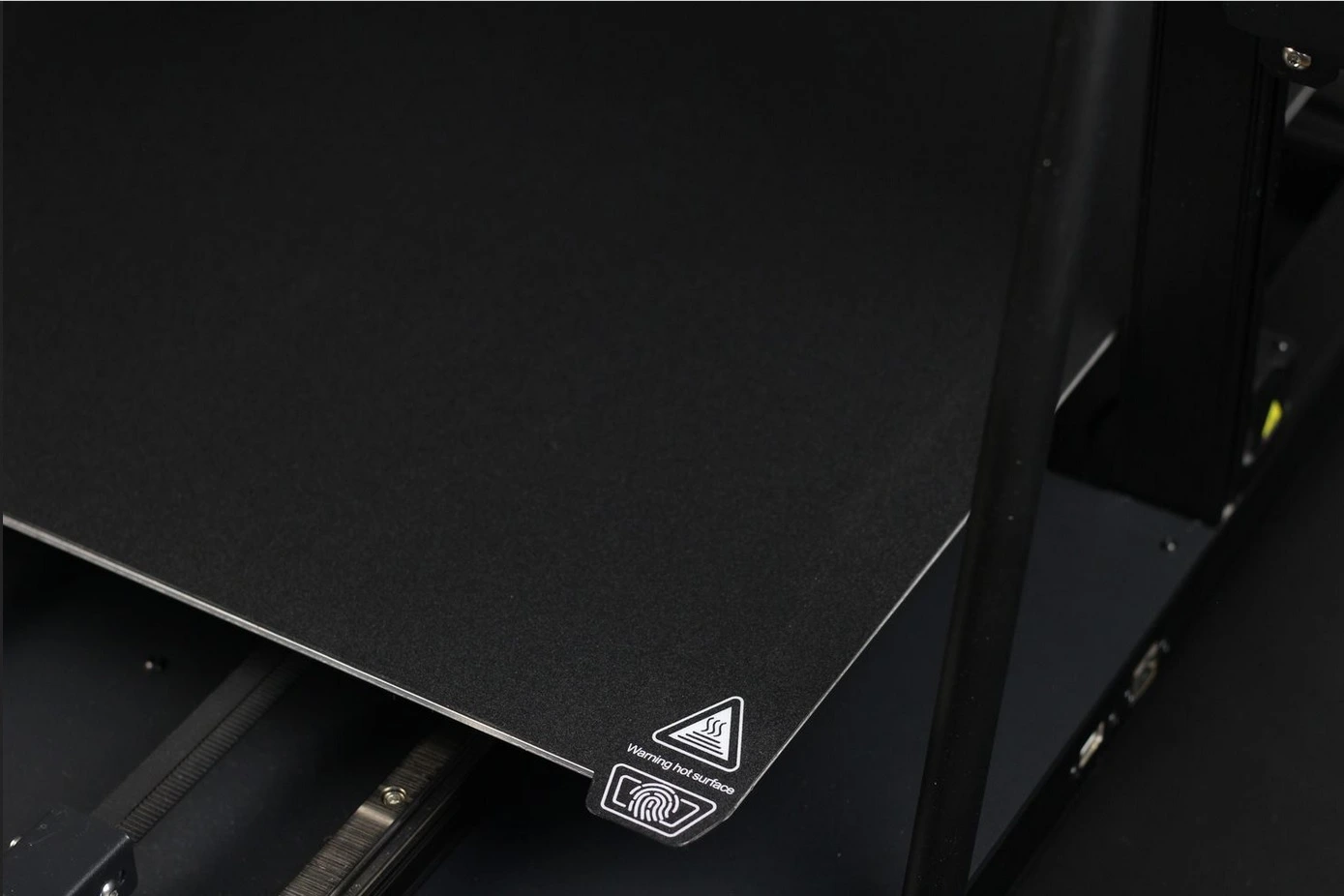

Рабочая платформа создана из алюминия толщиной 3 мм. Для его крепления к раме используются металлические стойки. Сверху находится магнитная наклейка, фиксирующая на месте гибкую пластину.
Здесь большое магнитное притяжение. Несмотря на это, при создании крупных изделий из PETG возможно, что платина начнет гнуться или отсоединиться от платформы. Еще из-за большого объема его трудно размещать в небольшом помещении.

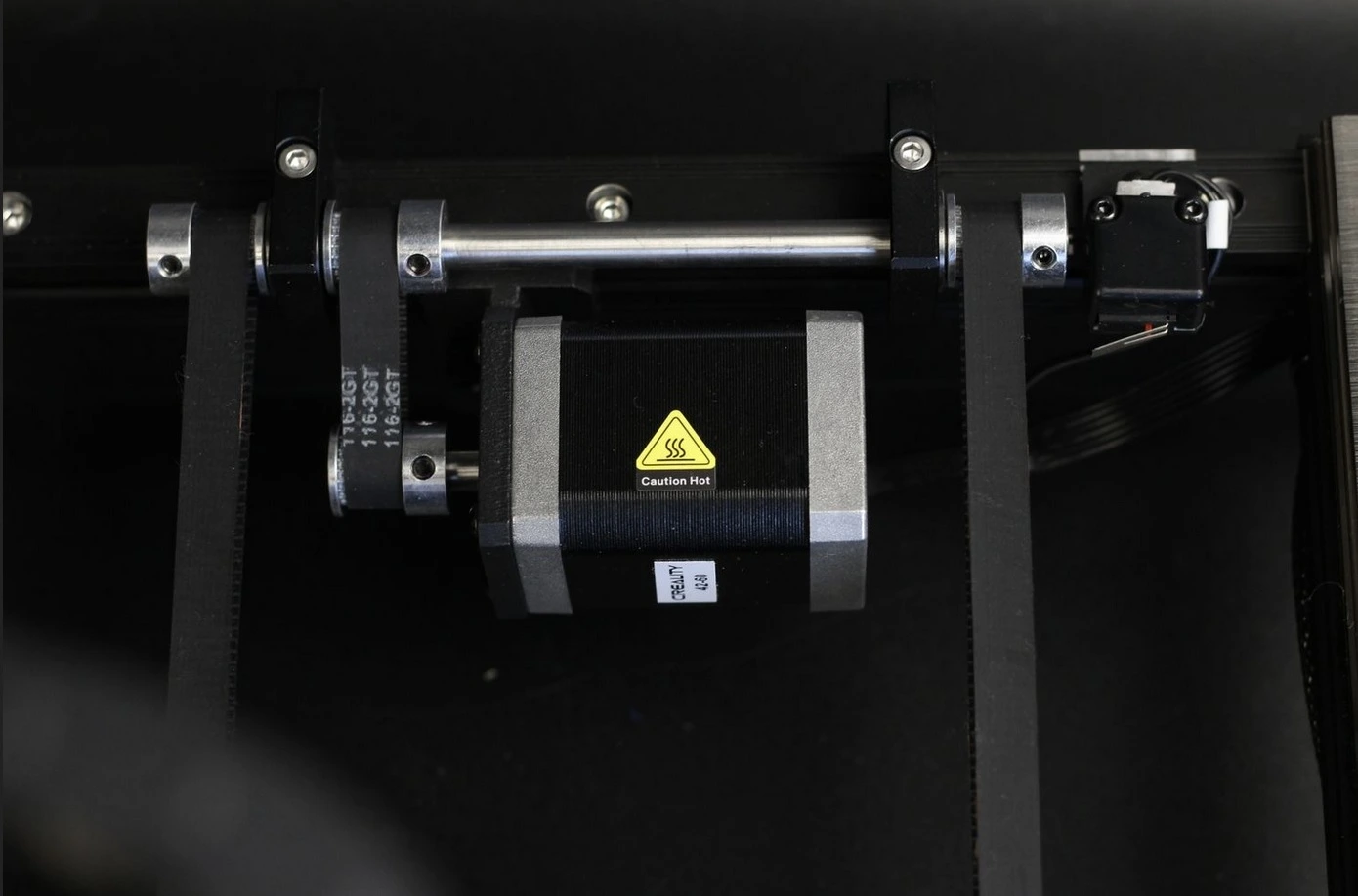

За перемещение платформы на Y оси отвечает только один двигатель, который располагается сзади устройства. Он соединяется при помощи зубчатого ремня с другими ремнями шириной 10 мм. Для повышенной точности перемещения для Y оси применяются большие линейные направляющие. Это позволит улучшить процесс печати больших изделий.
Поликарбонатная пластина является важным преимуществом данного устройства. 3D-принтер демонстрирует качественную печать PLA при пониженных температурных показателях. При этом его можно повредить, если печатаемый материал отличается большой адгезией или появляются проблемы со смещением по Z оси. Аппарат комплектуется запасной гибкой поликарбонатной пластиной. Более универсальным решением было бы использование в ней PEI поверхности.
CR-Touch с 25 точками выравнивания

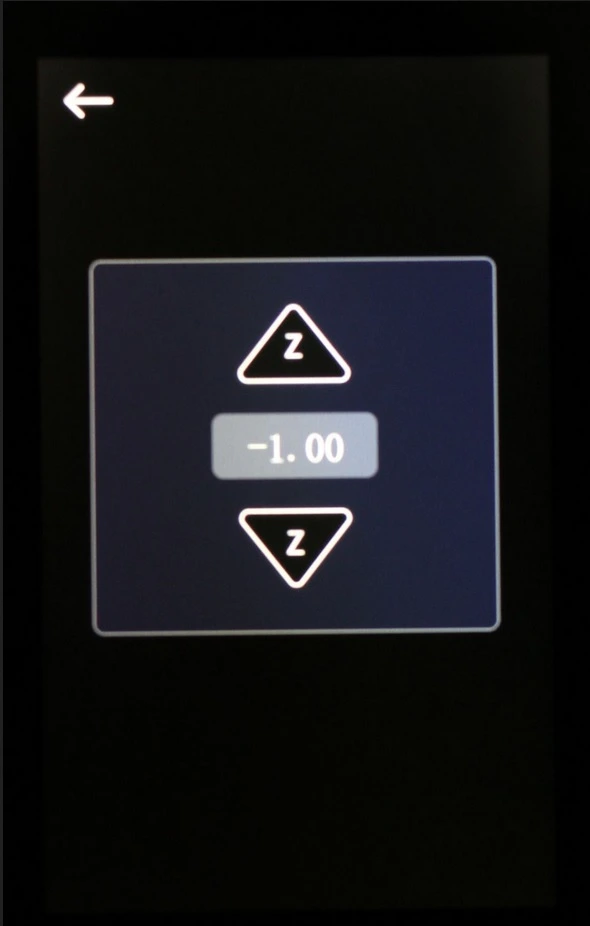

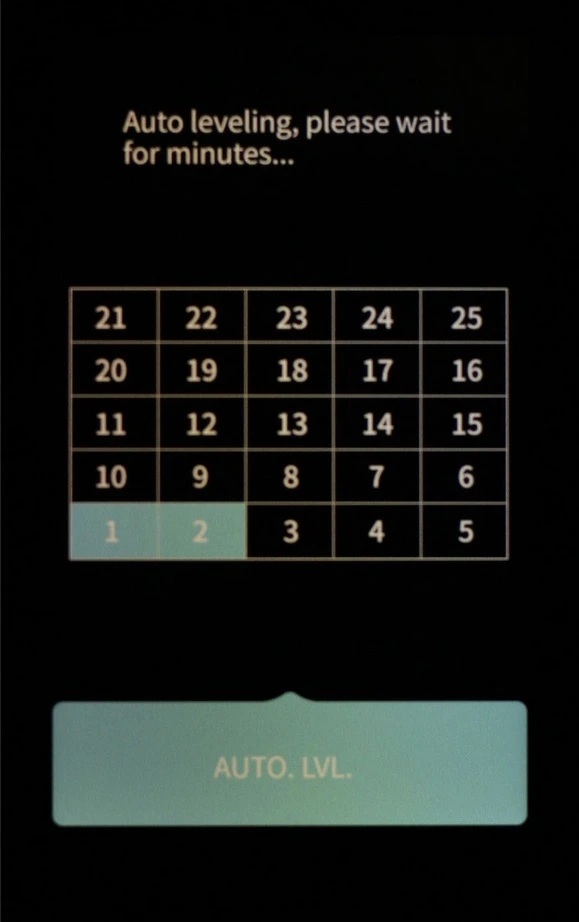

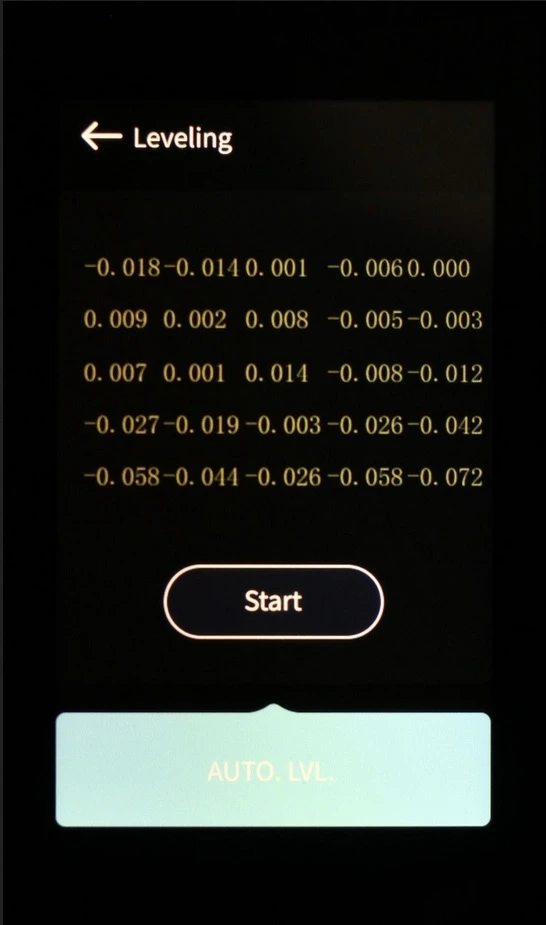

В рассматриваемом 3D-принтере отсутствуют системы для ручной калибровки. Для автоматического выполнения данного процесса используется CR-Touch, данная система входит в комплект аппарата. При помощи этого датчика слой нагревается в 25 точках, что позволяет получить информацию о наличии отклонений.
Платформа достаточно ровная. Это видно по картинкам, опубликованным ниже. Во время тестов нам не потребовалось менять настройки для оси Z, а ось X располагалась параллельно статине.
Более эффективным был бы вариант, когда для управления оси Z использовалось независимое управление двигателями. Такой подход смог бы позволить выравнивать портал Х в автоматическом режиме. Несмотря на это, данный аппарат отличается хорошей сборкой и синхронизацией, поэтому он функционирует правильно.
Перетаскивание цепей для осей Х и Z
Все пользователи, которые когда-либо работали с 3D-печатью, замечали, что в некоторых принтерах Voron используются специальные проволочные цепи для удобного размещения проводов. Разрывы могут появится в ситуации, если провода не предназначены для буксировки цепей.
В устройстве CR-M4 применяются довольно тонкие провода. Они более гибкие и напоминают те, которые используются в LDO Voron 2.4.
На текущий момент с данными проводами проблем нет, но не стоит паниковать, если однажды они порвутся. Возможно, мы ошибаемся, но необходимо посмотреть на их состояние спустя пару сотен часов работы. Если учесть размеры аппарата, то можно задаться вопросом, была ли возможность для использования иной конструкции, когда во время печатного процесса провода экструдера не висели бы над создаваемым изделием.

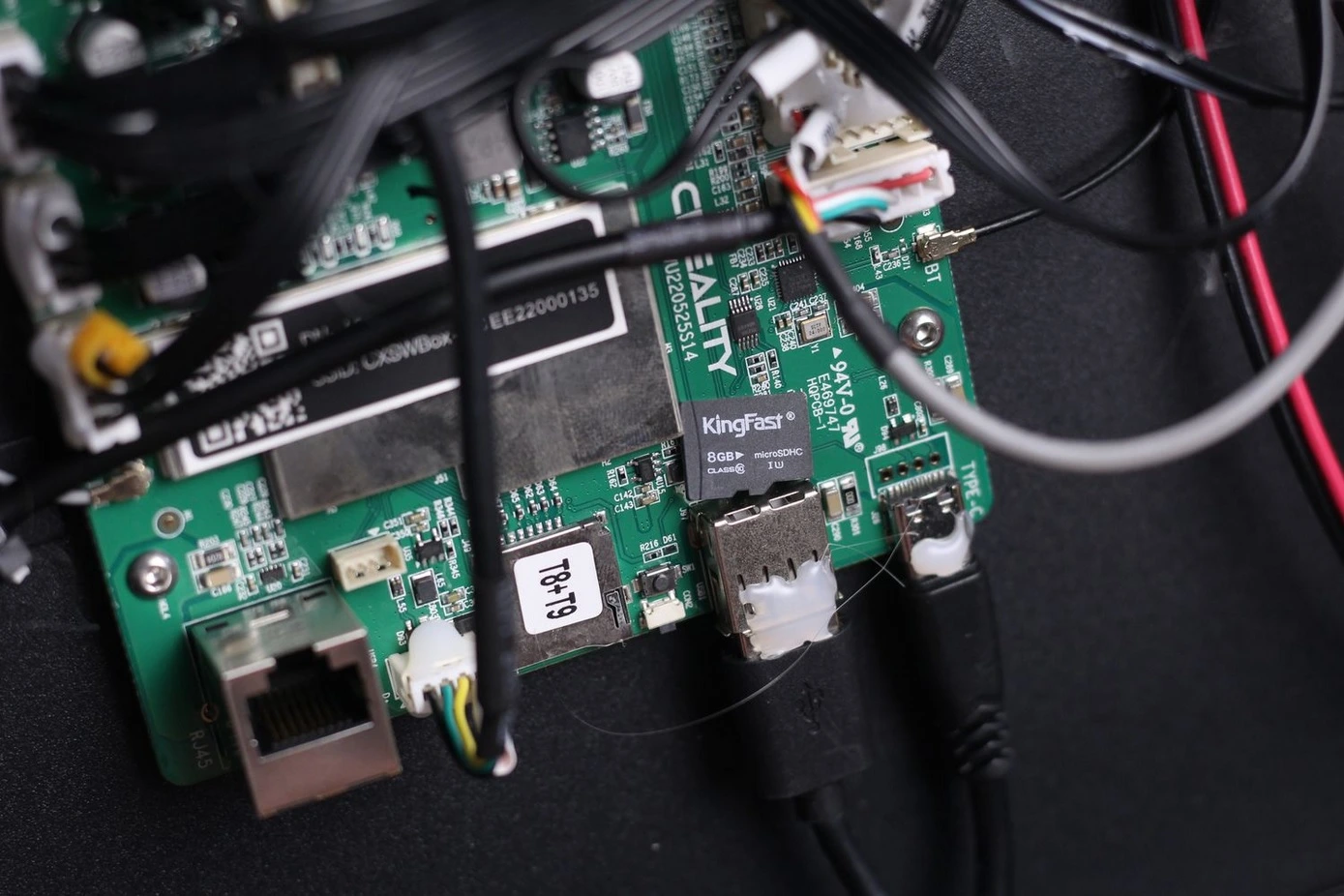

32-битная плата с аппаратным обеспечением Creality Box
Электроника в CR-M4 стала для нас настоящим сюрпризом. Изначально мы думали, что там будет аналогичное обеспечение, как и в CR-10 Smart Pro. Напомним, что там использовалась обычная плата Creality, которая соединялась с CR-Box при помощи боковой панели. В итоге разработчики в CR-M4 предложили новую плату.
Данная плата базируется на процессоре ARM STM32F401. В плате есть различные интерфейсы, например, разъем RJ-45, USB. Важно отметить, что через этот USB есть возможность подключать веб-камеру для наблюдения за печатным процессом.
Все аппаратное обеспечение Creality Box располагается на одной плате. Там также имеется Wi-Fi, что позволяет через программу Creality Cloud контролировать работу устройства.

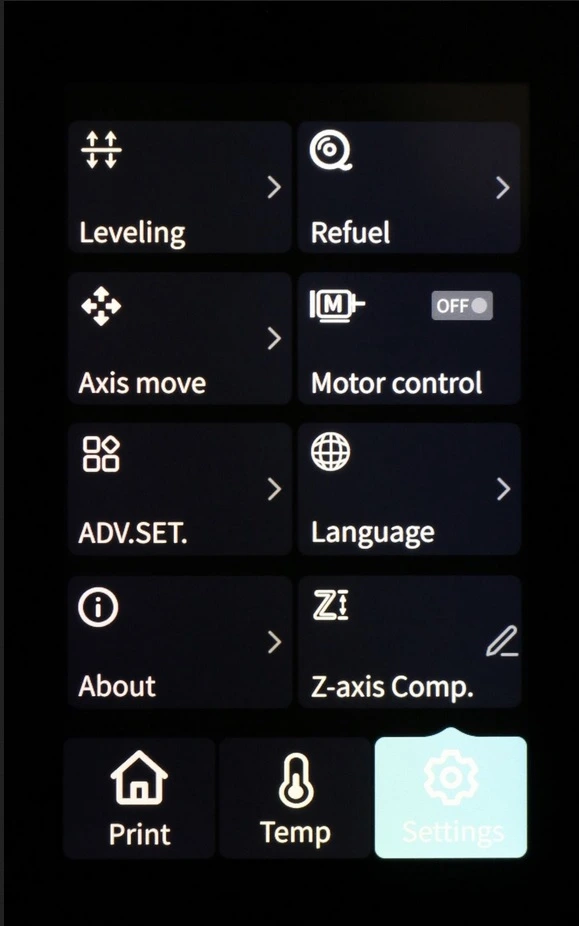

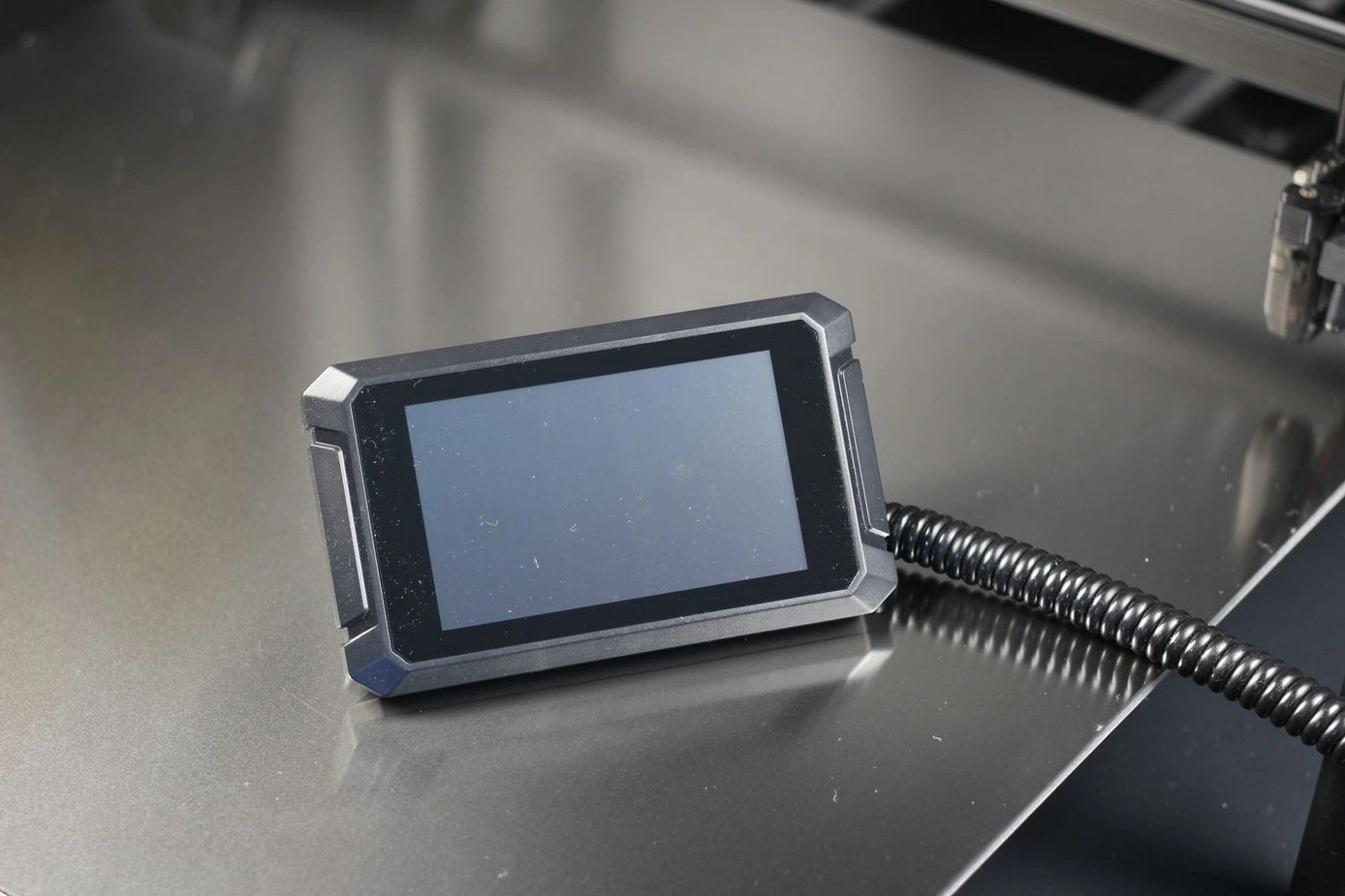

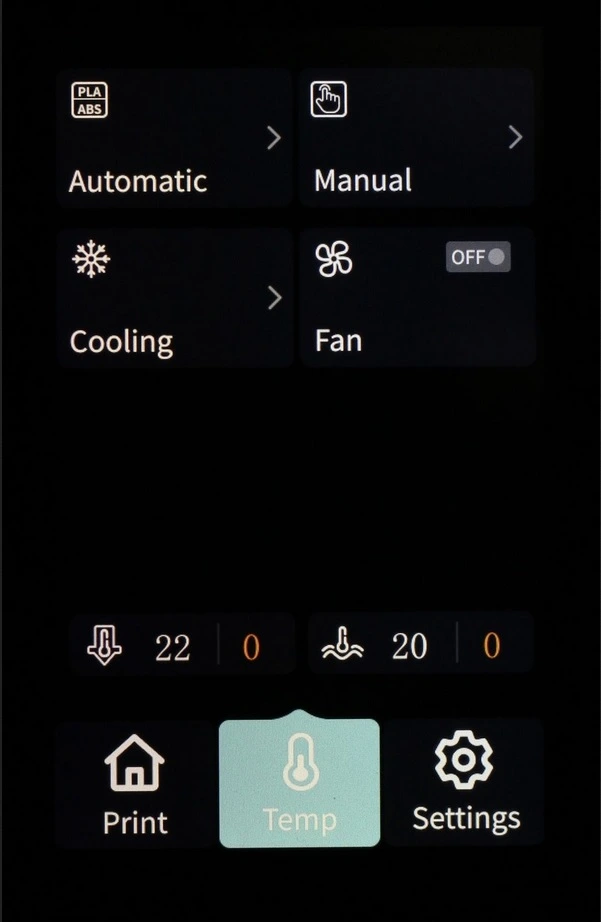

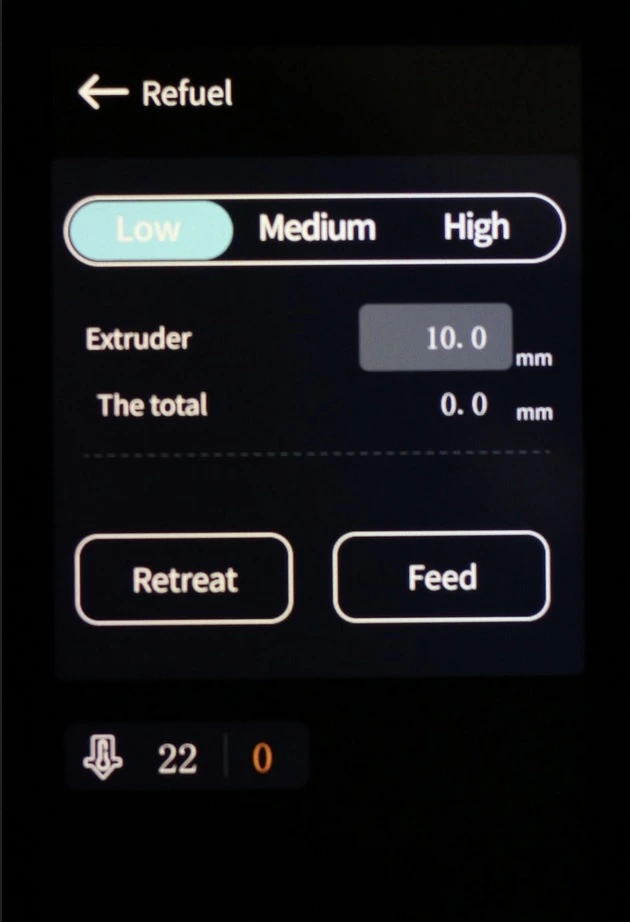

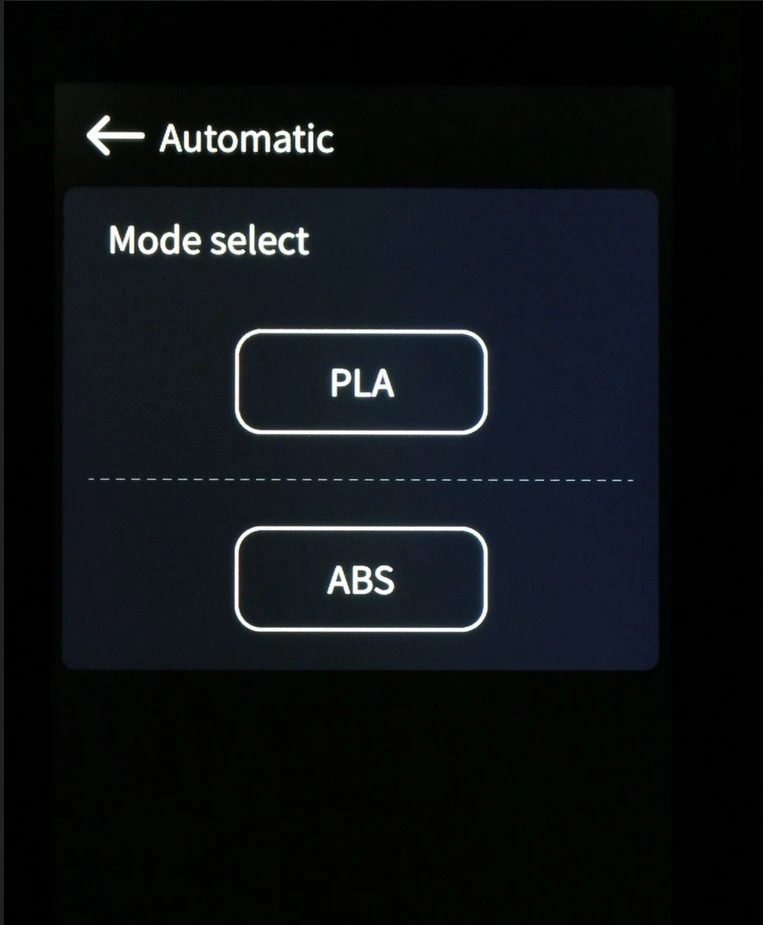

4.3-дюймовый сенсорный дисплей

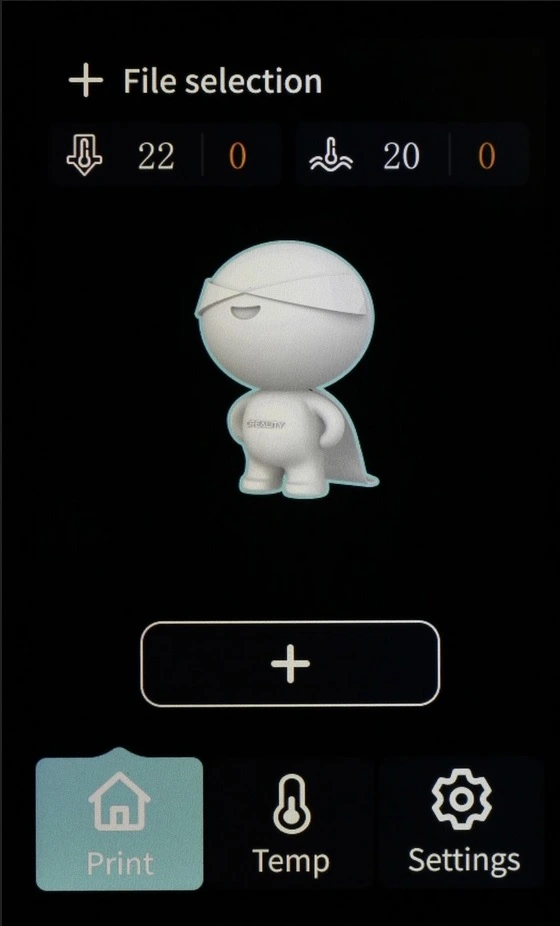

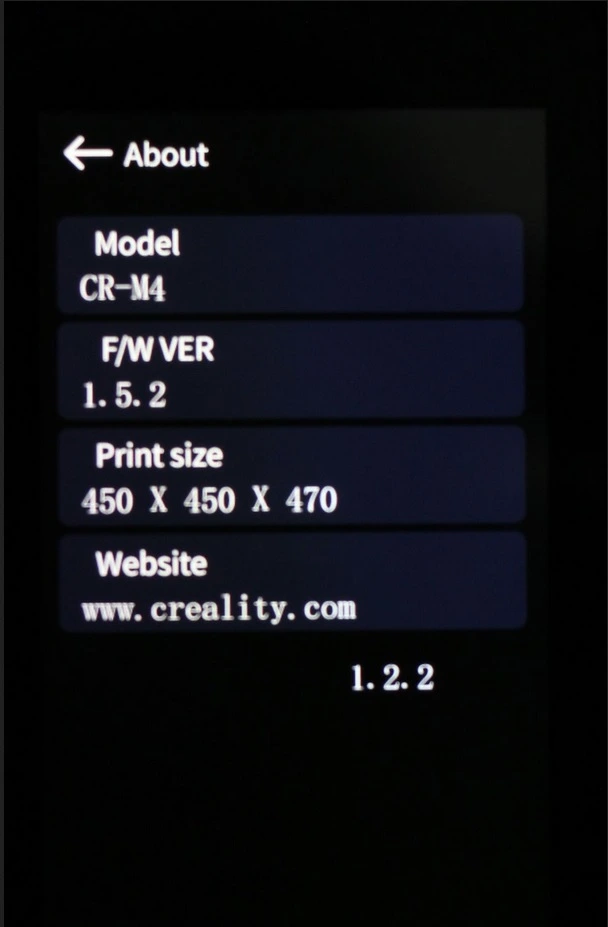

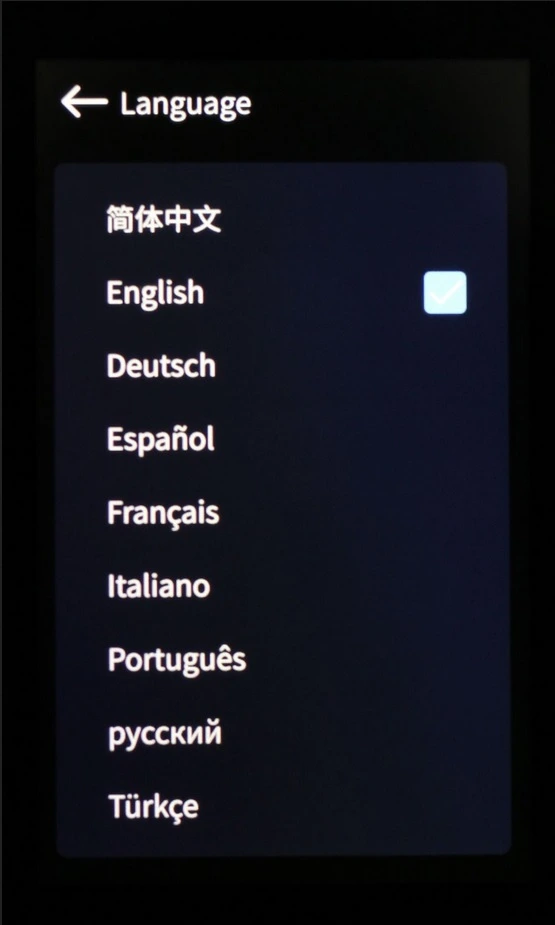

В комплект устройства входит дисплей, который похож на экран Ender 3 S1 Pro. В нем нет ничего необычного. Это простой сенсорный цветной дисплей, который хорошо функционирует и отличается большим функционалом в плане управления аппаратом.

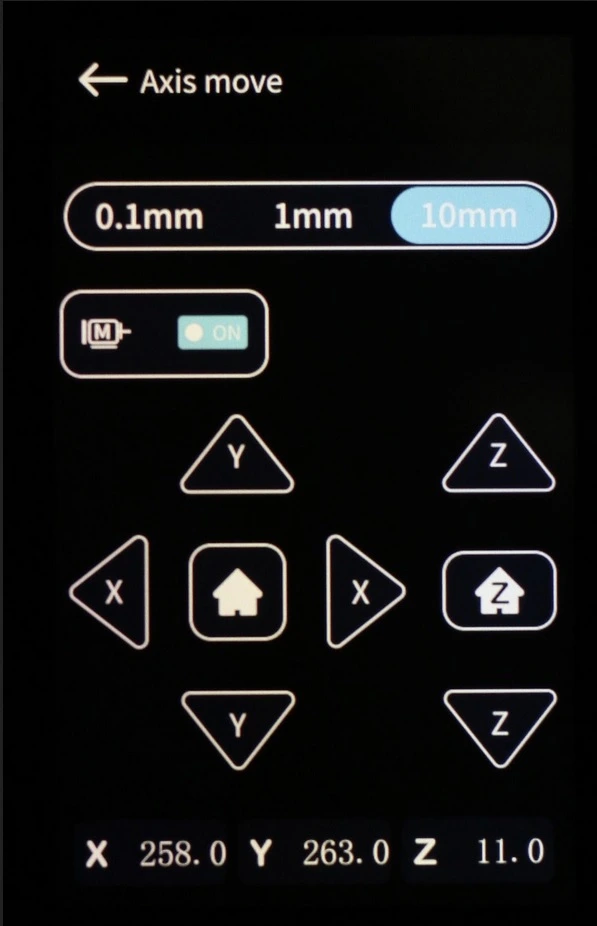

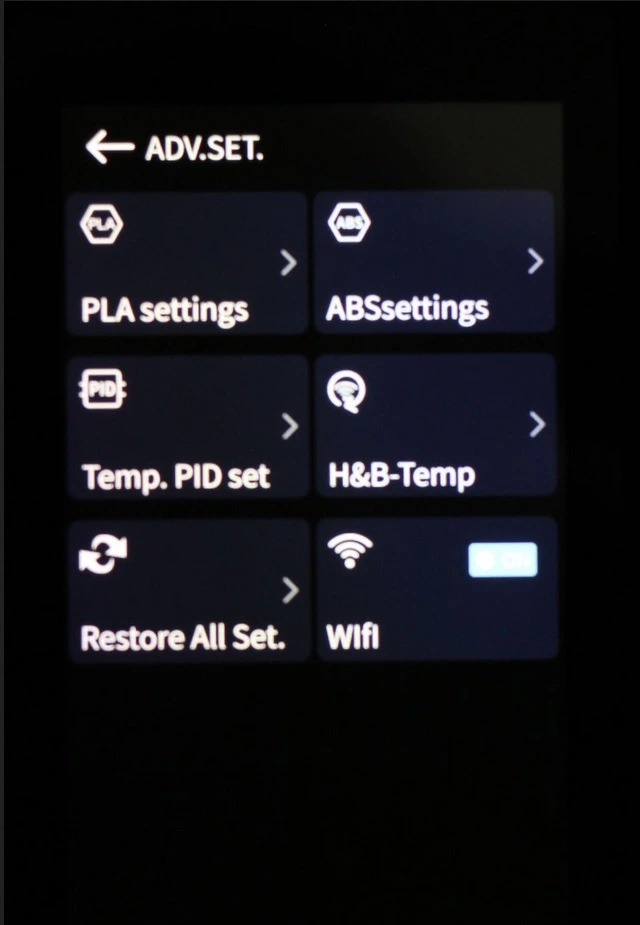

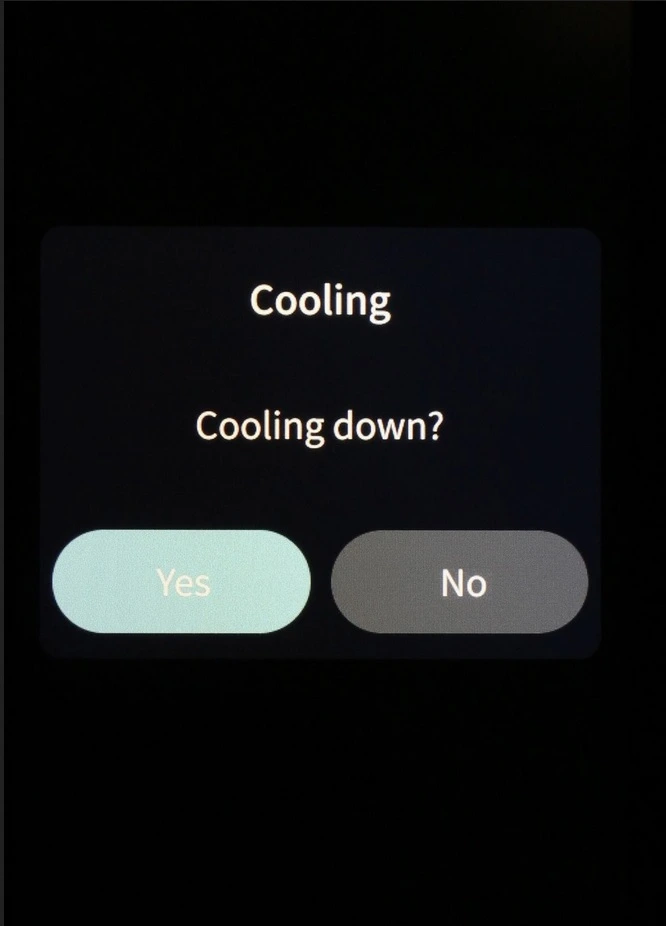

Все необходимые параметры 3D-принтера можно настроить при помощи обычных элементов управления движения, охлаждения, нагрева.
Довольно длинный спиральный кабель подключен к дисплею. Это позволяет упростить процесс управления аппаратом.

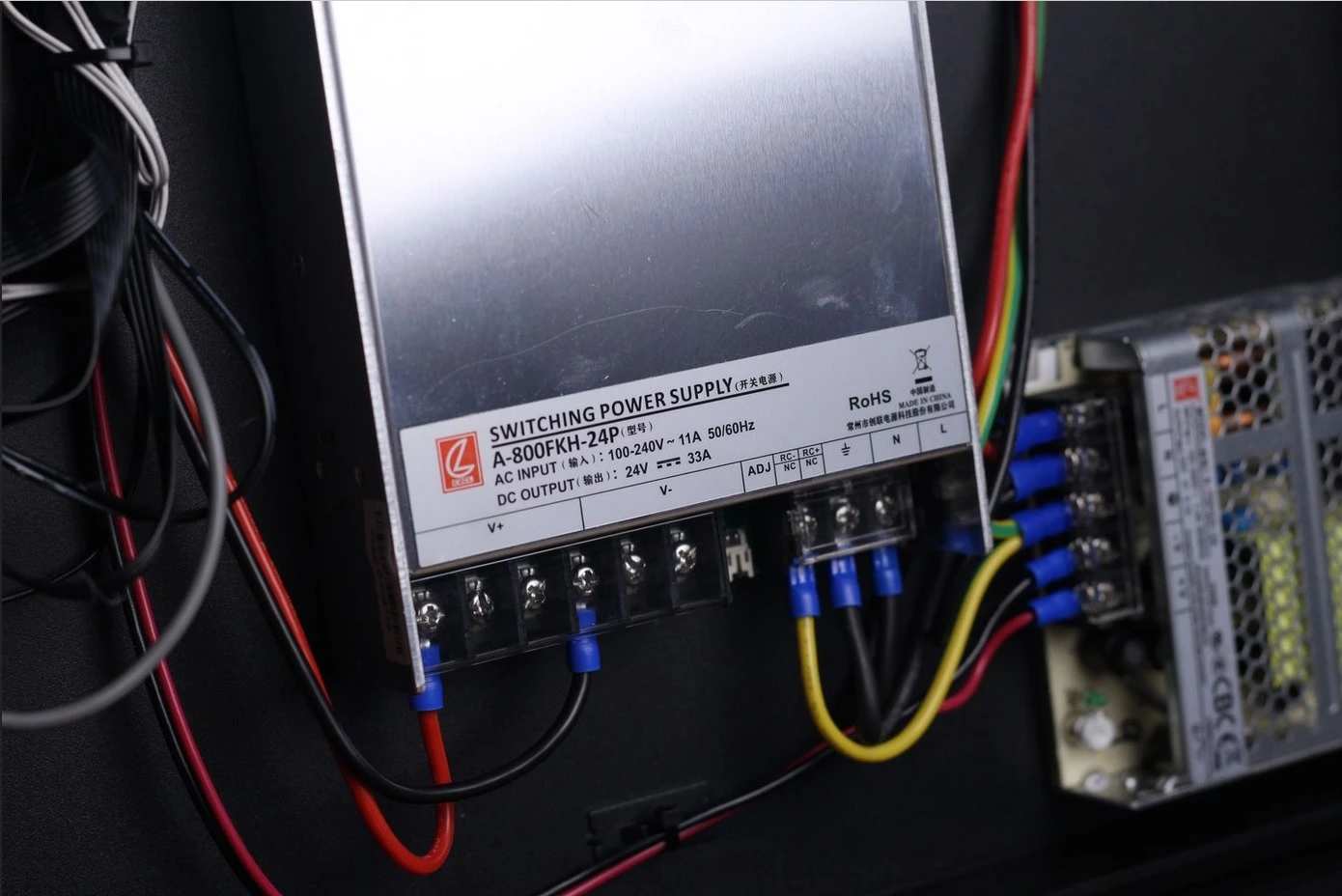

Блок питания 800 Вт, 24 В
В рассматриваемой машине используется большая платформа с подогревом. Для обеспечения процесса питания необходим соответствующий источник питания. Внутри аппарата используется блок A-800FKPH-24P, который подключен к транзистору МОП.

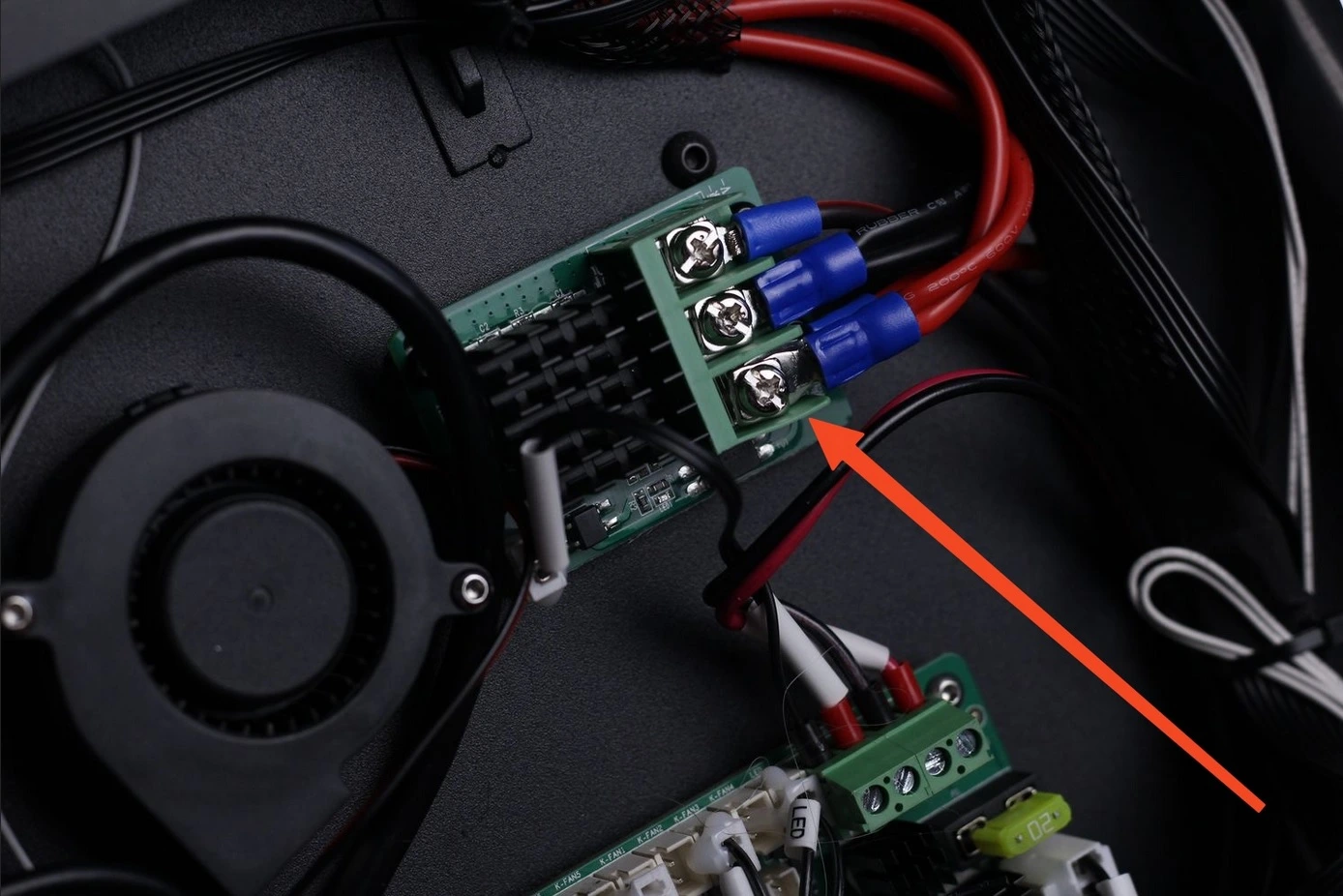

В рассматриваемом аппарате мы нашли определенный минус, связанный с неверно прикрученным проводом, который шел к транзистору. Из-за этого был люфт, что несет в себе определенную опасность. CR-M4 предназначен для печати в течение многих дней без присмотра пользователей. Если бы мы не выполнили проверку, то могло бы произойти короткое замыкание.
Подобные проблемы решаются очень просто. Здесь нужно провод вернуть на место. Creality следует более внимательно обращать внимание на поставляемые на рынок устройства. Мы рекомендуем внимательно проверять все приобретаемые машины.
В блоке питания достаточно шумный вентилятор. Шум больший, если сравнивать с более мелкими аппаратами.
Время нагрева и энергопотребление
Показатели для хотэнда:
- 300 °C – 1 мин 27 сек;
- 250 °C – 1 мин 8 сек;
- 200 °C – 49 сек.
Показатели для печатной платформы:
- 100 °C – 9 мин 55 сек;
- 60 °C – 3 мин 8 сек.

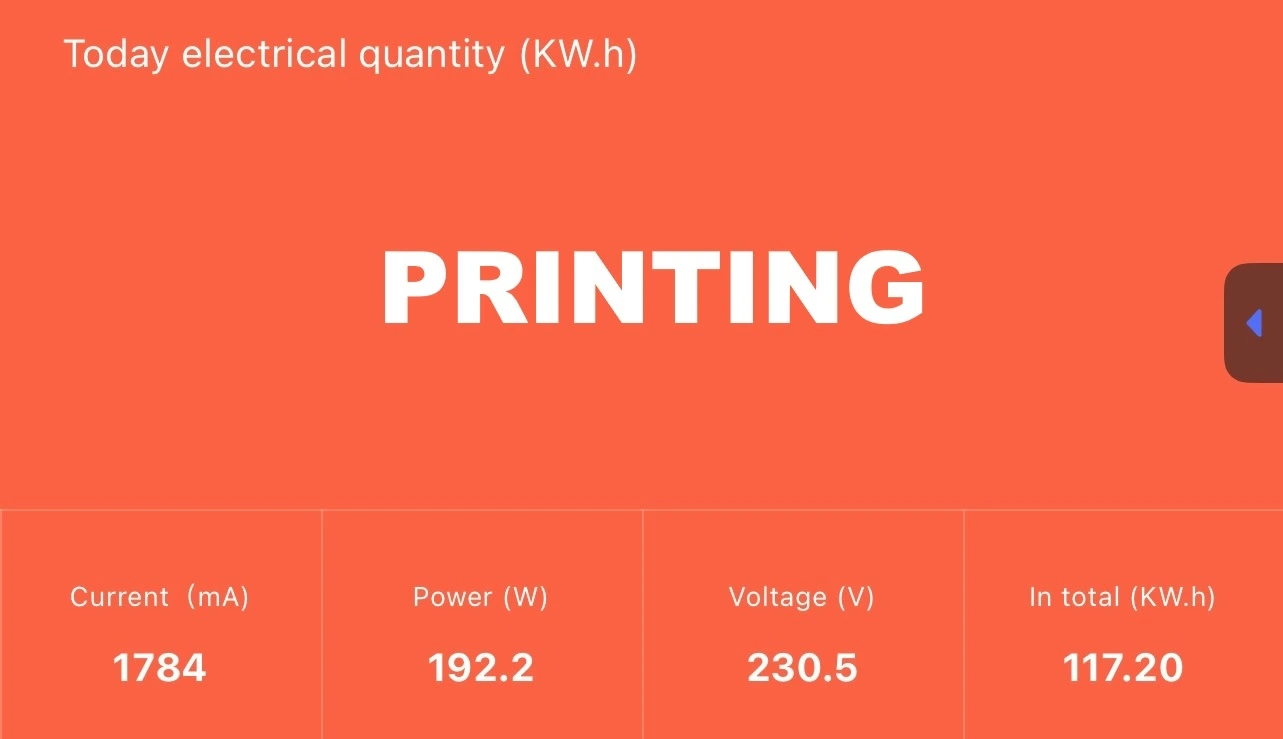

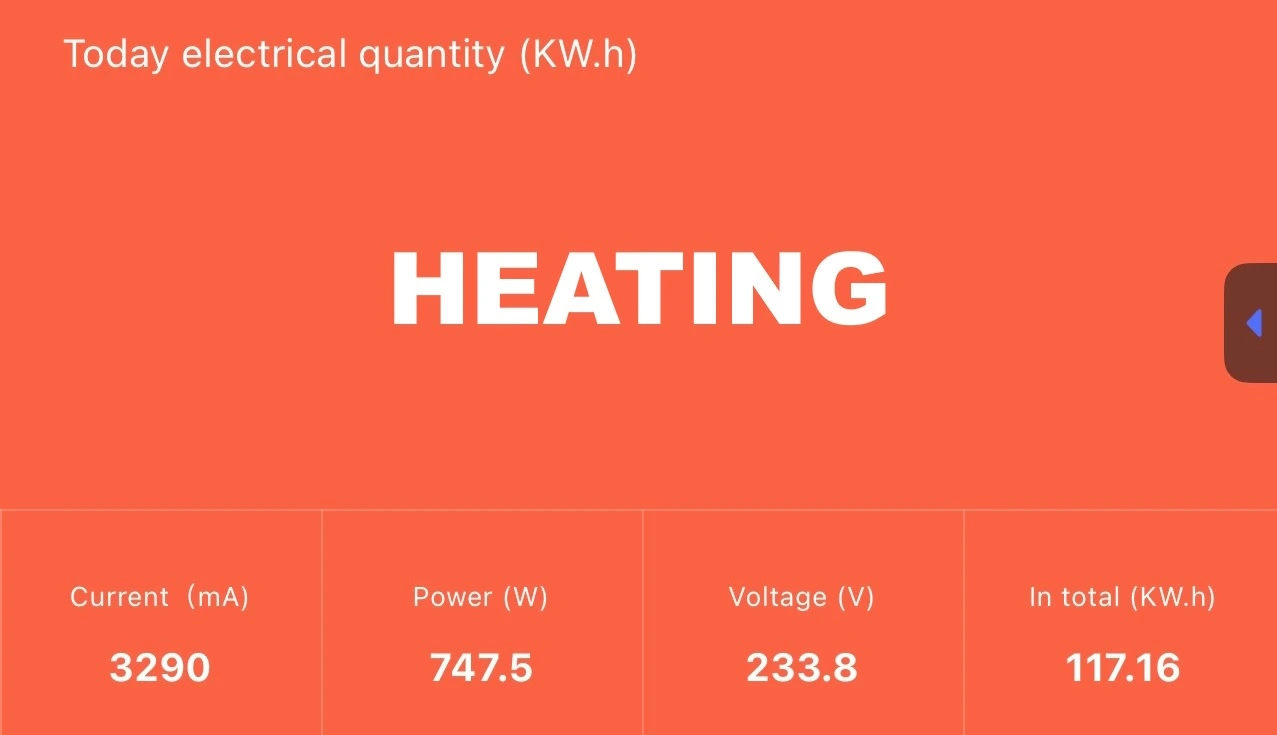

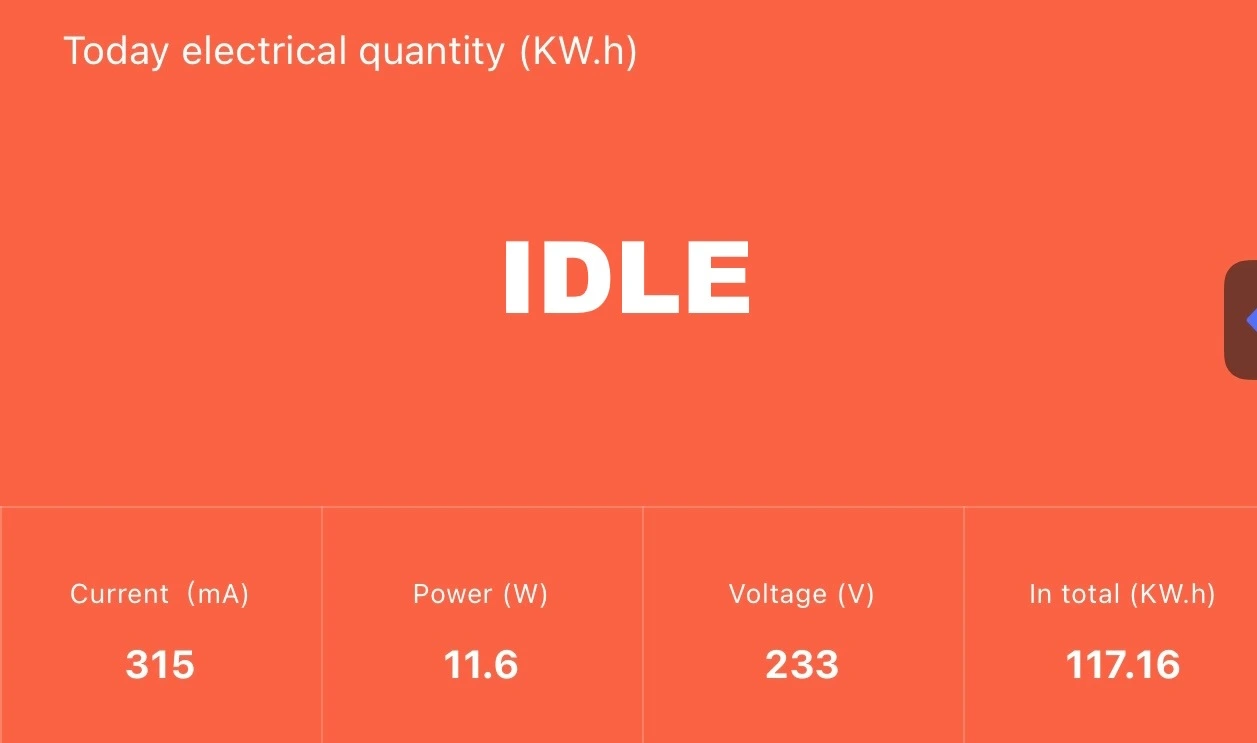

В режиме ожидания машина потребляет приблизительно 12 Вт. Когда печатная платформа и хотэнд начинают нагреваться, то 3D-принтер потребляет приблизительно 750 Вт. Стабильный уровень в 200 Вт фиксируется после старта печатного процесса.
Проведенные в нашем тесте измерения осуществлены при помощи интеллектуальной розетки Blitzwolf. Она демонстрирует уровень потребляемой мощности. Еще в ее функции входит удаленное выключение и включение машины.
Однородность температуры слоя

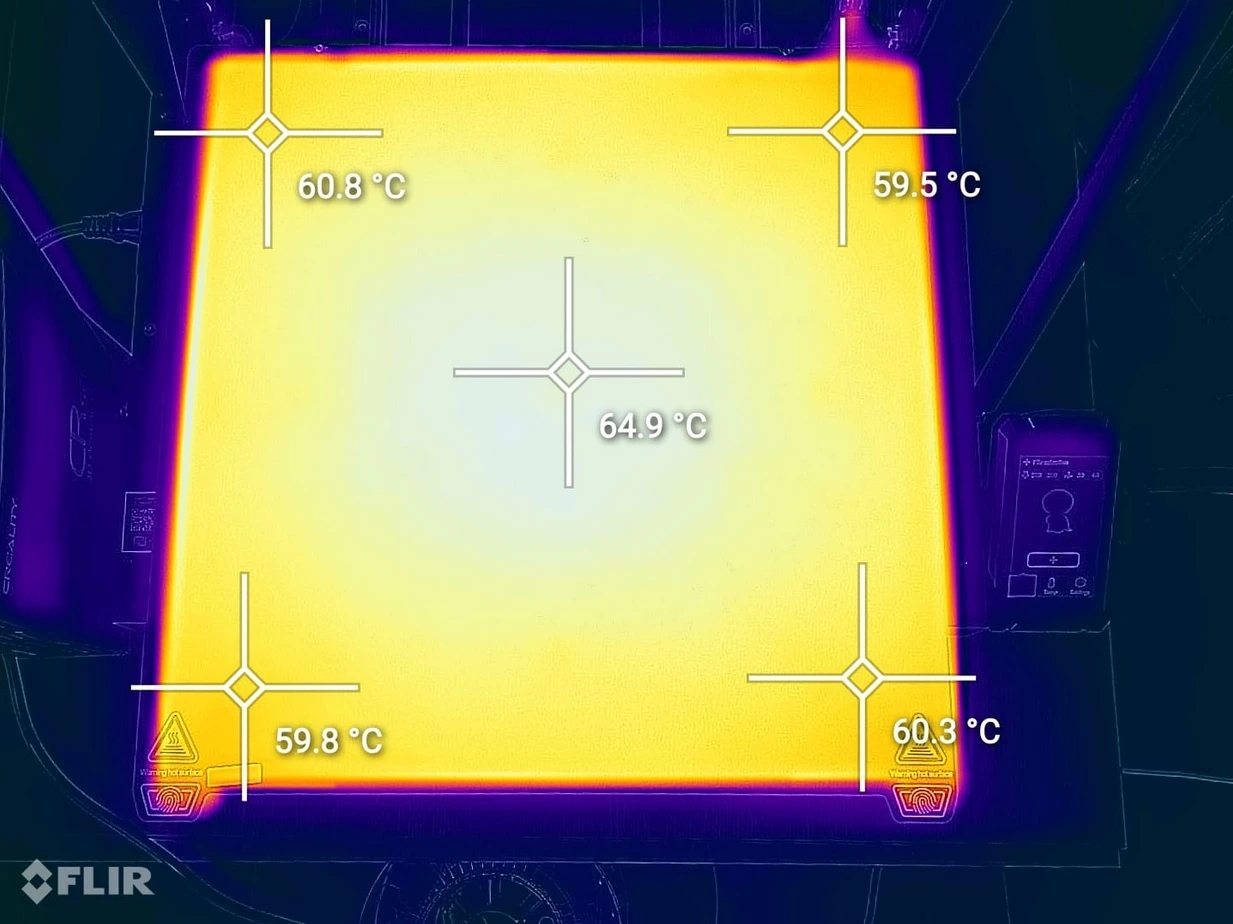

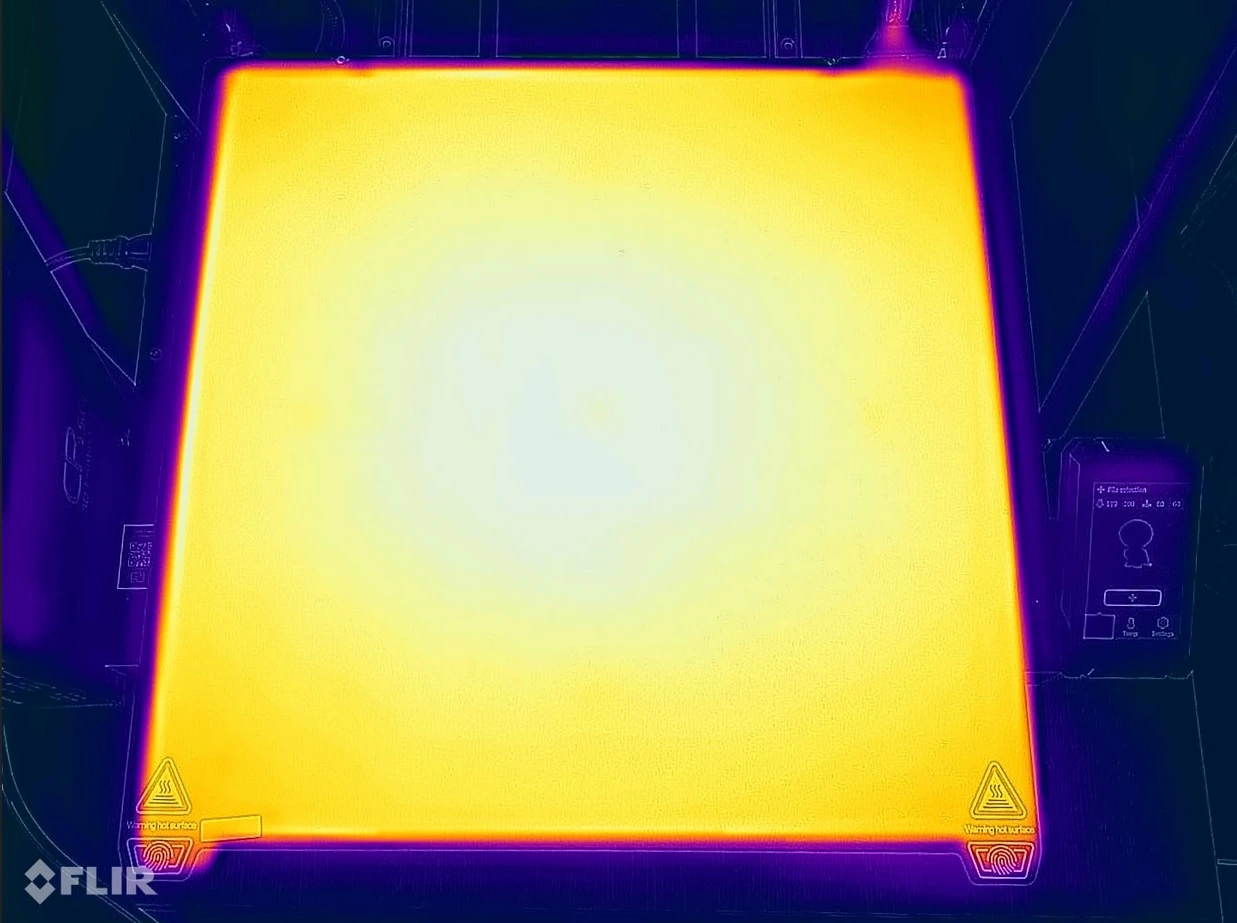

Мы провели тесты с параметрами однородности температуры печатной платформы в принтере. Для этого использовалась камера FLIR, мы ее поставили на CAT S62 Pro. На платформе мы задали температуру 60 °C. Затем мы ожидали стабилизации температуры в течение 2 минут.
Мы получили хорошую однородность нагревательного слоя. После стабилизации температуры при анализе платформы мы не увидели холодных пятен. Дополнительная изоляция под нагревательным слоем позволила добиться этих результатов.
Тестовые отпечатки на Creality CR-M4

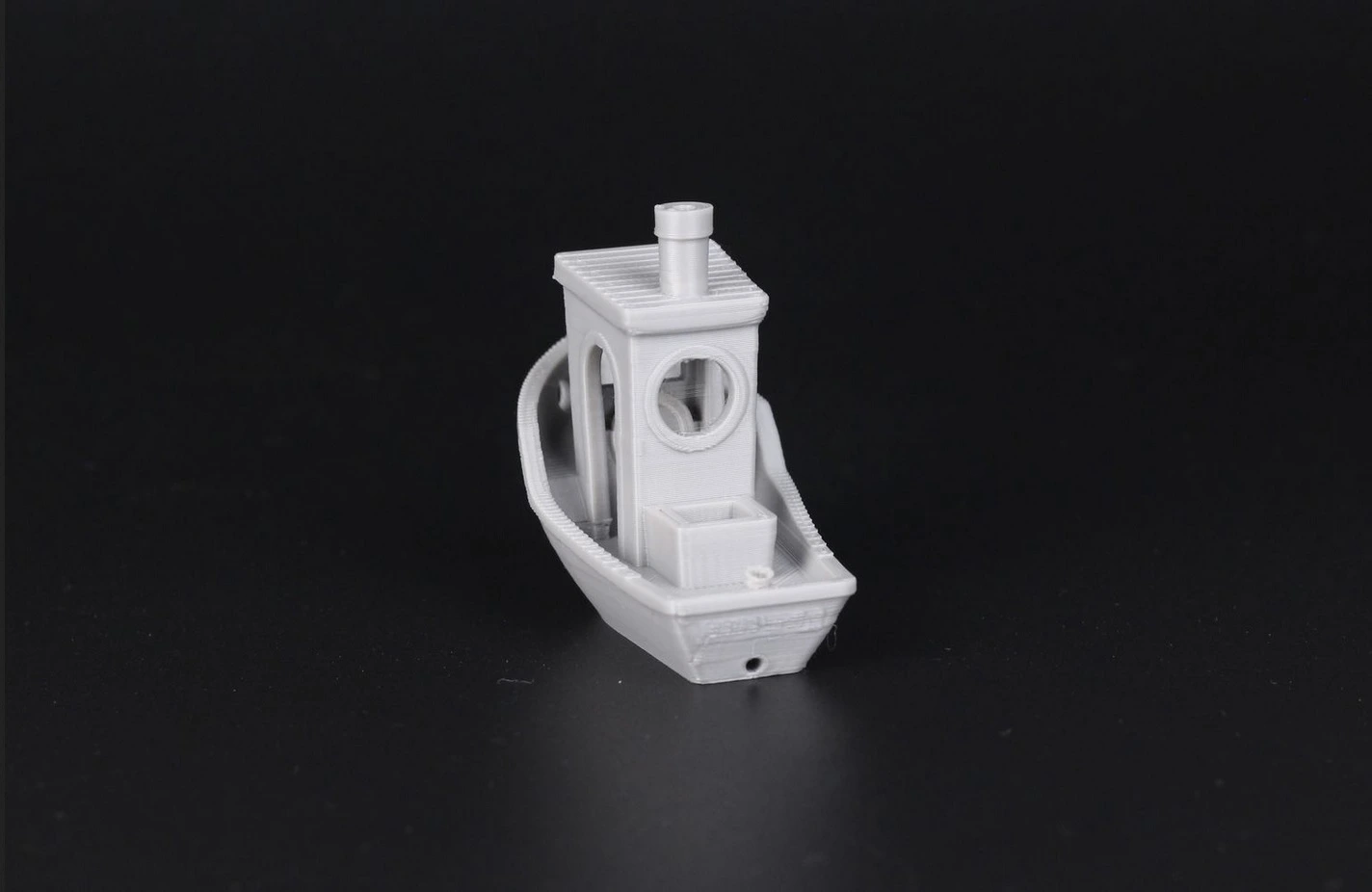

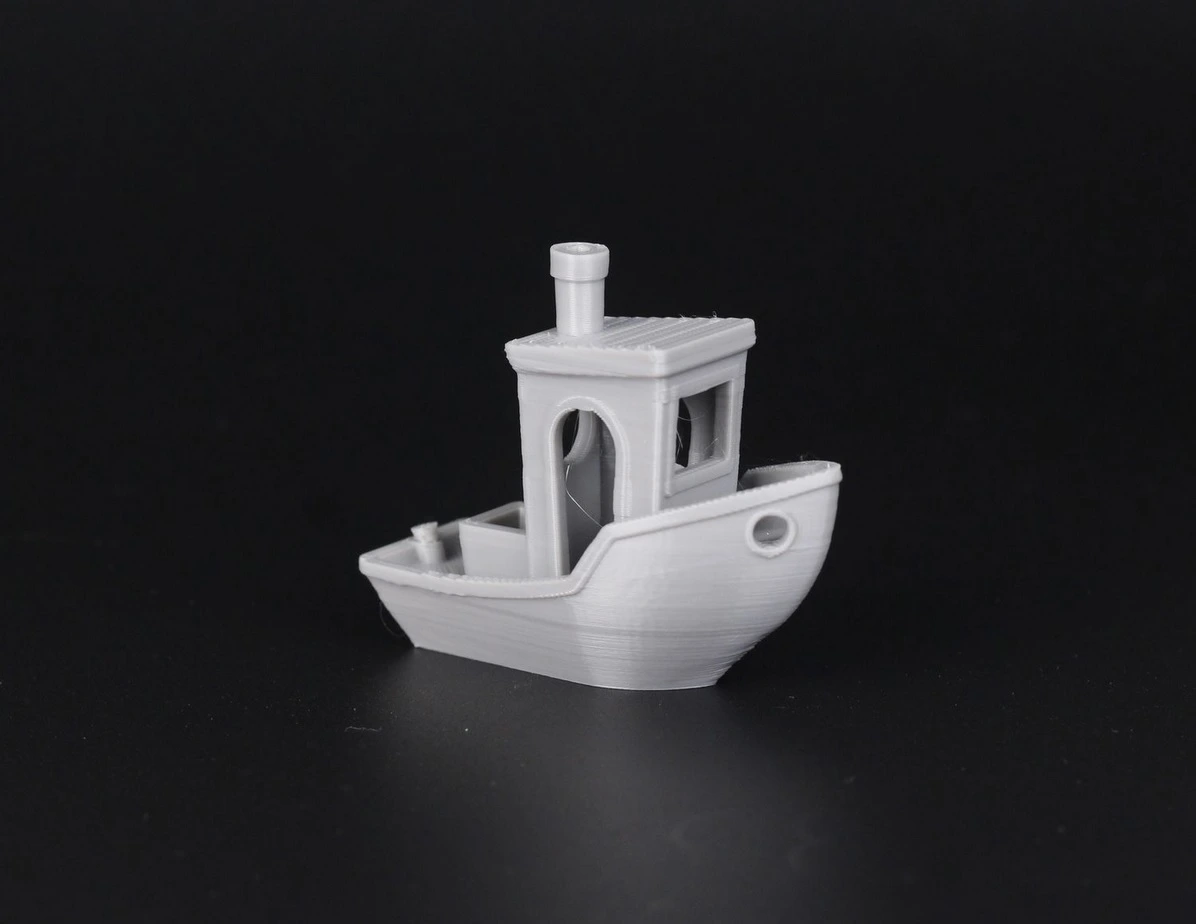

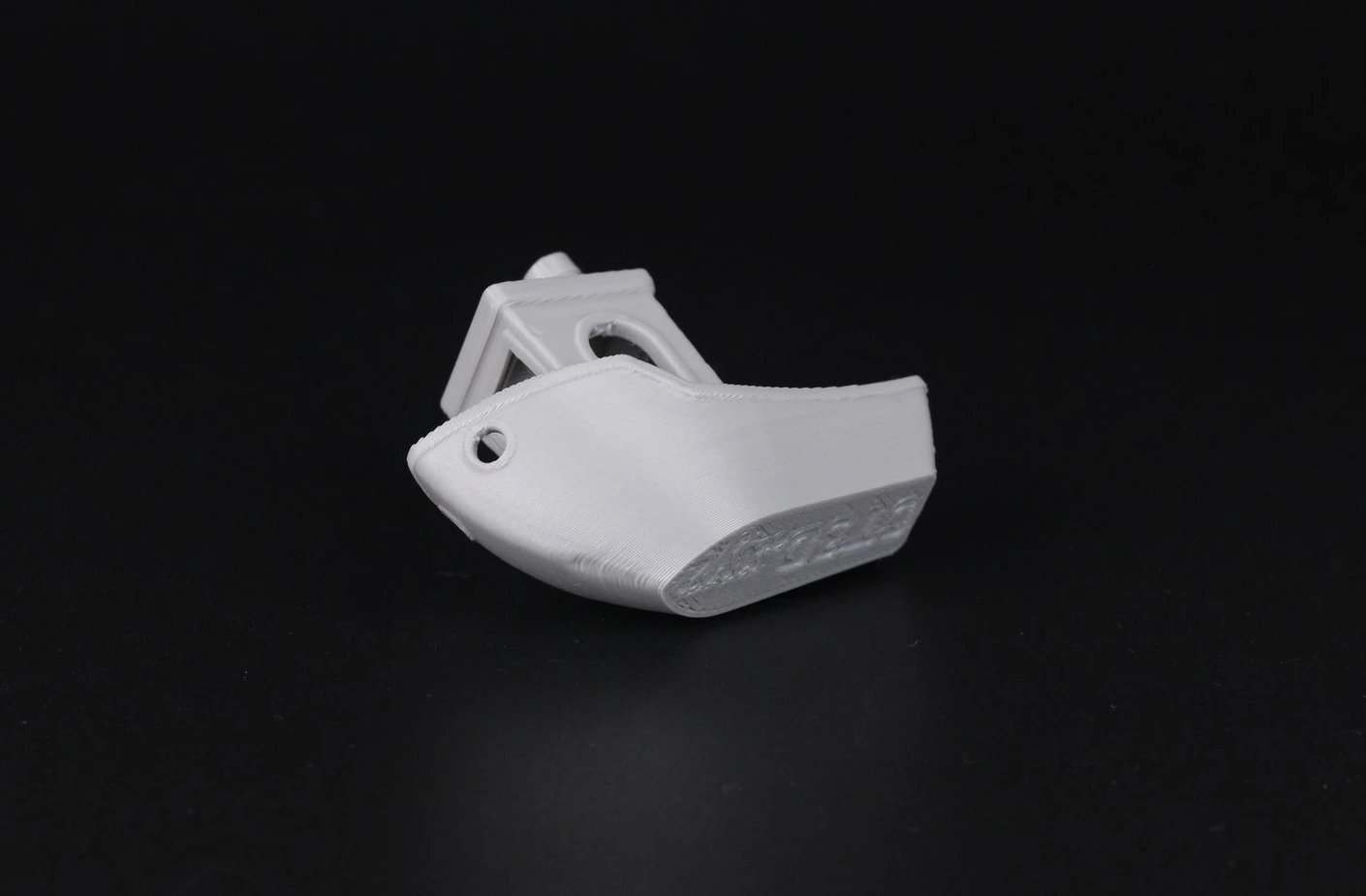

3D Benchy
Материал: PLA Sunlu Grey. Сначала мы напечатали 3D Benchy. Здесь было достигнуто отличное качество печати. При этом охлаждение не самое лучшее, хотя печатный процесс осуществлялся медленно и при температуре 205 °C. Получилась немного закрученная передняя дуга, а также можно отметить неоднородность внешних стенок. При этом для первой модели результаты получились вполне хорошими.

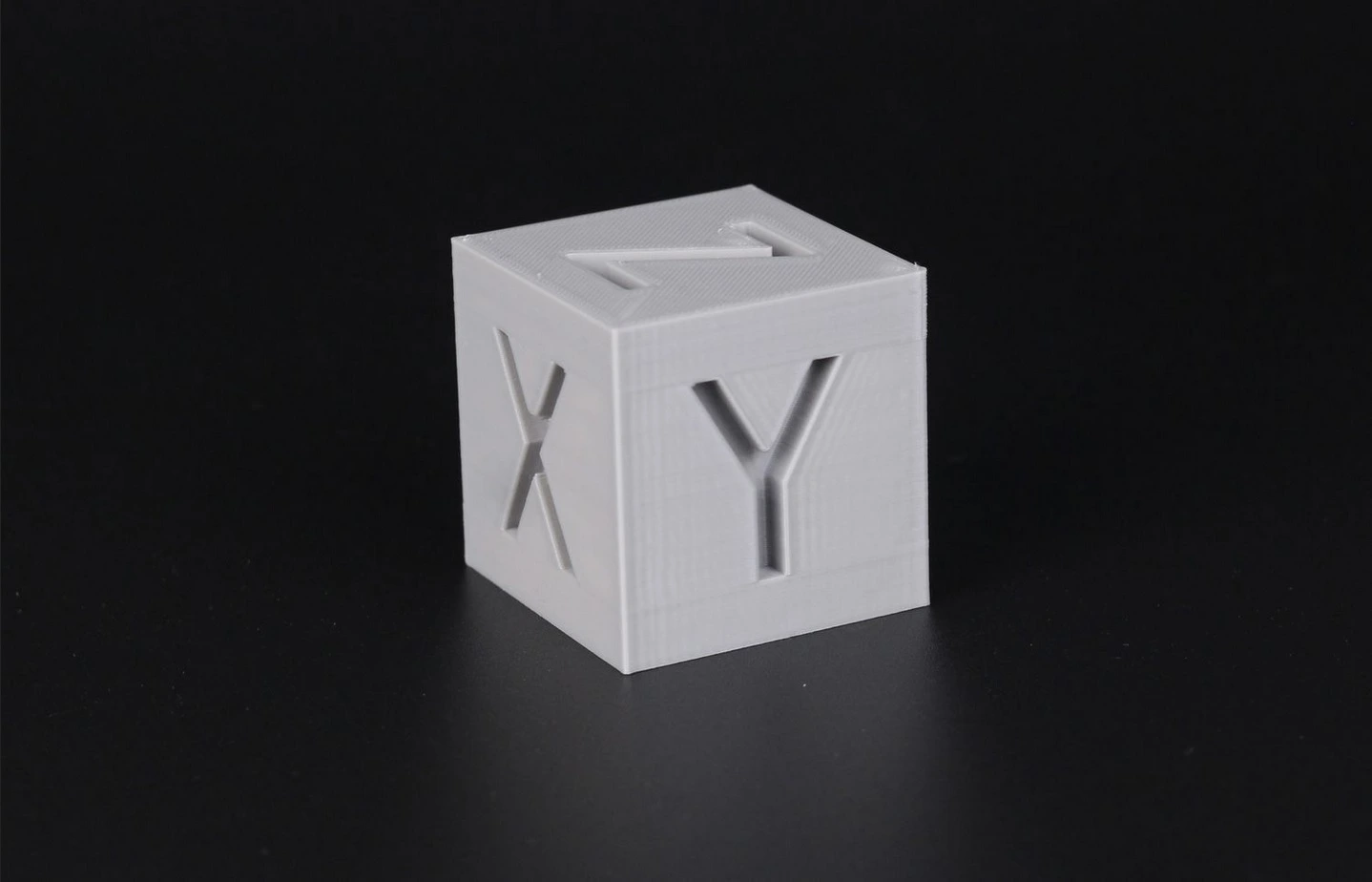

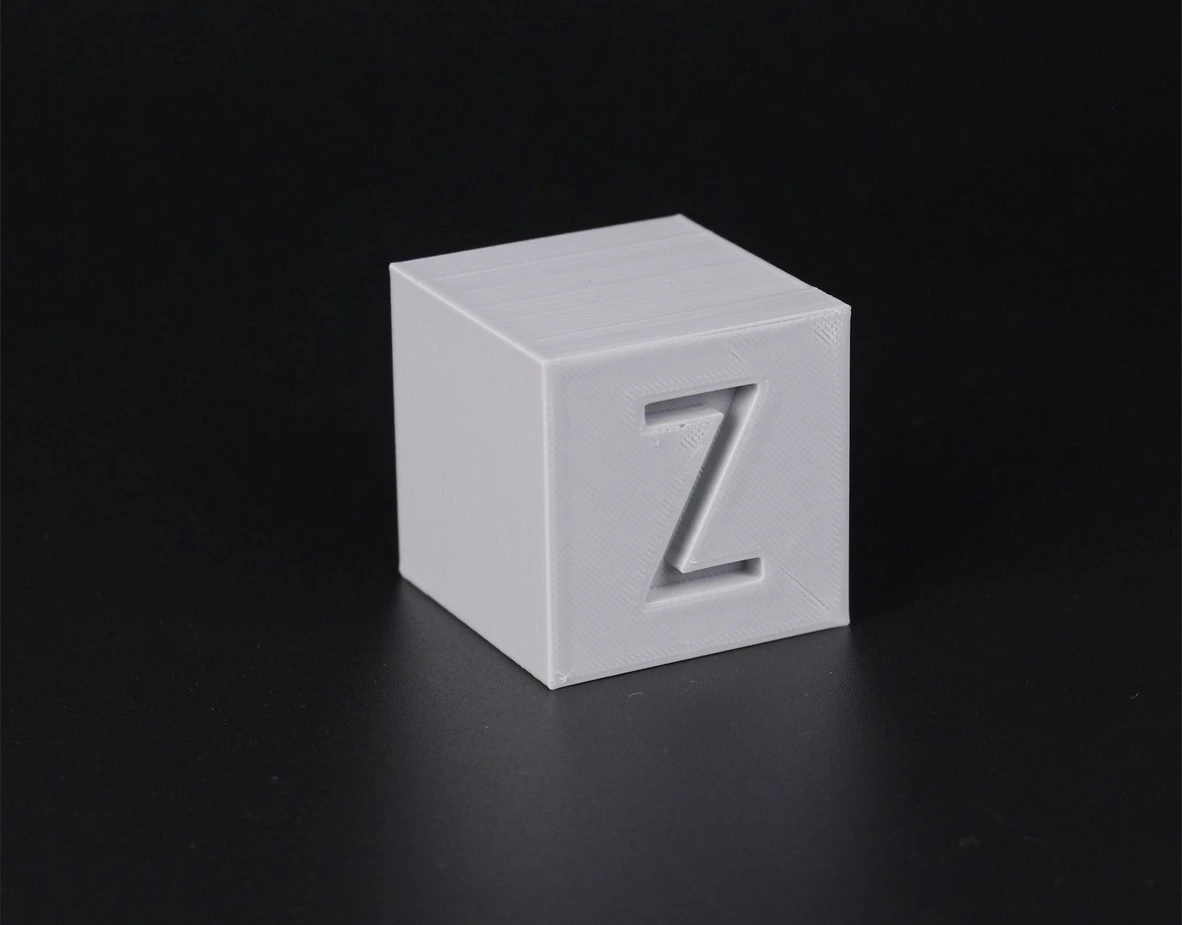

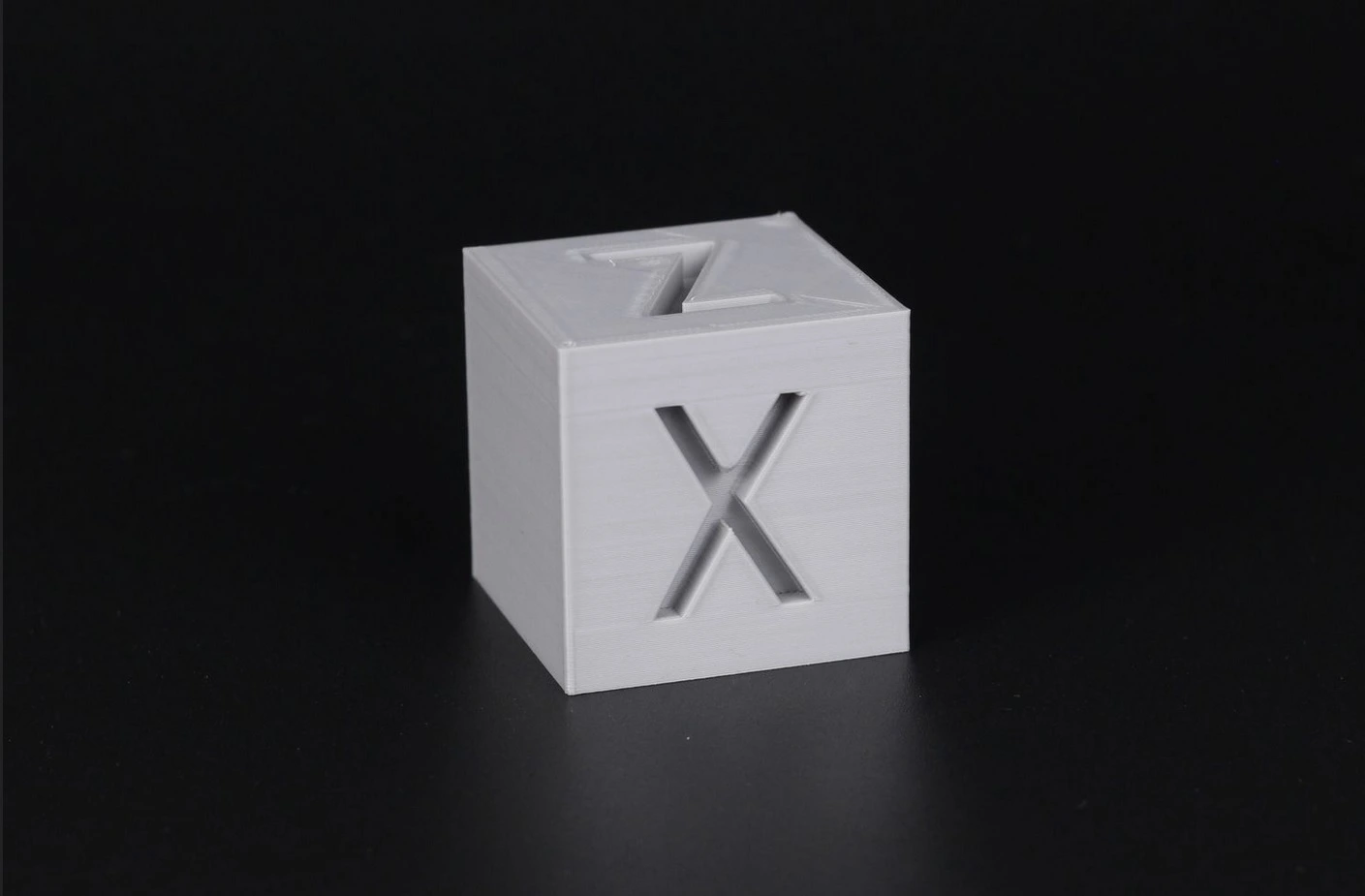

200% калибровочный куб

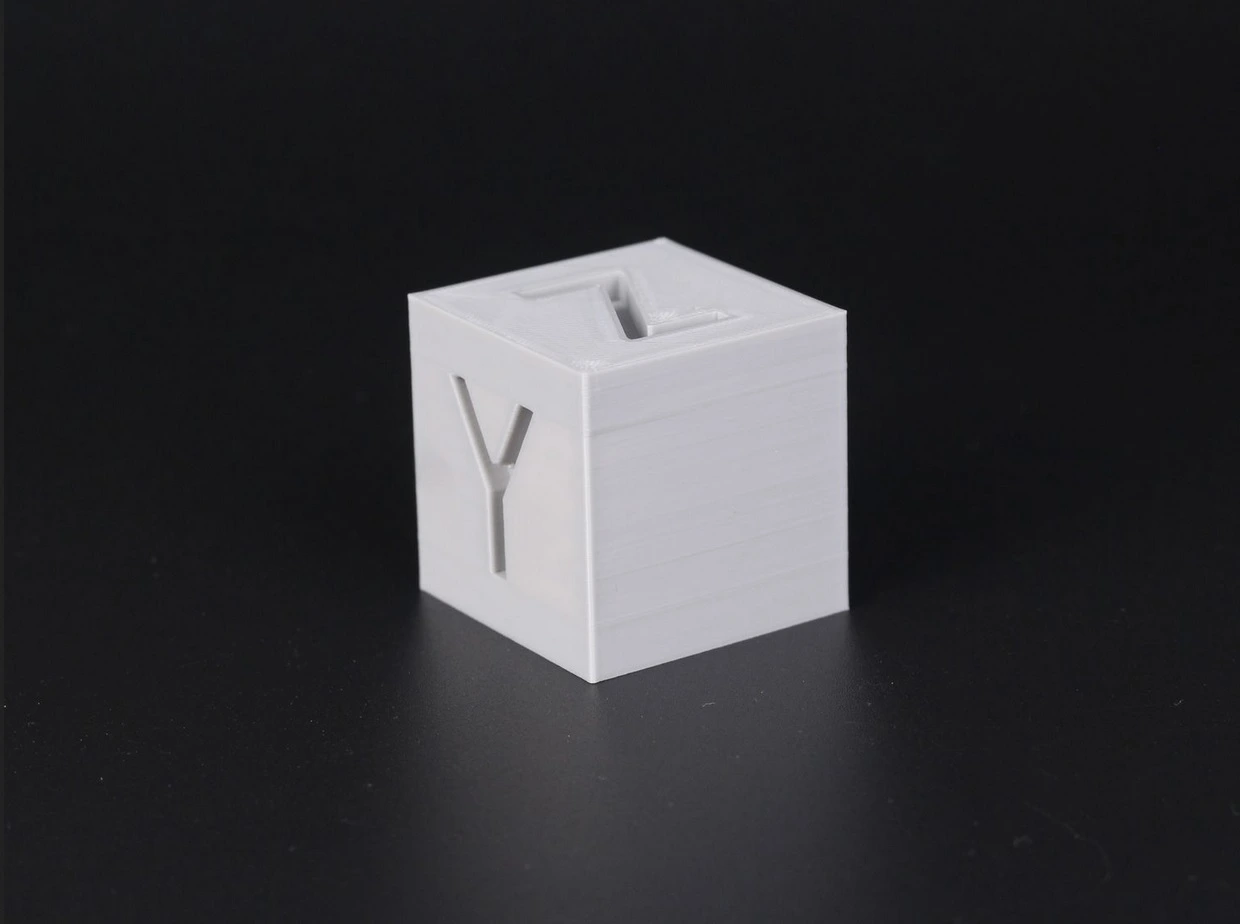

Материал: PLA Sunlu Grey. Следующее изделие – это калибровочный куб, размеры которого были увеличены до 200%. Здесь замечен воблинг по Y оси, что связано с работой печатной платформы. На текущий момент отсутствуют методы для решения этой проблемы. Можно попробовать преобразовать прошивку в Klipper, а для калибровки применить формирователь входных данных. Несмотря на небольшую недоэкструзию на верхней части изделия, мы получили ожидаемый результат.

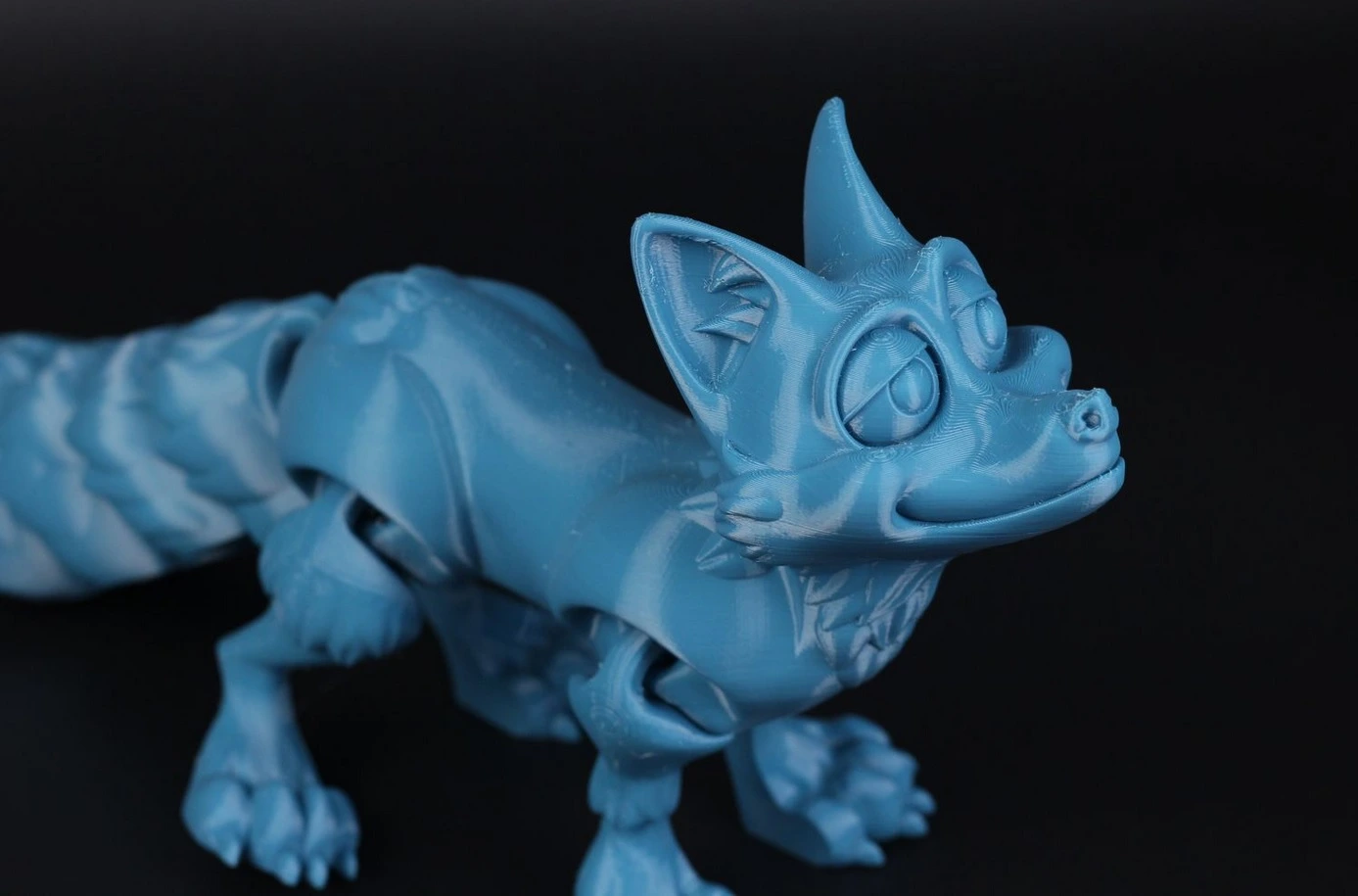

200% Flexi Fox
Материал: Devil Design Blue PETG. Далее мы распечатали модель Flexi Fox с масштабом 200%, для его мы использовали материал PETG. С прилипанием проблем не было, но появились натяжение. При этом катушку PETG мы сушили 10 часов. Мы задали параметры, чтобы избежать такую проблемы. Высокая температура печати в 65 °C и пониженная скорость также были причиной появления натягивания.

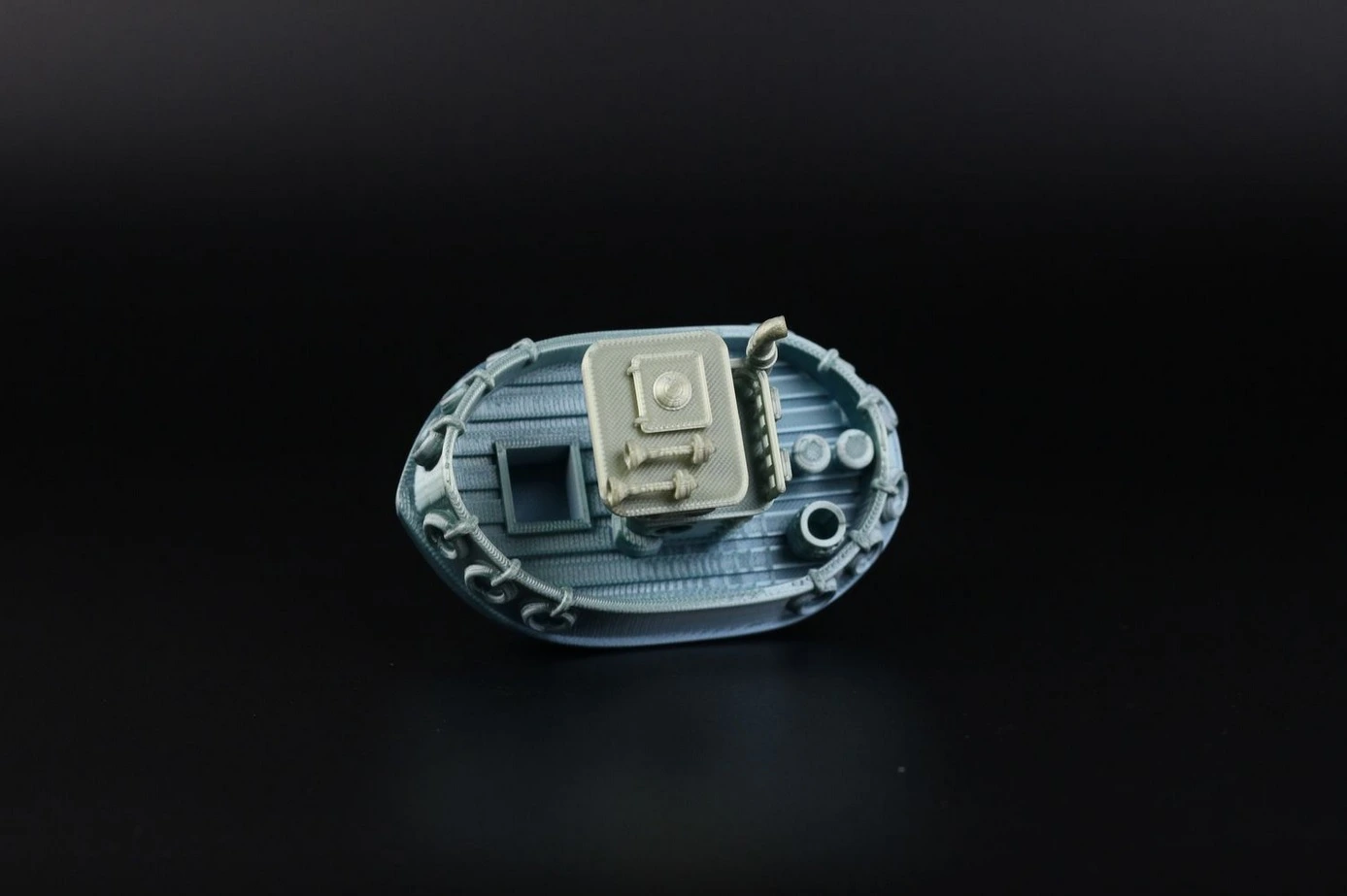

Буксир
Материал: Eryone Rainbow Silk PLA. Печать такого Буксира позволяет определить дефекты, которые связаны с механической частью машины. Создается модель из шелковой нити. В итоге мы получили отличное изделие, но в нем была одна проблема – на внешних стенках создался слабый вертикальный артефакт. Проблема могла появиться из-за того, что во время печатного процесса были вибрации. Результат приемлемый, но не идеальный.

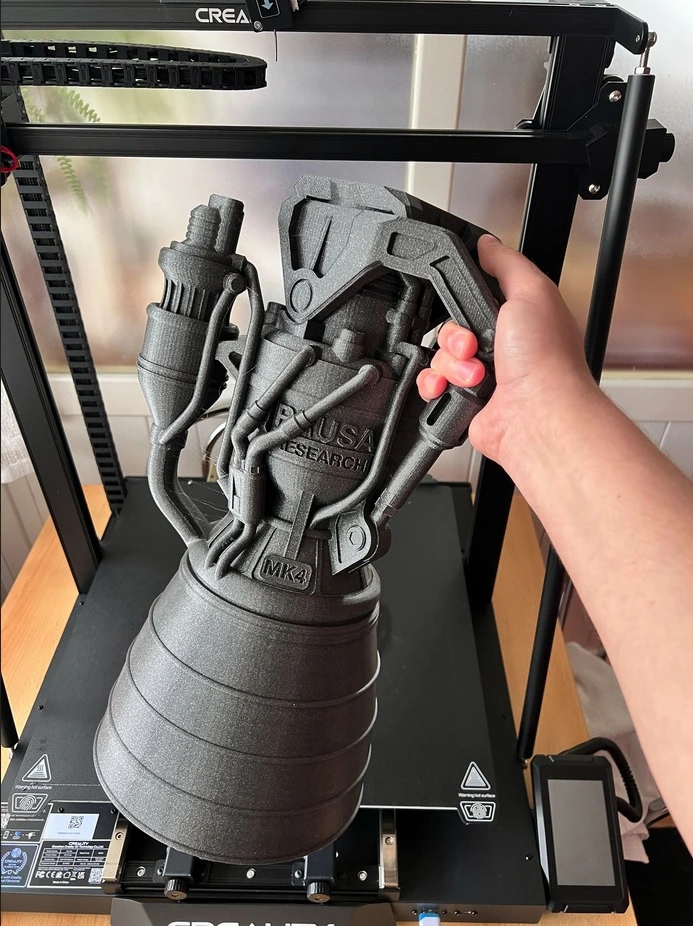

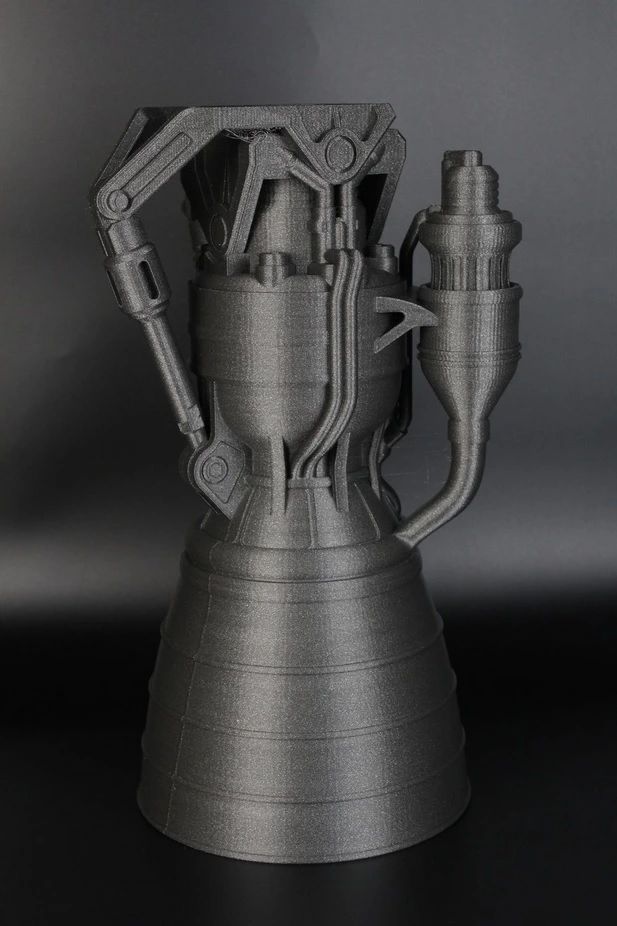

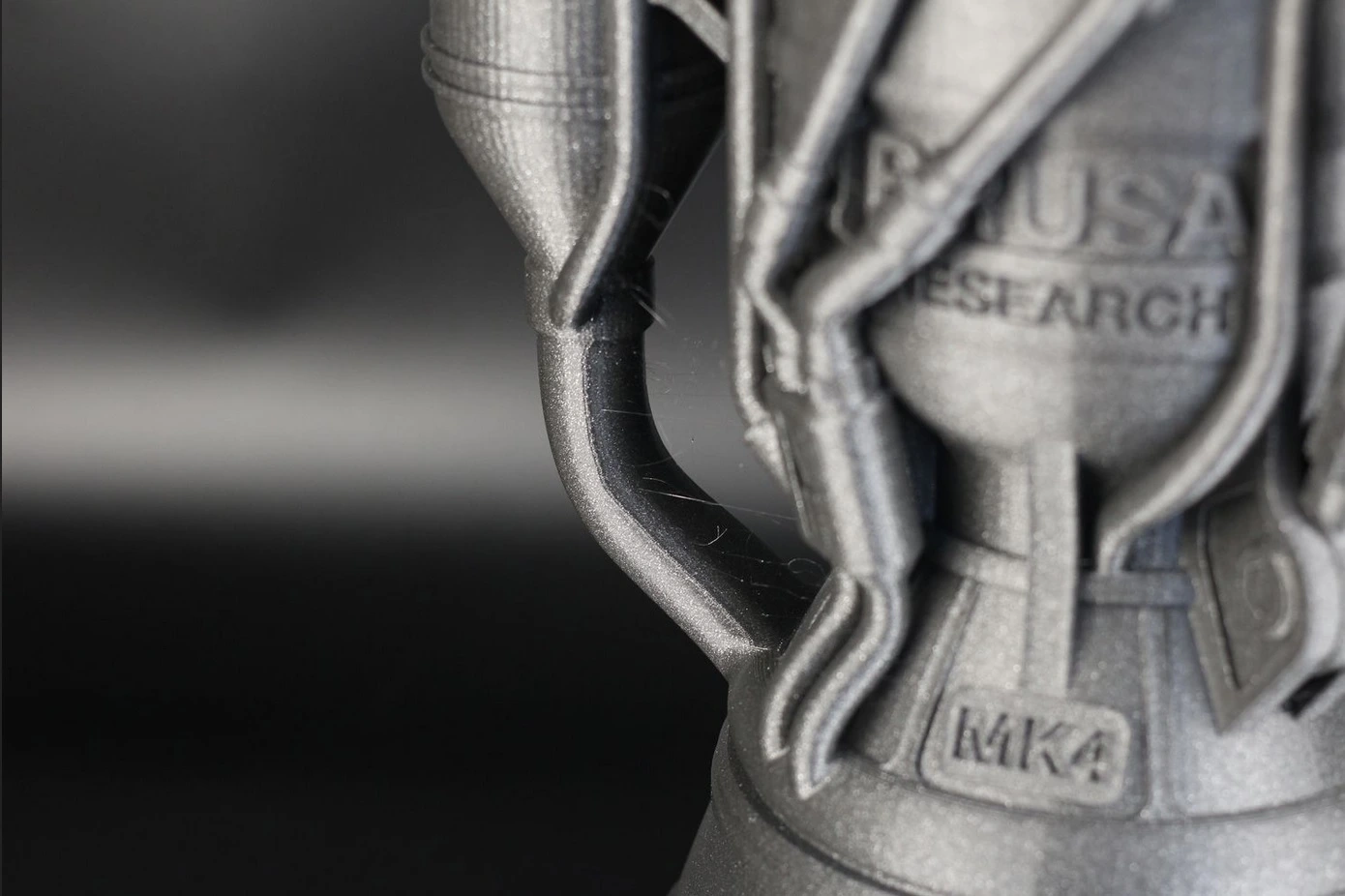

Ракетный двигатель Пруса
Материал: PLA FilamentOne Glint Grey. Данная модель позволяет показать все возможности CR-M4. Мы увеличили масштаб двигателя и начали рабочий процесс. При его работе были определенные проблемы с мостом. В целом мы довольны полученным результатом.
Вывод
Можно смело сказать, что Creality CR-M4 отличается интеллектуальными возможностями. Пользователи могут удаленно подключаться к 3D-принтеру через программу Creality Cloud. Еще устройство поддерживает большой объем печати по XY, который составляет 450х450 мм.
Если вам требуется большой объем печати, то этот 3D-принтер будет лучшим вариантом. Другие компании не могут представить альтернативу для CR-M4 с учетом имеющихся возможностей и стабильной работы.
