Хотите добавить базовую лазерную гравировку и резку в свой набор инструментов, но не хотите выкладывать тысячи долларов за высококлассный станок? Creality CR Laser Falcon – лучший выбор для этого. Это настольный диодный лазер мощностью 5 Вт от Creality, популярного производителя 3D-принтеров, такого как Ender 3 S1. Сама машина очень проста: она представляет собой раму из экструдированного алюминия с парой шаговых двигателей и ремнями для управления осями X и Y. Лазер «фокусируется» путем поднятия или опускания линзы с помощью ручной системы винтов и небольшой подставки для регулировки высоты.
Содержание:
- Комплект поставки
- Дизайн
- Сборка
- Меры предосторожности
- Программное обеспечение
- Гравировка/резка
- Вывод
- Где купить Creality CR Laser Falcon?
- Вопросы и ответы
Laser Falcon может резать древесину толщиной до 5 мм, а также картон, бумагу и кожу. Его также можно использовать для гравировки дерева, бумаги, кожи, алюминия и окрашенной плитки. Это отличная машина, один из лучших лазерных резаков и граверов.
Технические характеристики Creality CR Laser Falcon:
- Площадь, которую занимает аппарат: 568 x 632 x 198 мм;
- Размер гравировки: 400 x 415 мм;
- Материал: картон, дерево, бамбук, резина, кожа, ткань, акрил;
- Лазерный диод: да;
- Мощность лазера: 5 Вт;
- Длина лазерной волны: 455 нм;
- Точность гравировки: 0.1 мм;
- Режущая платформа: не входит в комплект;
- Карта памяти microSD, провод USB: да;
- Интерфейс одной кнопки: да.
Комплект поставки
В комплект поставки CR Laser Falcon входят инструменты для сборки устройства, два образца тонкой фанеры, фильтры с активированным углем для вытяжного вентилятора, карта microSD и адаптер. Также там есть одна пара зеленых защитных очков (не показаны на фото выше) и тряпка для очистки. На карте microSD имеется файл руководства в формате PDF, схема резки, а также три файла образцов, подготовленных для гравировки. Там же есть две программы для работы с лазером: LaserGRBL и 30-дневная бесплатная пробная версия LightBurn. Также включены видеоуроки о том, как настроить и использовать обе программы.
Дизайн
CR Laser Falcon состоит из алюминиевой рамы, портала по оси X с серебряной отделкой и ножек с рисунком почти в стиле ар-деко. Он выглядит как стильный «родственник» многих 3D-принтеров Creality. На такой машине с открытой рамой невозможно спрятать кабели, но в производитель постарался сохранить внешний вид максимально аккуратным. В раму встроен точечная система установки уровня, обеспечивающая ровное положение лазера на столе. Шаговые двигатели расположены в верхней части оси X, что оставляет достаточно места между ножками для размещения более длинных кусков материала.
CR Laser Falcon не имеет какого-либо монитора и может управляться одной кнопкой при работе с картой microSD. Его также можно использовать при подключении к компьютеру с установленной программой LightBurn или Laser GRBL, что обеспечивает более точное управление. Однако для этого потребуется кабель с USB на USB-Type-C, который в комплект не входит.

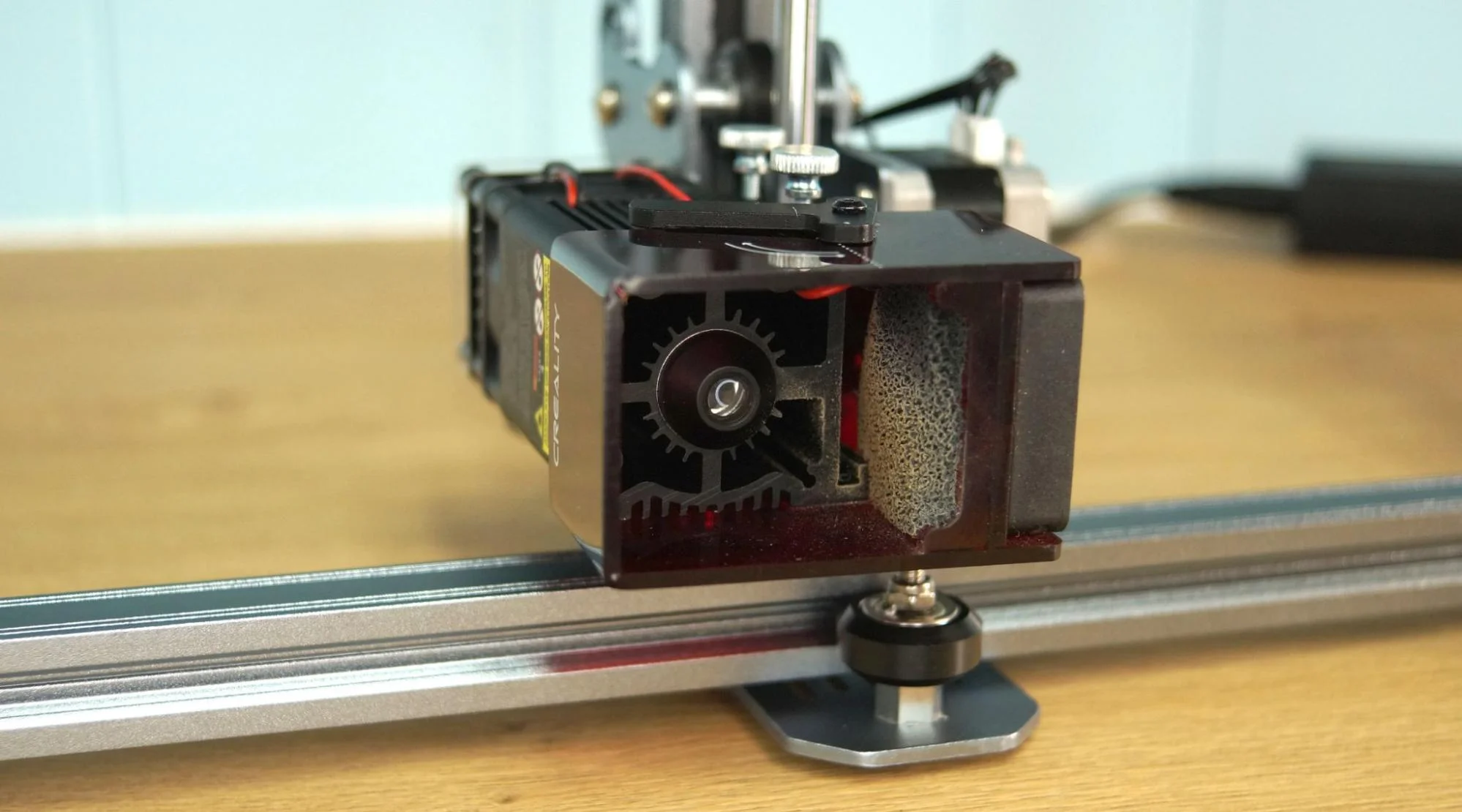

Лазерный модуль регулируется винтами с накатанной головкой и перемещается вверх и вниз по кронштейну, что позволяет работать с материалами различной толщины. CR Laser Falcon может работать с предметами толщиной до 4.5 см. Безопасность является основной проблемой при эксплуатации лазерных устройств. Производитель добавил прозрачный экран, прикрепленный к лазерному модулю, который не позволяет смотреть прямо на луч. За линзой установлен небольшой вентилятор и система фильтров для уменьшения дыма и паров.
Сборка
CR Laser Falcon поставляется в виде комплекта и его очень легко собрать: модуль оси X уже готов для использования, как и большая часть проводки, а ремни вставлены в каналы по оси Y. На настройку уйдет меньше 30 минут. Прежде чем собрать CR Laser Falcon, стоит посмотреть видео об этом на карте microSD. Некоторые указания в печатном руководстве не очень понятны, а иллюстрации подписаны на китайском языке.
Ось Y вставляется в блок шкива оси X. Ремни намотаны вокруг шестерни на оси X, чтобы обеспечить синхронизацию двух сторон. Они удерживаются Т-образными гайками, а рама крепится двумя болтами на каждом конце. В каждом углу имеется ножка, прикрепленная двумя болтами. Блок управления предварительно прикреплен к передней правой ножке.
Лазерный модуль надевается на кронштейн, предварительно установленный на оси X, и затягивается вручную винтами с накатанной головкой. Эта часть остается регулируемой, чтобы можно было использовать древесину разной толщины или другие предметы, которые вы будете гравировать. Осталось выполнить только одно действие – прикрепить лазерный модуль к раме. Все остальное уже настроено за вас.
Меры предосторожности
CR Laser Falcon – это лазер класса 4, который может повредить глаза и обжечь кожу. Он также выделяет дым при гравировке или резке материалов. Вы должны принять меры предосторожности для безопасной эксплуатации машины. Используйте этот и любой другой лазер на свой страх и риск. CR Laser Falcon оснащен прозрачным защитным экраном над лазерным модулем, однако между экраном и материалом имеется небольшой зазор. Из-за него вы всегда должны носить защитные очки от света с длиной волны 455 нм (синего цвета). В комплекте с машиной поставляется пара таких очков.
Не позволяйте домашним животным и другим людям наблюдать за лазером во время его использования. Поскольку устройство буквально сжигает материал, никогда не позволяйте ему работать без присмотра и на всякий случай имейте под рукой огнетушитель. CR Laser Falcon поставляется с небольшим вентилятором и системой фильтров, прикрепленными к лазерному модулю. Это значительно снижает задымление, но может потребоваться дополнительная вентиляция, особенно при длительной работе машины.
Мы говорим об устройстве с открытой рамой, в комплект которого не входит подставка. Его следует размещать на огнестойкой поверхности. Например, в магазинах можно найти сотовую панель с алюминиевой пластиной, изготовленную специально для диодных лазеров. Мы использовали кусок огнестойкой цементной плиты из хозяйственного магазина, который закрывает всю рабочую поверхность.
Некоторые материалы нельзя сжигать лазером из-за их химического состава – они могут плавиться, загораться или выделять токсичные пары. В Dallas Maker Space опубликовали список безопасных и опасных материалов для использования с этим лазером. В список запрещенных материалов входят пластмассы, стекловолокно и некоторые виды пенопласта.
Линза устройства может испачкаться дымом и парами. Вам нужно будет протирать его начисто, пока он отключен от сети, перед каждым сеансом работы. Если ему позволить испачкаться, лазер потеряет часть своих возможностей. Вы можете использовать безворсовую ткань, которую предоставляет Creality, или любую мягкую ткань для чистки очков.
Программное обеспечение
Как мы упоминали ранее, CR Laser Falcon поставляется с бесплатной копией программы LaserGRBL и 30-дневной пробной версией LightBurn. LaserGRBL – это программа для Windows, доступная бесплатно и позволяющая осуществлять базовое управление лазером. Во время работы ваш компьютер должен быть подключен к устройству через USB-шнур.

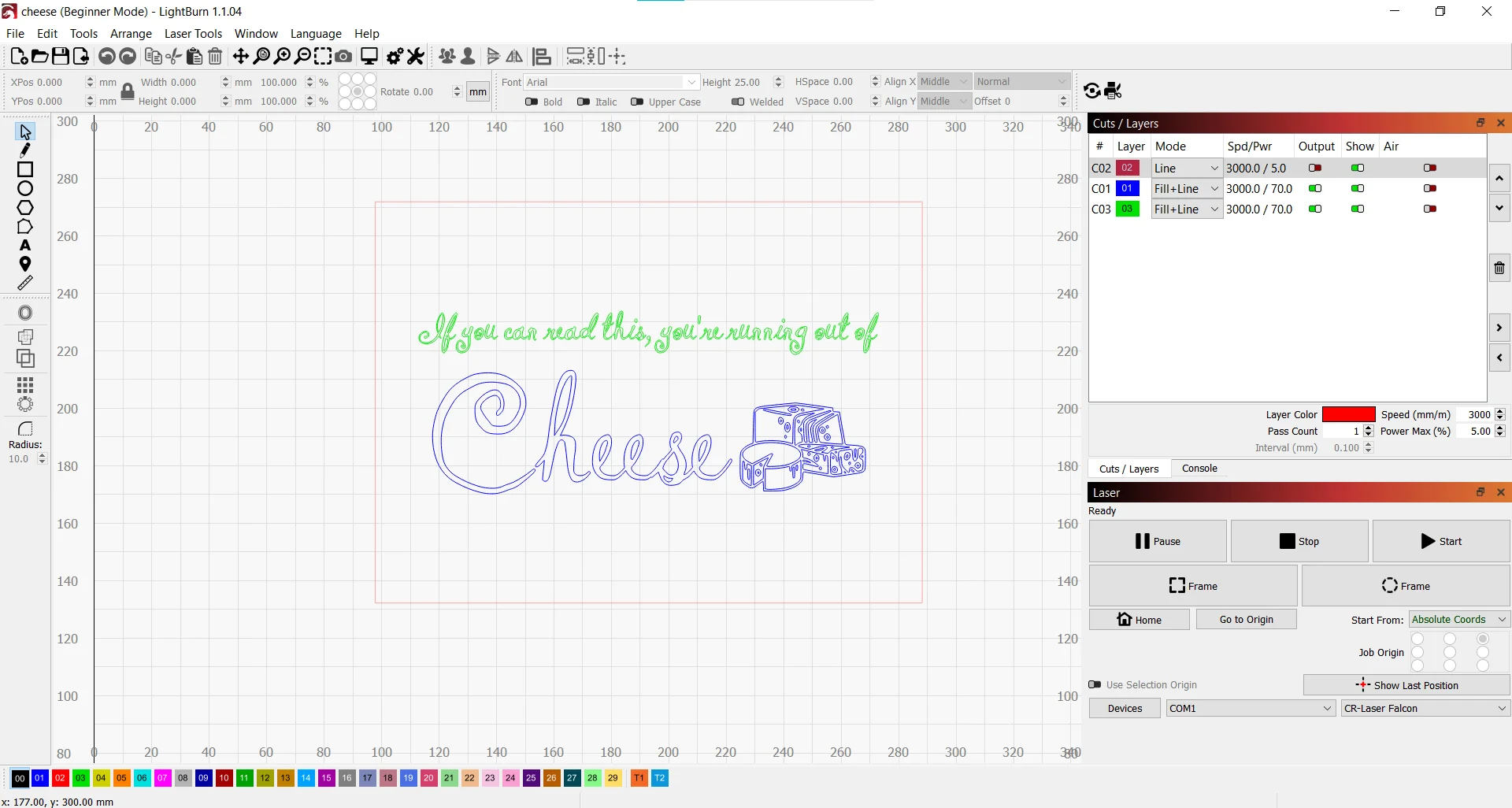

LightBurn – это комплексное программное обеспечение для компоновки, проектирования и управления, работающее в Windows, Mac OS и Linux. В настоящее время покупка годового лицензионного ключа для диодного лазера стоит 60 долларов США, а обновление программного обеспечения – 30 долларов США за каждый дополнительный год. Вы можете использовать LightBurn с любым количеством лазеров.
LightBurn может управлять лазером, подключенным через USB-кабель, или сохранять файл на карту microSD. Хотя машиной можно управлять и без подключенного компьютера, нам было проще запускать его непосредственно с ноутбука. Creality также добавили видеоруководство по Laser GRBL и LightBurn, которое поможет вам начать настройку и эксплуатацию.
Гравировка/резка
Возможность резки или гравировки материалов определяется настройками скорости и мощности лазера. CR Laser Falcon – это устройство с 5 Вт, что не так уж и много, поэтому для резки более толстых материалов требуется несколько медленных проходов со средней скоростью. Creality включила диаграмму с рекомендуемыми настройками для образцов материалов, но вам придется провести несколько тестов самостоятельно.
Самая большая проблема при использовании лазера этого типа состоит в том, чтобы выяснить, куда поместить материал. Поскольку опорной плиты нет, то и выстраивать нечего. По всей поверхности есть линейки, но Creality не объясняет, чем они могут быть полезны. В конце концов мы просто приклеили скотчем кусок плотной бумаги к цементной плите (которую нам пришлось купить в хозяйственном магазине), сняли размеры предмета, который хотели обработать лазером, нарисовали в LightBurn рамку, изображающую предмет, а затем слегка обожгли его контур. Затем мы аккуратно выровняли материал с помощью гравированной плотной бумаги.

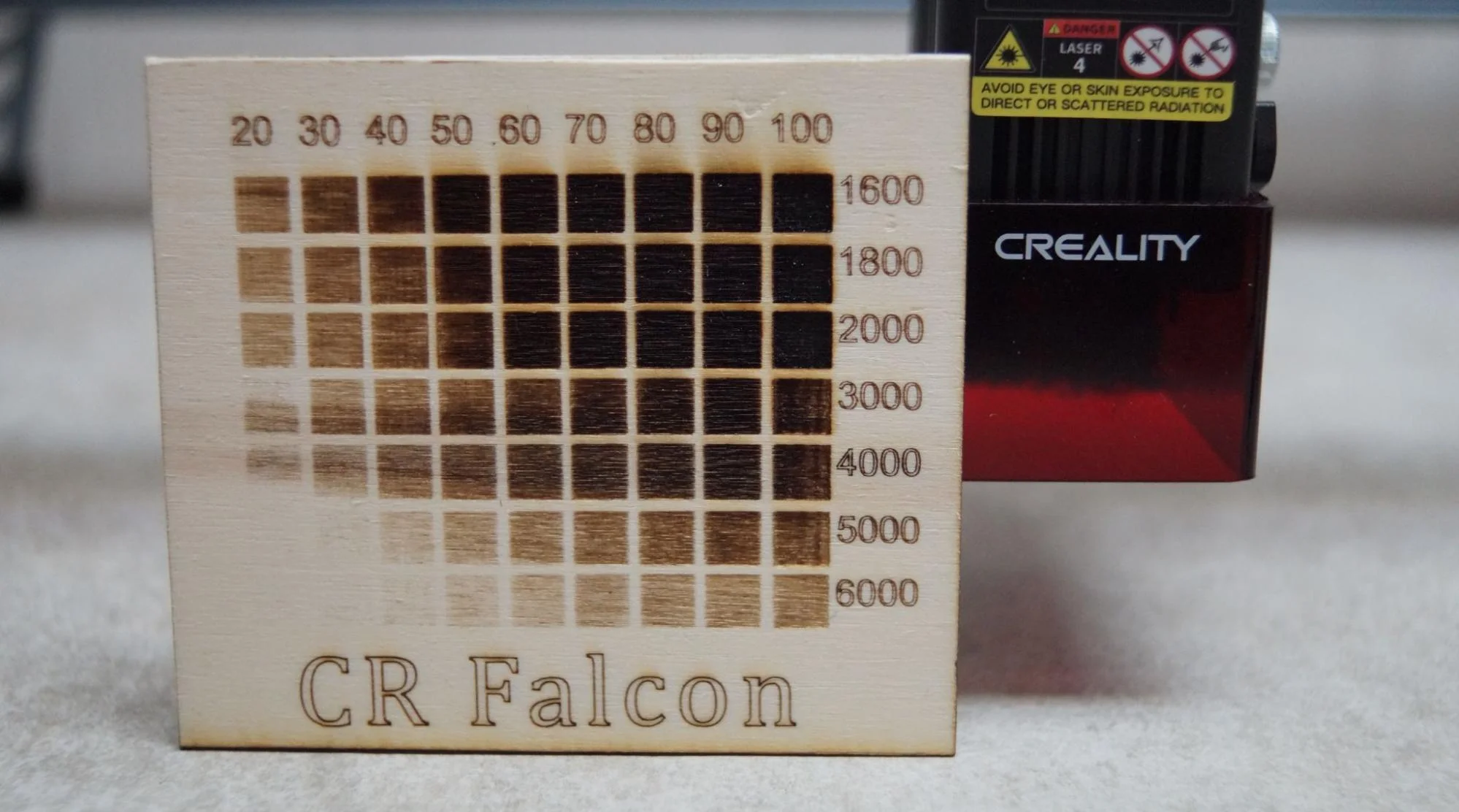

Первое, что мы протестировали, – это гравировка легкой фанеры, предоставленной Creality в комплекте. 100% мощность на 1600 мм вызвала глубокий ожог, а 20% на 6000 мм вообще не оставила следов. Мы провели тот же тест на старой бамбуковой разделочной доске, и, как вы можете видеть на фото ниже, самая легкая настройка оставила слабый след. Это отличная иллюстрация того, почему вам необходимо проверять свои материалы перед началом большого проекта, так все они горят с разной скоростью.
Имея на руках тесты, мы приготовили несколько разделочных досок. Прежде всего, это небольшая бамбуковая разделочная доска. Мы использовали картинки из Canva и добавили надписи в LightBurn. Такой материал может дать неравномерный результат, поскольку они сделаны из тонких полосок ламинированных растительных волокон.
Дальше мы решили протестировать картон. Однако гофрированный картон довольно легко воспламеняется и даже на высоких скоростях выделяет неприятное количество дыма. Поэтому мы быстро перешли на однослойную ДСП. «Лазерная акула», показанная на фото ниже, была сделана из библиотеки картинок Canva и напечатана лазером на картоне, который используется как подставка для напитков. Для этого потребовалось три прохода: один для рисунка на высоте 5000 мм, один для контура акулы на высоте 2000 мм и третий, более медленный проход на скорости 500 мм для вырезания кругов. В целом на изготовление этой бирки диаметром 50 мм ушло всего 2 минуты 40 секунд.

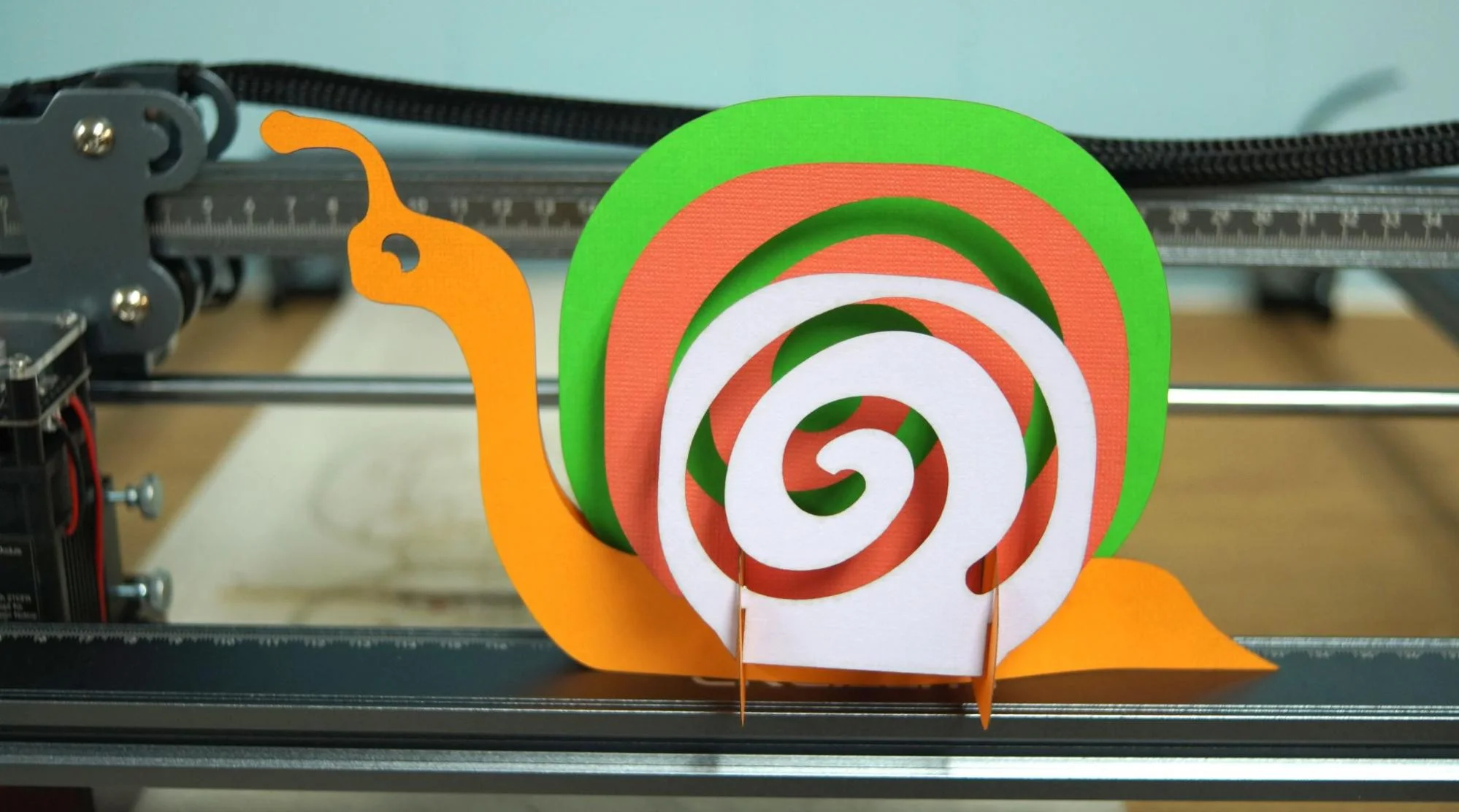

Дальше мы взяли более толстый картона для скрапбукинга. Нам приходилось использовать высокие скорости для резки бумаги. Лазер оставил тонкий слой сажи по краям, так что, возможно, это не лучшая замена резаку для бумаги Cricut. Улитка взята из DXF Downloads и была разработана для дерева компанией Roman CNC. Мы использовали LightBurn, чтобы уменьшить надрезы до толщины бумаги, и обожгли ее на скорости 800 мм за один проход.
Мы взяли более изящную картинку из Canva и сожгли еще один кусок картона. Для изготовления кельтской лошади (на фото ниже) потребовалось два прохода: один для изображения с разрешением 5000 мм и один проход с разрешением 800 мм для резки. Это заняло всего 12 минут и 18 секунд.
Нам было любопытно узнать о том, как Laser Falcon будет резать дерево. Сначала мы провели несколько тестов на палочках для мороженого, затем перешли на фанеру толщиной 3 мм. Мы использовали ту же кельтскую лошадь и использовали LightBurn для создания линии разреза, а также для размытия изображения. Было установлено значение 3000 мм, а линии разреза потребовали 3 проходов с шагом 250 мм, общее время прогона составило 28 минут 49 секунд.

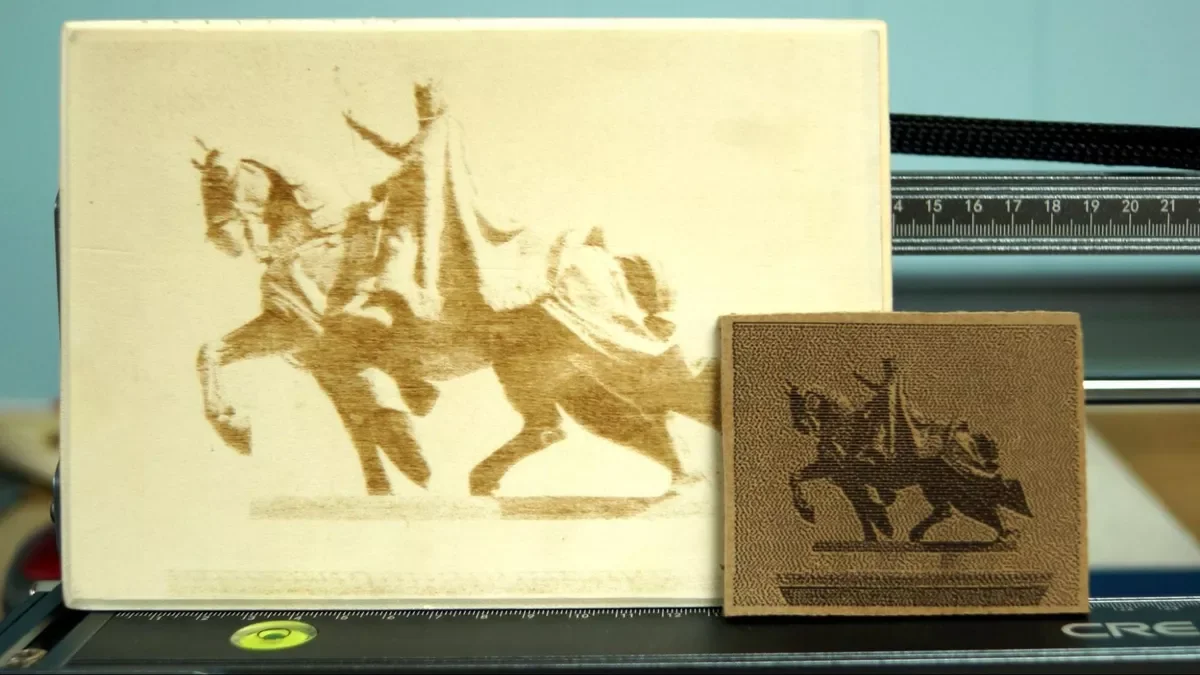

Дальше мы решили «напечатать» фотографию. Этому процессу мы уделили больше времени, взяв за основу снимок «Апофеоза Сент-Луиса» был сделан возле Художественного музея Сент-Луиса. Больший образец выжжен на сосне, на это ушло 65 минут на скорости 3500 мм в режиме Jarvis. Меньший выжигается в МДФ, на это ушло около 15 минут в LaserGRBL, он также использует мод Jarvis и 3000 мм. Большая проблема с фотографиями заключается в том, что изображения для предварительного просмотра в обеих программах совсем не похожи на конечный результат.
Вывод
Creality CR Laser Falcon – замечательный любительский лазер начального уровня. Он имеет минимум функций безопасности, но при соблюдении надлежащих мер предосторожности это идеальное устройство для начинающего любителя. Машина проста в сборке и эксплуатации, может резать древесину толщиной до 5 мм. Это отличный инструмент для создания украшений, рамок для фотографий и других поделок. Вы можете гравировать самые разные материалы, такие как дерево, картон, кожа, акрил, алюминий или окрашенная плитка.
Хотя встроенный вытяжной вентилятор и фильтр кажутся невероятно упрощенными, они значительно уменьшают задымленность и выделение паров. Вам все равно нужно убедиться, что в вашей комнате хорошая вентиляция, особенно если вы используете лазер в течение длительного времени. В комплект не входит огнестойкое основание, и, если вы не добавите его самостоятельно, вы рискуете прожечь дыру в стойке. В комплект поставки также не входит USB-шнур для подключения устройства к компьютеру.
