Огляд Elegoo Neptune 4 та 4 Pro



Ми провели тести над найточнішими та найшвидшими пристроями Elegoo. Це 3D-принтери 2023 випуску. Пристрої, що розглядаються, відрізняються швидкою роботою і здатністю підтримувати цілісність друку, як і минулі версії машин від даного виробника.



Переваги:

• проведено суттєву модернізацію та перероблення вирівнювальних пружин;
• висока швидкість друку досягається за допомогою інтеграції Klipper;
• оптимальний рівень охолодження забезпечується шляхом внутрішніх вентиляторів;
• легкість збирання.



Недоліки:

• для попереднього нагрівання сопла та гарячого шару потрібно багато часу, що пов'язано з підвищеним рівнем температури сопла;
• досить шумні вентилятори;
• відсутність друкованих вказівок.





Зміст:



1. Що це таке?
2. Технічний огляд
   1. Що робить «Pro» професійним
   2. Швидкість друку
   3. Більше світлодіодного освітлення
   4. Інтерфейси зв'язку
   5. Екструдер
3. Упаковування
   1. Що ще включено?
4. Складання
   1. Електроніка
   2. Інструкція користувача
5. Перший друк
   1. Вирівнювання платформи принтера
   2. Встановлення нитки
   3. Друк пропонованого зразка моделі
6. Програмне забезпечення
7. Висновок
8. Де можна придбати 3D-принтери Elegoo Neptune 4 та 4 Pro?





Що це таке



Elegoo Neptune 4 є новим пристроєм для виконання завдань у сфері 3D-друку. Нові машини пропонують технологію FDM, яка пов'язана із моделюванням наплавлення. Це дозволяє створювати складні деталі у форматі 3D. З Neptune 4 досить легко та просто отримати високоякісні результати. Пристрій працює методично, завдаючи по шару гарячого пластику. З попереднім шаром він плавно сплавляється.

Цей 3D-принтер підняв планку в гонитві за якість та швидкість друку. Його випускають у кількох версіях – Neptune 4 та версія Pro. Цей пристрій вибирають користувачі, які цінують продуктивність та першокласну якість роботи.





FDM принтери знайшли широке використання у домашніх умовах. Так вони працюють набагато швидше, ніж інші технології у сфері друку 3D, наприклад, MSLA на основі смоли. Це вдосконалена та перевірена технологія, з якою дуже просто працювати.





Технічний огляд



Технологія друку	FDM
Висота шару	0.1-0.4 мм
Об'єм друку	225х225х265 мм
Максимальна температура сопла	300 ℃
Нитки для друку	TPE, TPU, PETG, ADS, PLA та інші
Максимальна температура ліжка	110 ℃
Тип екструзії	Пряма екструзія з двошвидкісною системою



Важливою особливістю цього 3D-принтера стала висока швидкість друку. Це досягається завдяки новій прошивці Klipper, яка використовується за умовчанням. Обидві машини, що розглядаються, здатні працювати зі швидкістю 500 мм/с. Якщо порівняти з минулою стандартною швидкістю друку, Neptune з 60 мм/с здається дуже повільним. Також відбулося зменшення ваги блоку екструдера порівняно з Neptune. Це дозволило суттєво збільшити точність та маневровність.

Надіслати файли з проєктами на друк можна за допомогою USB-накопичувача. Також підтримується передача файлів W-Fi.

Elegoo Neptune 4 відрізняється тим, що для вирівнювання можна використовувати автоматичні та допоміжні засоби керування. Це дозволяє отримати більш точну сітку. Підставка виконана як текстурована магнітна поверхня, її розмір становить 235х235 мм. Це робить процес роздруківки більш легким, тому що ви акуратно її зігнете, щоб дістати виріб.



Що робить «Pro» професійним

Далі ми розглянемо різницю між звичайною і Pro версією 3D-принтера. Основні відмінності полягають у наступному:

1. У Neptune Pro використовуються сегментовані зони нагріву. Секції цих областей мають потужність 100 та 150 Вт. При виконанні деяких завдань це дозволяє швидше та розумніше виконувати нагрівання друкованої поверхні. У звичайній версії застосовується лише один нагрівальний елемент, який знаходиться під робочою пластиною. Його потужність складає 250 Вт.
2. Neptune 4 Pro має «цільнометалеві двовісні напрямні» і «дворядний кульковий U-подібний підшипник» на осях X та Y. У звичайній версії пропонуються V-подібні напрямні POM.

На цьому відмінності закінчуються. Версія Pro більше підійде для тих користувачів, які друкуватимуть у цілодобовому режимі. Для звичайного користувача версія Pro не потрібна. В інших параметрах ці 3D-принтери практично не відрізняються.





Можна вважати зайвим наявність великої кількості вентиляторів, що охолоджують. Коли ви вмикаєте пристрій на повну потужність, то можете побачити на практиці роботу цієї системи охолодження. У Neptune 4 є чотири додаткові вентилятори. Вони вбудовані в апарат і дозволяють досягти оптимального рівня охолодження. Вони охолоджують виріб одночасно з традиційними вентиляторами, що знаходяться в головці екструдера. Це забезпечує високу швидкість роботи машини.





Температура сопла досягає показника 300°C. Це значення приблизно на 40 °C вище, ніж у попередніх моделей Neptune, наприклад, 3, 3 Pro, 3 Plus і 3 Max. Тепер користувачі можуть працювати з більшим діапазоном додаткових ниток. Розташовується сопло в головці екструдера, де застосовується перевірена система прямого приводу з подвійною передачею.

Скрізь в апараті встановлені світлодіодні ліхтарі: на головці екструдера, поперечині рами. Це гарний додаток, який дозволить користувачам відразу бачити готовий видрукуваний виріб. Якщо провести порівняння з більш ранньою лінійкою Elegoo Neptune 3, можна помітити, що в основу вбудований блок живлення. Це надає пристрою приємного і гладкого вигляду без додаткових громіздких приладів.





Крім розглянутих вище опцій можна назвати ті, які вважаються типовими. Деякі користувачі їх не беруть до уваги. Давайте детальніше зупинимося на них:

• сенсорний інтерфейс керування;
• магнітний аркуш для друку PEI;
• автоматичне охолодження при простому та попередньому нагріванні;
• відновлення потужності (висота друку більше як 10 мм);
• автоматичне вирівнювання ліжка;
• виявлення нитки.



Нижче ми детально розглянемо ці можливості.



Швидкість друку

Цей пристрій має просто неймовірну швидкість друку. Він здатний працювати у діапазоні 30-500 мм/с. Розробники з Elegoo рекомендують виробляти вироби на швидкості 250 мм/с. На практиці ми помітили, що для створення однієї й тієї ж деталі на Neptune 4 Pro нам знадобилося вдвічі менше часу, ніж на Neptune 3 Max. Причому в обох випадках друк був високоякісний. Це дозволяє сказати, що ця машина змогла у всій галузі змінити правила гри.



Більше світлодіодного освітлення

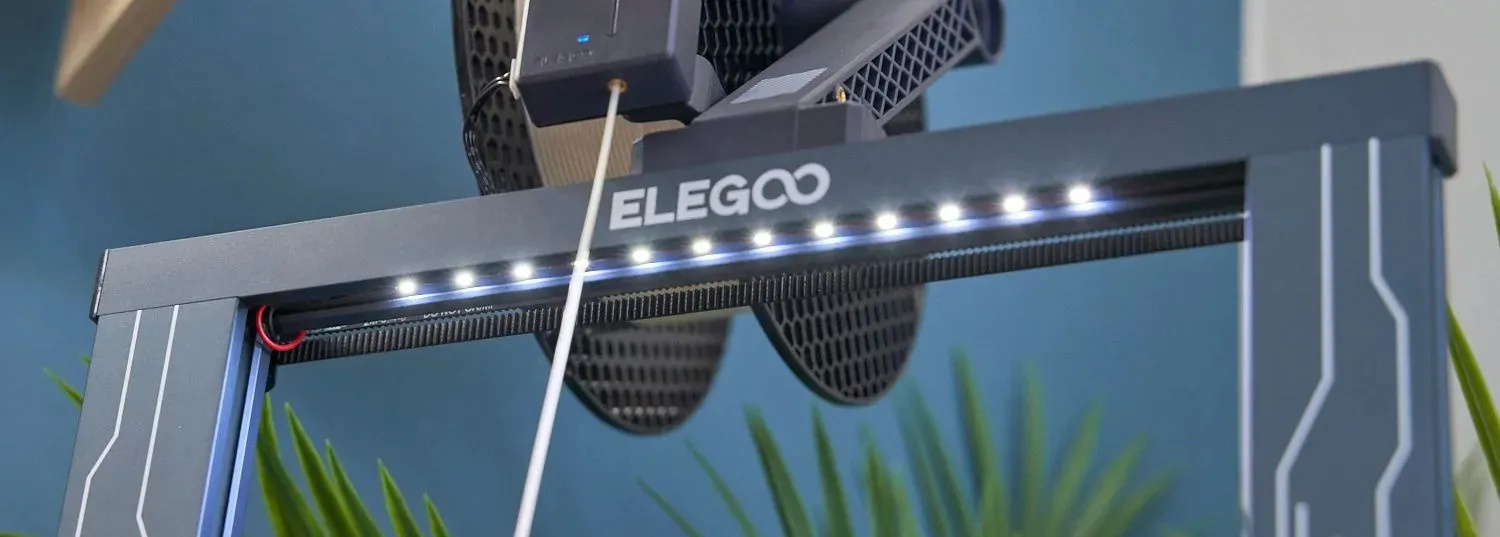

Інтеграція світлодіодних ліхтарів є чудовим доповненням для 3D-принтера. Спочатку така можливість використовувалася у Neptune 3, а пізніше була інтегрована у нову версію. Додатково до цієї світлодіодної смуги застосовується підсвічування корпусу. Світлодіоди встановлені поруч із друкувальним соплом у корпусі екструдера.

Ця опція є корисною для багатьох користувачів. Особливо це стосується ситуації, коли ви хочете висвітлити всі дії 3D-принтера або працює пізно.



Інтерфейси зв'язку

Вимикач живлення апарата розміщується на лівій стороні основного блоку. На базовому блоці на передній панелі є слот для карт micro-SD, USB, USB-C. Ще в 3D принтері використовується інтерфейс LAN/Ethernet, його встановили за екраном.

Така конфігурація є вражаючою, але є невеликий мінус. Він стосується розташування інтерфейсу для карток Mini SD. Цей слот знаходиться під натяжним диском ременя осі Y. Така конфігурація може перешкодити точно вставити картку пам'яті. Для розв'язання проблеми доведеться постійно заглядати під машину.





Серед усієї категорії 3D-принтерів FDM Elegoo Neptune, цей пристрій є першим, який може підключатися до мережі. Якщо працювати з вбудованим вебсервером, то за допомогою локального з'єднання можна швидко підключатися до нього. Це дозволяє користувачеві отримати можливість постійного моніторингу та отримання повного контролю. Також є можливість для віддаленого підключення до встановленої через USB вебкамери. У результаті виходить, що вебінтерфейс є унікальним інструментом, що дозволяє керувати кількома принтерами 3D.

Апарат сумісний із певними USB-ключами Wi-Fi для Linux. Якщо їх вставити в роз'єм USB, можна без проблем здійснити підключення до Wi-Fi мережі.

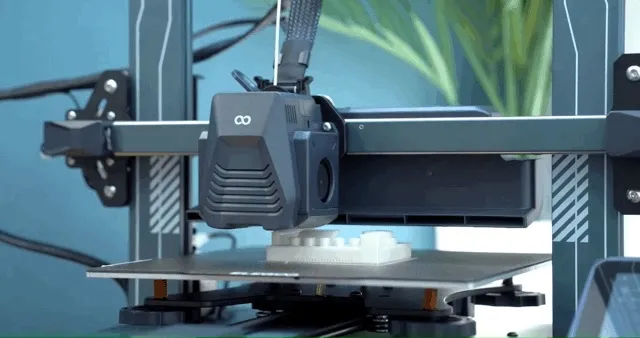

Екструдер

Розробники компанії Elegoo запропонували унікальну двошвидкісну систему екструдера, яка має прямий привід. Це дозволяє досягти передатного відношення 5.2:1 для плавної подачі нитки та точної екструзії.



Цілісно металева мідно-титанова горловина разом із повітроводом спеціальної конструкції мають такі можливості:

• забезпечення теплової повзучості;
• зниження ймовірності засмічення сопел;
• оптимальне тепловідведення.



Це найважливіша система, оскільки вона відрізняється низкою додаткових переваг. Користувач має можливість працювати з різним типом ниток. Екструзія постійно контролюється, тому забезпечується відмінна якість друку. Також тут мінімальне відведення та оптимізований шлях екструзії.





Пакування

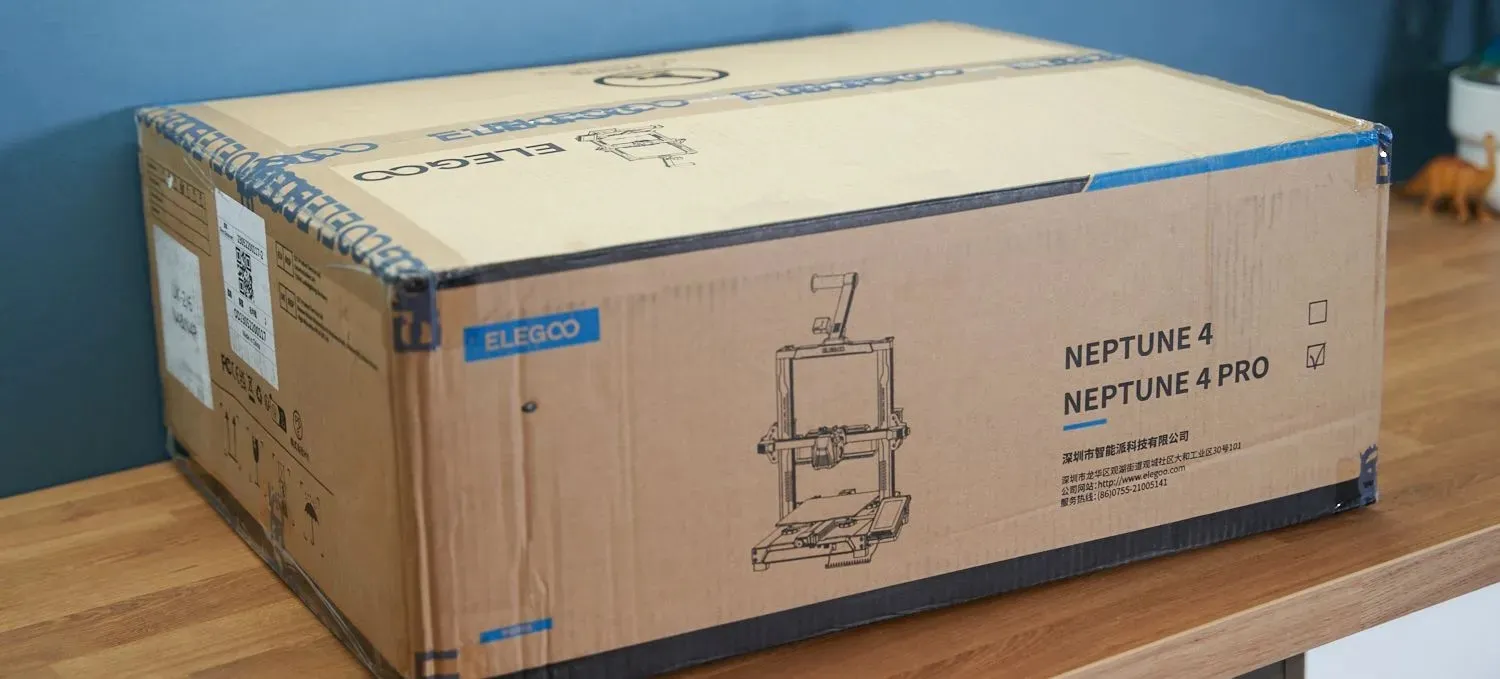

3D-принтер поставляється в ідеальному стані, що забезпечує якісне упакування. За допомогою високощільного пінопласту надійно захищається рама та платформа пристрою. Вони розроблені на індивідуальне замовлення, що підвищує їх рівень безпеки під час транспортування. Весь вміст легко розпаковується, оскільки чудово організовано розташування об'єктів. Компанія Elegoo приємно вражає великим набором аксесуарів та інструментів.

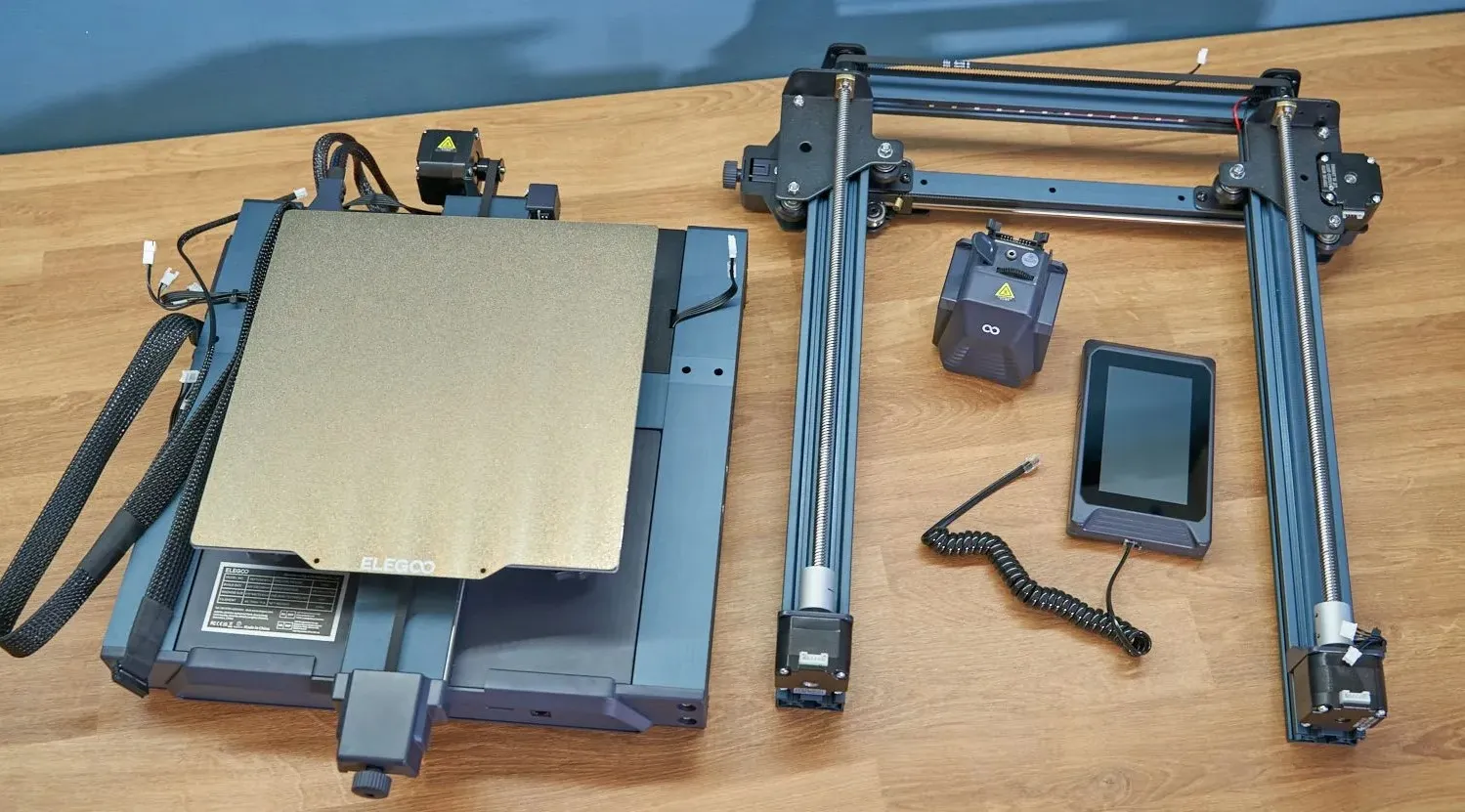

На зображенні нижче демонструються основні частини розпакованих компонентів.





Що ще включено

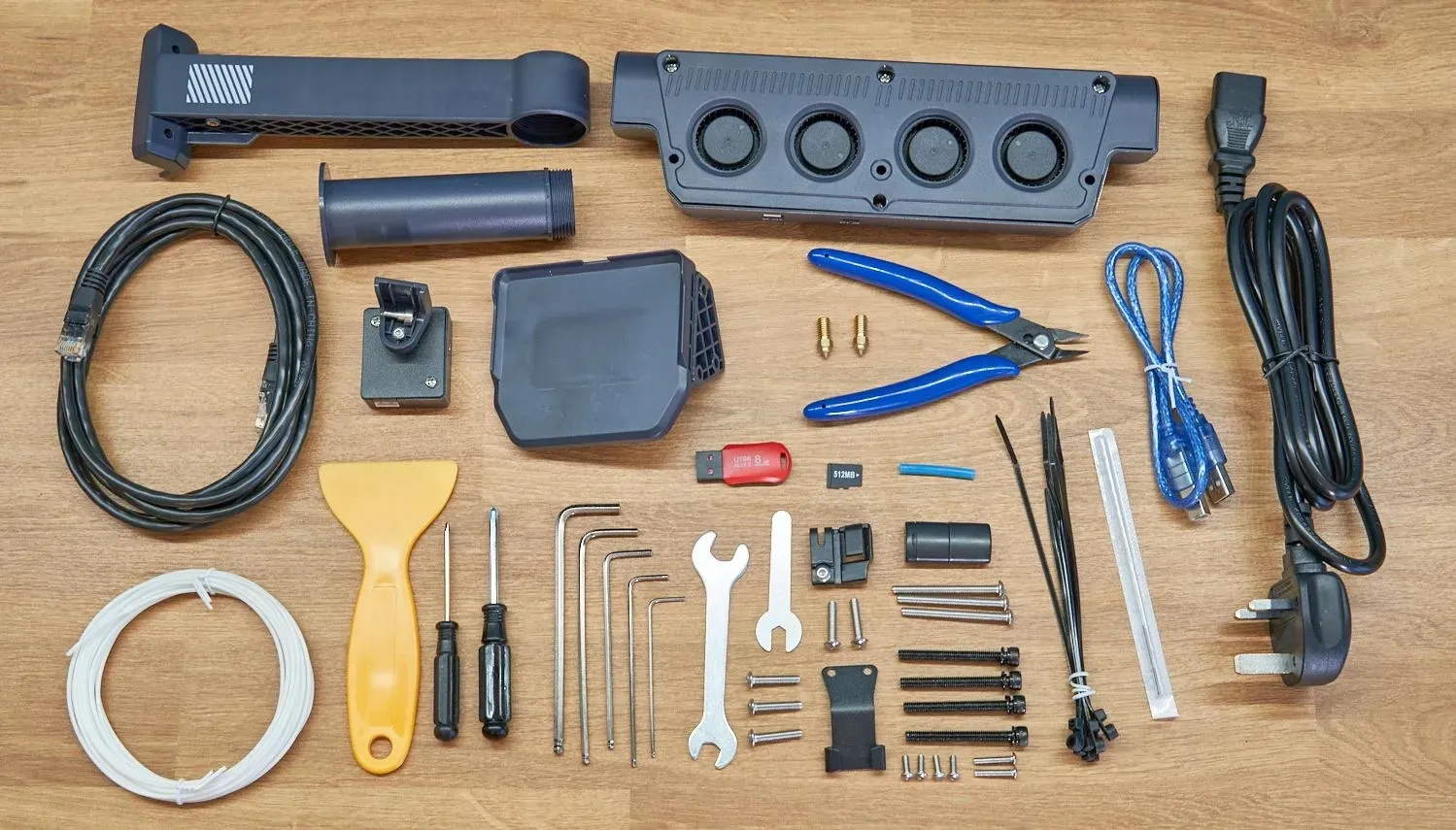

Цей апарат має відмінну комплектацію, що складається з великого набору аксесуарів. Це дозволить мати все необхідне для швидкого старту друку. Це чудовий вибір для новачків, які роблять перші кроки у сфері 3D-друку. Машина складається з великої кількості запчастин та інструментів, які необхідні для обслуговування та ремонту 3D-принтера.





Користувачеві не доведеться додатково шукати інструменти або аксесуари, тому що тут постачається все необхідне для роботи:

• мережевий кабель;
• болти для збирання;
• кабельні стяжки;
• зразок PLA нитки;
• кабель USB;
• ножиці;
• накопичувач USB;
• голки для акупунктури;
• 2 запасні латунні насадки;
• ключі для заміни форсунок;
• шпатель для видалення відбитків;
• вентилятори;
• запасна трубка PTFE;
• пристрій USB для читання карток пам'яті;
• карта пам'яті;
• шестигранні ключі;
• викрутки.





Складання



Цей 3D-принтер збирається дуже просто. Компанія Elegoo значно спростила цей процес, зробивши його неймовірно легким. На гарячому столі вже розташовується намагнічена робоча пластина. Портал Х попередньо зібраний та закріплений до рами. Користувачеві потрібно для завершення встановлення лише виконати правильне позиціювання. В одному роз'ємі від плавної інтеграції з основним блоком пристрою розташовується ручний дисплей.





Весь процес збирання можна розділити на такі етапи:

1. Прикріплення до основи вертикальної осі. Для виконання цієї роботи потрібні лише 4 болти.

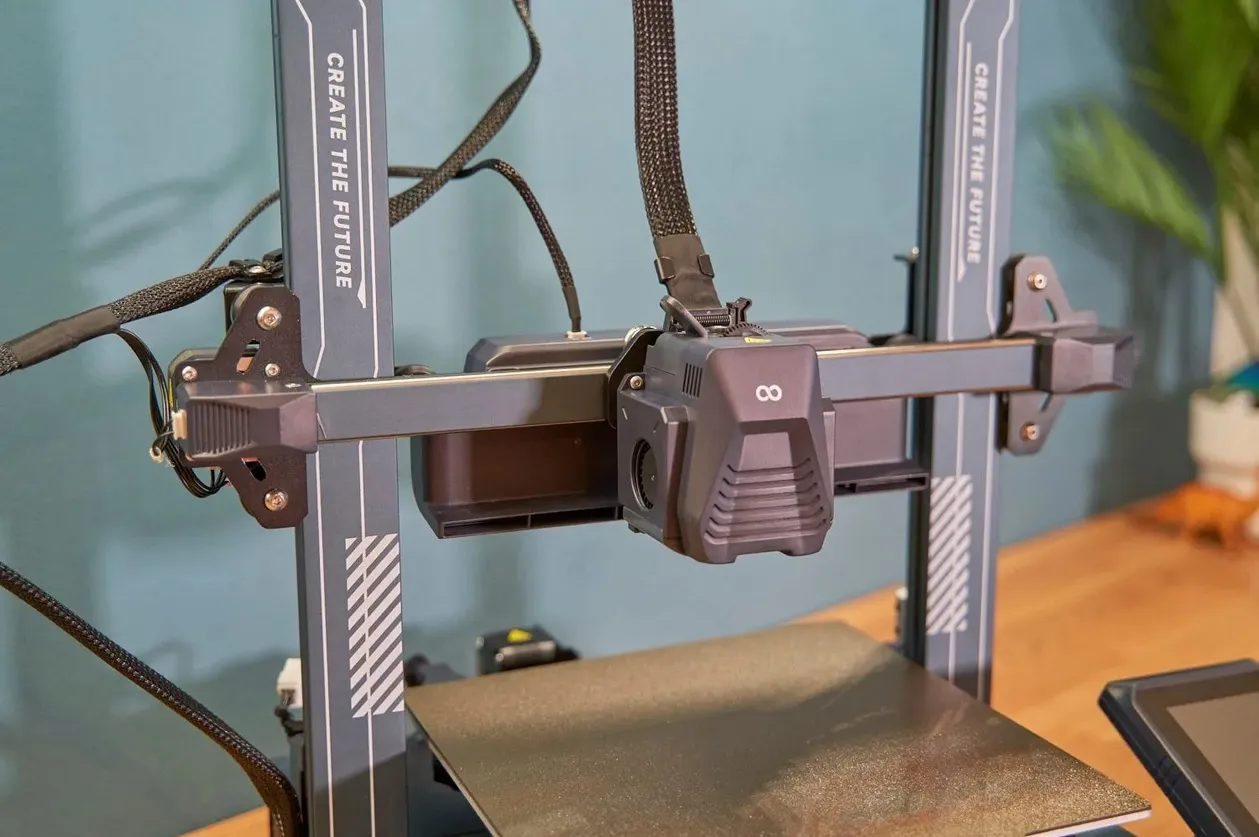

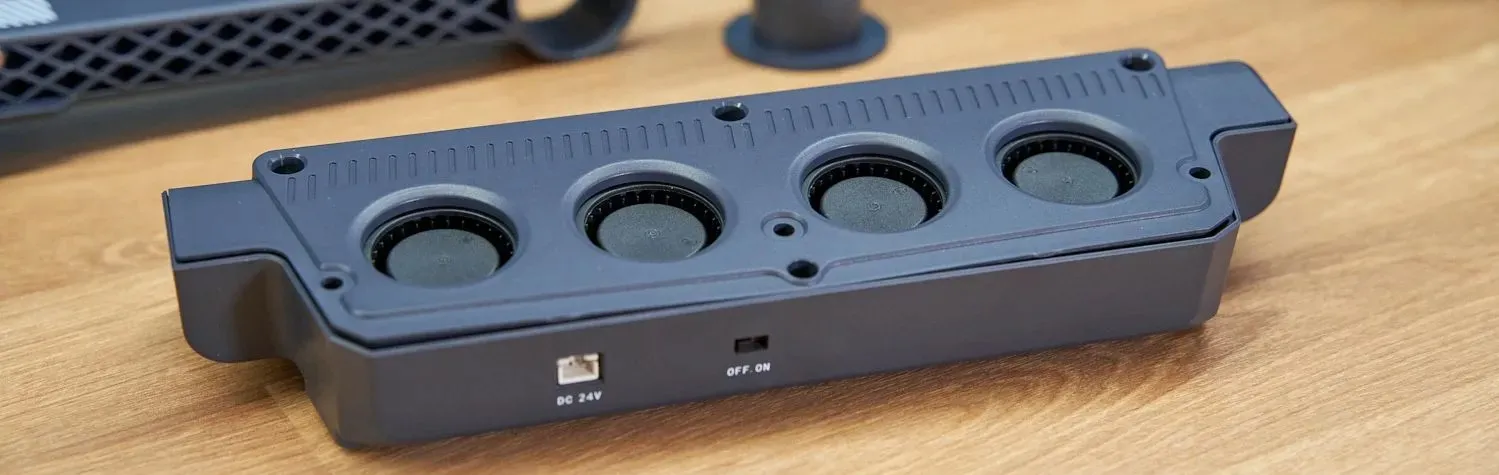

2. З'єднання 4 вентиляторів друкарської платформи із задньою частиною Х порталу. Завдання виконується із використанням 3 болтів.
3. Процес кріплення датчика закінчення нитки та тримача котушки зверху.
4. У тримачі відбувається розміщення знімного магнітного екрана. Виготовляється кріплення кронштейна.
5. Наступний крок полягає у виконанні робіт, пов'язаних зі з'єднанням базового блоку та двигуна, вентиляторами та датчиками нитки розжарювання, кінцевими вимикачами.
6. Підключення джерела живлення.



Всі ці кроки є простими та легко виконуються.



Електроніка

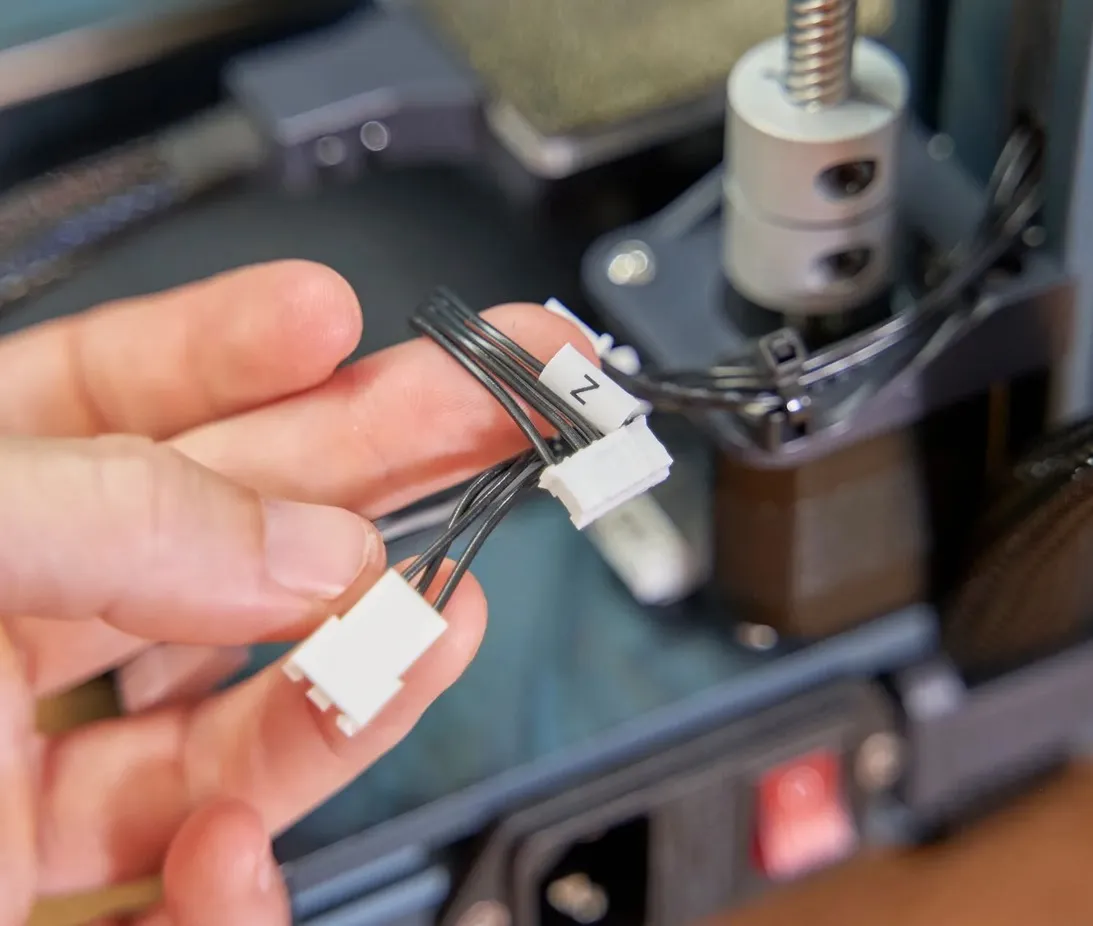

Якщо подивитися на електроніку, то кожен провід різних датчиків та двигунів знаходиться навколо пристрою. Його зручно підключати із супутнім компонентом. Для уникнення плутанини при виконанні цієї роботи кожен кабель має унікальний розмір роз'єму і чітке маркування. Тут не потрібні інструкції, тому що все зрозуміло на інтуїтивному рівні. Від користувача потрібно 2 рази перевірити наявність пропущених з'єднань.



Інструкція користувача

У комплекті пропонується інструкція з експлуатації, яка представлена у графічній формі. Також вона поставляється на USB-накопичувачі. Користувачі можуть проконсультуватися з представниками компанії Elegoo. Вони на сайті компанії можуть знайти всі необхідні інструкції для роботи з 3D-принтером. Ще Elegoo пропонує відеоролик із процесом збирання пристрою.





Перший друк





Вирівнювання платформи принтера

Для визначення висоти поверхні друку пристрій використовує сітку, що складається зі 121 окремої точки. Після цього використовується інформація для розрахунку математичної моделі поверхні. Вони використовуються для компенсації будь-якої деформації під час друку.

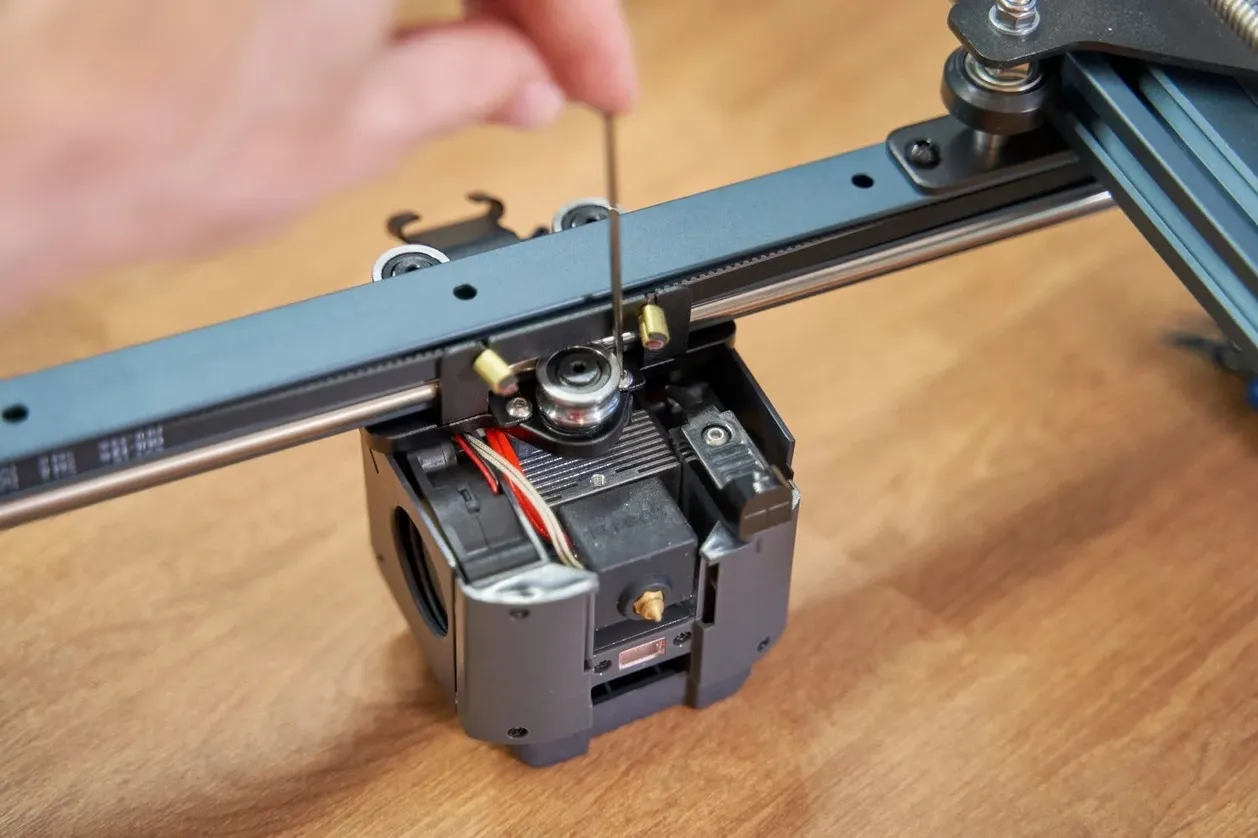

Коли ця автоматична процедура буде завершена, користувачеві знадобиться встановити висоту першого шару. Це досягається дуже просто, тому що слід просунути аркуш паперу перед соплом вперед і назад. Ви зможете відчути деякий опір, коли опускатимете його за допомогою сенсорного екрана.

Цей процес дуже простий та точний. Під час роботи з наступними виробами не потрібно виконувати додаткові параметри.



Встановлення нитки

Дві версії Elegoo Neptune 4 відрізняються покращеним процесом завантаження нитки, якщо порівняти з Neptune 3. Тепер без зусиль у верхній частині порталу нитки пропускаються через детектор. Потім слід натиснути на спеціальний важіль, він знаходиться зверху головки, що друкує. Натиснути на важіль слід, перш ніж вставити нитку на пару сантиметрів, а потім відпускаємо його.

Наступний крок полягає в тому, щоб нагріти сопло. Для цього використовується сенсорний екран. Розробник пропонує великий вибір налаштувань для найпоширеніших матеріалів. Потім тиснемо на навантаження.



Друк пропонованого зразка моделі

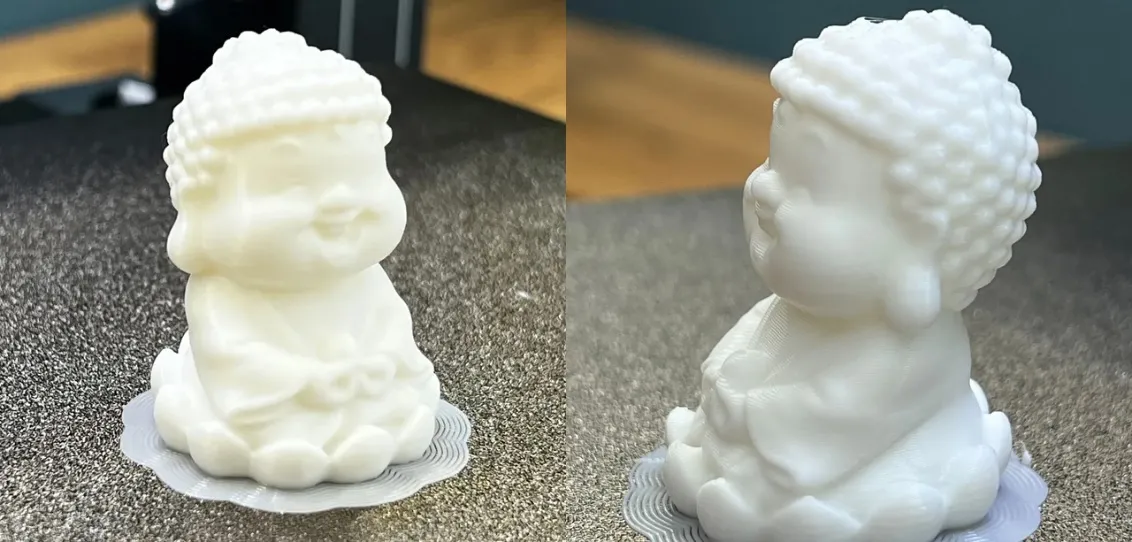

Користувачам рекомендується друкувати зразок моделі, який пропонується на картці пам'яті. Для цього використовується PLA нитка. Спочатку користувач повинен на сенсорному екрані вибрати відповідний файл. Після цього 3D-принтер почне нагрівати сопло та друкарську платформу.

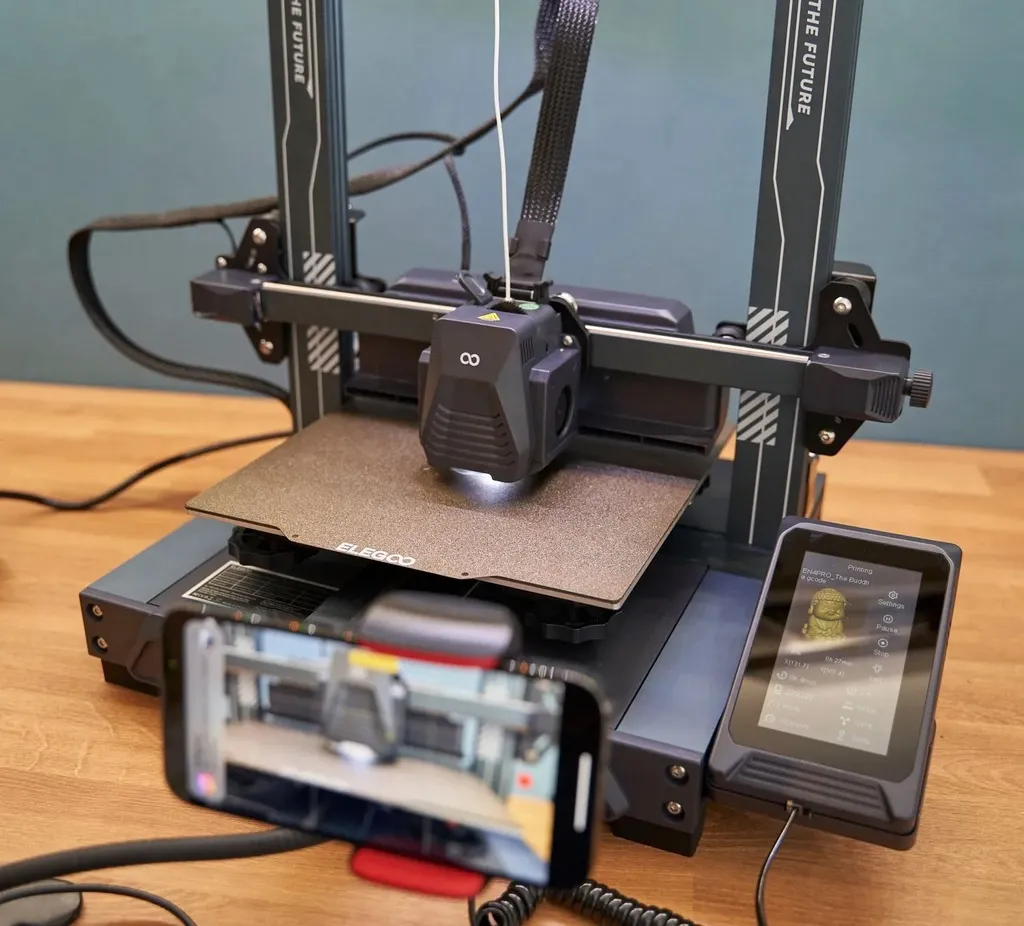

Під час процесу друку на екрані буде демонструватися корисна інформація, наприклад, картина з готовим виробом, час роботи, що залишився. Ще там можна буде вносити коригування під час роботи.

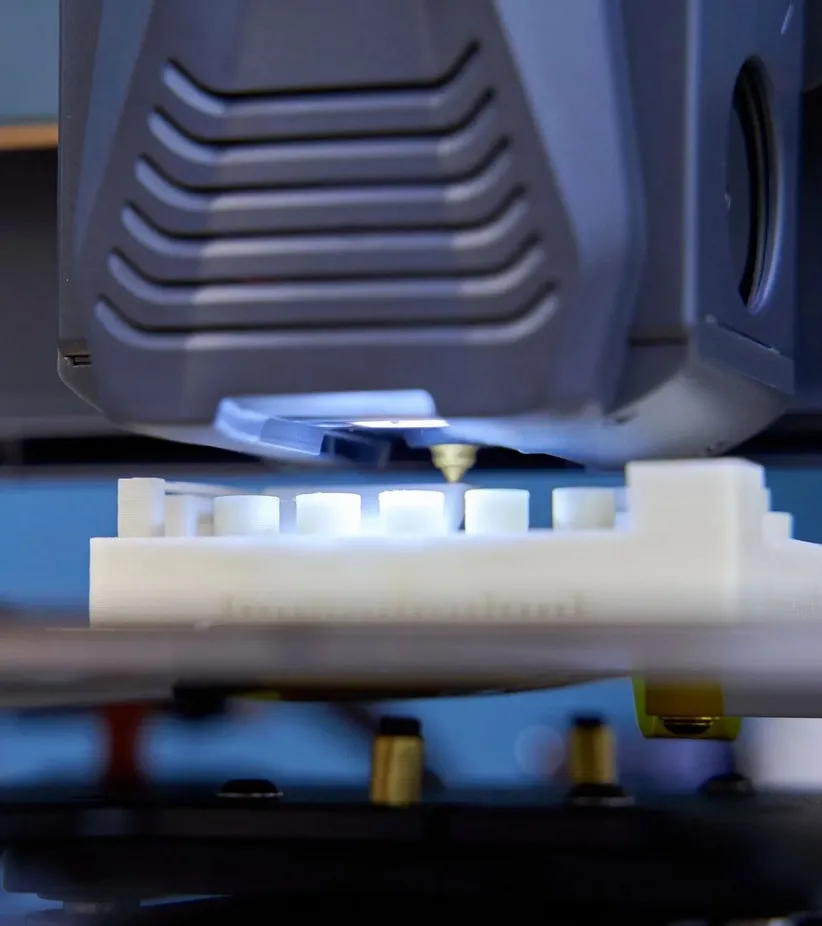

Перший друк нас здивував, висота шару склала 0.15 мм. Під час роботи деформації та підйоми були відсутні, а екструзія була послідовною.





Програмне забезпечення

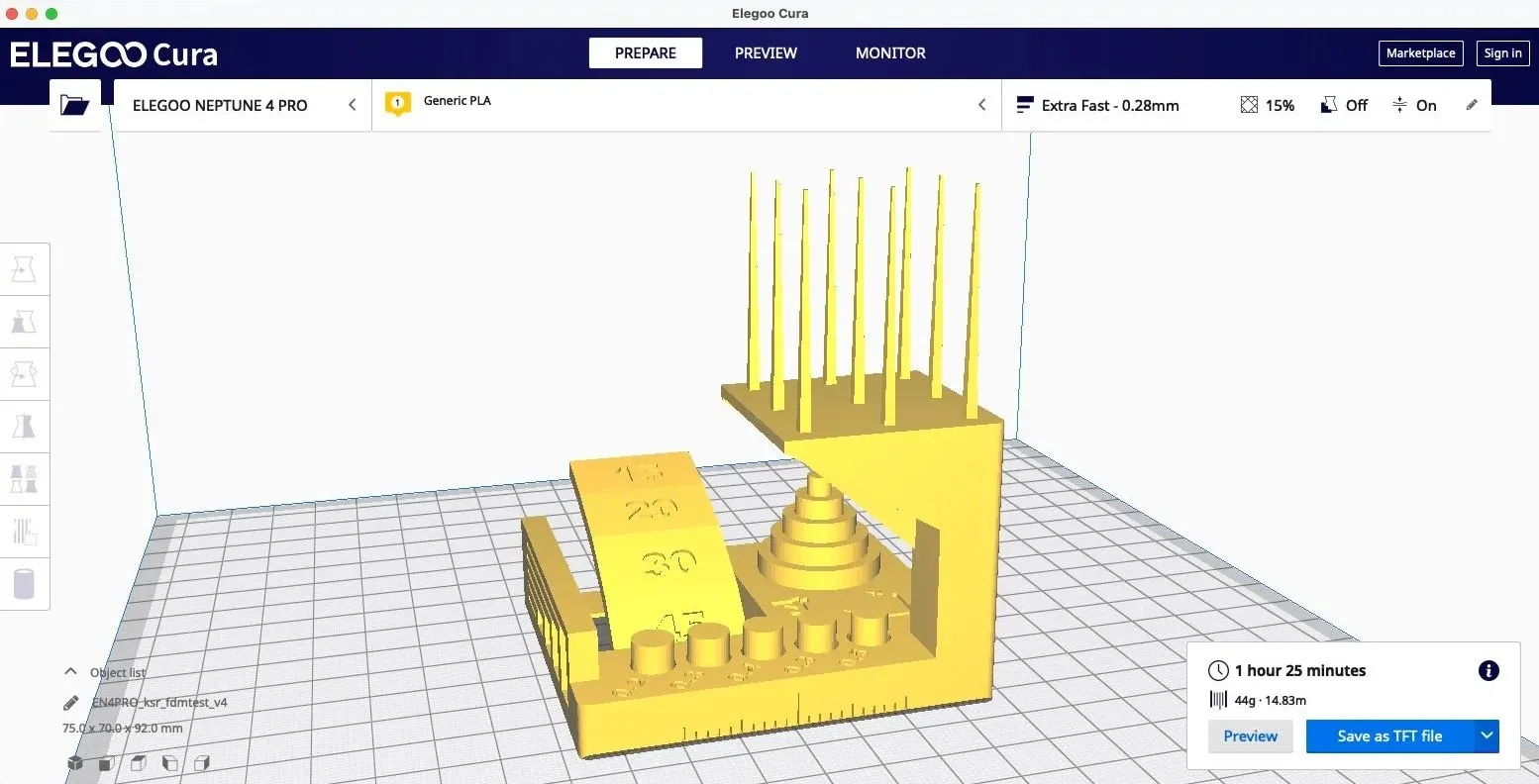

В якості слайсера розробник пропонує спеціально налаштовану копію Cura. Це зручна програма для підготовки виробів до друку. Якщо ви не маєте досвіду роботи з таким програмним забезпеченням, то це середній етап. На ньому відбувається розрізання моделей 3D на окремі шари, які мають висоту 0.15-0.2 мм. Після цього відбувається підготовка шарів у вигляді серії шляхів, якими проходить машина перед тим, як для наступного шару буде піднята друкуюча головка.



ПЗ істотно впливає не тільки на якість друку, але і на обладнання, що використовується. Це взаємопов'язані функції. Наприклад, слайсерам необхідно проводити розрахунок опорних конструкцій, а при необхідності додатково враховувати уповільнення та прискорення друкувальної головки. Це необхідно для балансування швидкості друку без внесення в готову модель артефактів.

На карті пам'яті може зустрічатись різна версія налаштованого софту Cura. При її включенні може бути запропоновано виконати оновлення. У різних версіях програми може відрізнятися доступний набір профілів для нових 3D-принтерів.





Висновок



Ми розглянули якісний та швидкий 3D-принтер. Після виходу високошвидкісного пристрою від BambuLabs багато компаній захотіли перевершити його можливості. У результаті Elegoo Neptune 4 змогла запропонувати чудову модель для аматорів та ентузіастів. Цей 3D-принтер зміг залишити свій слід на ринку подібних машин.



Нові пристрої мають більш красивий та витончений вигляд, ніж Neptune 3 Pro. Тут розробники вирішили відмовитися від використання трубки Боудена. Також у 3D-принтер було впроваджено додатковий кроковий двигун, а в основу вбудовано блок живлення.

Такі принтери мають значну потужність. За допомогою додаткових вентиляторів забезпечується швидший та якісніший друк. Не слід забувати, що такі машини є гучними в роботі.

Розглянуті 3D-принтери відрізняються зручним використанням. У них просто і швидко чиститься друкарська платформа та змінюються нитки. Користувач отримує повний контроль над робочим процесом за допомогою сенсорного екрана та можливості заміни насадок. Інтеграція з Klipper дає нові можливості в галузі віддаленого керування принтерами.
