Артикул

Z690 PG RIPTIDE:F7FMUA014524

Код

00000

Бренд

ASRock

Тип и слоты памяти

DDR4 (4 шт.)

Назначение

Назначение

Материнская плата оптимизирована под определенные типы задач, что определяет общую специализацию. В то же время разделение по этому показателю часто условно, поскольку модели с подобными характеристиками могут относиться к разным категориям. Однако информация о специализации значительно упрощает процесс выбора.

Для геймеров

Форм-фактор

Форм-фактор

Форм-фактор материнской платы определяет размеры, количество слотов для памяти и других компонентов, а также совместимость с корпусами. Наиболее распространены ATX (305x244 мм) и microATX (244x244 мм), причем ширина может изменяться. Компактные mini-ITX (170x170 мм) приобретают популярность для малых ПК, а Thin Mini-ITX с низкопрофильными элементами подходят для моноблоков. Большие материнские платы выпускаются в форматах EATX и XL-ATX для мощных систем. Многие форм-факторы совместимы между собой: например, mini-ITX можно устанавливать в ATX-корпуса.

ATX

Сокет (Socket)

Intel LGA 1700

Количество сокетов CPU

Количество сокетов CPU

Тип разъема процессора определяет совместимость с материнской платой. Например, процессоры с разъемом Socket 1700 подходят только для материнских плат с таким же разъемом. Важно заранее проверять совместимость компонентов перед покупкой.

1

Чипсет

Чипсет

Чипсет – это набор схем, обеспечивающих взаимодействие компонентов компьютера. Он состоит из двух частей: северного моста, отвечающего за обмен данными между процессором, памятью и графикой, и южного, управляющего другими компонентами. Характеристики северного моста определяют производительность всей системы, поэтому именно его название используют для обозначения чипсета. Это знание полезно при создании специализированных систем. В список входят самые популярные чипсеты Intel и AMD, широко применяемые в современных материнских платах.

Intel Z690

Охлаждение

Охлаждение

Охлаждение для SSD M.2, встроенное в материнскую плату, помогает поддерживать высокую производительность, предотвращая перегрев. SSD через интерфейс M.2 могут сильно нагреваться, поэтому обычно используются простые радиаторы, достаточно эффективные. Активное охлаждение, работающее с помощью вентиляторов, также уменьшает нагрузку на материнские платы без внешних кулеров. Радиатор VRM, охлаждающий модуль регулировки напряжения, особенно важен для мощных процессоров, поскольку он защищает от перегрева. Тепловые трубки, переносящие тепло с помощью испарения жидкости, обеспечивают дополнительную эффективность охлаждения. Водяное охлаждение используется в высокопроизводительных системах, где стандартные методы недостаточны.

Пассивное

Оперативная память

4xDIMM / Max. 128GB / up to DDR4 5333+(O.C.) MHz / Dual Channel Memory

Видео интерфейсы

1 x HDMI

Подключение накопителей

Подключение накопителей

При выборе материнской платы принципиально учесть наличие интерфейсных разъемов. Для подключения накопителей используются SATA, SATA 3.0 и SATA Express. Интерфейсы M.2 и mSATA предназначены для SSD, а PCI Express x1 и PCI – для подключения адаптеров и других устройств. SATA 3 обеспечивает скорость передачи данных до 600 МБ/с, однако для скоростных SSD лучше использовать M.2 или U.2. Интерфейс M.2 может поддерживать как SATA, так и PCI-E. Если на плате имеется два или более разъема M.2 (PCI-E), это позволяет подключать несколько устройств одновременно. Стандарт NVMe, использующий M.2, раскрывает весь потенциал SSD благодаря использованию шины PCI Express.

8 x SATA 6Gb/s ports

3 x Hyper M.2 slots

Сетевые интерфейсы

Optional Wi-Fi

1 x Killer E3100G 2.5Gb Ethernet

Слоты плат расширения

1 x M.2 slot (Key E)

1 x PCIe 4.0 x16

3 x PCIe 3.0 x1

1 x PCIe 5.0 x16

Разъемы на задней панели

1 x RJ-45

1 x HDMI

1 x Optical S/PDIF Out

1 x Flash BIOS Button

1 x USB 3.2 Gen 2x2 Type-C

3 x Antennas Mounting Points

5 x Audio jacks

2 x USB 3.2 Gen 1 Type-A

2 x USB 2.0 Type-A

2 x USB 3.2 Gen 2 Type-A

1 x PS/2 keyboard/mouse combo

Интегрированное аудио

Интегрированное аудио

Встроенная звуковая карта является частью материнской платы, и хотя не все модели обеспечивают одинаковое качество звука, некоторые из них предлагают прогрессивные решения с многоканальным объемным звучанием и инструментами для улучшения звука. Такие аудиокарты особенно важны для геймерских ПК, мультимедийных систем и для обработки звука. Однако для профессиональной работы возможностей даже лучших встроенных решений может оказаться недостаточно.

Realtek ALC897 7.1-Channel

Разъемы питания

1 x 8-pin 12V Power

1 x 4-pin 12V Power

1 x 24-pin Main Power

Дополнительный опционал/возможности

Кнопка BIOS FlashBack

Разъем M.2 для подключения накопителей

Разъем для RGB-лент

Печать платы высокой плотности

Усовершенствованный разъем PCI-E SMT

Дроссели Premium Power

Защита от электростатического разряда

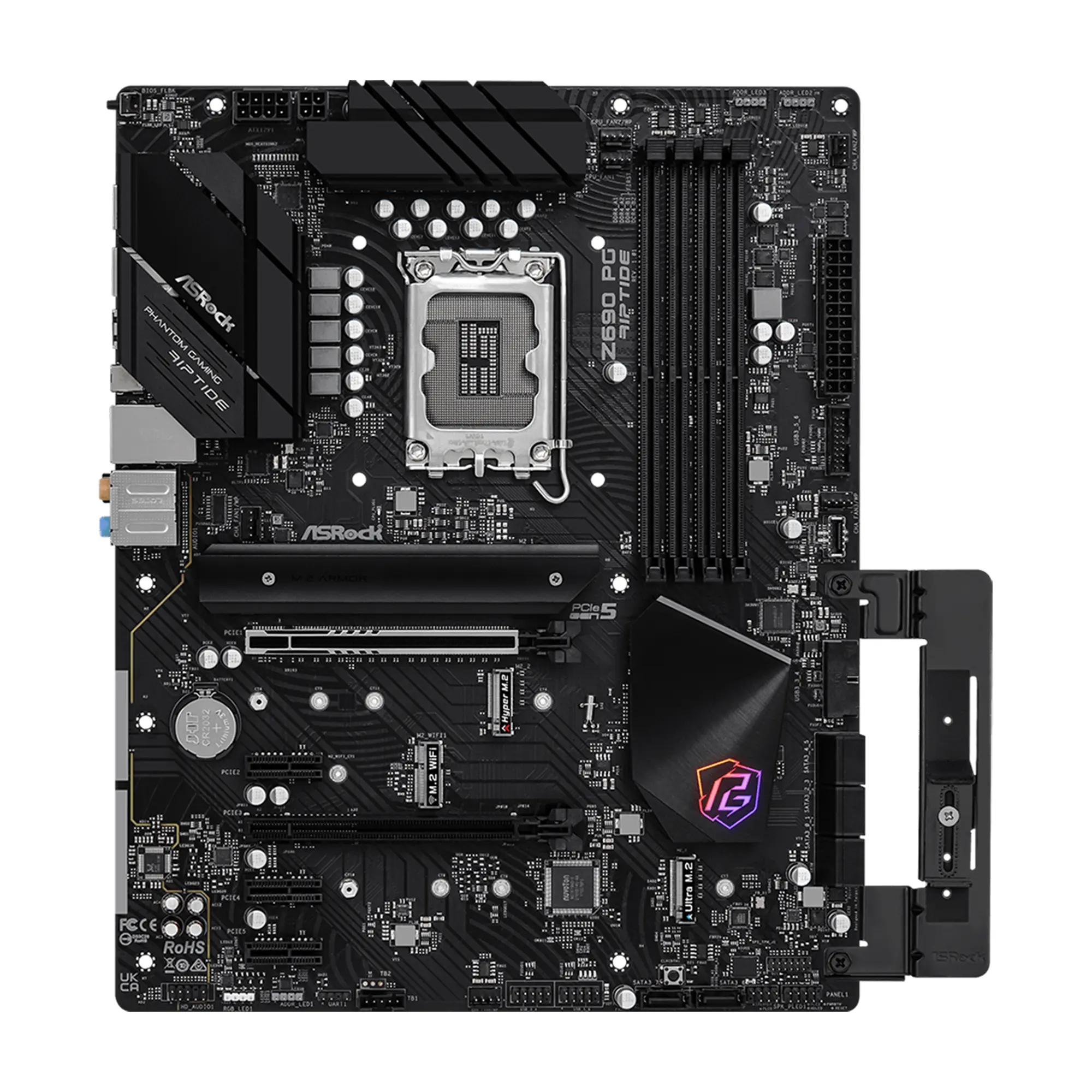

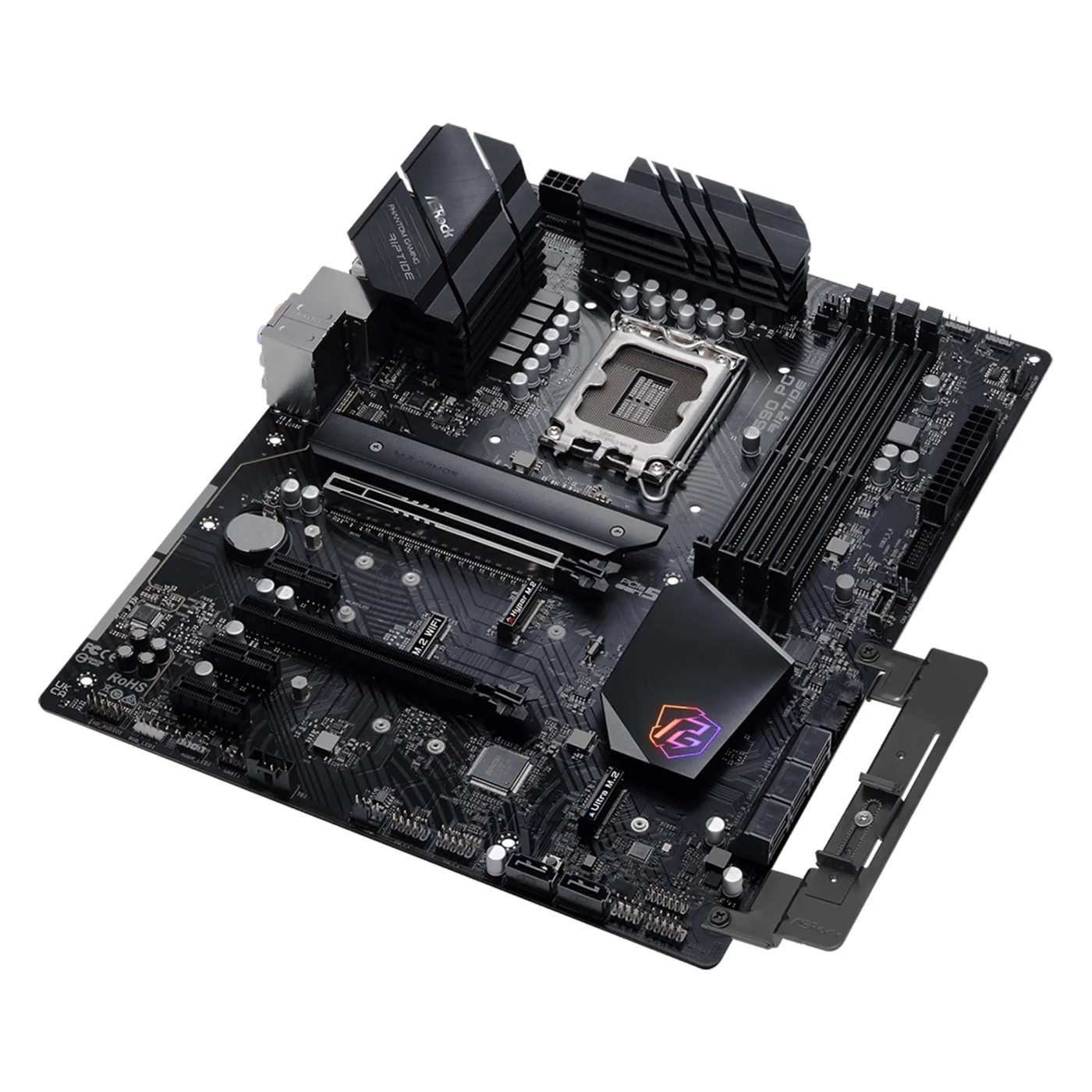

Патентованный держатель видеокарт ASRock

Интерфейс PCIe Gen4 x4 Hyper M.2

Система питания Dr. MOS

100% твердотельные конденсаторы

Интерфейс USB 3.2 Gen 2x2 до 20 Гбит/с

Интерфейс USB 3.2 Gen 2 до 10 Гбит/с

Аудиосистема Nahimic

Разъём M.2 Key E для модуля Wi-Fi

Поддержка технологии Polychrome RGB Sync и совместимых устройств

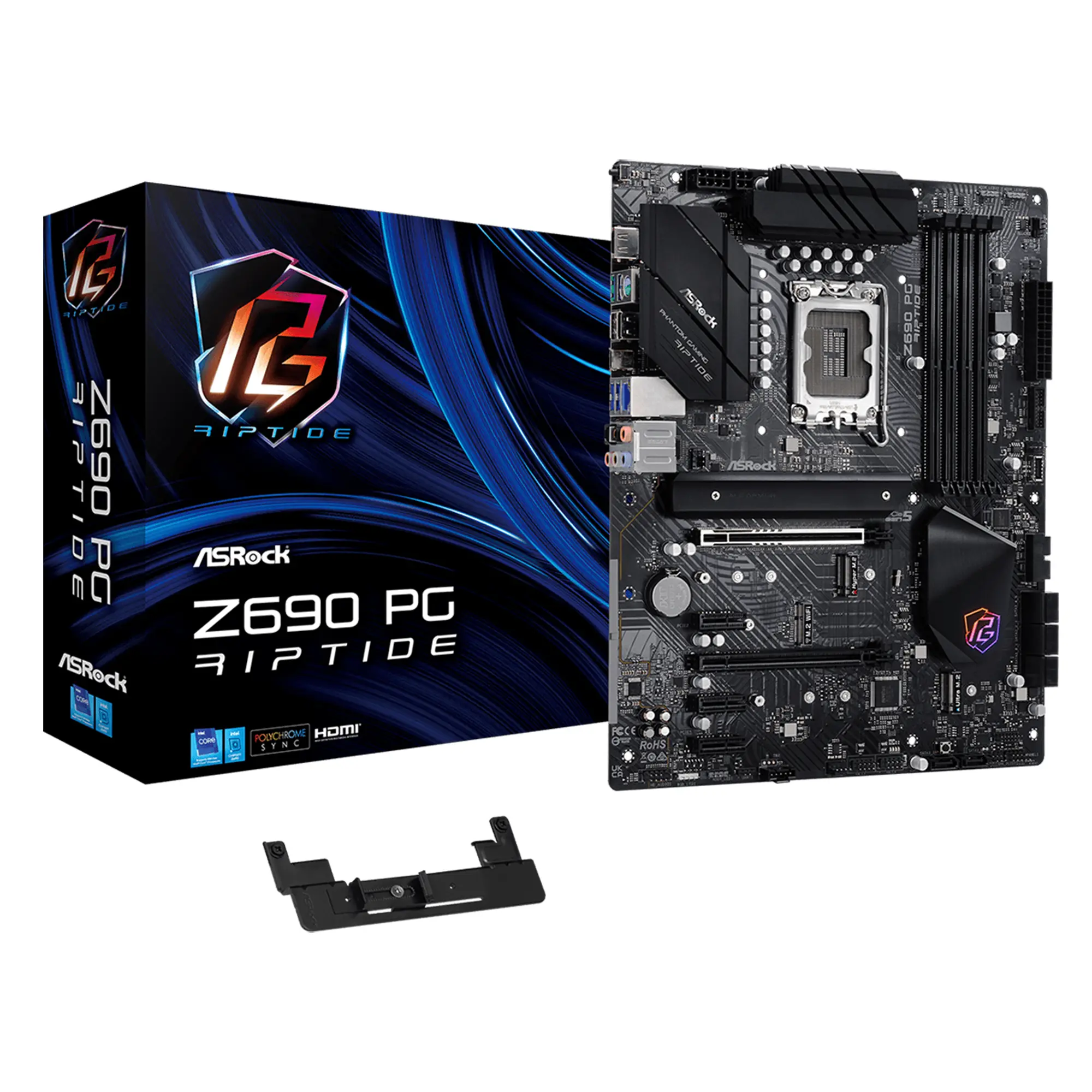

Комплектация

Материнская плата

Размеры товара (без упаковки), мм

305x244

Страна регистрации бренда

Тайвань

Гарантия

14 дней

*Характеристики и комплектация товара могут изменяться изготовителем без уведомления.
