В сфере 3D-печати вопрос калибровки натяжения экструдера поднимается очень редко. Это очень важный процесс, так как он оказывает большое влияние на качество создаваемых изделий.
Содержание:
- Для чего калибруют натяжение экструдера
- Предварительные условия для успешной калибровки натяжения экструдера
- Как отрегулировать натяжение экструдера
- Ослабление пружины до минимального показателя
- Затягивание натяжной рейки экструдера
- Метки шестерен на нити
- Как выглядит след нити шестерни
- E3D Hemera
- Bondtech LGX
- Trianglelab TBG Lite
- Экструдер Creality Sprite
- Экструдер Raise3D E2
- NF Sunrise
- BMG Wind
- BIQU H2O
- Экструдер Sidewinder X2 Titan Aero Clone
- Экструдер Prusa Mini Clone
- Экструдер Snapmaker A350
- Вывод
- Где можно купить 3D-принтер и дополнительное оборудование к нему?
Для чего калибруют натяжение экструдера
При выполнении работ, связанных с калибровкой экструдера, происходит изменение значения давления, которое оказывается шестернями экструдера на нить. Далее мы рассмотрим, как именно изменяются разные факторы при выполнении этого процесса.
Скорость потока
Во время выполнения такой калибровки происходит изменение скорости потока. На практике мы увидели, что через хотэнд проходит разное количество нити, в зависимости от приложенного к ней значения натяжения.
Данные изменения связаны с тем, что происходит изменение сцепления нити. Это напрямую зависит от показателя натяжения, которое прилаживает шестерня или ролик. Зачастую сцепление увеличивается при оказывании большого давления на нить. Это приводит к увеличению скорости потока. Если натяжение экструдера имеет значение ниже идеального, то по нити начинают проскальзывать шестерни, а ей не удается полноценно передать крутящий момент.
Подобные изменения способны отличаться. Они напрямую зависят от типа применяемых хотэндов и других комплектующих.
Форма нити
Во время регулировки натяжения происходит изменения еще одного фактора – формата нити. Самым лучшим вариантом будет круглая нить, диаметр которой по всей катушке будет равен 1.75 мм. На практике не удается добиться идеальных значений, допуск составляет 0.02-0.05 мм.
Шестерни экструдера сдавливают нить после погружения в нее, когда наблюдается большое натяжение. Параллельно меняется форма, диаметр. Получается, что вместо нужного диаметра 1.75 мм получается деформированная нить. По всей длине будет наблюдаться переменная плотность.
В данной ситуации необходимо смотреть на то, как меняется форма нити. Затем по ситуации меняются значения скорости.
Предварительные условия для успешной калибровки натяжения экструдера
Если требуется выполнить настройку экструдера, то пользователю следует проверить, что для нити доступен свободный путь. У нити не должно быть проблем с доступом к соплу.
Еще необходимо проверить, что в шестернях экструдера отсутствует мусор, а также нет скопления пластика. Спустя некоторое время там накапливается нить, поэтому шестерни начинают проскальзывать.
Как отрегулировать натяжение экструдера
Во время выполнения регулировки экструдера мы должны помнить свою главную цель. Нам необходимо добиться того, чтобы был мощный захват нити. Это позволит избежать проблем с проскальзыванием шестерни, а деформация нити должны быть минимальной. Подобная калибровка для каждого типа экструдеров осуществляется по-своему. Далее мы рассмотрим общие советы.
Ослабление пружины до минимального показателя
Данная процедура осуществляется с целью создать плавный путь для нити, которая передвигается к соплу от экструдера. Хотэнд должен выйти до необходимого температурного значения, к примеру, для PLA этот показатель составляет 215 °C. После этого пропускаем через сопло используемую нить вручную. На пути нити не должно быть препятствий, она должна проходить легко.
Затягивание натяжной рейки экструдера
После того, как вы будете уверены, что через хотэнд легко подается нить и любые препятствия отсутствуют, можно выполнить затягивание опоры экструдера. Для этого выполняем регулировку ручки натяжения. Выполняем этот процесс до тех пор, пока не выдавим нить. Для выполнения этих шагов можно использовать функционал принтера или сторонний софт, например, Pronterface.
При выполнении экструзии следует нить зажать между пальцами. Этот процесс необходимо успеть выполнить до ее попадания в экструдер. Подобный шаг позволит увеличить сопротивление. Если используемый экструдер не имеет нужного уровня сцепления, то шестерни будут проскальзывать, а нить не будет выходить непрерывно.
Теперь у вас появится возможность уменьшать и увеличивать давление на нить. Этот процесс осуществляется путем ослабления или затягивания винта экструдера.
Метки шестерен на нити

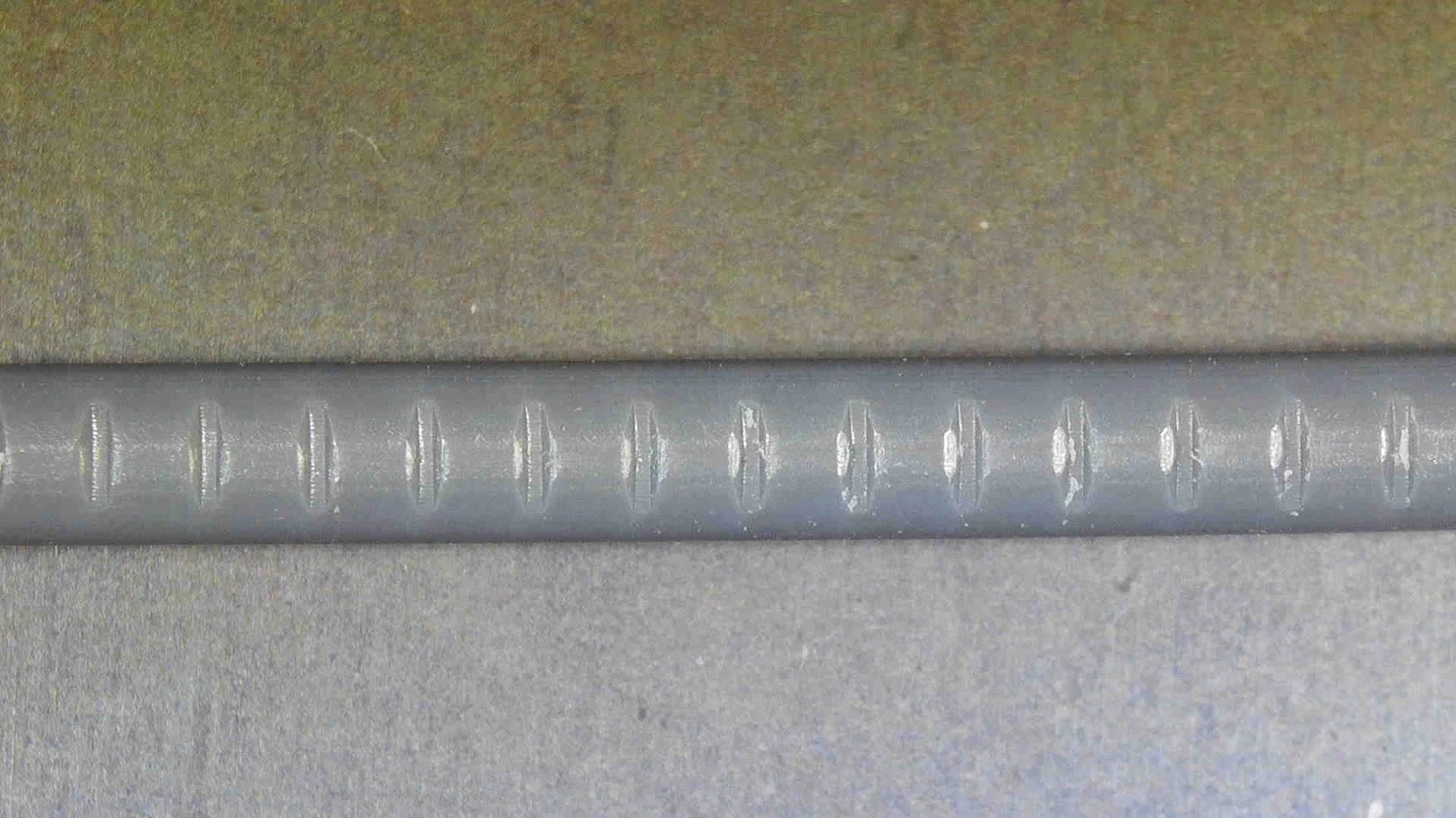

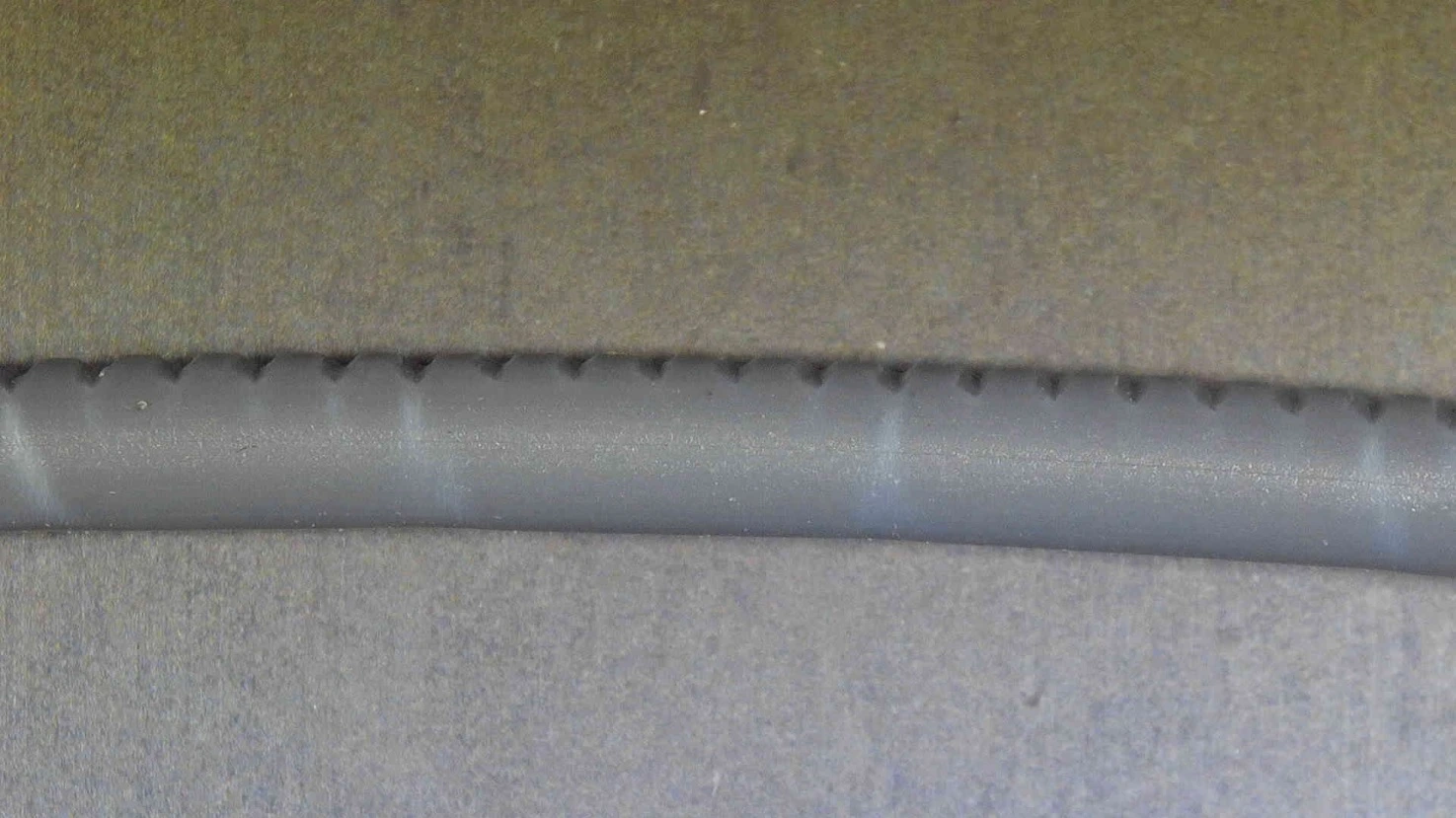

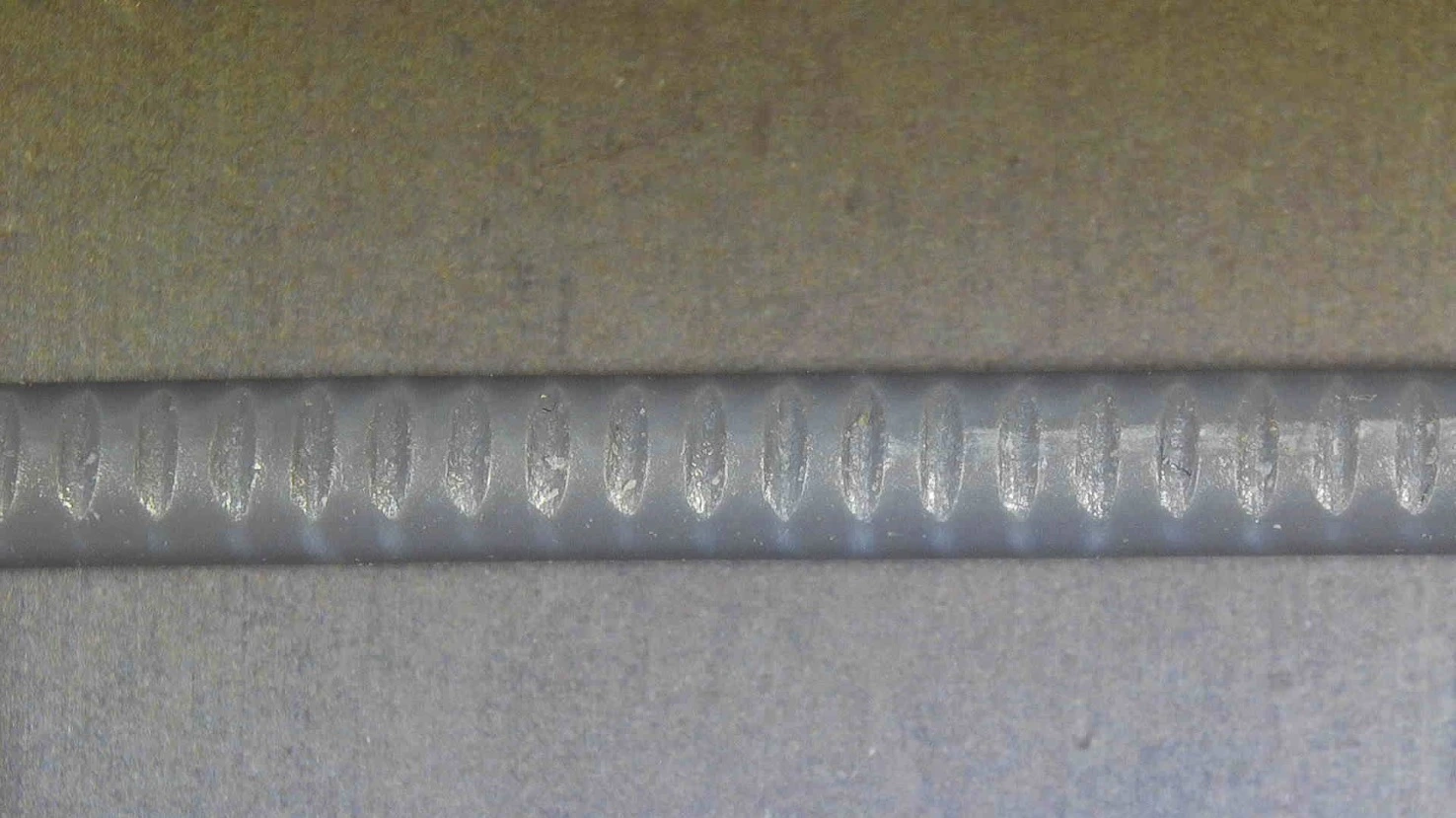

Завершающий этап состоит в проверки нити, вышедшей из экструдера. На картинке ниже демонстрируется идеальный вариант. Мы должны добиться такого результата на практике.

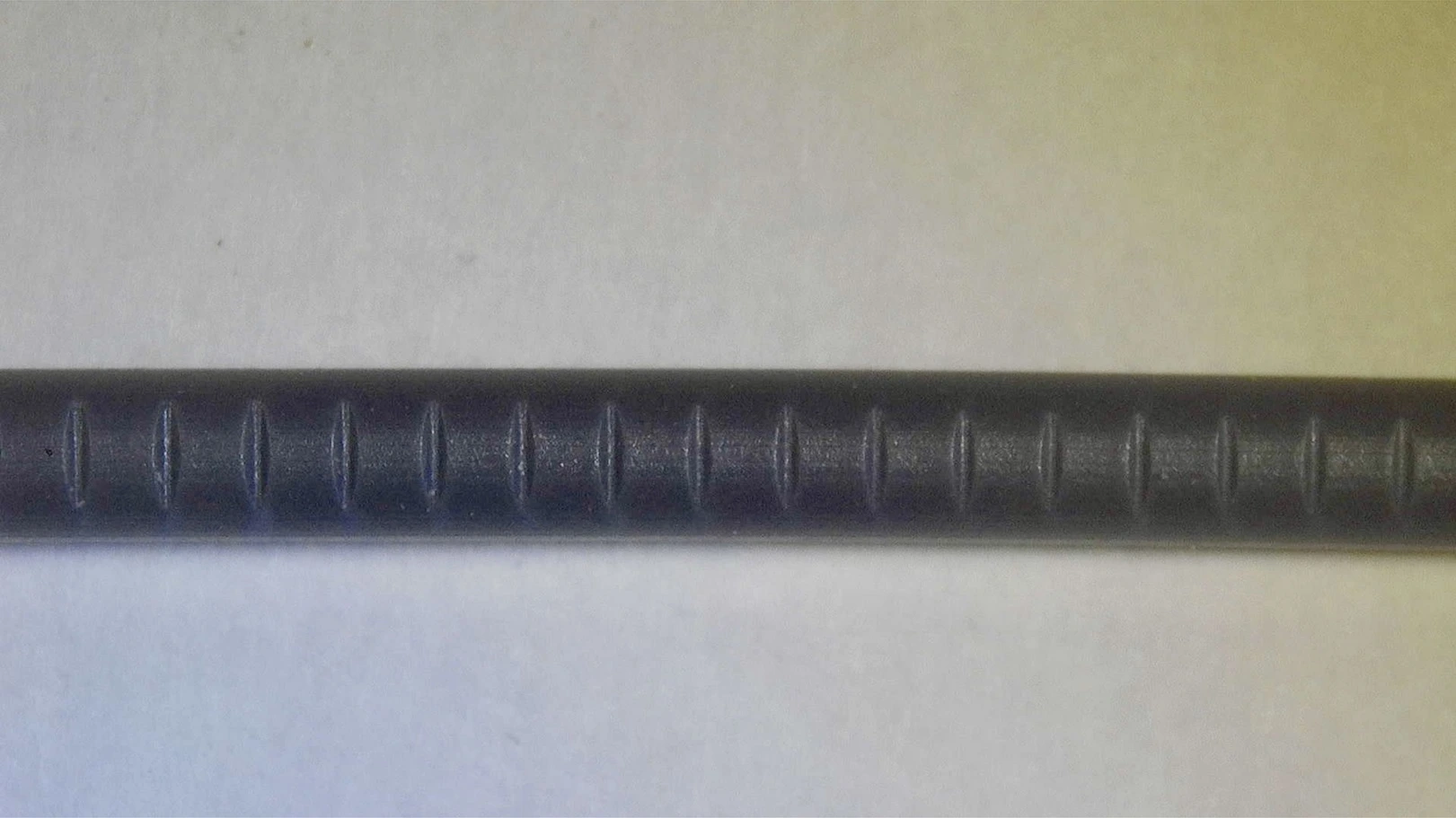

Как выглядит след нити шестерни

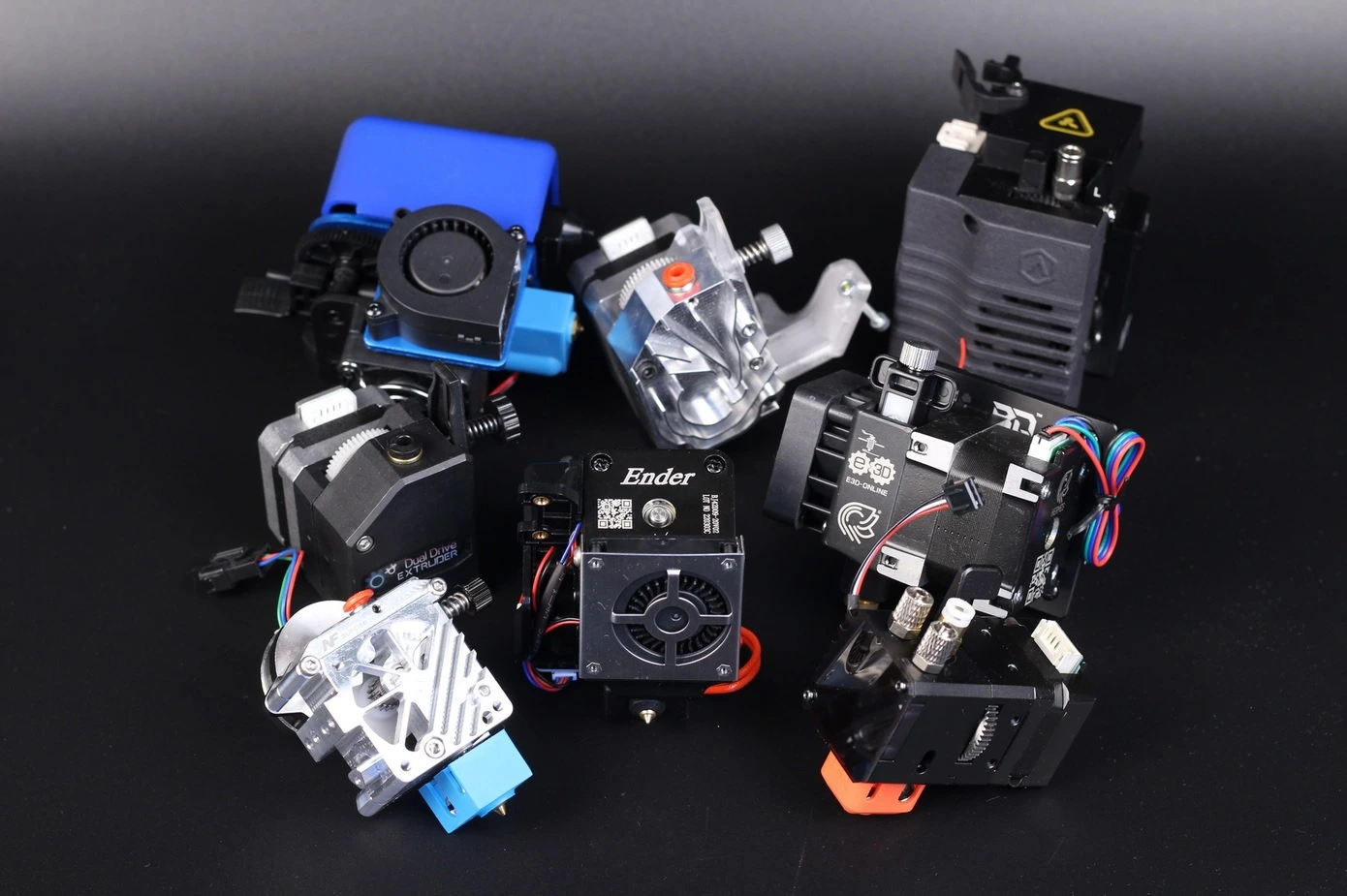

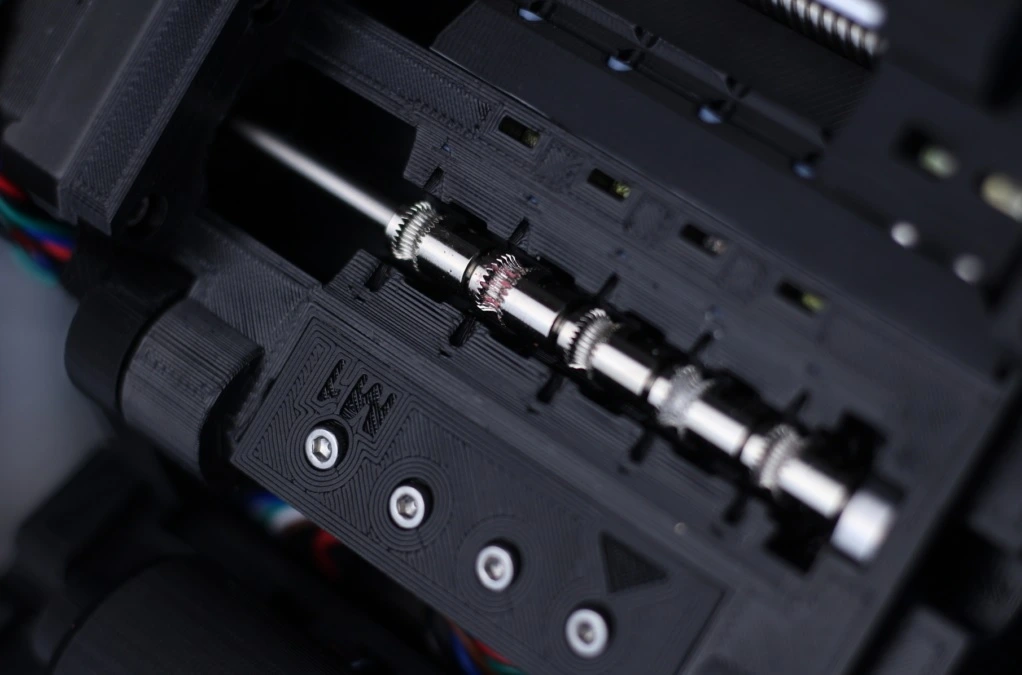

Каждый пользователь должен иметь представление, какое влияние разные экструдеры оказывают на нить.
Такая информация позволит пользователям разобраться в том, как работают разные экструдеры.

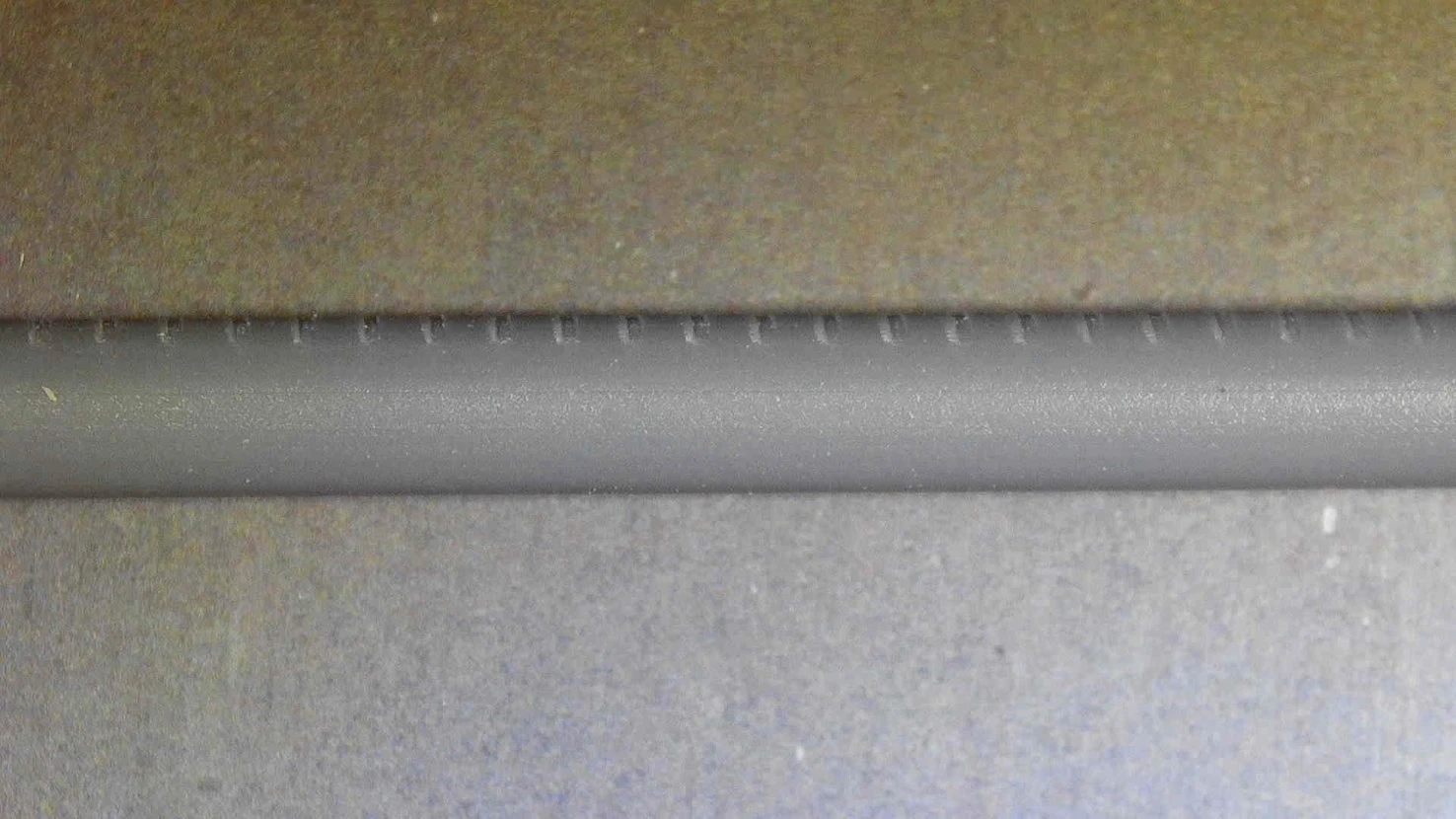

E3D Hemera

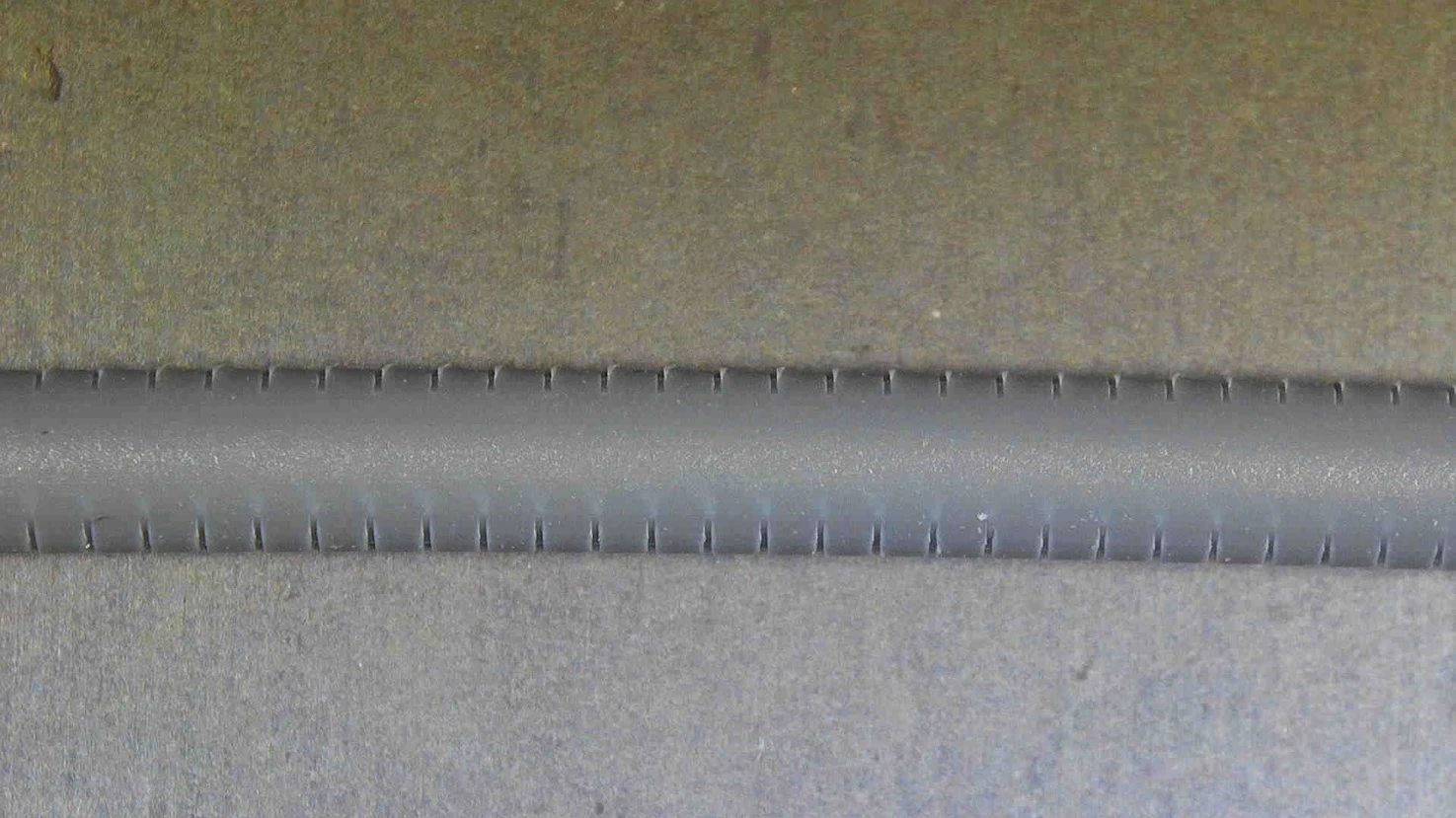

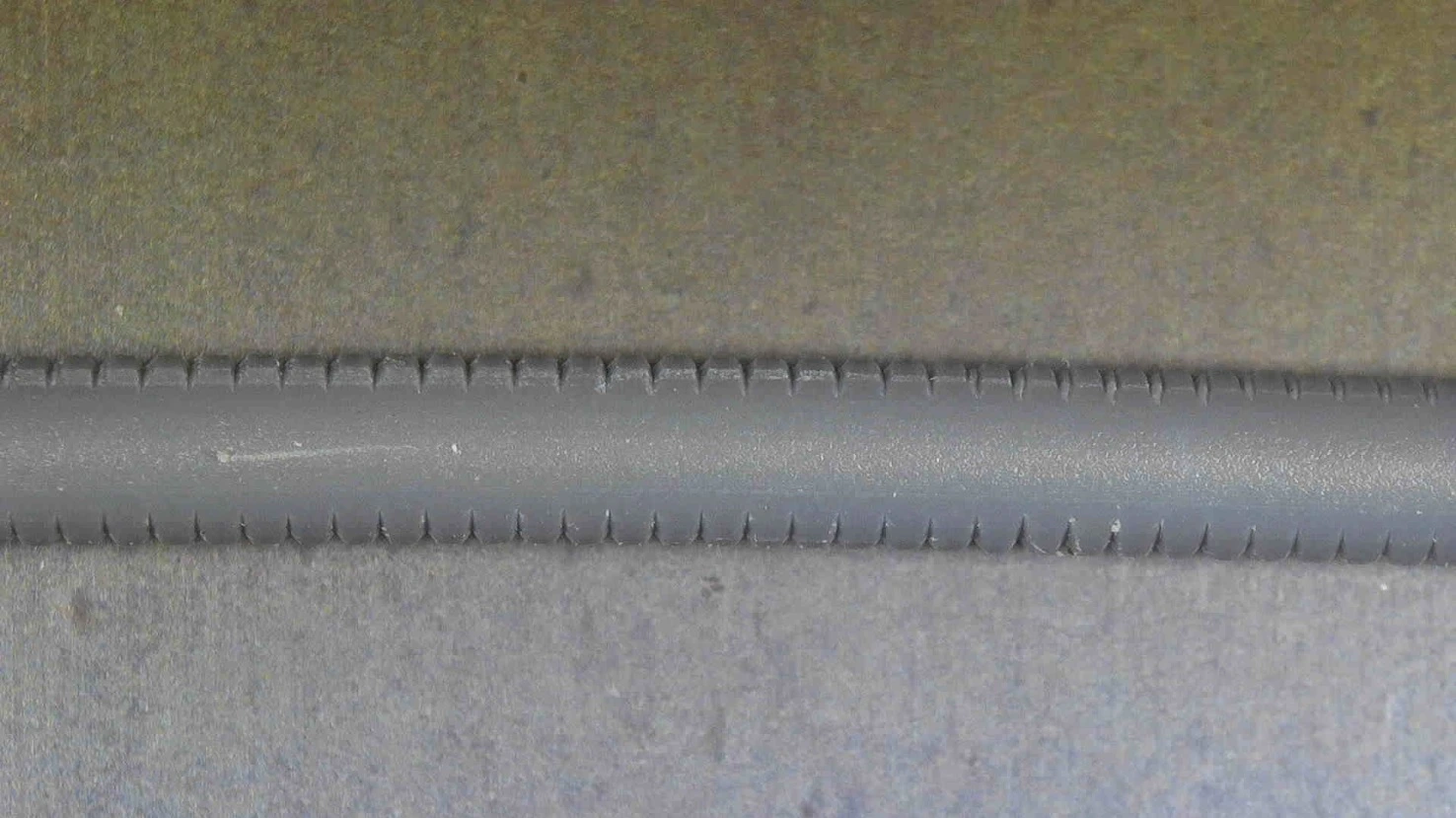

Данный вариант экструдера является сейчас одним из лучших. Это связано с применяемыми зубчатыми колесами. Ниже на картинке демонстрируется, какие там острые шестерни. В сравнении с другими устройствами они создают маркировку очень близко.
E3D Hemera не деформирует нить и хорошо ее захватывает. Это достигается благодаря крупным шестерням и резким вырезам.

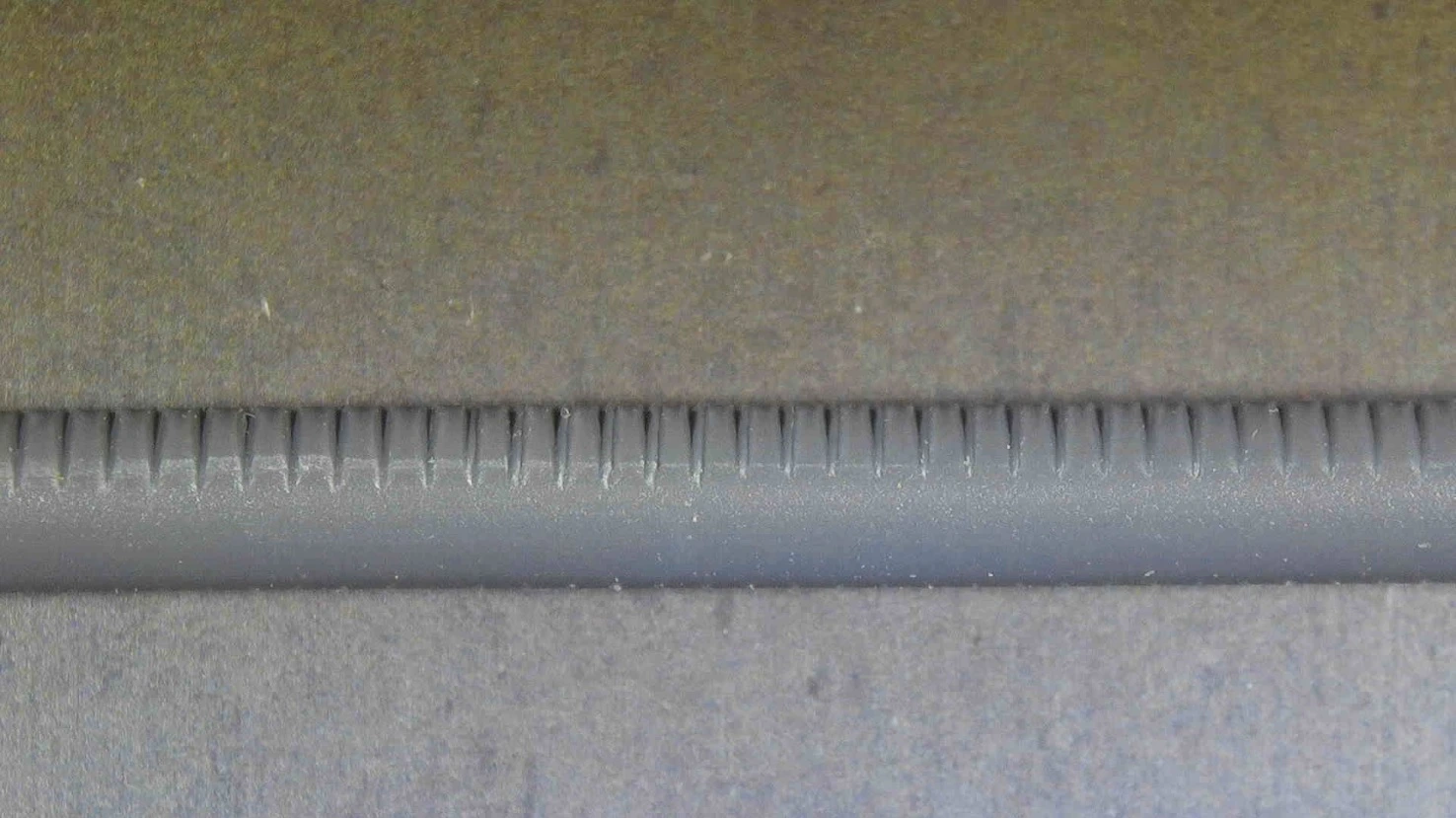

Bondtech LGX

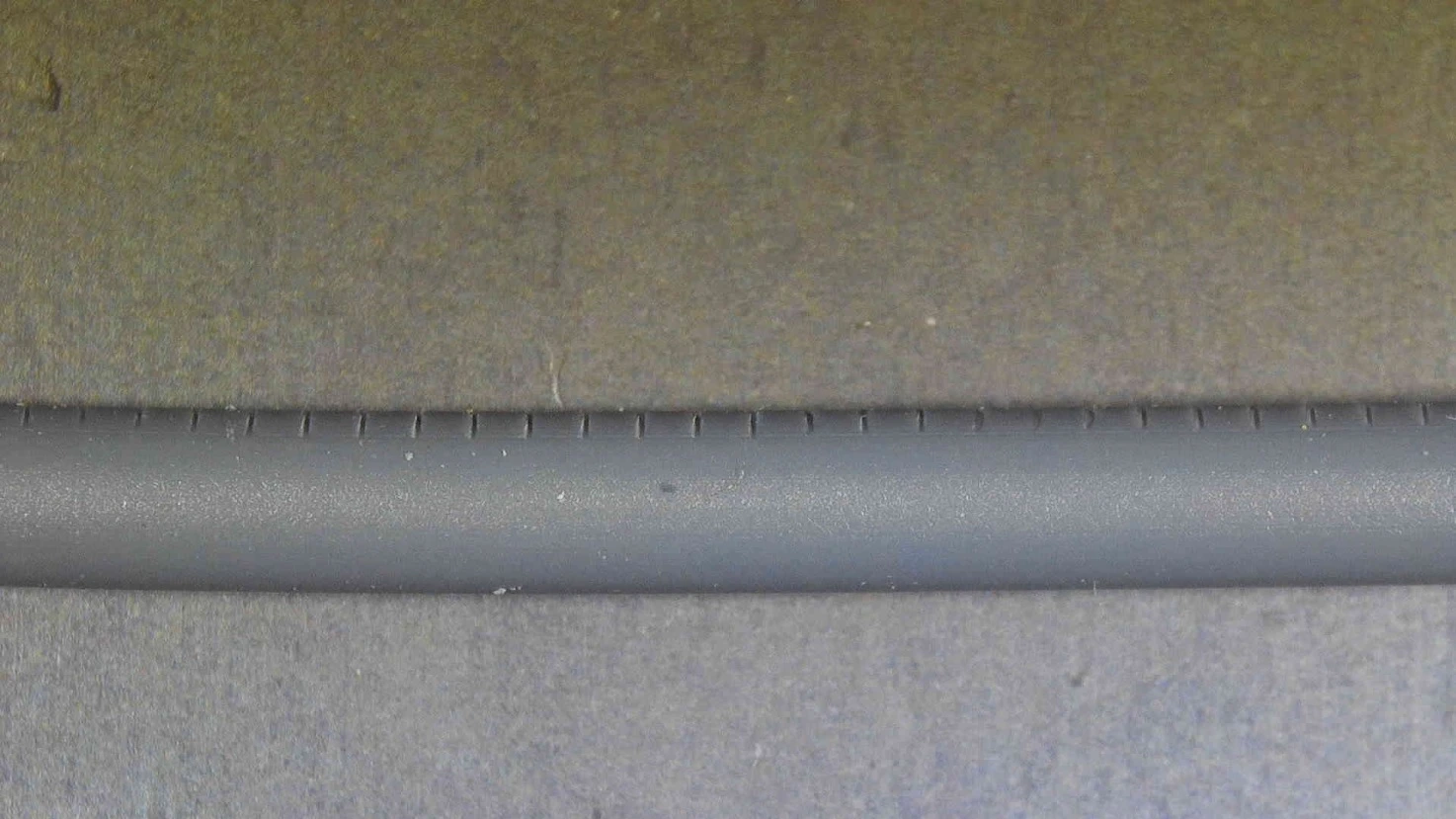

Данный экструдер отличается высокой производительностью. Он имеет 6 крупных шестерен, что позволяет добиться качественного захвата нити. В отличие от Hemera здесь нет высокой плотности.

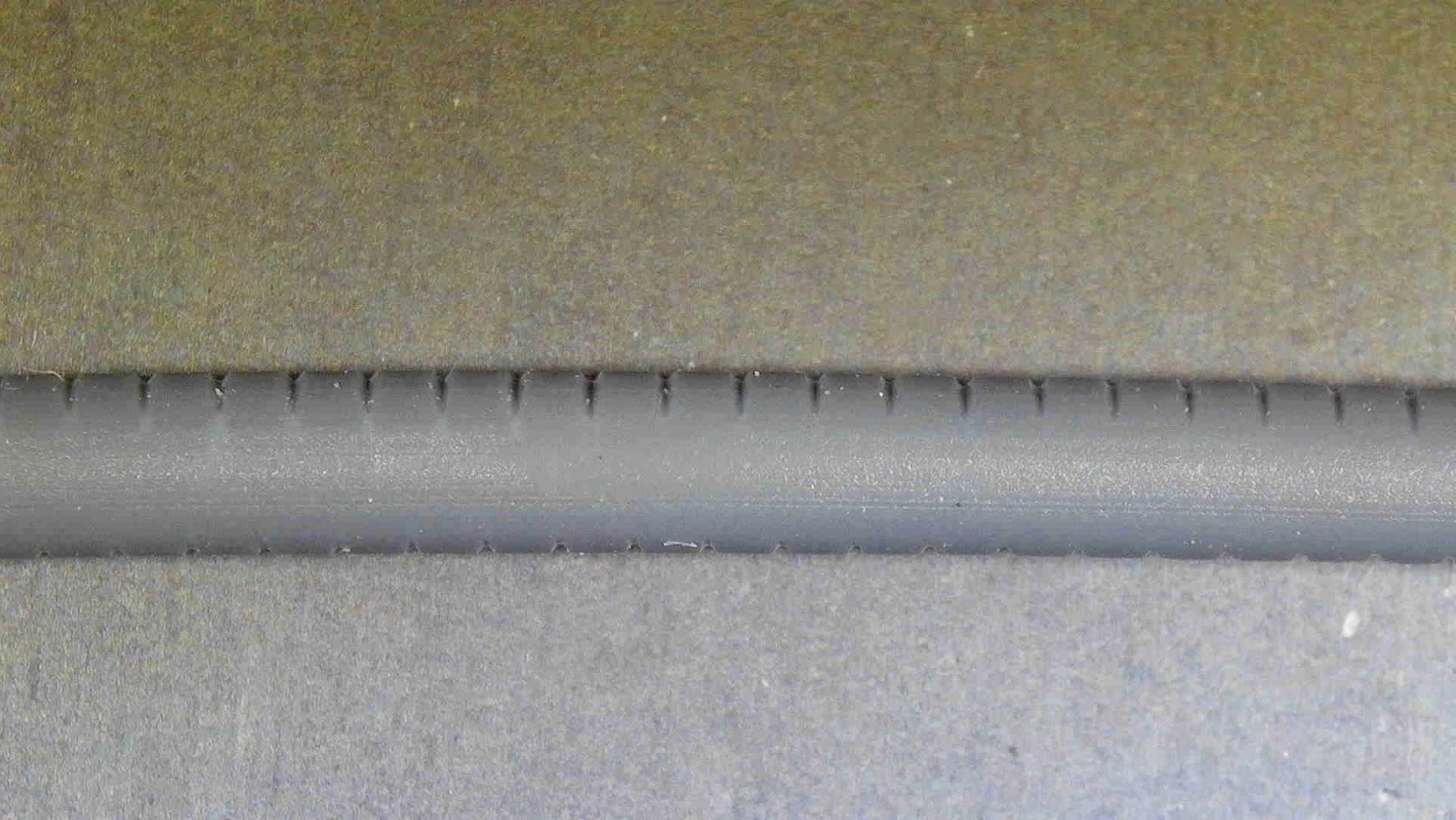

Trianglelab TBG Lite
Здесь удается достигнуть отличного сочетания давления и плотности. Мы получили результат, который можно назвать идеальным.
Такие результаты связаны с тем, что мы добились практически максимального уровня натяжения. Мы пытались проверить, какое влияние будет оказано на них в самых худших ситуациях. В итоге они были хорошо настроены и получен отличный результат.
Экструдер Creality Sprite

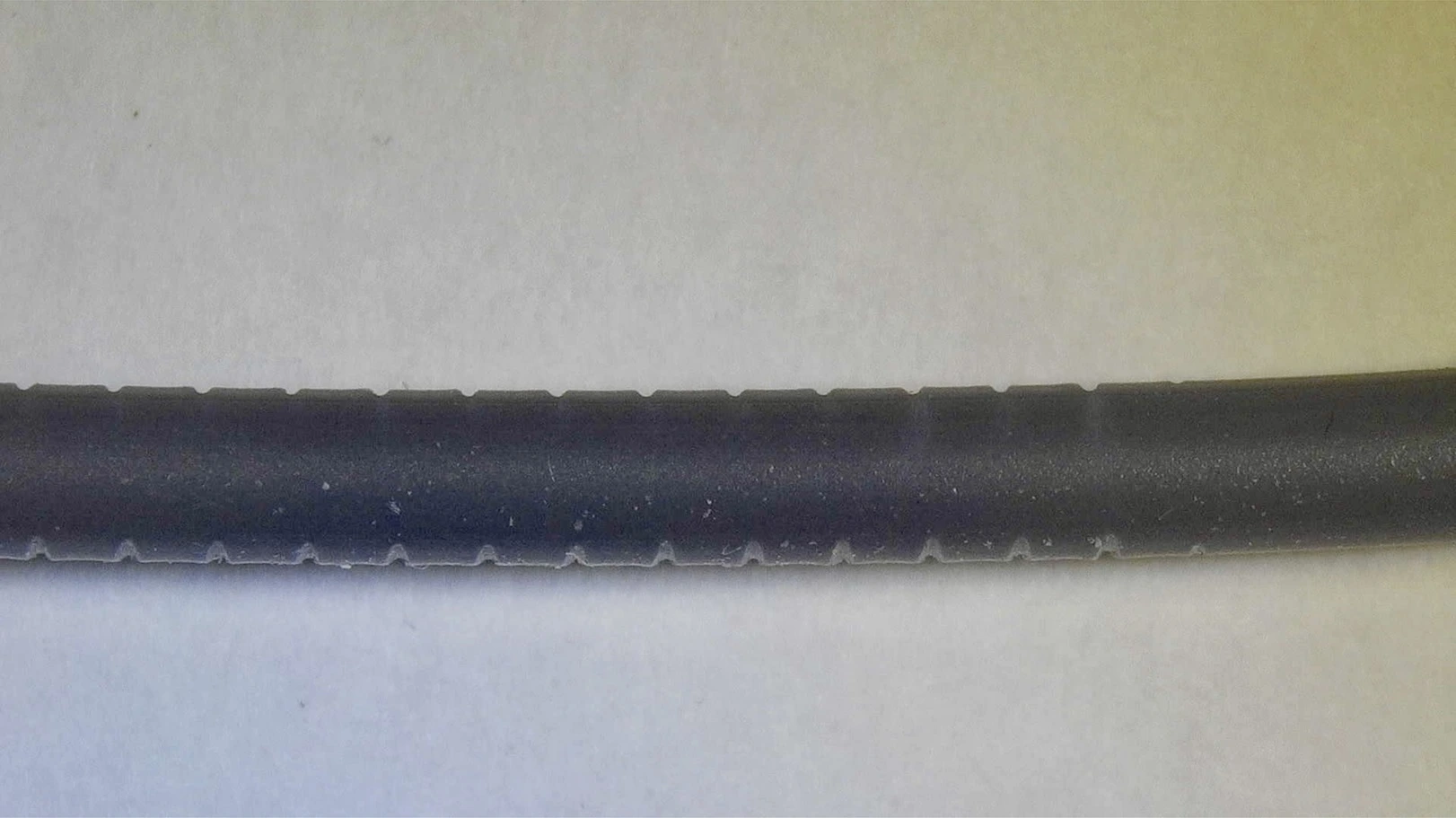

Зачастую данный экструдер комплектуется довольно тугим натяжным винтом. Это становится причиной того, что нить деформируется. Ниже на картинках показаны результаты калибровки.

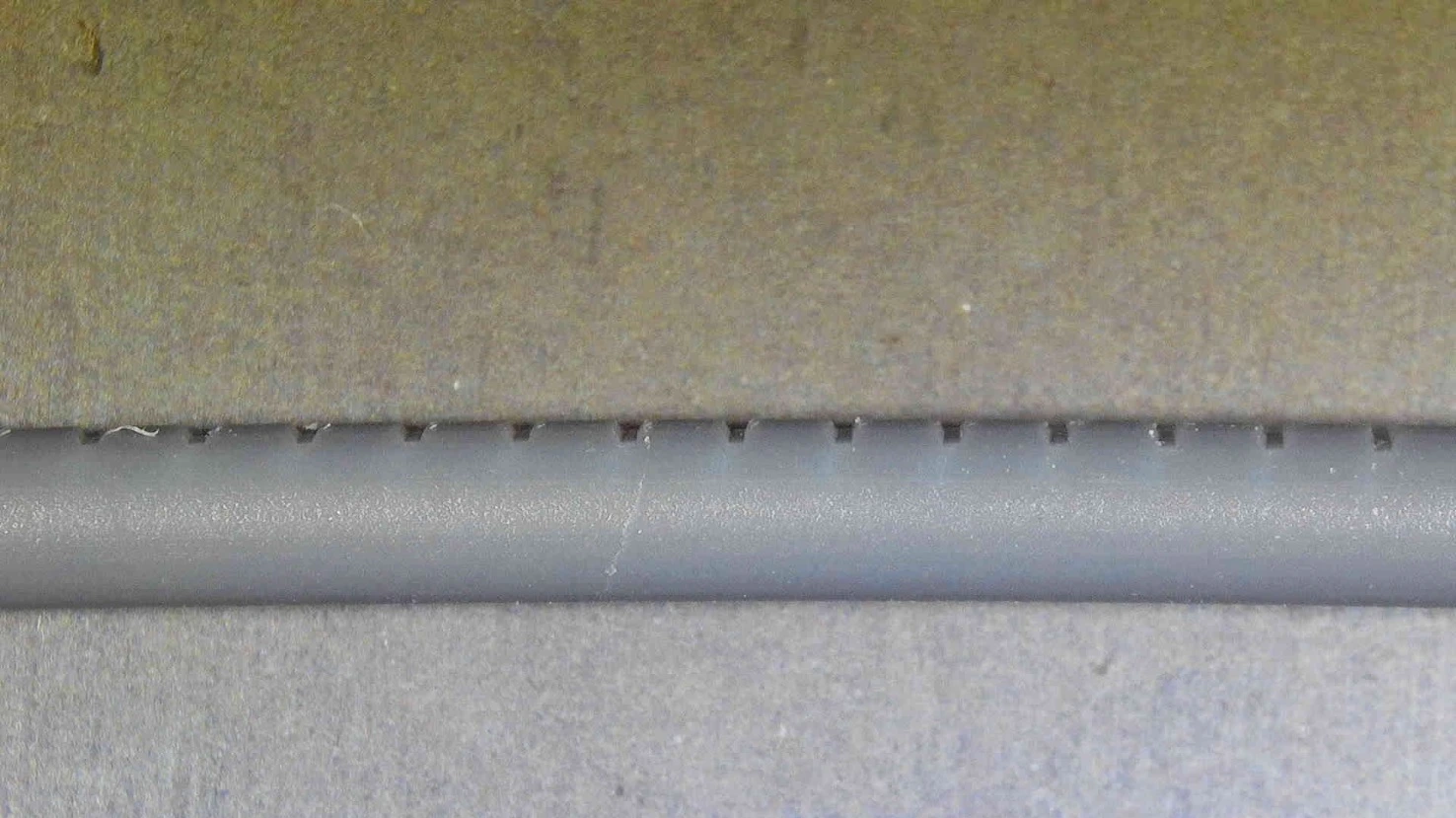

Экструдер Raise3D E2
Это односкоростное устройство, поэтому натяжное колесо выполнено в качестве гладкого подшипника. Зачастую это говорит о том, что пользователю нужно будет посильнее натянуть ленту. Такой подход позволит добиться плавной подачи нити.
Если добиться максимального затягивания винта в Raise3D E2, то нить не будет деформироваться. При этом сцепление будет не самым лучшим. В отличие от других экструдеров, он функционирует хуже.

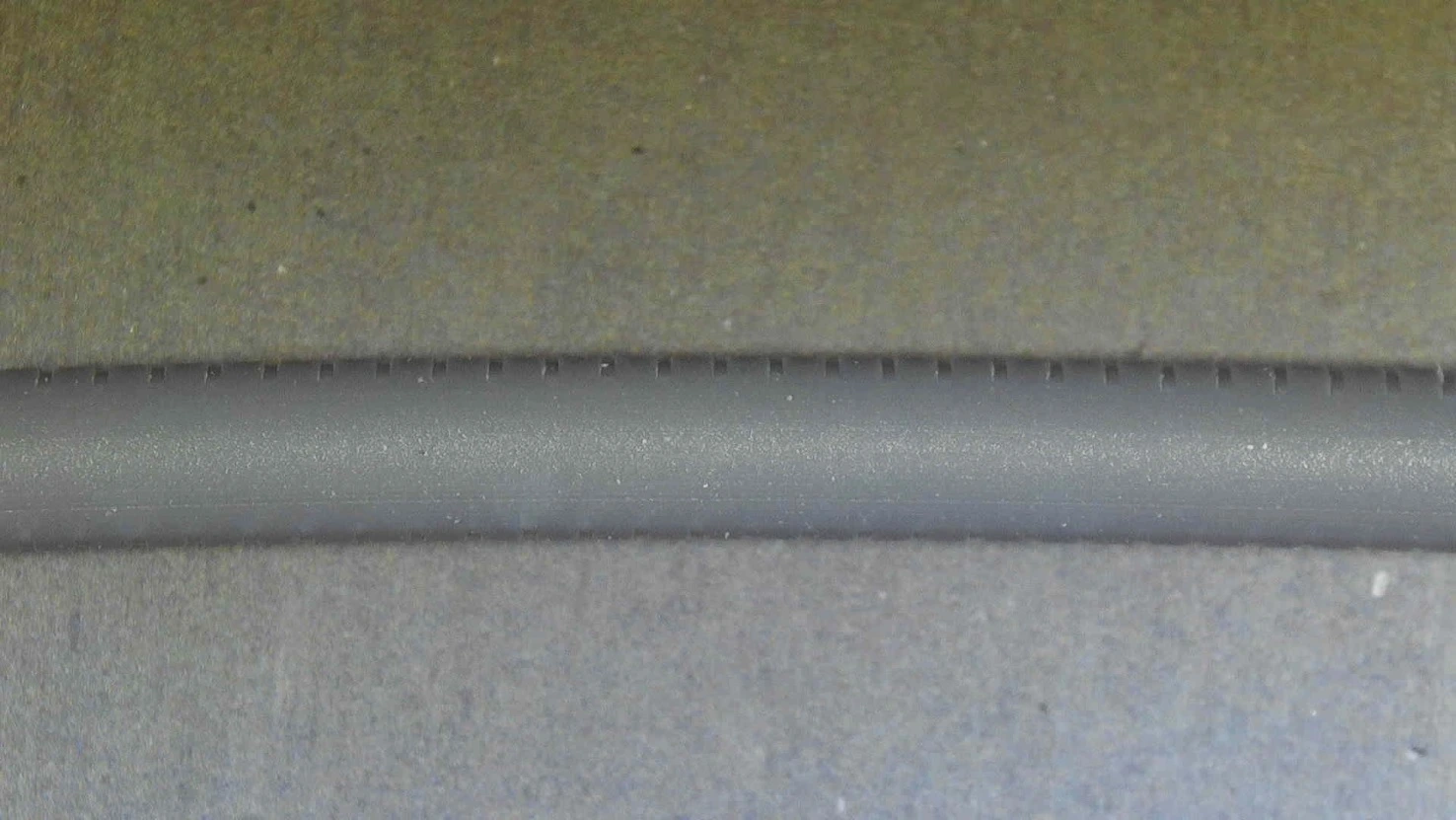

NF Sunrise
Результаты работы этого экструдера положительно удивили нас. Устройство не пользуется большой популярностью, в нем неудобная система охлаждения изделий.
NF Sunrise мы выделили из-за отличного сцепления с нитью. Если затянуть винт, то деформирование нити будет несущественное, следы получаются острые.

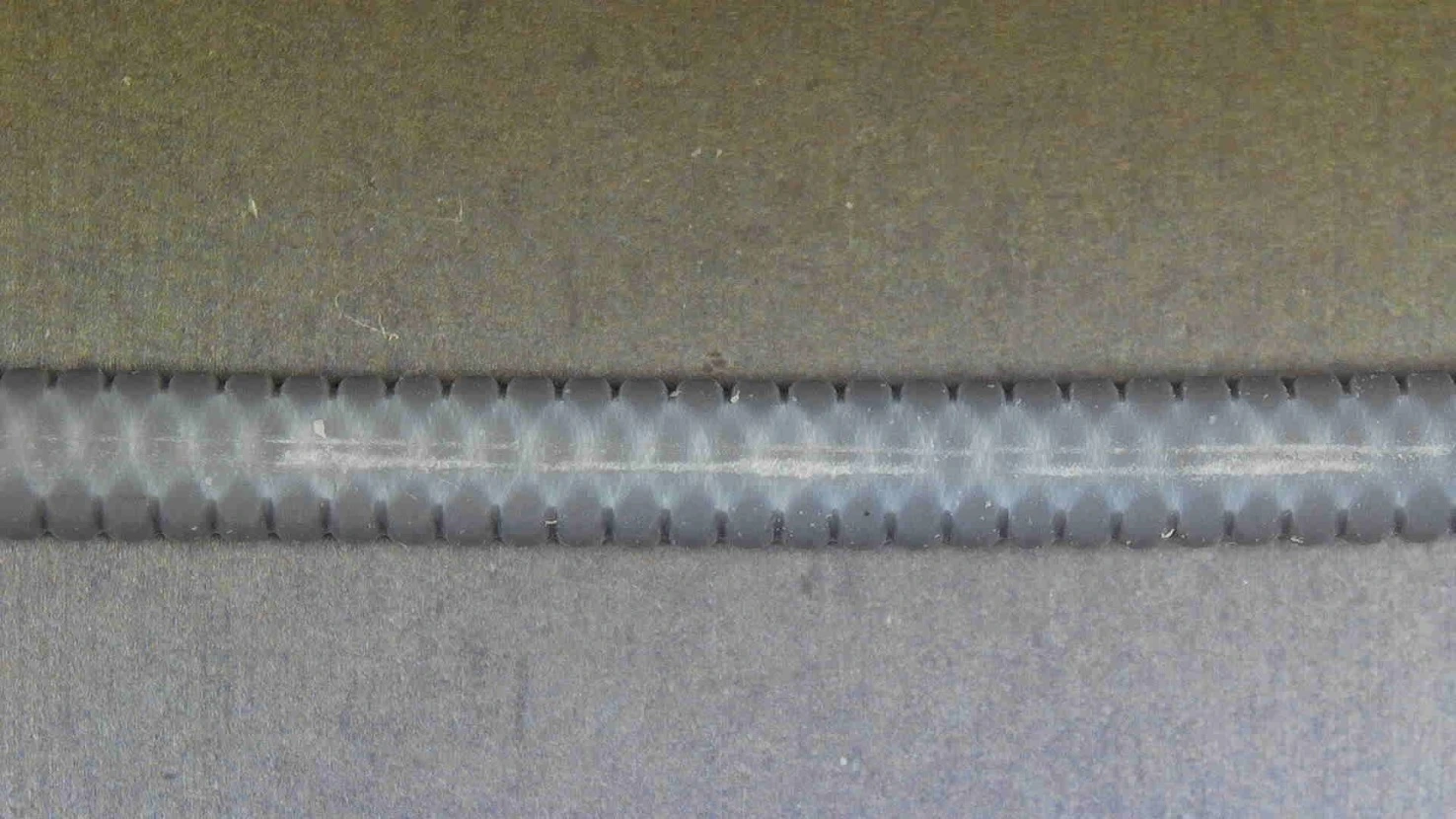

BMG Wind

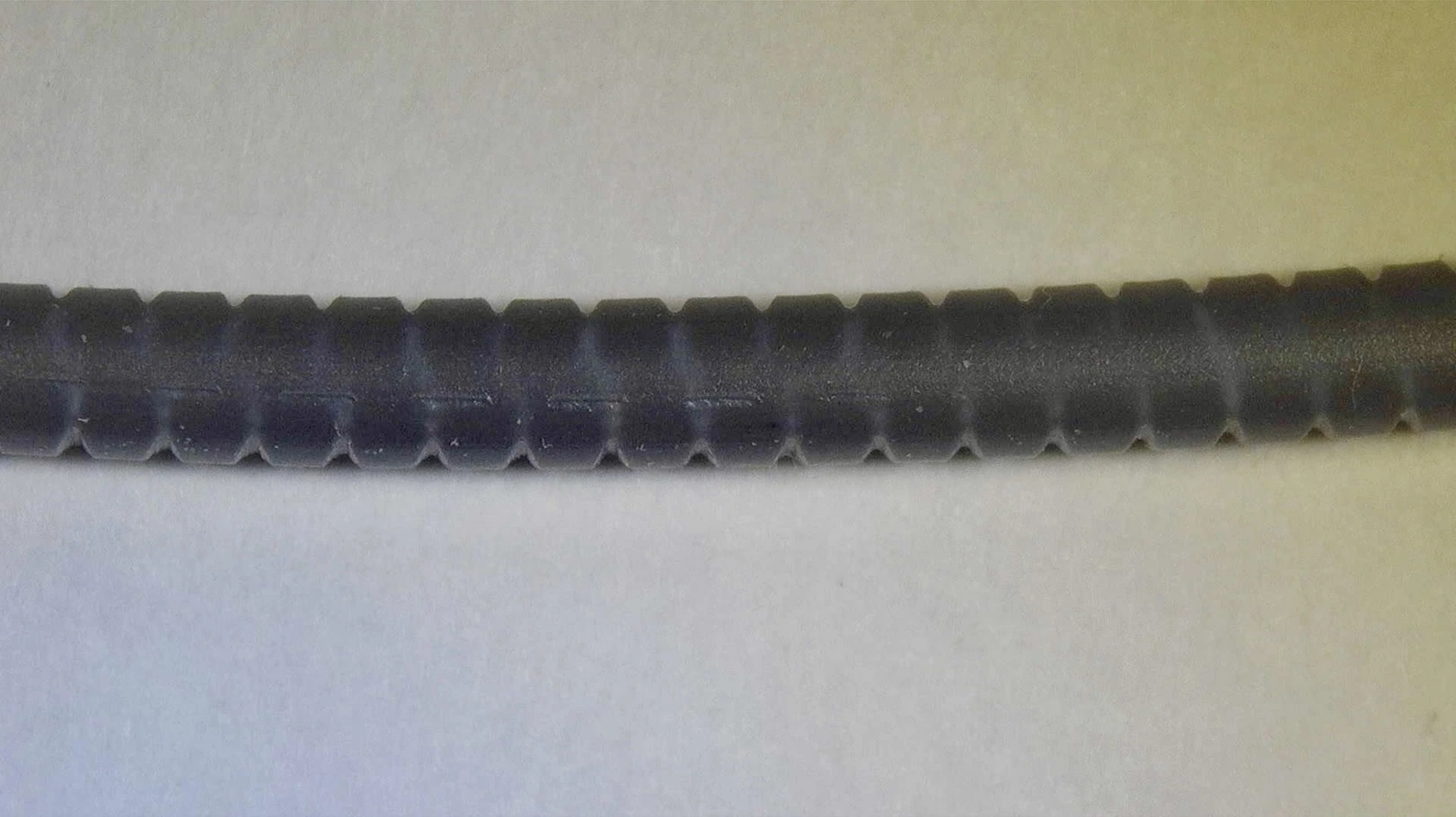

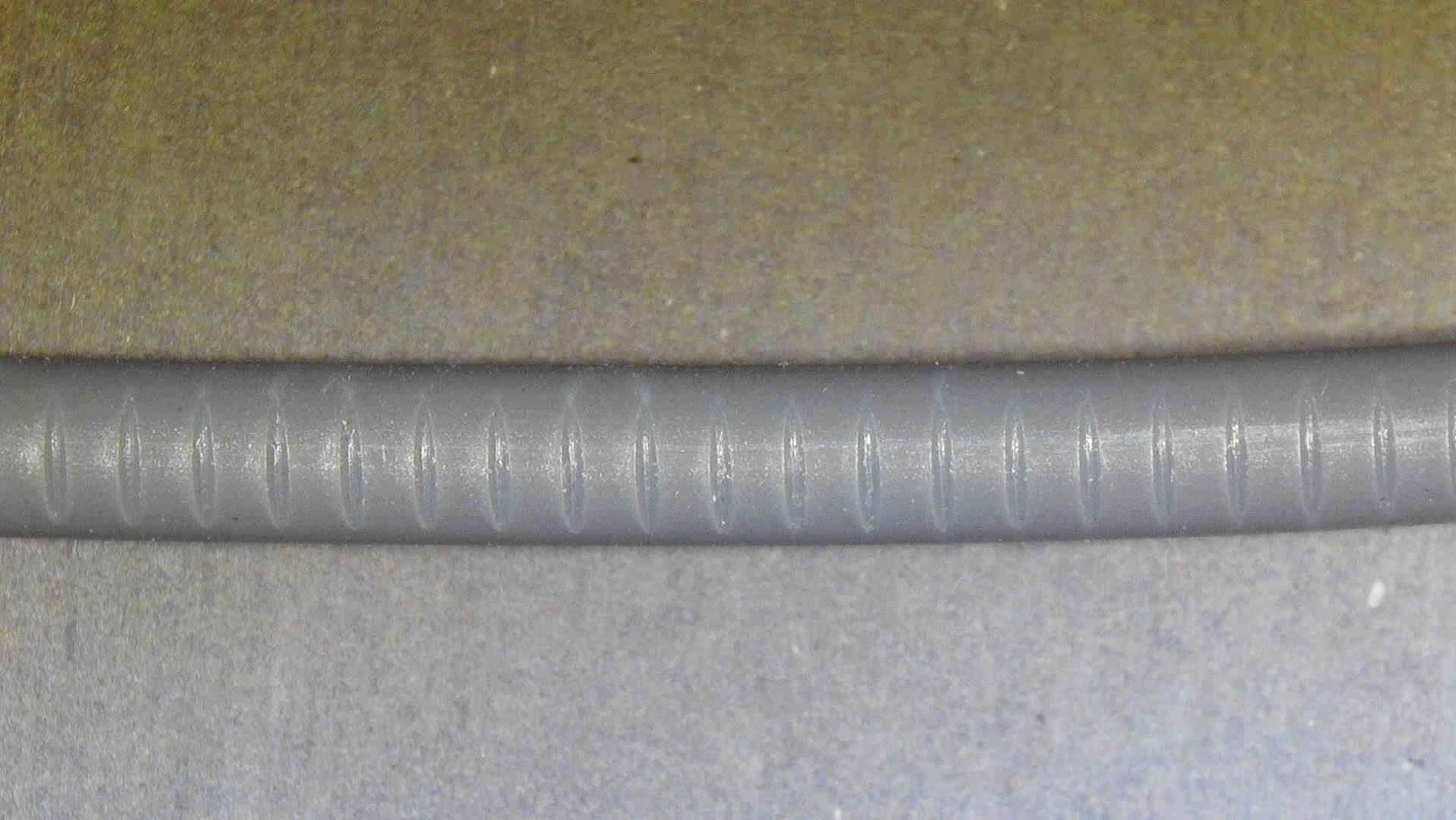

Далее на картинках показано, какой вид имеет чрезмерное натяжение нити. Это приводит к изменению плотности, формы. Поэтому мы отрегулировали устройство и уменьшили давление. В таком положении пружина продолжала оказывать давление на нить.
Используемый в тестах BMG Wind ранее проработал много времени. Поэтому его пружина могла выйти из строя.
BIQU H2O
Аппарат стал реальной альтернативой, если требуется выполнить переоборудование 3D-принтера на прямой привод. Еще он отличается компактностью. Здесь нельзя отрегулировать натяжение ролика. В предложенной конфигурации он не деформирует нить и работает хорошо.
В тестах мы использовании новое устройство. Даже TPU здесь показывает отличные результаты.
Экструдер Sidewinder X2 Titan Aero Clone
У аппарата функционирует только одна шестерня, она же отвечает за захват нити. На ней видны хорошие следы, только калибровка должна быть выполнена правильно. Используемые зубцы на шестернях являются единственный минусом устройства.
Экструдер Prusa Mini Clone
В данном устройстве мы увидели достойное сцепление с нитью. Еще нужно отметить, что шестерни создают неострые метки. При большом натяжении некоторые шаги пропускаются.
Экструдер Snapmaker A350
От этого устройства мы ожидали большего. В нем используется только один привод, поэтому натяжение нити регулировать трудно. В реальности он функционирует нормально, нить сильно не деформируется.
Для достижения лучших результатов следовало бы использовать более острые шестерни. Также разработчики могли бы добавить двухшестеренный экструдер.
Вывод
Мы рассмотрели способы калибровки экструдера. Такая информация будет полезной для всех пользователей, которые занимаются 3D-печатью. Если вы уже откалибровали натяжение, то необходимо настроить скорость потока. Это позволит добиться лучших результатов.
