ПК для AutoCAD: системні вимоги, апаратний розбір і вибір робочої станції

Проєктні роботи в середовищі Autodesk AutoCAD давно вийшли за рамки простого креслення плоских планів та документів. Сучасна інженерна практика вимагає одночасного оперування важкими 3D-моделями, роботи зі складними мережами та підвантаження лазерних сканів. Взаємодія зі спеціалізованими наборами інструментів створює специфічне обчислювальне навантаження, де важливий баланс усіх вузлів системи. Правильний вибір залізного сетапу повністю виключає зависання при регенерації креслення та суттєво прискорює випуск проєктної документації.

Зміст:

1. Межі апаратних вимог AutoCAD
   • Мінімальний варіант
   • Рекомендована конфігурація
   • Максимальна конфігурація (для складного 3D, хмар точок та масивних датасетів)
2. Як підбирати комплектуючі під завдання: 2D проти 3D
3. ПК ARTLINE для AutoCAD
   • ARTLINE Business B47 (B47v10)
   • ARTLINE SILENT SL8 (SL8v34)
   • ARTLINE SAMURAI 3.0 Windows 11 Pro (SAMURAI3.0v213Win)
4. Монітори для AutoCAD
   • AIWA MF2219-B
   • Philips 27E1N1800A
   • ASUS ROG Strix XG32UCG
5. Виберіть ідеальне обладнання для AutoCAD в ARTLINE

Команда інженерів ARTLINE регулярно тестує поведінку спеціалізованого ПЗ при різних типах навантажень. У публікації 2021 року ми детально розбирали базові рекомендації під Autodesk AutoCAD. Однак із релізом оновлених графічних двигунів і збільшенням масштабу проєктних файлів вимоги до комплектуючих відчутно зросли. У цьому матеріалі розберемо параметри, на які потрібно спиратися при збірці надійної робочої станції.

Межі апаратних вимог AutoCAD

При підборі конфігурації логічно орієнтуватися на офіційні специфікації Autodesk. Але важливо враховувати різницю: базовий профіль розраховується з паспорта САПР, а флагманські конфігурації формуються за результатами незалежних тестів на складних проєктах. Навантаження на систему розподіляється нерівномірно. Наприклад, креслення в 2D спирається на високу частоту одного ядра CPU, тоді як 3D-моделювання та побудова геометрії активно задіюють багатопотоковість і ресурс GPU.

Мінімальний варіант

Поріг, необхідний для запуску софту, освоєння інтерфейсу та базової роботи з нескладними кресленнями:

1. Операційна система: 64-бітна Windows 11 або macOS Sonoma v14 (і новіше).
2. Процесор (CPU): 8 логічних ядер із базовою частотою 2,5-2,9 ГГц (для Mac – 64-бітний Intel або чіп серії Apple M).
3. Оперативна пам'ять (RAM): від 16 ГБ під Windows (для macOS – від 8 ГБ).
4. Відеокарта (GPU): 2 ГБ VRAM із пропускною здатністю від 29 ГБ/с і підтримкою DirectX 11.
5. Накопичувач: мінімум 10 ГБ вільного об'єму (рекомендується SSD).
6. Монітор: роздільна здатність 1920 x 1080, колірність True Color.

Рекомендована конфігурація

Збалансована збірка для щоденних інженерних завдань: креслень середньої складності, 3D-деталей та одночасної роботи зі суміжним ПЗ:

1. Операційна система: 64-бітна Windows 11.
2. Процесор (CPU): базова частота від 3 ГГц із розгоном до 4+ ГГц у турбо-режимі. Повноцінне векторне креслення вимагає високої одноядерної продуктивності, тому пріоритетні чіпи Intel Core Ultra 7 або AMD Ryzen 9000.
3. Оперативна пам'ять (RAM): 32 ГБ (при роботі з об'ємними проєктами або паралельним запуском кількох програм – 64 ГБ).
4. Відеокарта (GPU): 8 ГБ VRAM при пропускній здатності не менше 106 ГБ/с і підтримці DirectX 12 (Feature Level 12_0). У робочому середовищі добре показує себе сертифікована лінійка NVIDIA RTX PRO (наприклад, рівня RTX PRO 4000 Blackwell).
5. Накопичувачі: NVMe SSD від 500 ГБ під ОС і софт + другий окремий SSD під робочі проєкти.
6. Монітор: роздільна здатність до 3840 x 2160 (4K).

Максимальна конфігурація (для складного 3D, хмар точок та масивних датасетів)

Високопродуктивна станція для завдань промислового масштабу, обробки даних лазерного сканування та роботи з важкою 3D-геометрією:

1. Процесор (CPU): чіп із потужним однопотоковим потенціалом (Intel Core Ultra 7 270K Plus або AMD Ryzen 9000). При прорахунку візуалізацій (Mental Ray) та під час регенерації 2D-видів AutoCAD задіює додаткові ядра.
2. Оперативна пам'ять (RAM): від 64 ГБ, оптимально – 96 ГБ. Для повноцінного використання спеціалізованих наборів (AutoCAD Map 3D, Plant 3D, Architecture, MEP) знадобиться не менше 32 ГБ ОЗП.
3. Відеокарта (GPU): професійна карта класу Workstation від 12 ГБ VRAM із підтримкою DirectX і Pixel Shader 3.0+.
4. Накопичувачі: основний швидкий NVMe SSD під систему та AutoCAD + другий NVMe SSD під поточні файли + класичний HDD або мережевий накопичувач (NAS) під бекапи та архіви.
5. Місце під Toolsets: від 12 до 21 ГБ вільного місця на диску на кожен спеціалізований модуль (Plant 3D, MEP, Architecture, Map 3D та ін.).
6. Монітор: 4K (3840 x 2160) або вище з охопленням True Color.

Як підбирати комплектуючі під завдання: 2D проти 3D

Щоб раціонально розподілити бюджет при купівлі ПК, важливо виходити зі специфіки ваших завдань. Наприклад, підготовка плоских схем і генеральних планів навантажує систему зовсім інакше, ніж моделювання складних тривимірних вузлів або завантаження щільних хмар точок. Кожна операція висуває свої вимоги до заліза, тому точний підбір компонентів забезпечує стабільність системи під граничним навантаженням.

Коли основна робота зосереджена на плоских кресленнях, ключову роль починає відігравати чіп із високою частотою. Графічний двигун програми регенерує 2D-вектори переважно в однопотоковому режимі, тому багатоядерні архітектури з низькою частотою тут не дадуть приросту. Для комфортної роботи у векторному просторі знадобиться підібрати витривалий обчислювальний модуль із потужним однопотоком. Правильний вибір процесора позбавляє від мікрозависань при масштабуванні складних вузлів.

Перехід до об'єму та просторової візуалізації кардинально змінює вектор вимог до системи. Для плавного відмальовування видових екранів, складної геометрії та концептуального рендерингу без затримок знадобиться потужний дискретний відеоадаптер. При цьому об'єм робочої відеопам'яті стає визначальним фактором при завантаженні великих текстур і масивних збірок. Якісний відеоприскорювач забезпечує моментальний відгук інтерфейсу при обертанні складних 3D-об'єктів.

Не менш важливу роль у загальній чутливості системи відіграє швидкість дискової підсистеми. Підвантаження важких зовнішніх посилань (XREF), робота з растровими підкладками та фонові автозбереження вимагають миттєвого відгуку. Використання найсучасніших твердотільних дисків виключає неприємні підторможування інтерфейсу при роботі з об'єктами. Швидкий накопичувач значно скорочує час відкриття ємних проєктних файлів.

При роботі над складними інженерними об'єктами фахівці одночасно запускають безліч важких додатків. Надійні планки пам'яті дозволяють утримувати в ОЗП одразу кілька креслень, BIM-моделі та об'ємні таблиці Excel без переходу на повільний файл підкачки. Запас ємності гарантує стабільність усієї операційної системи. Висока пропускна здатність RAM допомагає уникати критичних помилок при рендерингу.

Для наочного порівняння апаратури під різні сценарії використання ми підготували зведену таблицю.

Оцінка тонких елементів креслення вимагає високої роздільної здатності та точної передачі відтінків. Зручний дисплей із високою чіткістю картинки суттєво знижує навантаження на зір інженера при багатогодинній роботі з кресленнями. Щоб дізнатися про всі нюанси розширення робочого простору, читайте в нашій інструкції про те, як підключити другий монітор. Якісна матриця гарантує відсутність спотворень при деталізації дрібних графічних фрагментів.

ПК ARTLINE для AutoCAD

Інженери ARTLINE спроєктували спеціалізовану лінійку готових систем, повністю адаптованих під завдання проєктувальників. Кожен комп'ютер проходить багатогодинне тестування під безперервним стресовим навантаженням. Нижче представлені три зразкові конфігурації – від доступного робочого місця до ультимативного флагмана.

ARTLINE Business B47 (B47v10)

Надійне та економічне рішення для проєктувальників, чиї завдання зосереджені в області 2D-креслення, створення планів, схем і специфікацій. Серцем системи виступає 8-ядерний процесор AMD Ryzen 7 5700G з інтегрованою графікою Radeon Vega 8, чого із запасом вистачає для плавного відображення векторних ліній. Комплект із 16 ГБ оперативної пам'яті та швидкісний SSD на 240 ГБ забезпечує моментальний запуск Windows і самого AutoCAD, роблячи цей ПК чудовим робочим конячкою для офісу. Ця збірка з легкістю закриває всі базові потреби інженерних відділів.

ARTLINE SILENT SL8 (SL8v34)

Збалансована та тиха станція, створена для інженерів, які суміщають 2D-креслення з побудовою тривимірних вузлів і моделей. Потужний 12-ядерний процесор AMD Ryzen 9 9900X працює у зв'язці з 32 ГБ сучасної пам'яті DDR5-6000, гарантуючи миттєву регенерацію видів. Дискретна відеокарта GeForce RTX 5060 на 8 ГБ чудово дає раду з 3D-рендерингом, а швидкісний накопичувач M.2 NVMe ємністю 1 ТБ надає достатньо місця під проєкти. Продуманий корпус із шумоізоляцією робить робочу атмосферу максимально комфортною.

При тривалому прорахунку 3D-сцен важливо стежити за температурними режимами відеокарти. Всі нюанси налаштування охолодження описані в нашій статті «Як понизити температуру відеокарти: інструкція з діагностики та охолодження». При тривалій роботі з AutoCAD ця інструкція може стати дуже важливою.

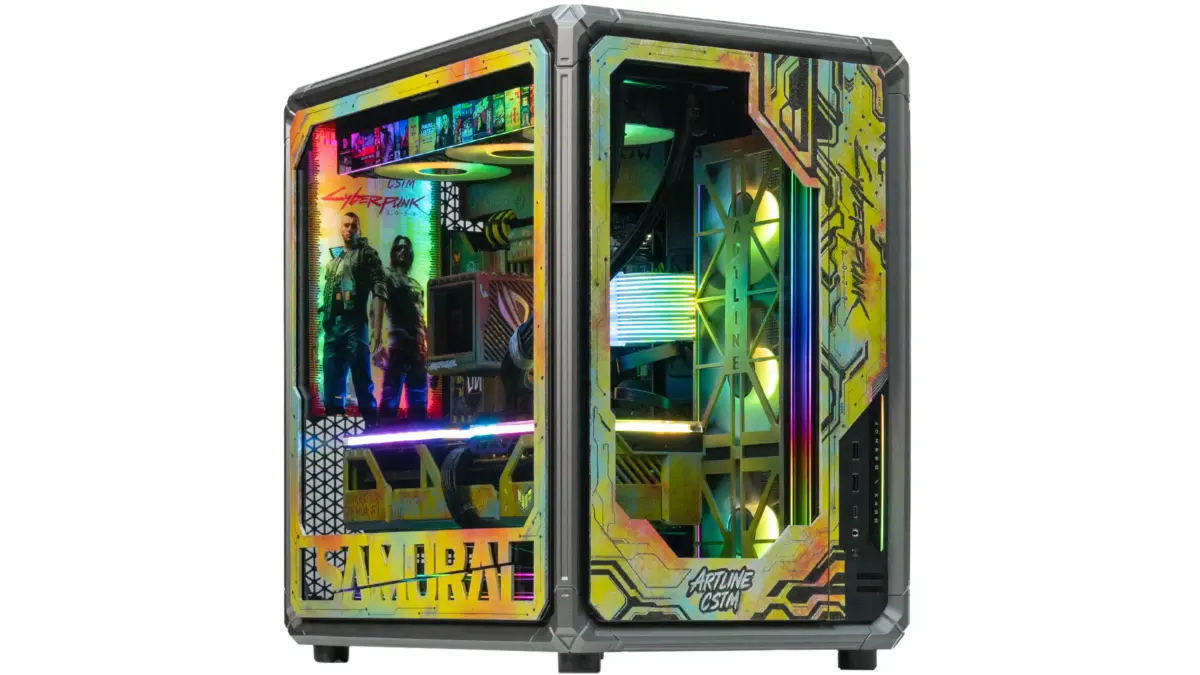

ARTLINE SAMURAI 3.0 Windows 11 Pro (SAMURAI3.0v213Win)

Безкомпромісний графічний монстр для роботи з колосальними датасетами, хмарами точок лазерного сканування та важкими BIM-моделями. Передовий 20-ядерний процесор Intel Core Ultra 7 265KF охолоджується преміальною СРО ROG RYUJIN III 360, а топова відеокарта GeForce RTX 5090 з 32 ГБ відеопам'яті легко обертає багатомільйонні 3D-сцени. Вражаючий масив із 96 ГБ пам'яті DDR5-6400 і швидкісного SSD Gen4 на 2 ТБ під керуванням Windows 11 Pro перетворює роботу на абсолютний комфорт. Потужності цієї станції вистачить для вирішення будь-яких складних завдань на багато років уперед.

Монітори для AutoCAD

У паспорті до AutoCAD розробники зазвичай пишуть стандартизоване «роздільна здатність 1920 x 1080 і підтримка True Color». Ось тільки на практиці за цим екраном доведеться сидіти по 8-10 годин, видивляючись товщину ліній, прив'язки та дрібні виносні написи. Щоб вам не довелося гадати, ми вибрали три точкові моделі з каталогу під різні робочі завдання.

AIWA MF2219-B

Компактний робочий екран, який чудово підійде на роль другого монітора під допоміжні палітри або як основне рішення для базового 2D-креслення. При діагоналі 21,45 дюйма та роздільній здатності Full HD картинка виходить дуже щільною, без видимого зерна. В основі лежить VA-матриця з високим контрастом 3000:1 – за рахунок цього чорні осі та тонкі векторні лінії чітко видно на будь-якому тлі. А підвищена частота 100 Гц разом із захистом від мерехтіння Flicker-Free відчутно береже очі при тривалій роботі зі схемами.

Philips 27E1N1800A

Справжній «робочий конячка» для інженера, якому катастрофічно бракує місця на стандартному екрані. Діагональ 27 дюймів із повноцінним 4K UHD (3840 x 2160) дає можливість розгорнути величезне креслення й при цьому не ховати бічні панелі інструментів. IPS-матриця відображає 1,07 мільярда відтінків, тому кольори не «пливуть», під якими кутами б ви не дивилися на креслення. З приємних деталей – вбудовані динаміки та актуальні порти DisplayPort 1.4 і HDMI 2.0 для швидкого підключення до системного блоку.

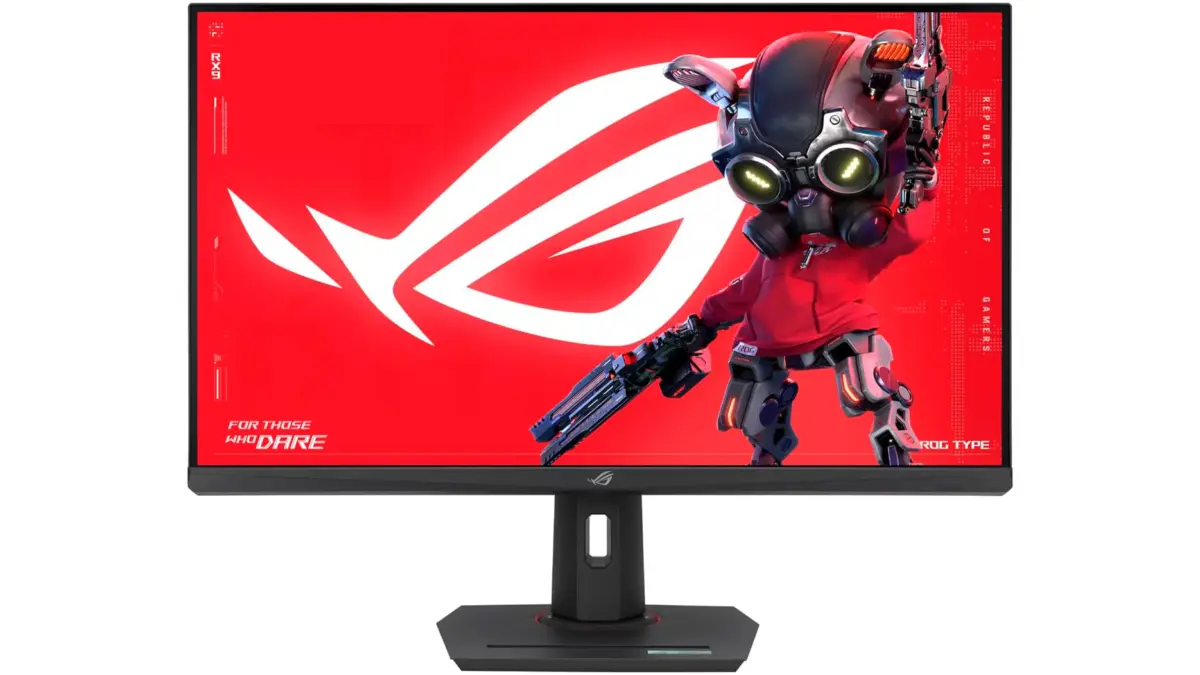

ASUS ROG Strix XG32UCG

Потужний 31,5-дюймовий гігант для тих, хто не просто креслить у 2D, а крутить важкі 3D-збірки, працює з хмарами точок і займається візуалізацією. Справжня 10-бітна IPS-матриця із сертифікатом DisplayHDR 400 видає максимально глибоку картинку. Але головна перевага при роботі в CAD – це 160 Гц із відгуком 1 мс і повною підтримкою G-Sync/FreeSync: панограмування й обертання навіть багатомільйонних 3D-моделей відбувається ідеально плавно, без ривків. На додачу тут є порт USB-C (із режимом DP Alt Mode) і підставка, яка дозволяє крутити екран як завгодно, аж до вертикального режиму.

Виберіть ідеальне обладнання для AutoCAD в ARTLINE

Ознайомтеся з готовими збірками в каталозі або задайте параметри нашому AI-асистенту – він швидко підбере системний блок під ваш набір інженерного софту. Тонка підгонка кожного вузла створює відчутний заділ по потужності, який знадобиться при виході чергових апдейтів САПР. Професійно зібрана станція виключає раптові зависання та суттєво спрощує реалізацію складних ідей. При необхідності наші експерти проконсультують з усіх технічних нюансів.

Грамотно підібраний монітор – це не просто комфорт для очей, а повноцінний робочий інструмент, який прискорює перевірку креслень і виключає помилки при моделюванні. У каталозі ARTLINE представлений широкий вибір дисплеїв під будь-які завдання проєктування: від компактних моделей для виїзних інженерів до флагманських 4K-панелей для роботи з важким 3D. Переходьте в розділ, порівнюйте характеристики та вибирайте ідеальний екран під свої вимоги.
