Klipper – це відкрите програмне забезпечення, яке дозволяє покращити продуктивність вашого 3D-принтера. У цій статті докладні інструкції, які допоможуть успішно налаштувати його та встановити на Creality Ender 3 S1 Pro. Далі ми розглянемо покроковий процес завантаження, необхідні інструменти, а також надамо корисні рекомендації та поради. Почнемо!
Зміст:
- Що таке Klipper?
- Навіщо встановлювати Klipper на Creality Ender 3 S1 Pro?
- Тестовий друк за допомогою Klipper на Ender 3 S1 Pro
- Попередні умови
- Перш ніж ви почнете
- Встановіть Mainsail або Fluidd
- Підготуйте та встановіть прошивку Klipper для Ender 3 S1 Pro
- Як прошити Klipper на Ender 3 S1 Pro
- Скопіюйте конфігураційний файл Ender 3 S1 Pro Klipper
- Підключіть Klipper до принтера
- Як повернутись до прошивки Stock Ender 3 S1 Pro?
- Де можна придбати принтер Creality Ender 3 S1 Pro?
Що таке Klipper
Klipper - це прошивка з відкритим вихідним кодом для вашого 3D-принтера, яка поєднує в собі можливості Raspberry Pi і материнської плати вашої машини. Завдяки цьому вона працюватиме на більш високих швидкостях з більшою точністю та контролем. Даний програмний комплекс є альтернативою стандартним принтерним фірмовим прошивкам і дозволяє значно розширити його можливості. Klipper забезпечує більш точний і плавний рух друкувальної головки та підтримує великий вибір додаткових функцій, таких як автоматичне нівелювання столу.
Навіщо встановлювати Klipper на Creality Ender 3 S1 Pro
Встановивши Klipper на Ender 3 S1 Pro, ви зможете друкувати швидше у порівнянні зі стандартним принтером, а також зможете керувати машиною віддалено через Wi-Fi за допомогою веб-інтерфейсу. Основна причина установки Klipper – використання Pressure Advance та Input Shaper, які ще більше покращать можливості нового екструдера Sprite Pro від Creality. Також можна налаштувати додаткові осі, змінити налаштування прискорень та швидкості, а також застосувати додаткове обладнання, таке як датчики автоматичного рівня.
Тестовий друк за допомогою Klipper на Ender 3 S1 Pro

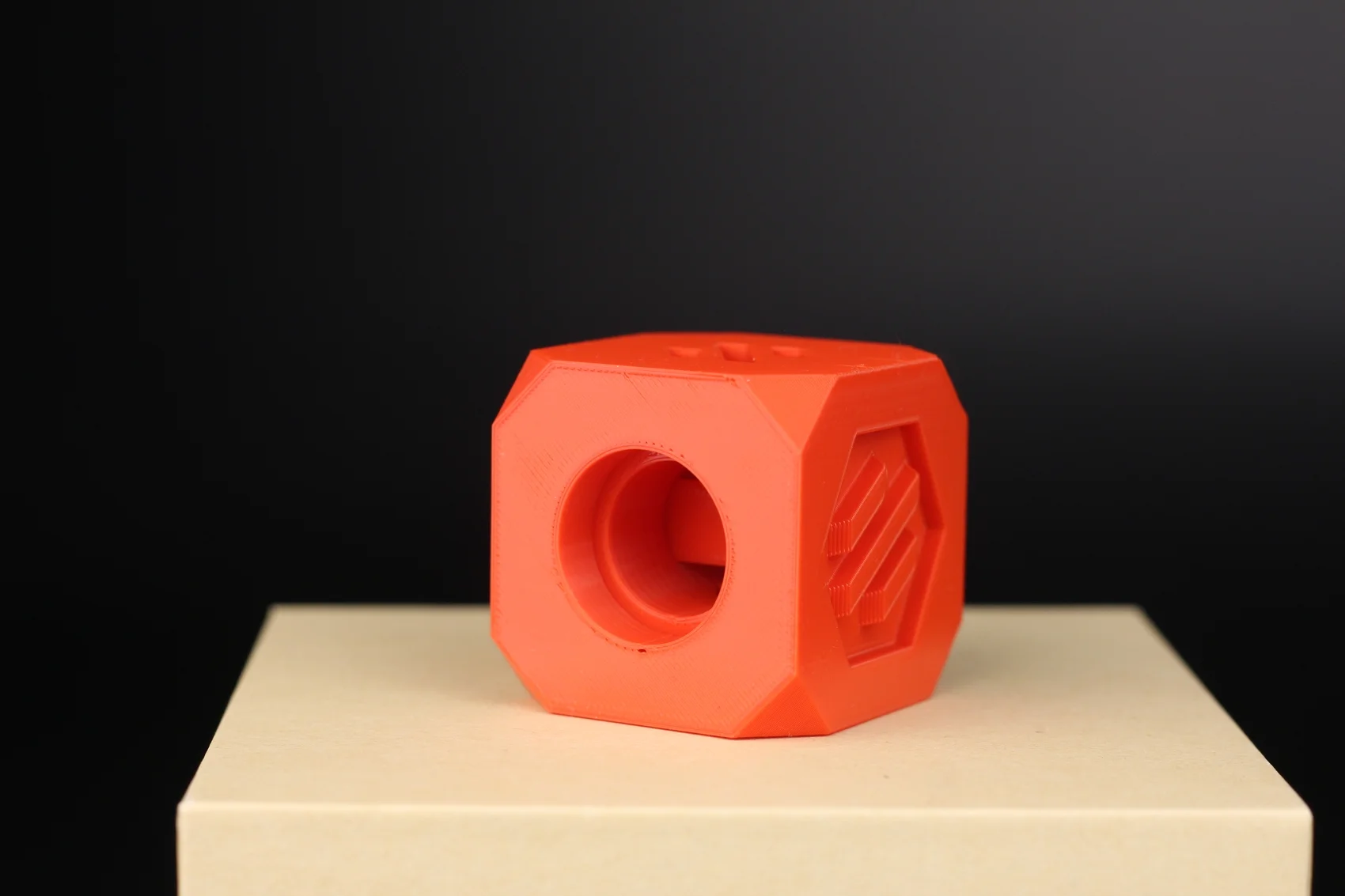

На зображенні нижче ви можете побачити якість друку, яку очікується після оновлення Ender 3 S1 Pro до Klipper.
Матеріал: Sunlu Red PLA.
- Висота шару: 0,2 мм
- Температура сопла: 215C
- Температура ліжка: 65 °C
- Швидкість друку: 100 мм/с
- Прискорення: 3000 мм/с
Попередні умови
Щоб встановити Klipper на Ender 3 S1 Pro, вам необхідно мати таке:
- Raspberry Pi (підійде будь-яка версія Pi).
- MainsailOS або FluiddPi. У цьому посібнику використовуватимемо MainsailOS і Raspberry Pi 4.
- Стандартний 3D-принтер Creality Ender 3 S1 Pro із процесором STM32F401. Я рекомендую перевірити версію вашого чіпа, перш ніж слідувати цьому посібнику.
- Якісний блок живлення для Raspberry Pi.
- Кабель типу C, що підходить до Ender 3 S1 Pro.
- 3DPrintBeginner Конфігураційний файл Ender 3 S1 Pro Klipper.

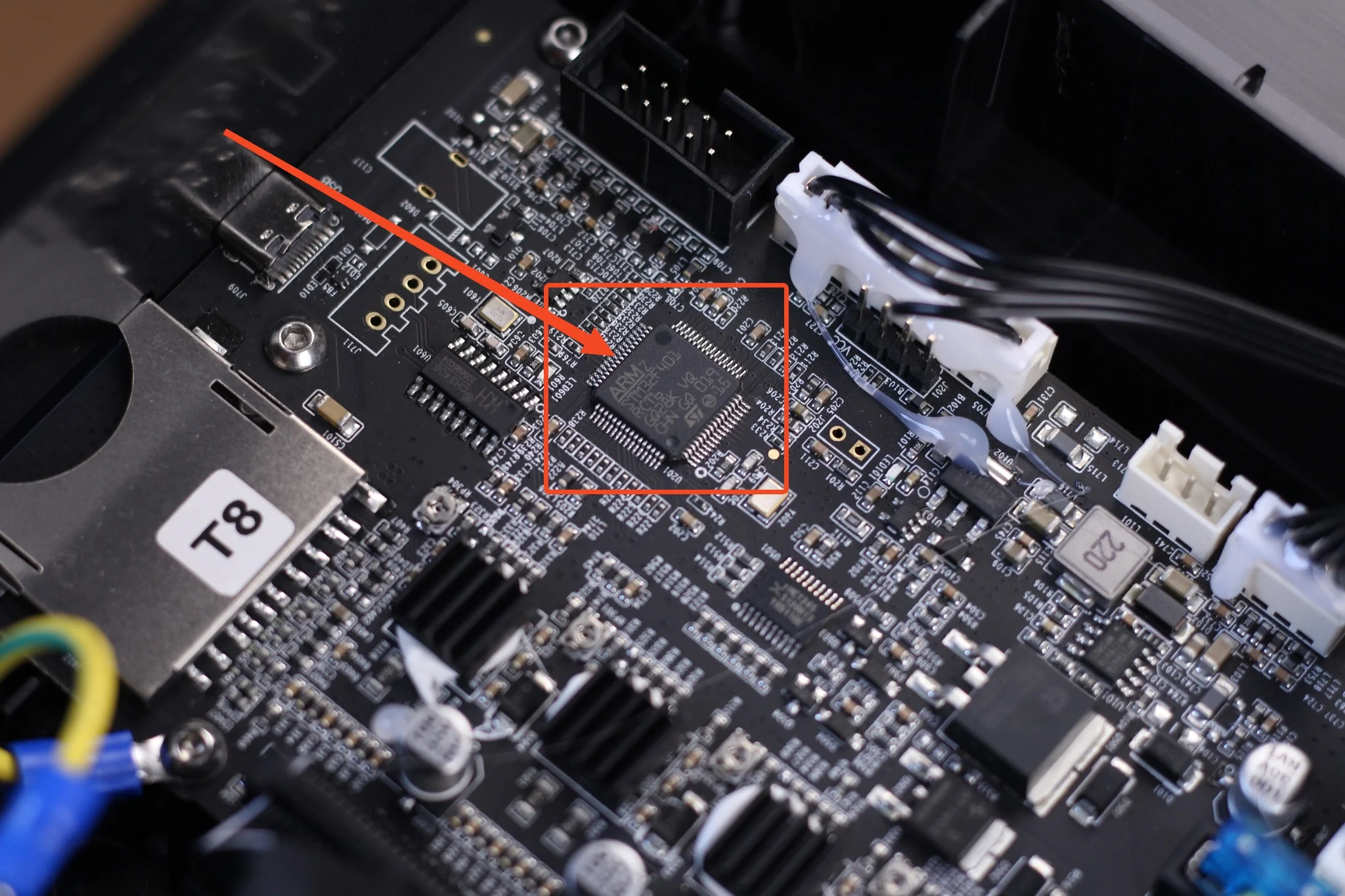

Ви можете перевірити, який чіп використовує принтер, знявши його нижню кришку, та подивившись процесор на вашій платі.
Якщо принтер обладнано чіпом STM32F103, можна дотримуватися посібника Ender 3 S1 Klipper та використовувати конфігурацію S1 Pro з цієї статті.
Перш ніж ви почнете
Зверніть увагу, що для встановлення Klipper на Creality Ender 3 S1 Pro потрібен певний досвід роботи з 3D-принтерами та обладнанням. Якщо вам незручно це робити, залиште стокову прошивку. Уважно прочитайте повний посібник та встановіть Klipper на Ender 3 S1 Pro тільки після того, як правильно зрозумієте всі необхідні кроки.
Файл конфігурації, представлений у статті, створений для стандартної версії Creality Ender 3 S1 Pro. Також варто відзначити, що штатний сенсорний екран більше не працюватиме, і для керування принтером доведеться використовувати WebUI. Якщо потрібен автономний тачскрін, можна купити BIQU PI TFT50 і встановити KlipperScreen.
Встановіть Mainsail або Fluidd
Перш ніж ми почнемо, нам потрібно встановити веб-інтерфейс установки Klipper. Можна завантажити MainsailOS, тому що вона активно розвивається та проста в експлуатації. Також можна встановити Fluidd. Вона забезпечує зручний спосіб взаємодії між користувачем та 3D принтером, забезпечуючи точну та якісну друк об'єктів. У цьому посібнику ми будемо використовувати Mainsail.
Підготуйте та встановіть прошивку Klipper для Ender 3 S1 Pro

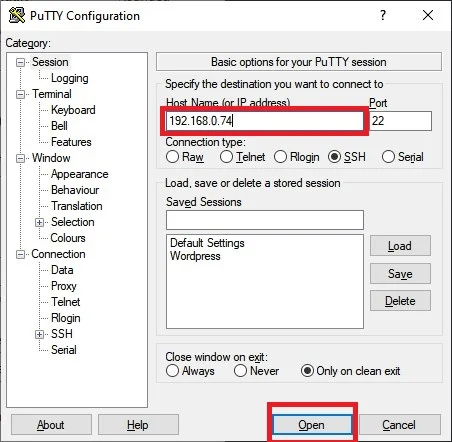

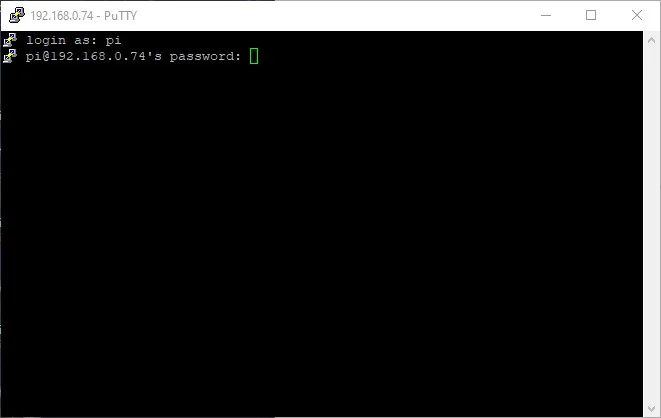

Відкрийте Putty, введіть IP-адресу Raspberry Pi і натисніть «Відкрити».
У запрошенні для входу необхідно ввести облікові дані для MainsailOS. Користувач за замовчуванням – pi, пароль – raspberry. Зверніть увагу, що пароль не відображатиметься під час введення.
Тепер ви знаходитесь в консолі SSH вашої установки MainsailOS.
- Увійдіть до папки Klipper: cd klipper
- Відкрийте екран конфігурації мікропрограми Klipper, використовуючи таку команду: make menuconfig.

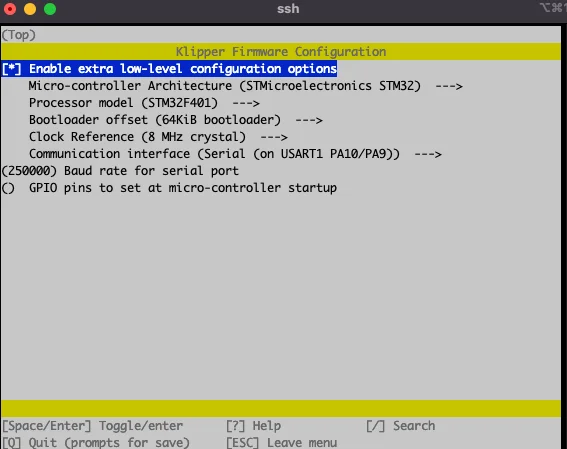

Відобразиться екран конфігурації прошивки Klipper. Використовуючи навігаційні клавіші, переміщайтеся по меню і повторюйте ті ж налаштування, що використовуються на картинці.
Після завершення натисніть Q, а потім Y, щоб зберегти конфігурацію. Тепер виконайте наступну команду, щоб розпочати складання прошивки: натисніть make. Почнеться процес складання, і після його завершення все буде готове до встановлення. Для Creality Ender 3 S1 Pro необхідно встановити його з карти SD.
Як прошити Klipper на Ender 3 S1 Pro

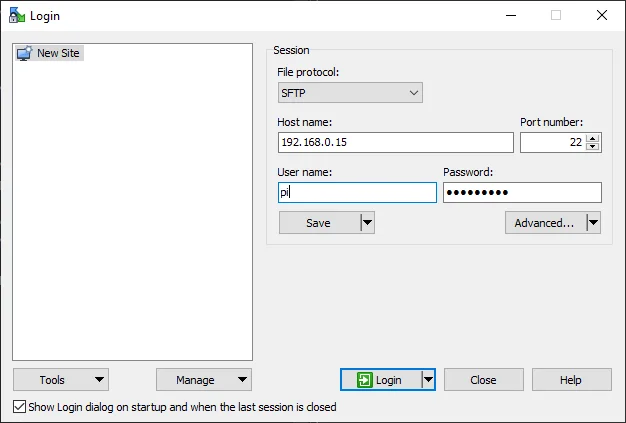

Створіть папку з ім'ям STM32F4_UPDATE на картці SD принтера. Тут буде файл прошивки klipper.bin, який ми створили раніше. Потім підключіться через SFTP до Raspberry Pi. Тут застосовуються WinSCP. Введіть IP, ім'я користувача та пароль, а потім натисніть «Увійти».

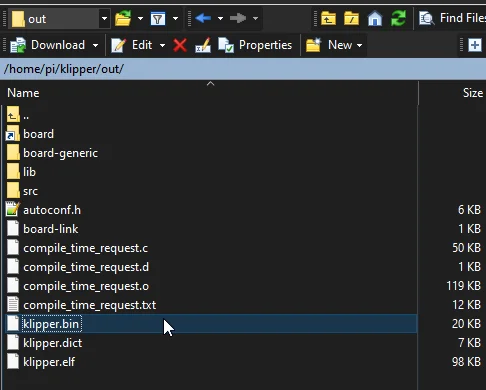

Перейдіть до /home/pi/klipper/out та скопіюйте файл klipper.bin у папку STM32F4_UPDATE,(якщо її немає в директорії, створіть її).
Потім підключіть картку SD до принтера та увімкніть його. Процес встановлення триває близько 10 секунд. Зачекайте хвилину, потім вийміть картку SD та перезавантажте принтер. Про те, що прошивка успішно прошита, ви дізнаєтеся, якщо на екрані не з'явиться штатне меню.
Скопіюйте конфігураційний файл Ender 3 S1 Pro Klipper

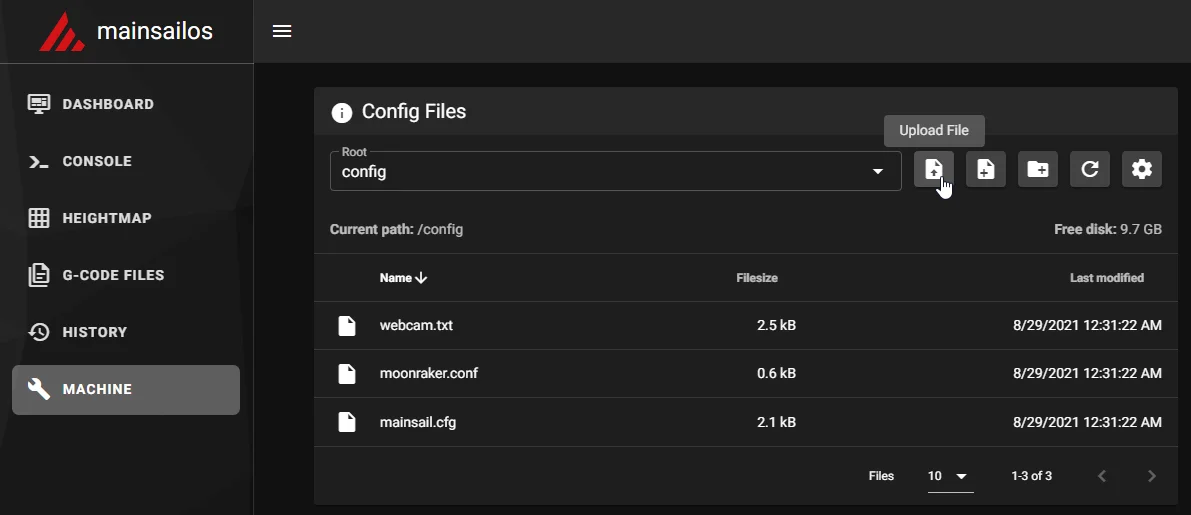

Щоб спростити завдання, створив файл print.cfg для стандартного Creality Ender 3 S1 Pro, який можна завантажити та скопіювати у Mainsail. Перейдіть до "Machine", потім натисніть кнопку "Upload".
Підключіть Klipper до принтера

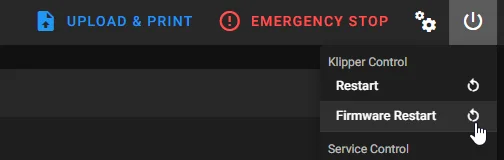

Тепер просто потрібно підключити Klipper до принтера. Це дуже просто. Поверніться на панель керування Mainsail, натисніть кнопку Power в правому верхньому кутку, а потім натисніть Firmware Restart.

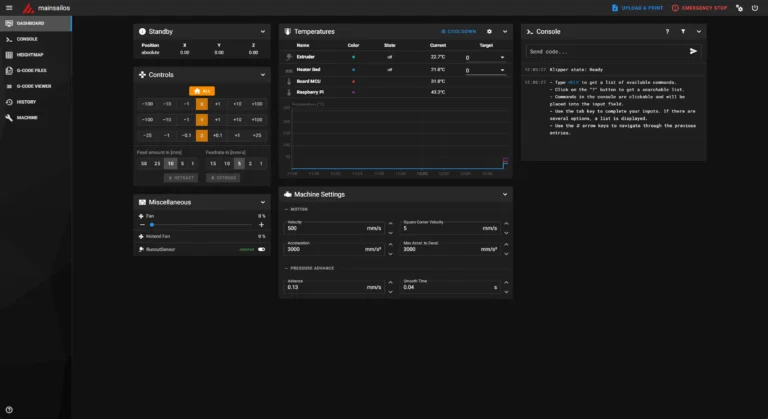

Ця дія активує з'єднання між сервісом Klipper, що працює на Mainsail, та прошивкою Ender 3 S1 Pro Klipper, яку ми щойно встановили. Якщо всі кроки виконані, принтер підключиться і з'явиться цей інтерфейс.
Нагрійте сопло та нагрівальний стіл та перевірте, чи підвищується температура очікуваним чином. Якщо все виглядає добре, почніть процес калібрування усунення осі Z, випередження тиску і формувача вхідного сигналу.
Як повернутись до прошивки Stock Ender 3 S1 Pro
Якщо ви вирішите, що Klipper не для вас, повернутися до стандартної прошивки легко:
- Відвідайте офіційний веб-сайт виробника Ender 3 S1 Pro та знайдіть розділ завантаження або підтримки. Там є файл із оригінальною прошивкою для вашої моделі принтера. Завантажте його на комп'ютер.
- Відкрийте файл завантаженої мікропрограми у вибраному середовищі програмування.
- Перемістіть принтер у режим завантажувача. Це можна зробити або шляхом вибору опції "Завантажувач" в меню принтера, або за допомогою клавіш на самій машині.
- Під'єднайте до комп'ютера принтер, виберіть відповідний порт і плату в середовищі програмування.
- Завантажте прошивку на принтер, натиснувши кнопку "Завантажити" або аналогічну у вашому середовищі програмування.
- Після завантаження прошивки перезавантажте принтер.
