Артикул

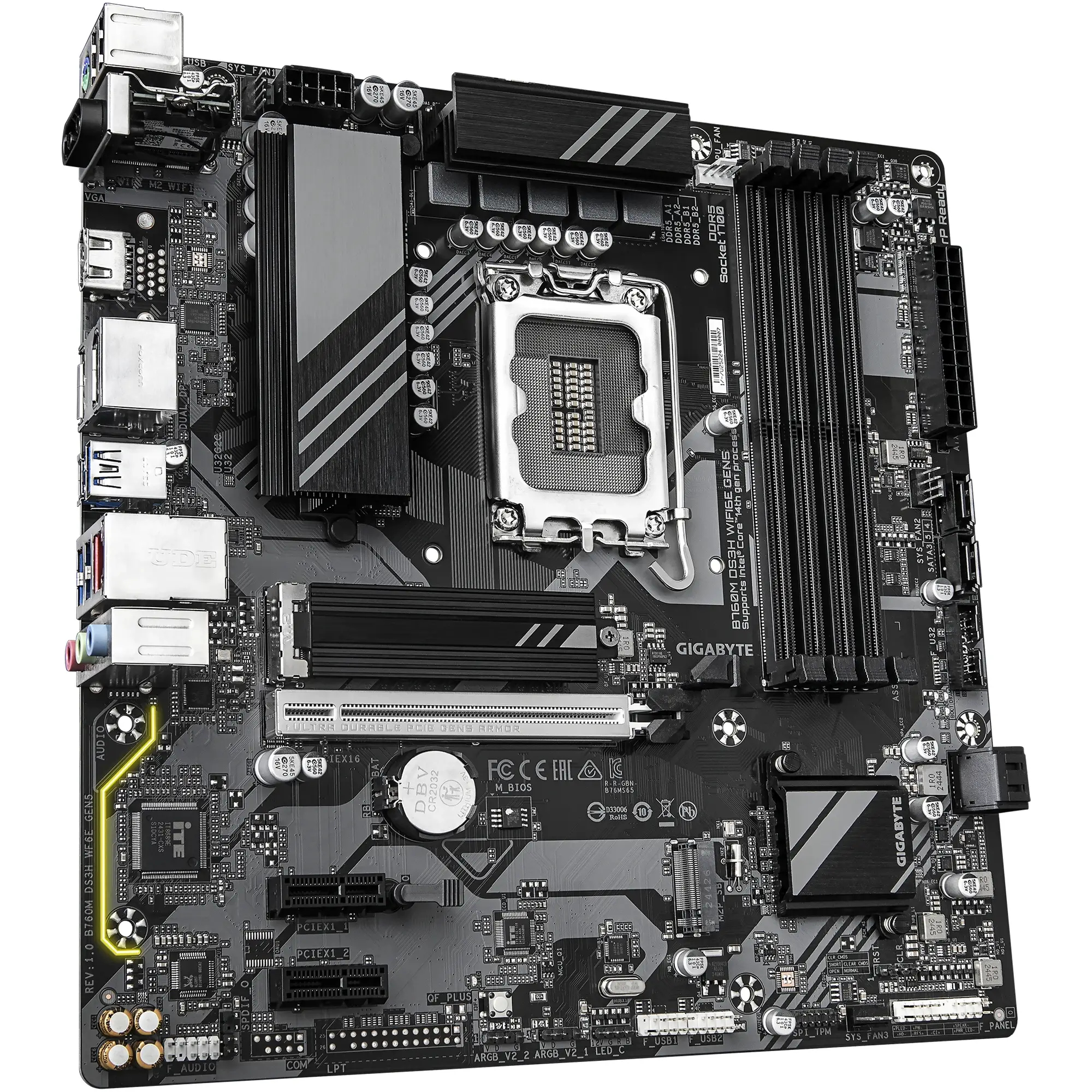

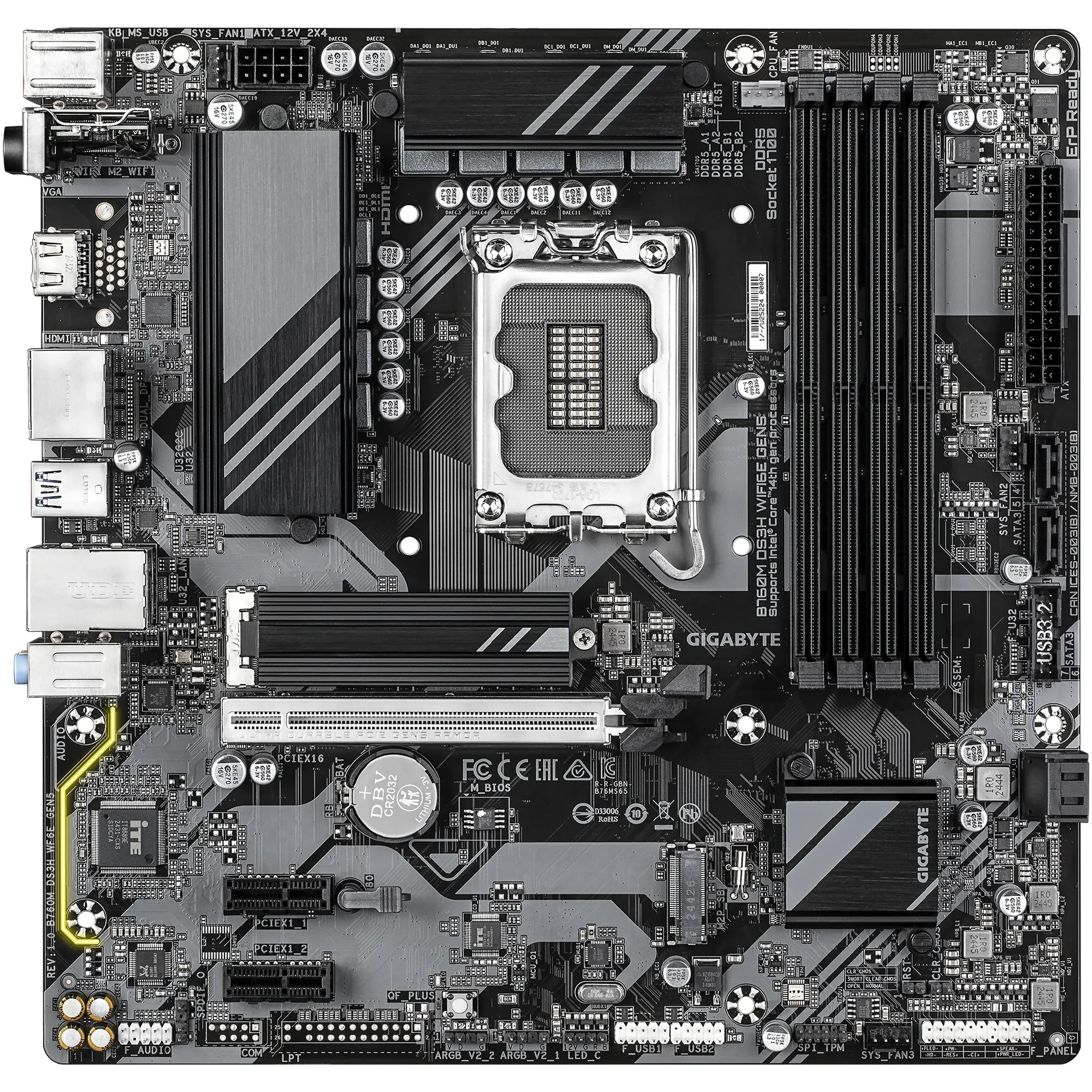

B760M DS3H WIFI6E GEN5

Код

00-00085421

Бренд

GIGABYTE

Інтерфейс M.2

Інтерфейс M.2

Інтерфейси M.2 і mSATA призначені для SSD, а PCI Express x1 і PCI — для підключення адаптерів та інших пристроїв. Інтерфейс M.2 може підтримувати як SATA, так і PCI-E. Якщо на платі є два або більше роз'ємів M.2 (PCI-E), це дозволяє підключати кілька пристроїв одночасно. Стандарт NVMe, що використовує M.2, розкриває весь потенціал SSD, завдяки використанню шини PCI Express.

M.2 PCIe 4.0

Тип та слоти пам'яті

DDR5 (4 шт.)

Призначення

Призначення

Материнська плата оптимізована під певні типи завдань, що визначає її загальну спеціалізацію. Водночас поділ за цим показником часто умовний, оскільки моделі з подібними характеристиками можуть належати до різних категорій. Проте інформація про спеціалізацію значно полегшує процес вибору.

Для геймерів

Формфактор

Формфактор

Форм-фактор материнської плати визначає її розміри, кількість слотів для пам'яті та інших компонентів, а також сумісність із корпусами. Найпоширенішими є ATX (305x244 мм) і microATX (244x244 мм), причому ширина може змінюватися. Компактні mini-ITX (170x170 мм) набувають популярності для малих ПК, а Thin Mini-ITX з низькопрофільними елементами підходять для моноблоків. Великі материнські плати випускаються у форматах EATX і XL-ATX для потужних систем. Багато форм-факторів сумісні між собою: наприклад, mini-ITX можна встановлювати в ATX-корпуси.

Micro-ATX

Сокет (Socket)

Intel LGA 1700

Кількість сокетів CPU

Кількість сокетів CPU

Тип роз'єму процесора визначає сумісність з материнською платою. Наприклад, процесори з роз'ємом Socket 1700 підходять лише для материнських плат із таким самим роз'ємом. Важливо заздалегідь перевіряти сумісність компонентів перед покупкою.

1

Чипсет

Чипсет

Чипсет — це набір схем, які забезпечують взаємодію компонентів комп'ютера. Він складається з двох частин: північного моста, що відповідає за обмін даними між процесором, пам'яттю та графікою, і південного, який керує іншими компонентами. Характеристики північного моста визначають продуктивність всієї системи, тому саме його назву використовують для позначення чипсета. Це знання корисне при створенні спеціалізованих систем. До списку входять найпопулярніші чипсети Intel та AMD, які широко застосовуються в сучасних материнських платах.

Intel B760

Охолодження

Охолодження

Охолодження для SSD M.2, вбудоване в материнську плату, допомагає підтримувати високу продуктивність, запобігаючи перегріву. SSD через інтерфейс M.2 можуть сильно нагріватися, тому зазвичай використовуються прості радіатори, які достатньо ефективні. Активне охолодження, яке працює за допомогою вентиляторів, також зменшує навантаження на материнські плати без зовнішніх кулерів. Радіатор VRM, що охолоджує модуль регулювання напруги, особливо важливий для потужних процесорів, оскільки він захищає від перегріву. Теплові трубки, які переносять тепло за допомогою випаровування рідини, забезпечують додаткову ефективність охолодження. Водяне охолодження використовується у високопродуктивних системах, де стандартні методи недостатні.

Пасивне

Оперативна пам'ять

4xDIMM / Max. 256GB / up to DDR5 7600+(O.C.) MHz / Dual Channel Memory

Відео інтерфейси

1 x HDMI

2 x DisplayPort

Підключення накопичувачів

Підключення накопичувачів

При виборі материнської плати важливо враховувати наявність інтерфейсних роз'ємів. Для підключення накопичувачів використовуються SATA, SATA 3.0 і SATA Express. Інтерфейси M.2 і mSATA призначені для SSD, а PCI Express x1 і PCI — для підключення адаптерів та інших пристроїв. SATA 3 забезпечує швидкість передачі даних до 600 МБ/с, однак для швидкісних SSD краще використовувати M.2 або U.2. Інтерфейс M.2 може підтримувати як SATA, так і PCI-E. Якщо на платі є два або більше роз'ємів M.2 (PCI-E), це дозволяє підключати кілька пристроїв одночасно. Стандарт NVMe, що використовує M.2, розкриває весь потенціал SSD, завдяки використанню шини PCI Express.

4 x SATA 6Gb/s ports

2 x M.2 slots

Мережеві інтерфейси

1 x Realtek 2.5Gb Ethernet

Слоти плат розширення

2 x PCIe 3.0 x1

1 x PCIe 5.0 x16

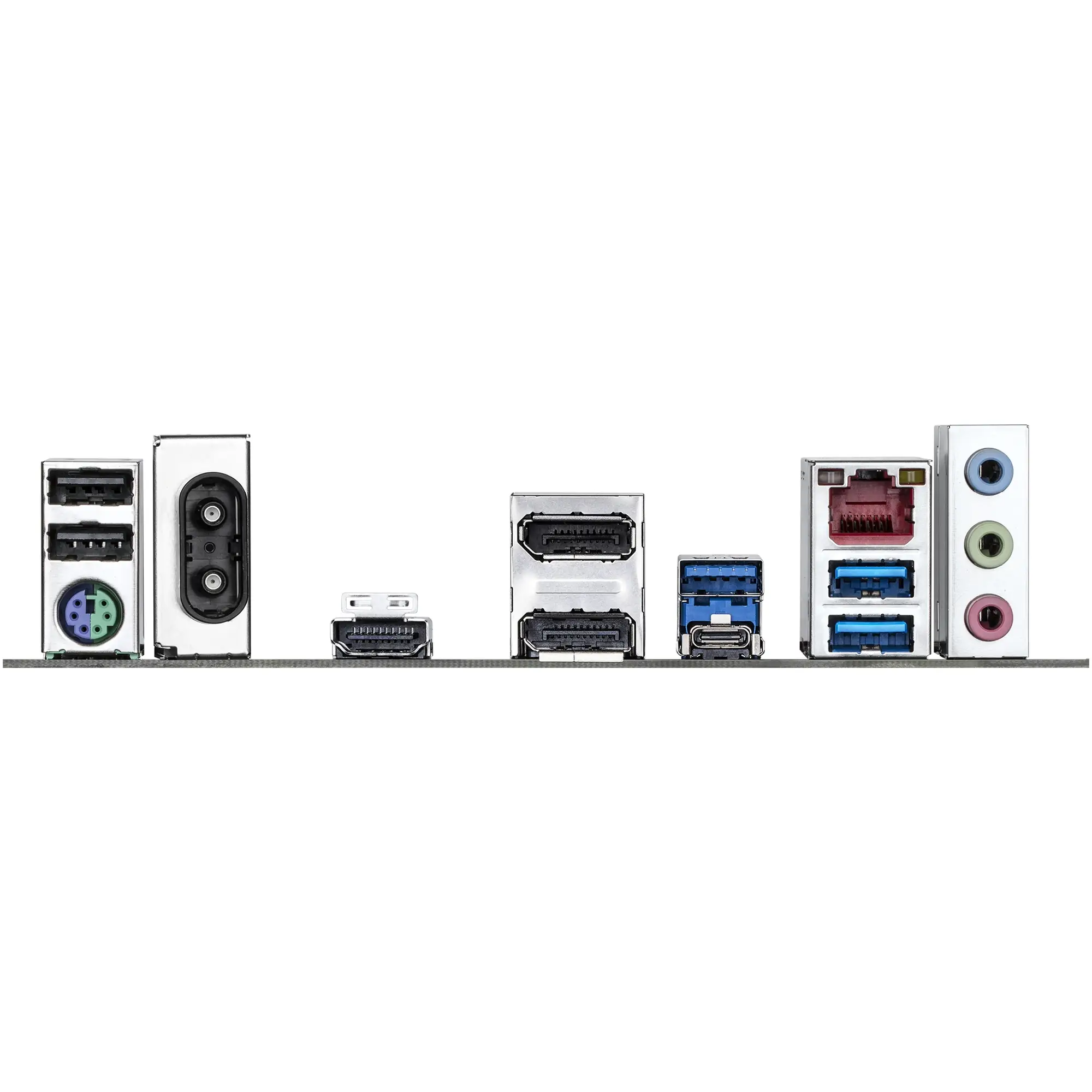

Роз'єми на задній панелі

1 x USB Type-C

2 x antenna connectors (2T2R)

2 x DisplayPort

1 x PS/2 keyboard/mouse combo

3 x USB 3.2 Gen 1 Type-A

2 x USB 2.0 Type-A

3 x Audio jacks

1 x RJ-45

1 x HDMI

Інтегроване аудіо

Інтегроване аудіо

Вбудована звукова карта є частиною материнської плати, і хоча не всі моделі забезпечують однакову якість звуку, деякі з них пропонують прогресивні рішення з багатоканальним «об'ємним» звучанням та інструментами для покращення звуку. Такі аудіокарти особливо важливі для геймерських ПК, мультимедійних систем і комп'ютерів для обробки звуку. Однак для професійної роботи можливостей навіть найкращих вбудованих рішень може бути недостатньо.

Realtek 7.1-Channel

Роз'єми живлення

1 x 24-pin Main Power

1 x 8-pin 12V Power

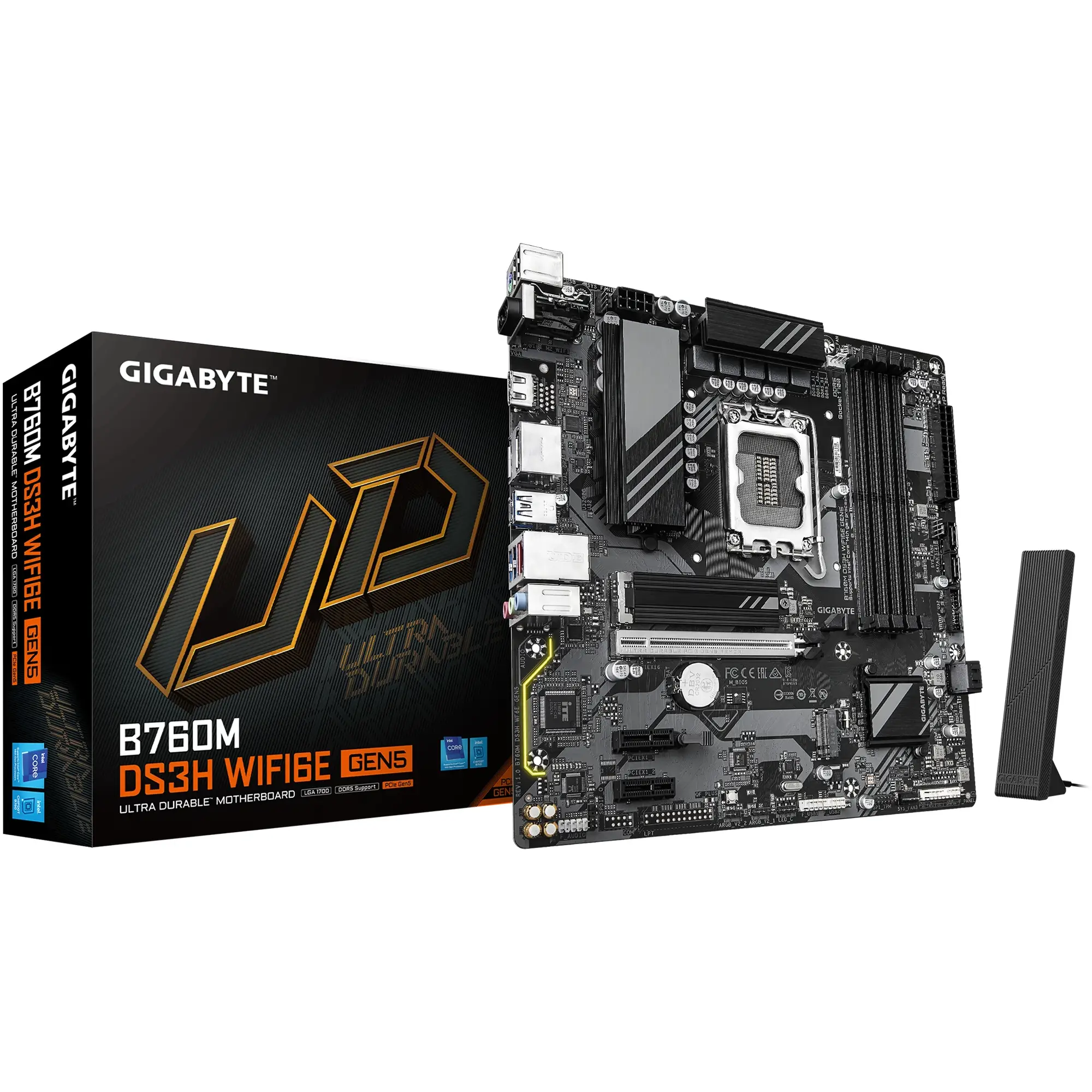

Комплектація

Материнська плата

Посібник користувача

Розміри товару (без упаковки), мм

244x244

Країна реєстрації бренду

Тайвань

Гарантія

36 міс.

*Характеристики та комплектація товару можуть змінюватися виробником без попередження.
