З появою нових процесорів 12-го покоління Alder Lake в світ виходять і нові материнські плати з чіпсетом Z690, що підтримують DDR5. Набір логіки, представлений в цьому чіпсеті, має всі інструменти, які необхідні для розгону і твікінгу процесорів Alder Lake, а поряд з цим і значний набір інтерфейсів і портів. Що ж такого особливого в нових материнських платах, а також які у них характеристики, ми розглянемо нижче.
Поки досліджуються та тестуються нові материнські плати для процесорів Intel 12-го покоління, ми зробили для Вас добірку останніх відомостей про них із різних Інтернет-ресурсів.
Зміст:
- Технічні характеристики
- Лінія материнських плат, в яку входить Z690
- Висновок
- Де купити потужний комп'ютер з новою материнською платою?
Технічні характеристики
До весни 2021 року в Intel використовували тільки 4 смуги через DMI3, що відповідає PCI Express 3.0. Тільки з Rocket Lake Intel подвоїла підключення до 8 ліній для кращих чіпсетів, але все ж відповідно до стандарту DMI3. Логічно, що наступним кроком стало введення DMI4 з 8 смугами руху. У порівнянні з будь-якою платформою Skylake, швидкість передачі даних зросла в 4 рази. Таким чином, PCIe 4.0 також доступний в новому наборі мікросхем Z690, діаграма показує 12 ліній на додаток до ще 4 лініях PCIe 4.0 безпосередньо від ЦП.
Чіпсет пропонує класичні з'єднання, такі як SATA (6 штук) і 16 ліній PCIe 3.0 для різних додаткових опцій. Також є безліч портів USB, а також він забезпечує роботу бездротових адаптерів Wi-Fi 6E/7. Материнські плати LGA 1700 з чіпсетом Z690 оснащені роз'ємами для модулів оперативної пам'яті як DDR5-4800, так і DDR4-3200. Це дасть можливість заощадити при апгрейді.
Лінія материнських плат в яку входить Z690

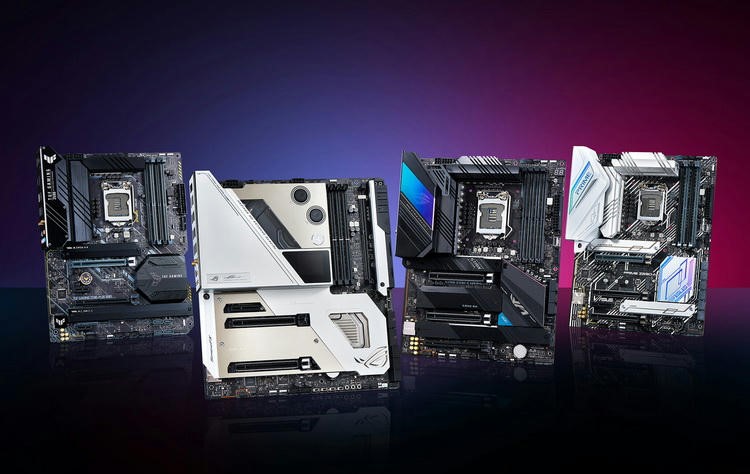

Зараз є багато материнок на чіпсеті Z690, з вибором між оперативною пам'яттю DDR5 + DDR4 для деяких варіантів. Все починається з флагманської материнської плати ROG Maximus Z690 Extreme, яка також включає в себе материнські плати FORMULA, HERO і APEX – всі вони мають DDR5.
Існують материнки 3хROG STRIX Z690, плата TUF GAMING Z690 і безліч материнських плат PRIME Z690, які мають різні рівні технологій, функцій і розмірів. Серед плат також є ProART Z690-CREATOR 10G, яка володіє локальною мережею 10GbE.
Материнські плати ROG STRIX Z690 використовують оперативну пам'ять DDR4, як і моделі TUF GAMING і PRIME. Є кілька материнських плат PRIME Z690, які підтримують DDR5.

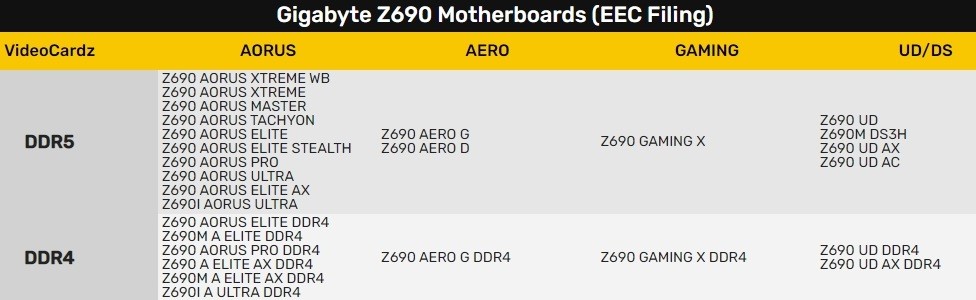

У даних плат є інший виробник, в лінійці якого близько 30 материнських плат LGA 1700/Z690. Серед них є моделі з оперативною пам'яттю як DDR4, так і DDR5, при цьому останніх істотно більше. Нові материнські плати представлені в лінійках Aorus, Aero, Gaming і UD/DS.
Intel поділилася своїми планами про те, що буде випущений молодший набір логіки 600-й серії, включаючи H670, B660 і H610. За останньою інформацією, їх реліз відбудеться на початку 2022 року.
DDR5-6400
Слід зазначити, що заявлений режим роботи виробником не є істина в останній інстанції, тому часто відзначається умовне «DDR4-5333+», а це означає, що можна домогтися більшого.
Що ж стосується DDR5, модель PRIME Z690-A може функціонувати в режимі DDR5-6000, ROG STRIX Z690-F Gaming трохи більше – DDR5-6400. Але це не рубіж, так як у міру випуску на ринок більш швидких модулів DDR5 і оптимізації прошивок межа буде переміщена.
Висновок
Отже, схема набору мікросхем Z690 показує, що 1×16 + 2×8 ліній PCIe Gen5 підключені до центрального процесора, а набір мікросхем підтримує до 12 ліній PCIe Gen4 і до 16 ліній PCIe Gen3. Це значне поліпшення в порівнянні з серією Rocket Lake. Така структура PCIe включає підтримку до 4 накопичувачів PCIe Gen4 NVMe без застосування 16 ліній PCIe Gen5, які застосовуються лише дискретним графічним процесором. Серед материнок можна вибрати варіанти як з підтримкою DDR5, так і з DDR4.
Також в відеоогляді ви можете подивитися всі останні новини про процесори Alder Lake і материнські плати з чіпсетом Z690.
