Артикул

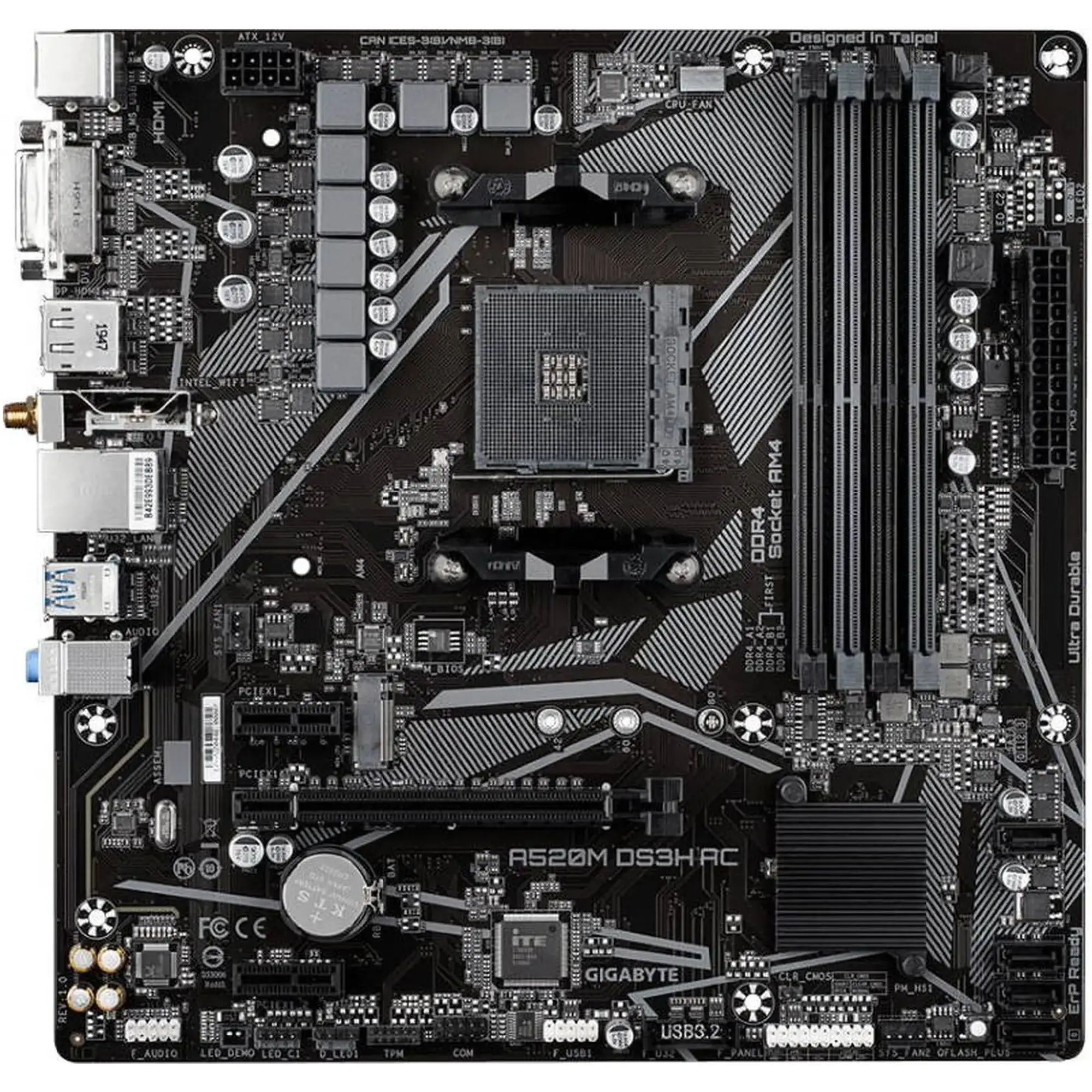

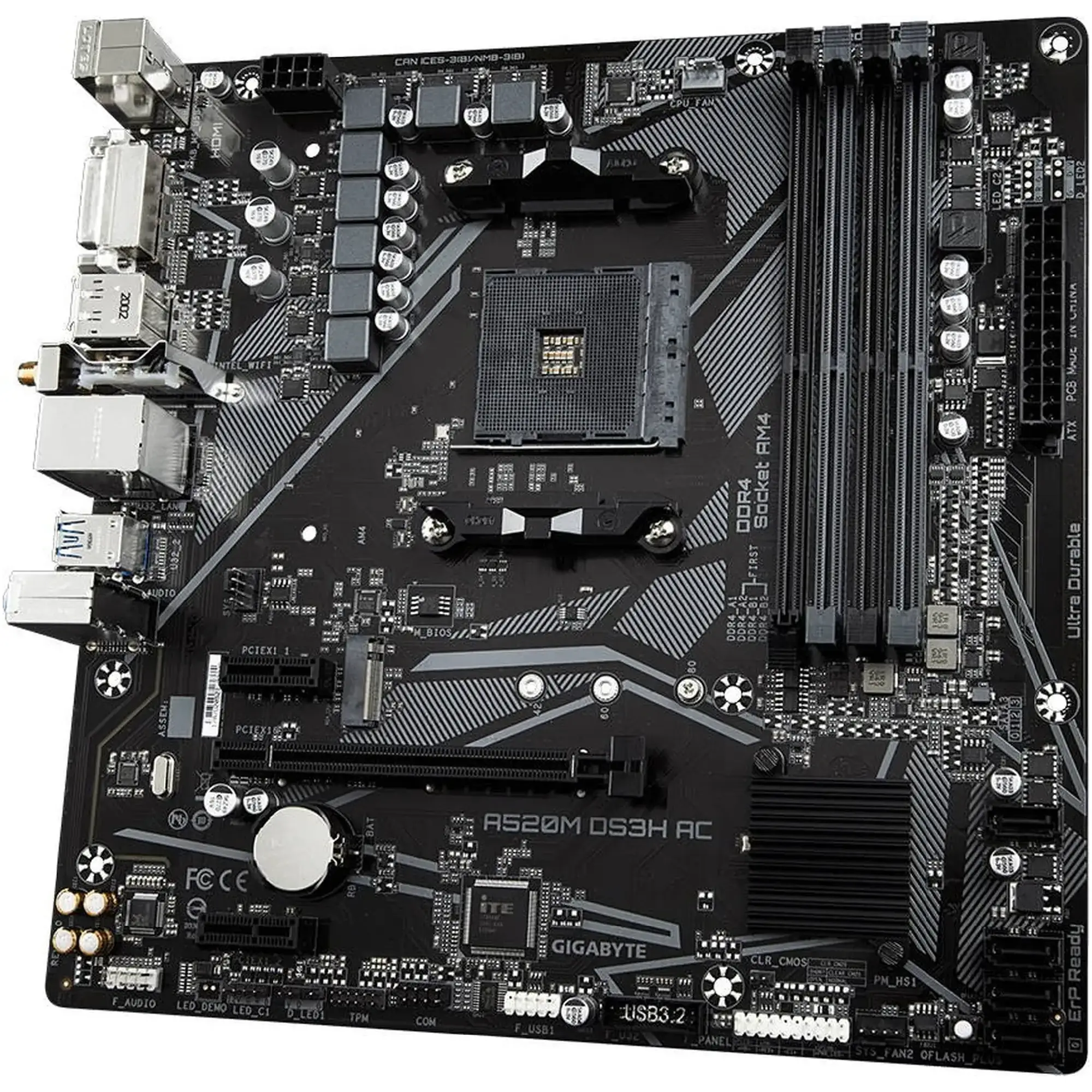

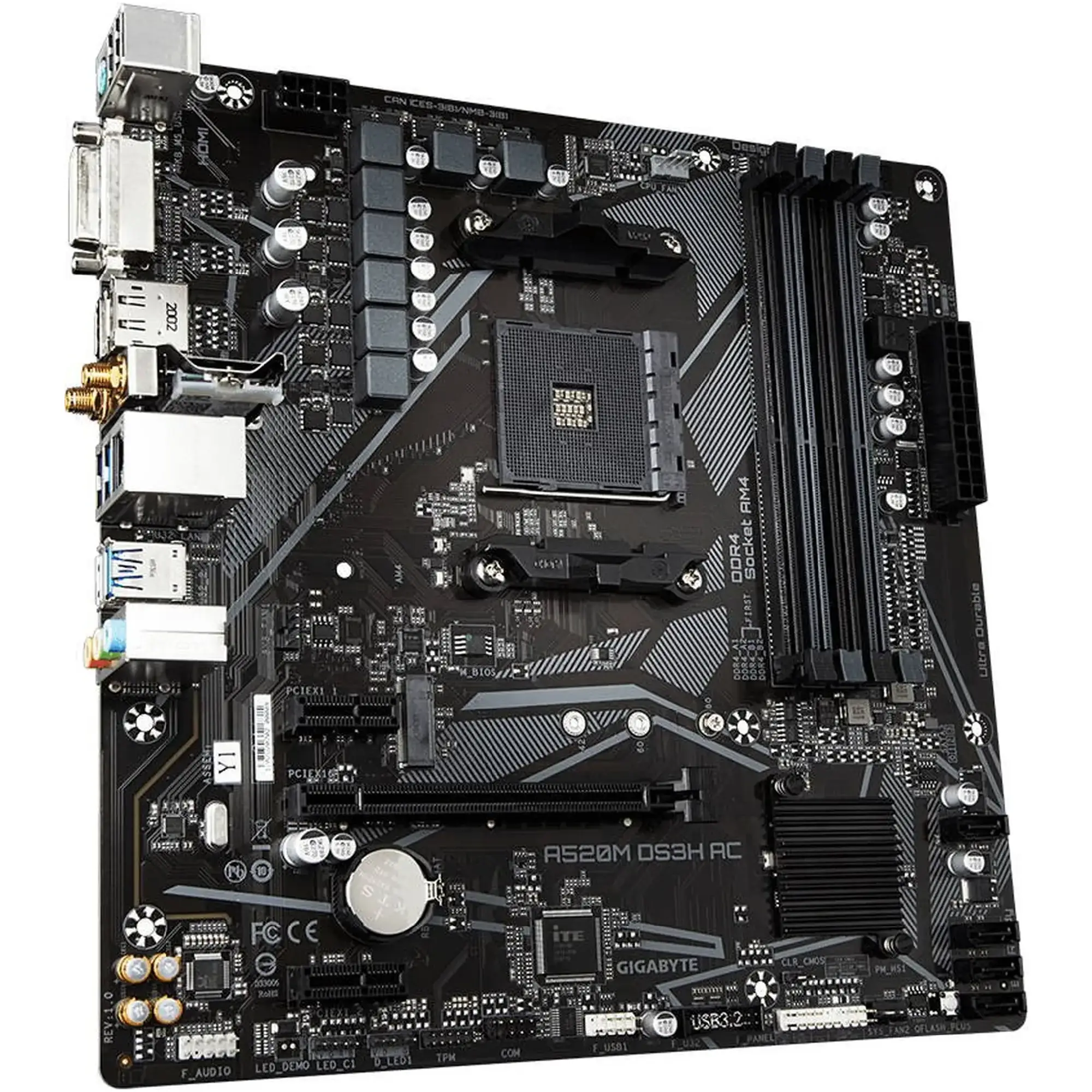

A520M DS3H AC

Код

00-00083663

Бренд

GIGABYTE

Інтерфейс M.2

Інтерфейс M.2

Інтерфейси M.2 і mSATA призначені для SSD, а PCI Express x1 і PCI — для підключення адаптерів та інших пристроїв. Інтерфейс M.2 може підтримувати як SATA, так і PCI-E. Якщо на платі є два або більше роз'ємів M.2 (PCI-E), це дозволяє підключати кілька пристроїв одночасно. Стандарт NVMe, що використовує M.2, розкриває весь потенціал SSD, завдяки використанню шини PCI Express.

M.2 PCIe 3.0

Тип та слоти пам'яті

DDR4 (4 шт.)

Призначення

Призначення

Материнська плата оптимізована під певні типи завдань, що визначає її загальну спеціалізацію. Водночас поділ за цим показником часто умовний, оскільки моделі з подібними характеристиками можуть належати до різних категорій. Проте інформація про спеціалізацію значно полегшує процес вибору.

Для геймерів

Формфактор

Формфактор

Форм-фактор материнської плати визначає її розміри, кількість слотів для пам'яті та інших компонентів, а також сумісність із корпусами. Найпоширенішими є ATX (305x244 мм) і microATX (244x244 мм), причому ширина може змінюватися. Компактні mini-ITX (170x170 мм) набувають популярності для малих ПК, а Thin Mini-ITX з низькопрофільними елементами підходять для моноблоків. Великі материнські плати випускаються у форматах EATX і XL-ATX для потужних систем. Багато форм-факторів сумісні між собою: наприклад, mini-ITX можна встановлювати в ATX-корпуси.

Micro-ATX

Сокет (Socket)

AMD AM4

Чипсет

Чипсет

Чипсет — це набір схем, які забезпечують взаємодію компонентів комп'ютера. Він складається з двох частин: північного моста, що відповідає за обмін даними між процесором, пам'яттю та графікою, і південного, який керує іншими компонентами. Характеристики північного моста визначають продуктивність всієї системи, тому саме його назву використовують для позначення чипсета. Це знання корисне при створенні спеціалізованих систем. До списку входять найпопулярніші чипсети Intel та AMD, які широко застосовуються в сучасних материнських платах.

AMD A520

Охолодження

Охолодження

Охолодження для SSD M.2, вбудоване в материнську плату, допомагає підтримувати високу продуктивність, запобігаючи перегріву. SSD через інтерфейс M.2 можуть сильно нагріватися, тому зазвичай використовуються прості радіатори, які достатньо ефективні. Активне охолодження, яке працює за допомогою вентиляторів, також зменшує навантаження на материнські плати без зовнішніх кулерів. Радіатор VRM, що охолоджує модуль регулювання напруги, особливо важливий для потужних процесорів, оскільки він захищає від перегріву. Теплові трубки, які переносять тепло за допомогою випаровування рідини, забезпечують додаткову ефективність охолодження. Водяне охолодження використовується у високопродуктивних системах, де стандартні методи недостатні.

Пасивне

Оперативна пам'ять

4xDIMM / Max. 128GB / up to DDR4 4733(O.C.) MHz / Dual Channel Memory

Відео інтерфейси

1 x DisplayPort

1 x HDMI

1 x DVI-D

Підключення накопичувачів

Підключення накопичувачів

При виборі материнської плати важливо враховувати наявність інтерфейсних роз'ємів. Для підключення накопичувачів використовуються SATA, SATA 3.0 і SATA Express. Інтерфейси M.2 і mSATA призначені для SSD, а PCI Express x1 і PCI — для підключення адаптерів та інших пристроїв. SATA 3 забезпечує швидкість передачі даних до 600 МБ/с, однак для швидкісних SSD краще використовувати M.2 або U.2. Інтерфейс M.2 може підтримувати як SATA, так і PCI-E. Якщо на платі є два або більше роз'ємів M.2 (PCI-E), це дозволяє підключати кілька пристроїв одночасно. Стандарт NVMe, що використовує M.2, розкриває весь потенціал SSD, завдяки використанню шини PCI Express.

1 x M.2 slot

4 x SATA 6Gb/s ports

Мережеві інтерфейси

1 x Realtek 1Gb Ethernet

Bluetooth

Слоти плат розширення

1 x PCIe 3.0 x16

2 x PCIe 3.0 x1

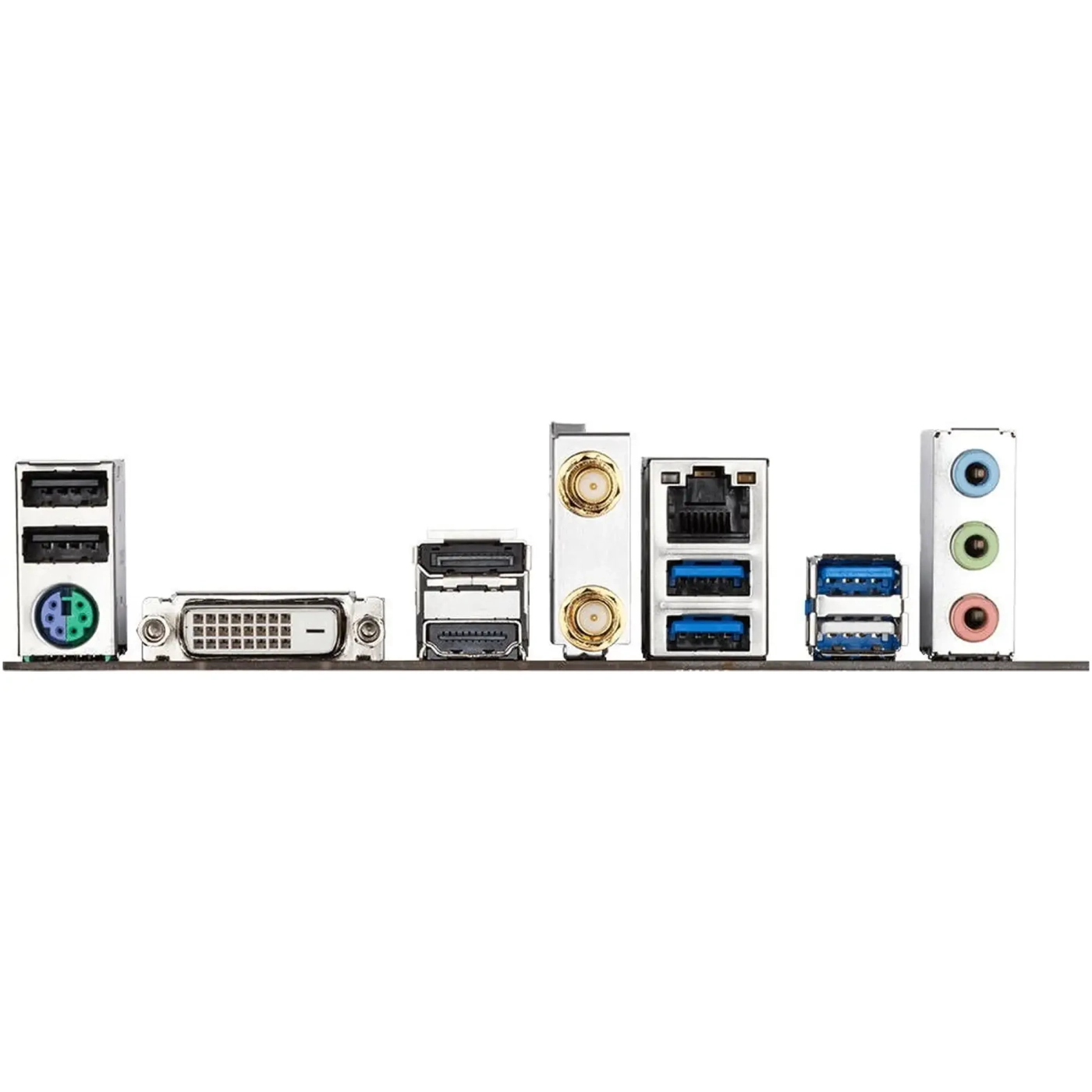

Роз'єми на задній панелі

2 x USB 2.0 Type-A

1 x RJ-45

3 x Audio jacks

4 x USB 3.2 Gen 1 Type-A

2 x SMA antenna connectors (1T1R)

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x PS/2 keyboard/mouse combo

Інтегроване аудіо

Інтегроване аудіо

Вбудована звукова карта є частиною материнської плати, і хоча не всі моделі забезпечують однакову якість звуку, деякі з них пропонують прогресивні рішення з багатоканальним «об'ємним» звучанням та інструментами для покращення звуку. Такі аудіокарти особливо важливі для геймерських ПК, мультимедійних систем і комп'ютерів для обробки звуку. Однак для професійної роботи можливостей навіть найкращих вбудованих рішень може бути недостатньо.

Realtek ALC887 7.1-Channel

Роз'єми живлення

1 x 24-pin Main Power

1 x 8-pin 12V Power

Додатковий опціонал/можливості

Роз'єм M.2 для підключення накопичувачів

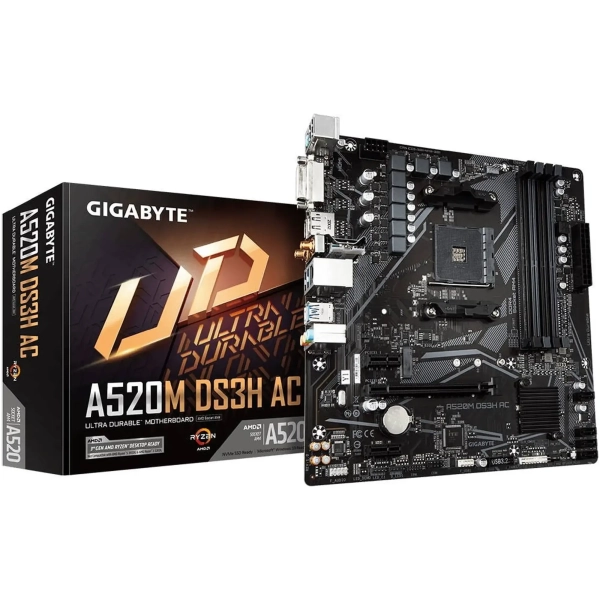

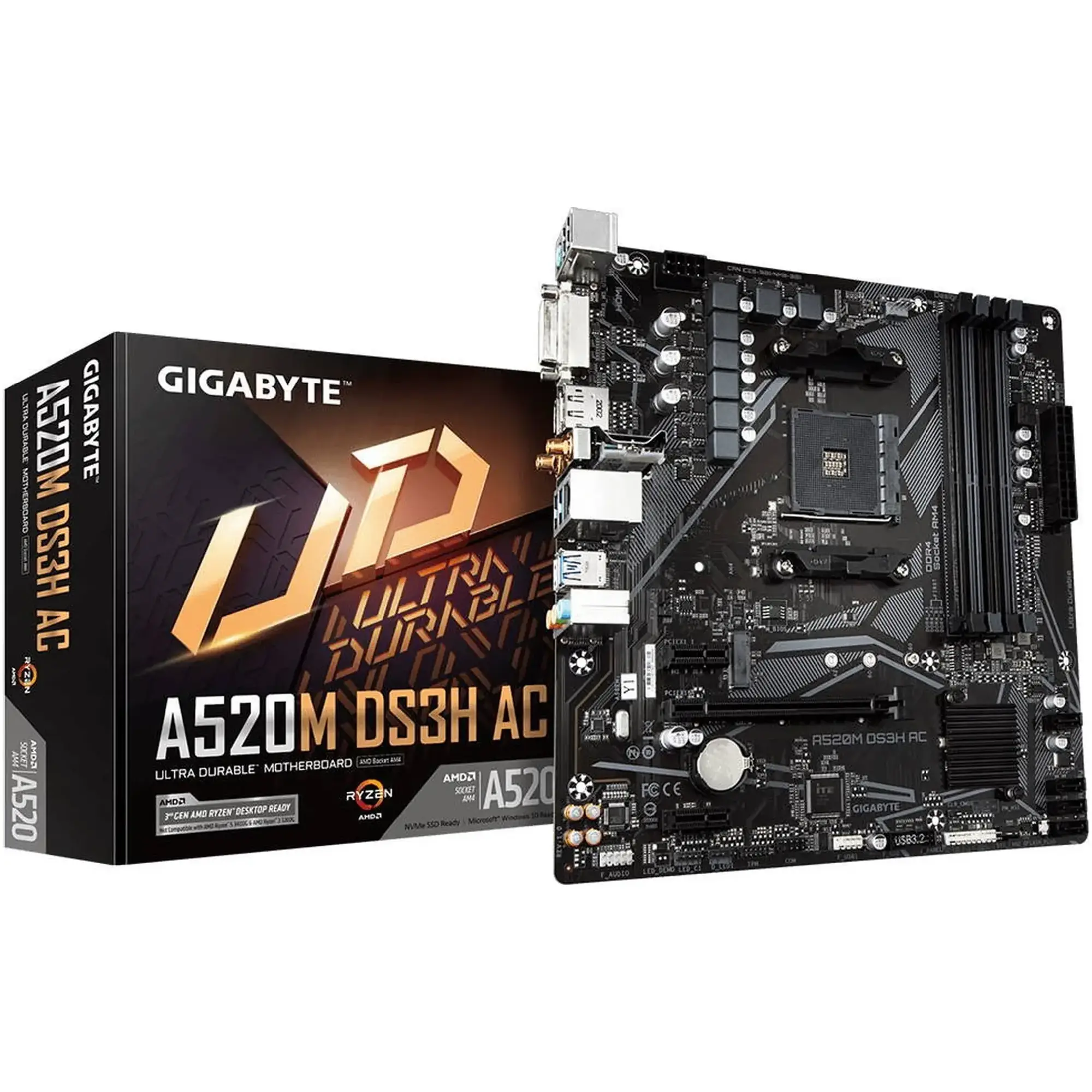

Комплектація

Материнська плата

Упаковка

Інструкція

Розміри товару (без упаковки), мм

244x244

Країна реєстрації бренду

Тайвань

Гарантія

36 міс.

*Характеристики та комплектація товару можуть змінюватися виробником без попередження.
