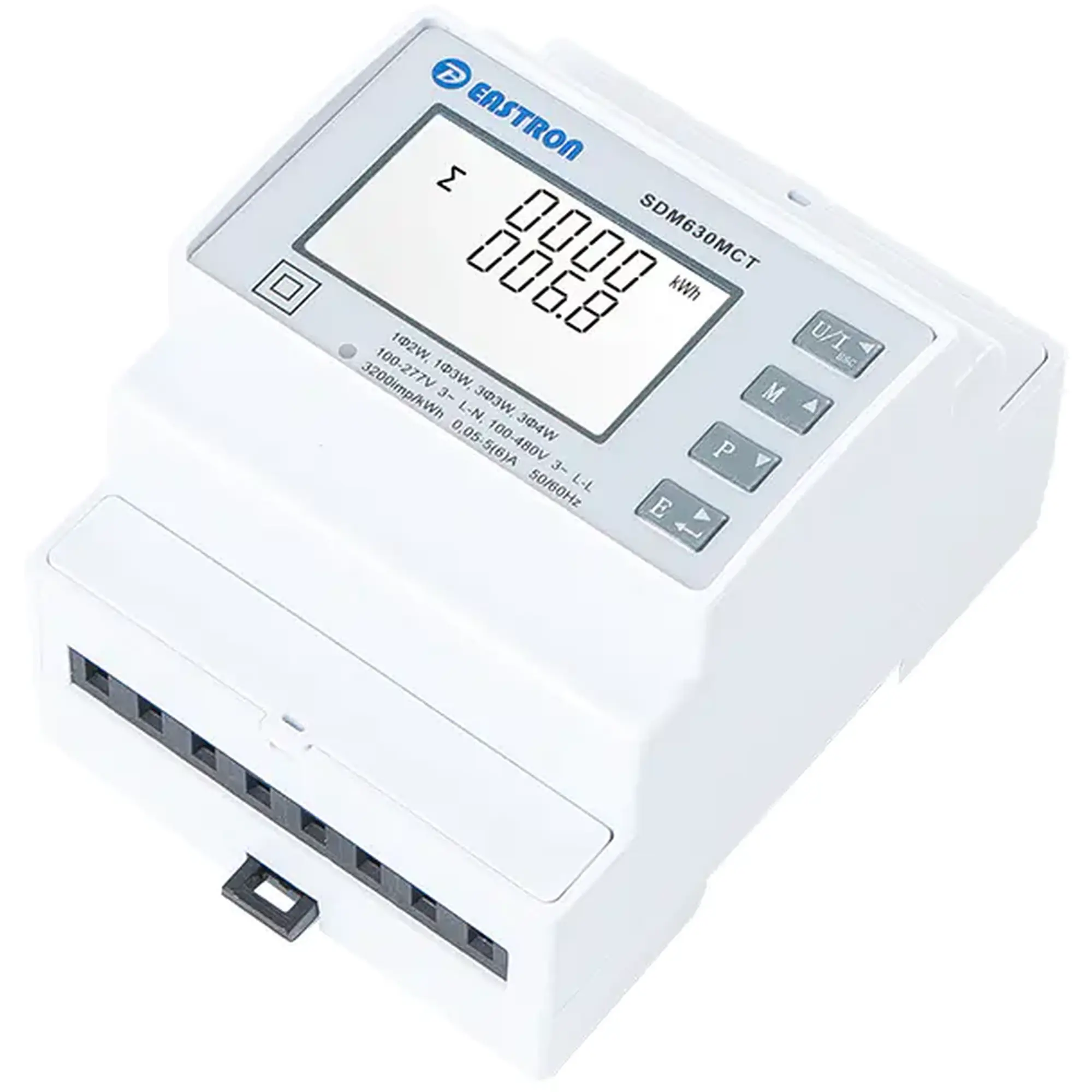

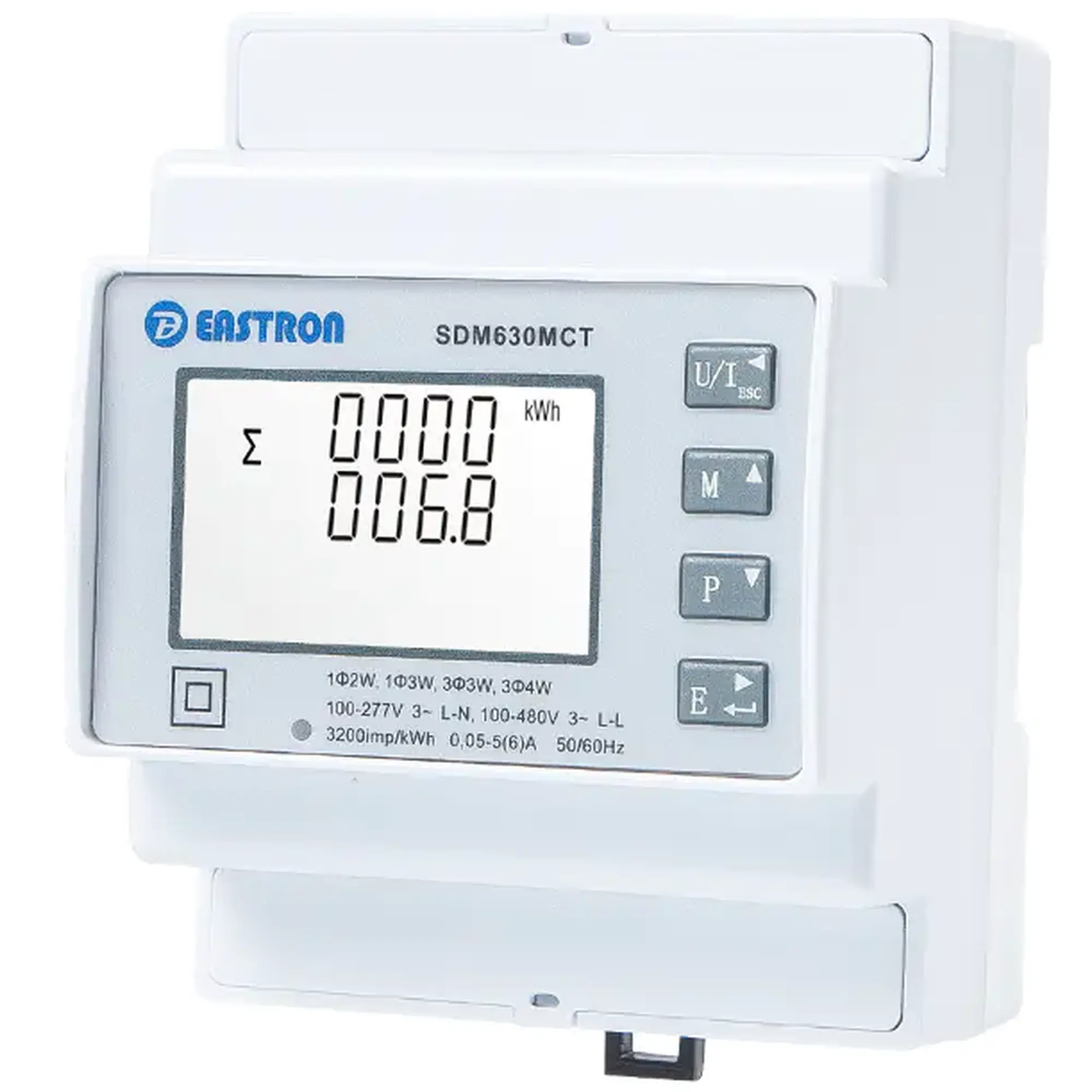

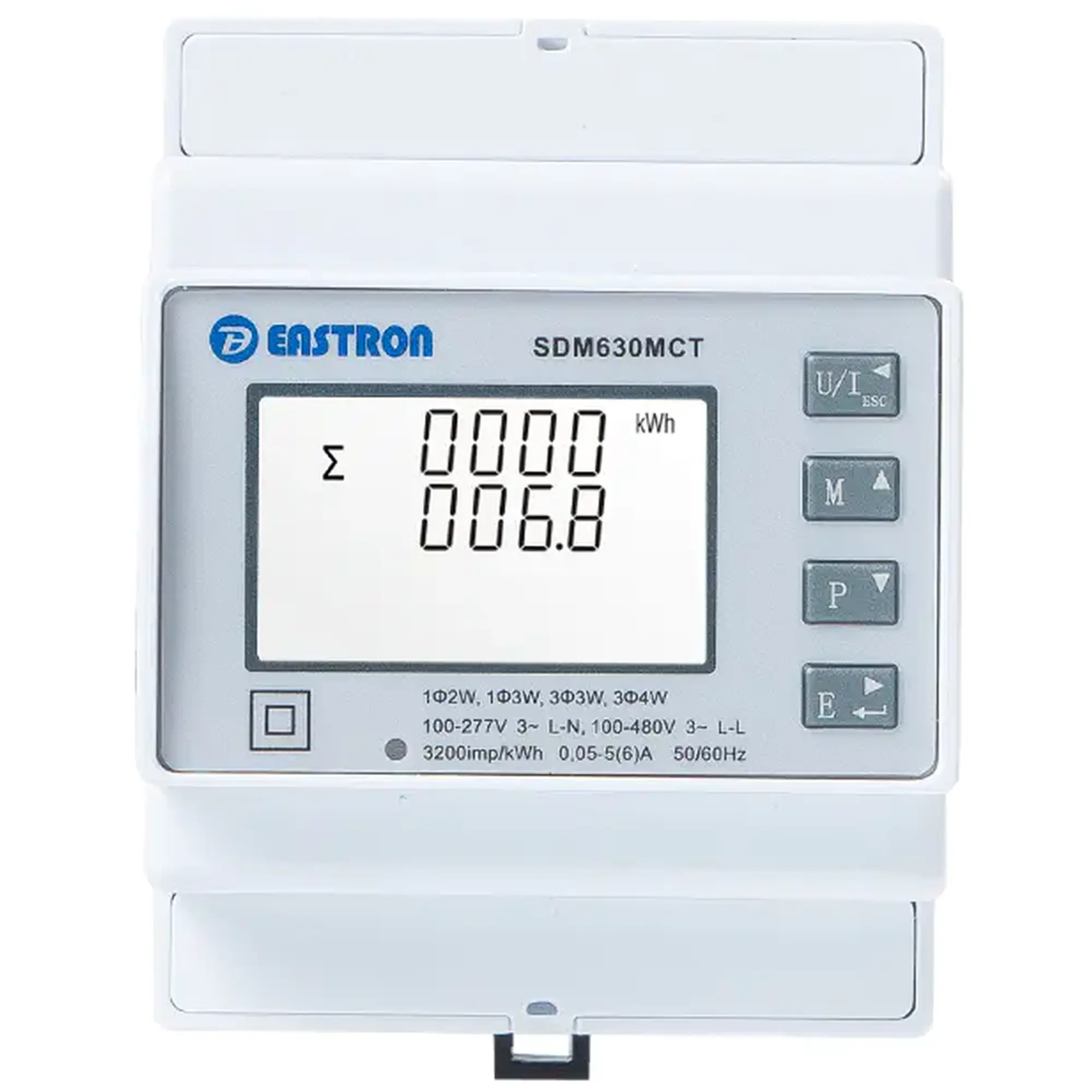

Лічильник електроенергії DEYE Eastron SDM630MCT-ETL 3-фазний, RS485 Modbus (SDM630MCT-ETL)
x 11 платежів
Доставка
Умови оплати
Гарантія та сервіс
КЛЮЧОВІ ХАРАКТЕРИСТИКИ

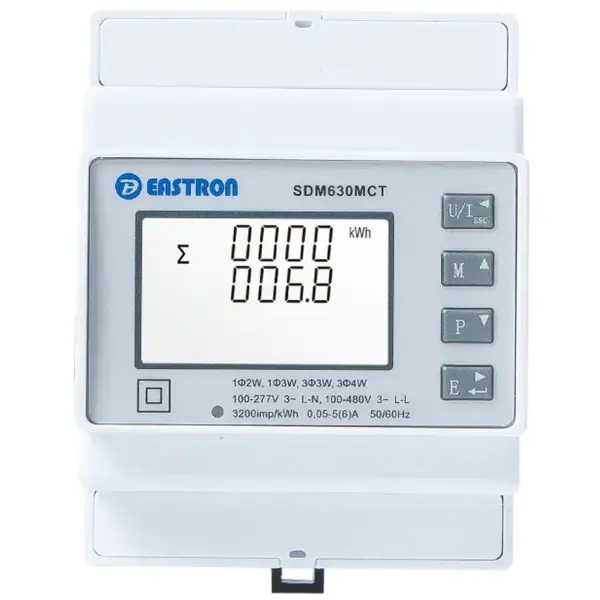

УСІ ВАЖЛИВІ ВИМІРЮВАННЯ НА ОДНОМУ ЕКРАНІ
Контроль енергії та параметрів мережі
На дисплеї доступні показники активної та реактивної енергії, напруги, струму, активної та повної потужності, частоти, коефіцієнта потужності й інших параметрів. Кнопки на передній панелі дають змогу перемикати значення на екрані.
ВИМІРЮВАННЯ ЧЕРЕЗ ТРАНСФОРМАТОРИ СТРУМУ
Підключення до вимірювальних кіл із ТС 1 А або 5 А
Лічильник розрахований на роботу із зовнішніми вимірювальними трансформаторами струму з вторинним номіналом 1 А або 5 А. Коефіцієнт трансформації налаштовують відповідно до встановлених трансформаторів. Сумісність ТС і схема підключення мають відповідати технічній документації.
Вимірювання струму через відповідні зовнішні ТС.
Номінальні входи 1 А / 5 А.
Урахування коефіцієнта трансформації у показниках.
ІНТЕГРАЦІЯ ЧЕРЕЗ RS485 MODBUS RTU
Передавання вимірювань до систем диспетчеризації та обліку
Інтерфейс RS485 із протоколом Modbus RTU забезпечує дротове передавання даних на сумісний контролер, шлюз або систему моніторингу. Додатково передбачено два імпульсні виходи.
КОМПАКТНИЙ КОРПУС ДЛЯ ЕЛЕКТРОЩИТА
Стандартний монтаж на DIN-рейку
Корпус завширшки 72 мм займає чотири стандартні DIN-модулі. Таке компонування підходить для розподільних шаф, де потрібно організувати вимірювання та передавання параметрів трифазної мережі.

КОНТРОЛЬ ЕНЕРГІЇ В РІЗНИХ СИСТЕМАХ
Для електрощитів і систем енергомоніторингу
Контроль параметрів електропостачання та показників енергії.
Інтеграція через RS485 із сумісною системою збирання даних.
Використання в сумісних проєктах обліку споживання та генерації.
Сумісність із конкретним інвертором DEYE та його прошивкою потрібно перевіряти за документацією до інвертора.
ЗАПИТАННЯ ТА ВІДПОВІДІ (FAQ)
Які параметри вимірює SDM630MCT-ETL?
Активну та реактивну енергію, напругу, струм, потужність, частоту, коефіцієнт потужності й інші параметри електромережі.
Чи потрібні зовнішні трансформатори струму?
Так, прилад розрахований на підключення до вимірювальних трансформаторів струму з вторинним струмом 1 А або 5 А. Їхні параметри добирають відповідно до характеристик установки.
Як передаються дані вимірювань?
Через дротовий інтерфейс RS485 із протоколом Modbus RTU. Також прилад має два імпульсні виходи.
Скільки місця займає прилад у щиті?
Ширина корпусу становить 72 мм, що відповідає чотирьом стандартним DIN-модулям.
Чи підходить лічильник для інверторів DEYE?
ARTLINE відносить прилад до аксесуарів для інверторів DEYE. Підтримку конкретної моделі інвертора, схему підключення та параметри зв’язку слід перевіряти в документації відповідного обладнання.
КЛЮЧОВІ ХАРАКТЕРИСТИКИ

УСІ ВАЖЛИВІ ВИМІРЮВАННЯ НА ОДНОМУ ЕКРАНІ
Контроль енергії та параметрів мережі
На дисплеї доступні показники активної та реактивної енергії, напруги, струму, активної та повної потужності, частоти, коефіцієнта потужності й інших параметрів. Кнопки на передній панелі дають змогу перемикати значення на екрані.
ВИМІРЮВАННЯ ЧЕРЕЗ ТРАНСФОРМАТОРИ СТРУМУ
Підключення до вимірювальних кіл із ТС 1 А або 5 А
Лічильник розрахований на роботу із зовнішніми вимірювальними трансформаторами струму з вторинним номіналом 1 А або 5 А. Коефіцієнт трансформації налаштовують відповідно до встановлених трансформаторів. Сумісність ТС і схема підключення мають відповідати технічній документації.
Вимірювання струму через відповідні зовнішні ТС.
Номінальні входи 1 А / 5 А.
Урахування коефіцієнта трансформації у показниках.
ІНТЕГРАЦІЯ ЧЕРЕЗ RS485 MODBUS RTU
Передавання вимірювань до систем диспетчеризації та обліку
Інтерфейс RS485 із протоколом Modbus RTU забезпечує дротове передавання даних на сумісний контролер, шлюз або систему моніторингу. Додатково передбачено два імпульсні виходи.

КОМПАКТНИЙ КОРПУС ДЛЯ ЕЛЕКТРОЩИТА
Стандартний монтаж на DIN-рейку
Корпус завширшки 72 мм займає чотири стандартні DIN-модулі. Таке компонування підходить для розподільних шаф, де потрібно організувати вимірювання та передавання параметрів трифазної мережі.
ЗАПИТАННЯ ТА ВІДПОВІДІ (FAQ)
Які параметри вимірює SDM630MCT-ETL?
Активну та реактивну енергію, напругу, струм, потужність, частоту, коефіцієнт потужності й інші параметри електромережі.
Чи потрібні зовнішні трансформатори струму?
Так, прилад розрахований на підключення до вимірювальних трансформаторів струму з вторинним струмом 1 А або 5 А. Їхні параметри добирають відповідно до характеристик установки.
Як передаються дані вимірювань?
Через дротовий інтерфейс RS485 із протоколом Modbus RTU. Також прилад має два імпульсні виходи.
Скільки місця займає прилад у щиті?
Ширина корпусу становить 72 мм, що відповідає чотирьом стандартним DIN-модулям.
Чи підходить лічильник для інверторів DEYE?
ARTLINE відносить прилад до аксесуарів для інверторів DEYE. Підтримку конкретної моделі інвертора, схему підключення та параметри зв’язку слід перевіряти в документації відповідного обладнання.
- Артикул
- SDM630MCT-ETL
- Код
- 00-00075074
- Бренд
- DEYE
-
Тип
Тип
Тип аксесуара допомагає користувачам вибрати відповідні елементи для їхніх пристроїв залежно від конкретних потреб. Наприклад, це можуть бути сумки для перенесення, кріплення для встановлення, адаптери для підключення додаткових пристроїв, кабелі для підключення, кронштейни для фіксації, запобіжники для захисту від перевантажень та інші. Правильний вибір типу аксесуара підвищує зручність експлуатації пристрою, його безпеку та довговічність.
- Лічильник
-
Призначення
Призначення
Призначення для аксесуарів вказує на конкретні завдання та цілі використання кожного товару. Залежно від призначення, аксесуари можуть бути призначені для захисту обладнання, встановлення сонячних панелей, зарядки акумуляторів автомобіля, підключення сонячних панелей до інверторів або зарядних станцій, а також для підключення додаткових батарей. Кожен аксесуар має свою вузькоспеціалізовану роль, яка допомагає користувачам ефективно використовувати генератори та зарядні станції, підвищуючи їх функціональність, безпеку та надійність.
- Для вимірювання електроенергії у трифазних мережах
- Типорозмір
- 4 DIN-модуля, 72 мм
- Роз'єм
- RS485
-
Сумісність
Сумісність
Сумісність вказує на перелік пристроїв, з якими даний аксесуар може ефективно працювати. Це важливий параметр, який допомагає користувачам підібрати відповідні аксесуари для їхніх генераторів, зарядних станцій або сонячних панелей. Сумісність може включати конкретні моделі, такі як генератори певних серій, зарядні станції, інвертори, сонячні панелі, а також універсальні рішення, що підходять для кількох пристроїв. Правильний вибір аксесуара з урахуванням сумісності забезпечує стабільну та безпечну роботу системи загалом.
- Інвертори DEYE
- Тип напруги
- AC
- Номінальна робоча напруга
- 3х230/400V
- Максимальна змінна напруга
- 480V
-
Матеріал
Матеріал
Тип матеріалу, з якого виготовлений аксесуар. Вибір матеріалу впливає на довговічність, стійкість до зовнішніх впливів та умов експлуатації. Аксесуари можуть бути виготовлені з різних матеріалів, таких як пластик, метал, алюмінієвий сплав, кераміка або тканина.
- Пластик
- Додатковий опціонал/можливості
- Номінальна напруга: 3х230/400В
- Частота: 50/60 Гц
- Точність вимірювання активної енергії: клас 1.0
- Комунікація: інтерфейс RS-485 з підтримкою протоколу Modbus-RTU
- Відображення даних: РК-дисплей з підсвічуванням
- Монтаж: на DIN-рейку
- Імпульсний вихід для передачі даних на зовнішні пристрої
- Комплектація
- Лічильник
- Колір
- Білий
- Розміри товару (без упаковки), мм
- 94.5х72х65
- Вага (без упаковки)
- 290 g
- Країна-виробник товару
- Китай
- Гарантія
- 24 міс.
*Характеристики та комплектація товару можуть змінюватися виробником без попередження.
