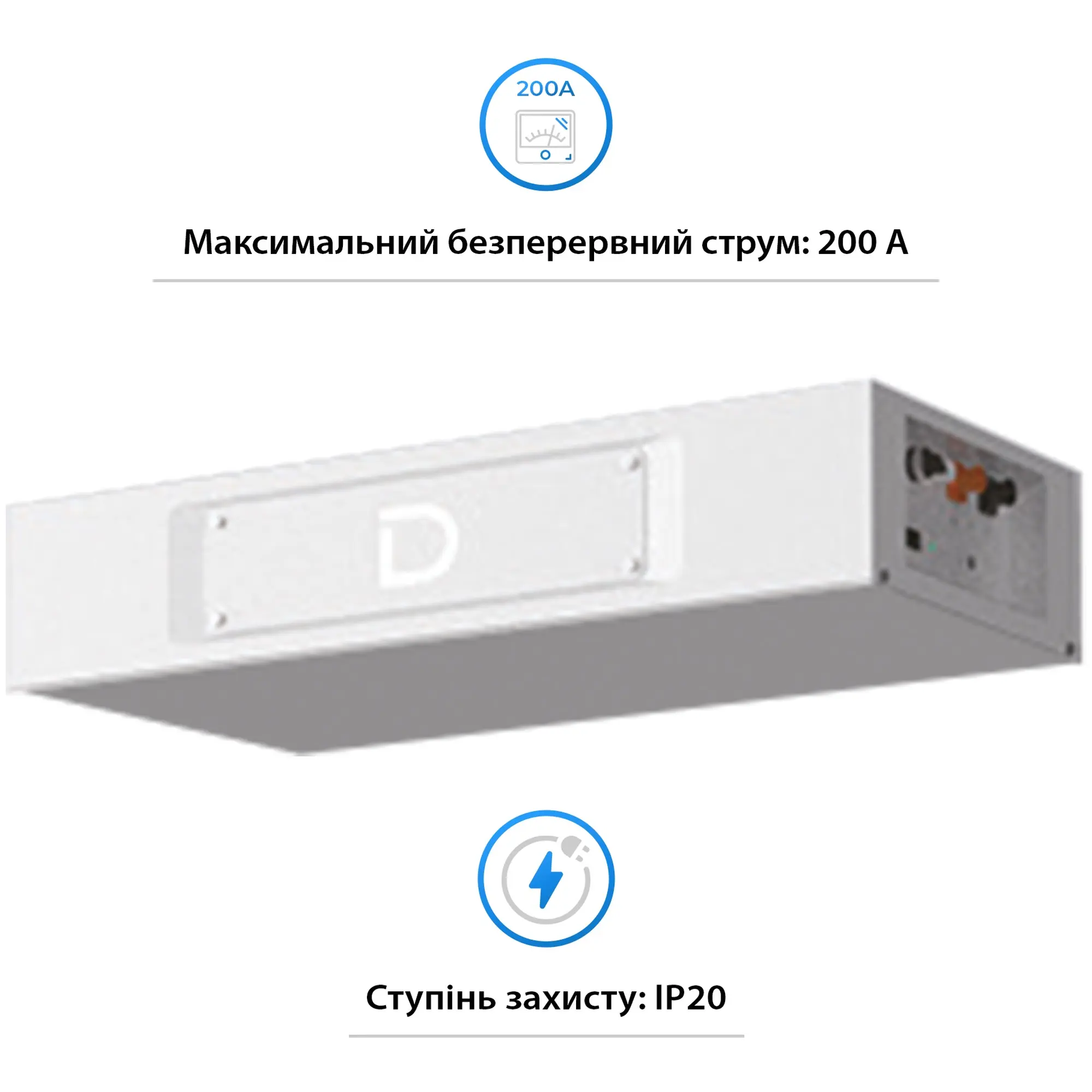

Купити Модуль керування Dyness BMS для STACK314 (SBDU200-314) - фото 4

Ключові особливості

                Модуль керування Dyness BMS для STACK314 (SBDU200-314) / Високовольтна / 200 A / 60 міс. / SBDU200-314

Модуль керування Dyness BMS для STACK314 (SBDU200-314) / Високовольтна / 200 A / 60 міс. / SBDU200-314

Всі характеристики Опис товару

Модуль керування Dyness BMS для STACK314 (SBDU200-314)

Очікується

Артикул:

SBDU200-314

SBDU200-314

Залишити відгук

Код: 00000

00000

Приватбанк

Монобанк

Сенс

ОТП Банк

ПУМБ

A-Банк

Ключові особливості

                Модуль керування Dyness BMS для STACK314 (SBDU200-314) / Високовольтна / 200 A / 60 міс. / SBDU200-314

Модуль керування Dyness BMS для STACK314 (SBDU200-314) / Високовольтна / 200 A / 60 міс. / SBDU200-314

Всі характеристики Опис товару

Забрати з магазину

Безкоштовно

Кур'єр Artline

100 грн

Нова пошта

Згідно тарифів перевізника

Кур'єр Нова пошта

Згідно тарифів перевізника

Умови оплати

Гарантія та сервіс

Опис Модуль керування Dyness BMS для STACK314 (SBDU200-314)

DYNESS · STACK314 · BMS

DYNESS BMS ДЛЯ STACK314 (SBDU200-314)

Централізоване керування високовольтною батарейною баштою

Керуючий модуль контролює роботу батарейного стека, відстежує ключові параметри, підтримує балансування та захисні алгоритми, а також забезпечує зв’язок системи із сумісним інвертором через CAN/RS485.

КЛЮЧОВІ ПАРАМЕТРИ BMS

Архітектура для масштабованої високовольтної системи

134–876 В

діапазон системи

3–15

модулів у башті

ДО 12

башт паралельно

CAN / RS485

інтерфейси зв’язку

30 КГ

маса модуля

Центр керування баштою

BMS, ЯКА ТРИМАЄ ВЕСЬ СТЕК ПІД КОНТРОЛЕМ

Моніторинг, балансування та захист в одному модулі

SBDU200 встановлюється як керуючий вузол кожної башти STACK280/STACK314. Модуль контролює SOC, стежить за параметрами батарей і координує захист від аварійних режимів.

Централізована логіка допомагає підтримувати узгоджену роботу кількох батарейних модулів у складі єдиної високовольтної системи.

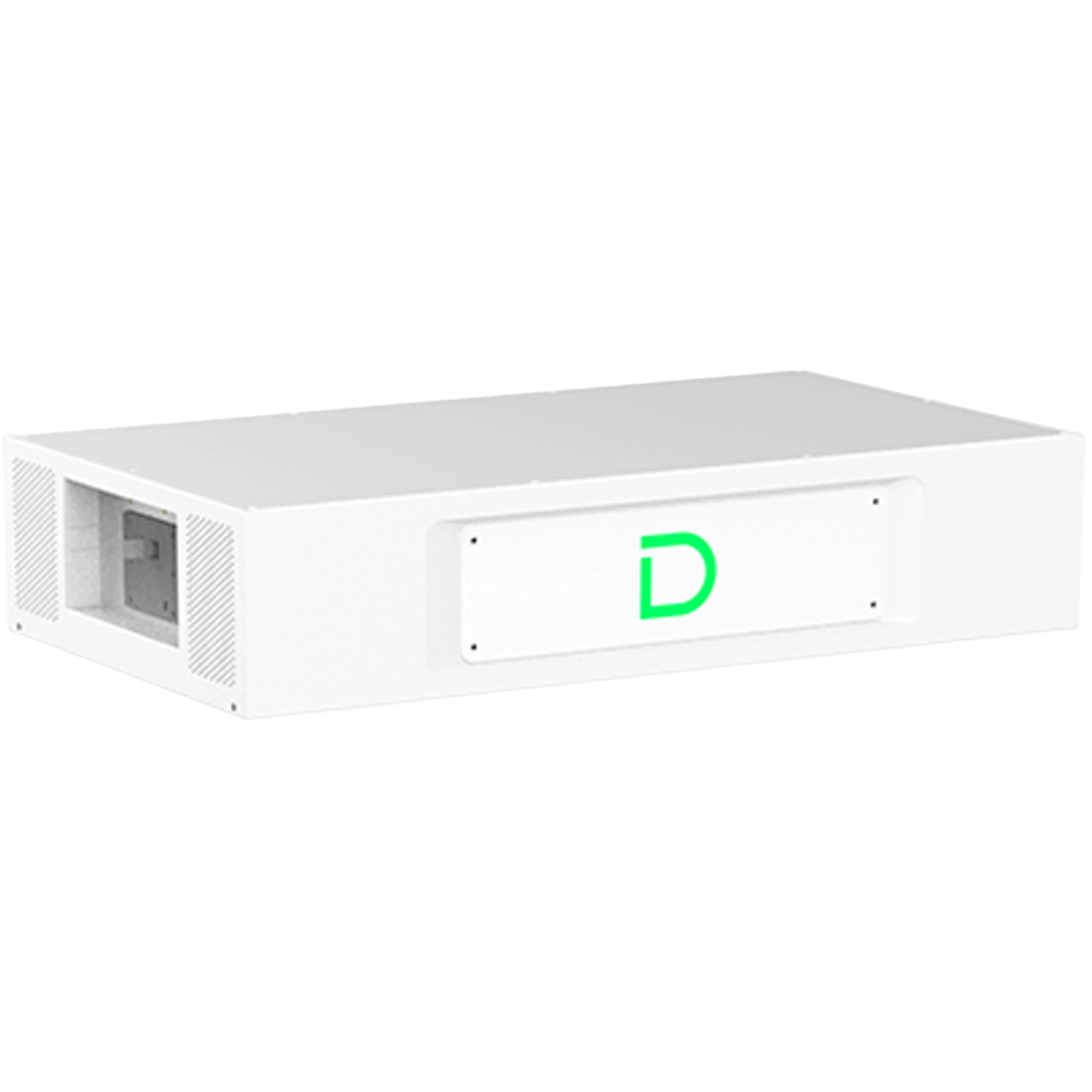

Dyness BMS SBDU200 для STACK314, фронтальний вигляд

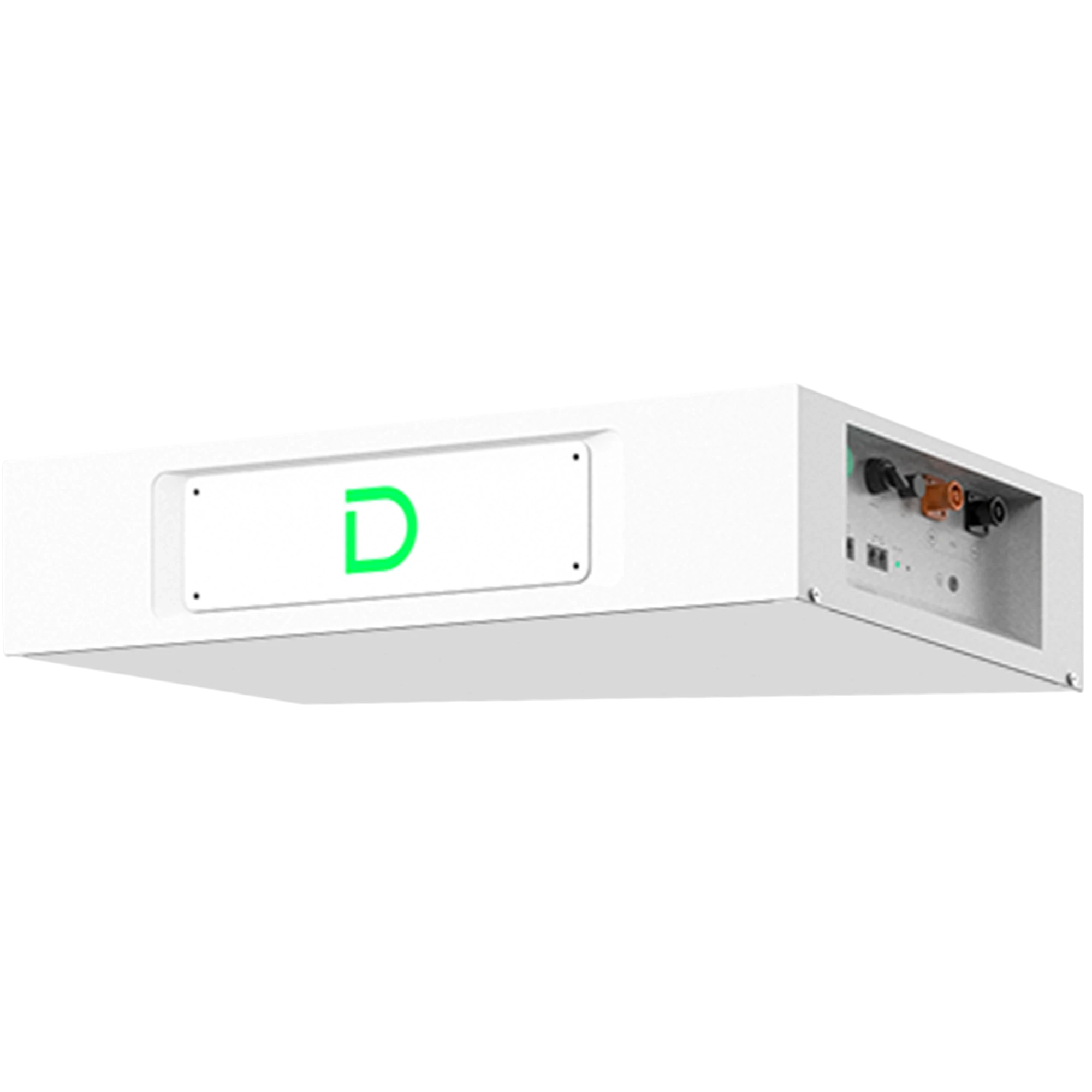

Роз’єми та інтерфейси Dyness BMS SBDU200

ЗВ’ЯЗОК З ІНВЕРТОРОМ І ЗАХИСТ СИСТЕМИ

CAN/RS485 для обміну робочими даними

BMS обмінюється даними із сумісним обладнанням і передає інформацію про стан батарейного стека. Система контролює заряд і розряд, температуру, струм і рівень заряду.

SOC-контроль

Контроль рівня заряду системи

Балансування

Узгоджена робота батарейних модулів

Захист

Контроль аварійних режимів

Висока напруга

Архітектура для C&I-систем зберігання

STACK314 У РІЗНИХ РАКУРСАХ

BMS інтегрується в модульну башту без зайвих кабельних з’єднань між батарейними модулями

3–15 модулів у башті

Конфігурація добирається відповідно до потрібної енергоємності проєкту.

Спрощене кабельне підключення

Stack-конструкція використовує з’єднання модулів без зовнішньої кабельної розводки між ними.

До 12 кластерів паралельно

Система масштабується разом зі зростанням потреб об’єкта.

КОНСТРУКЦІЯ ДЛЯ ПРОФЕСІЙНОЇ ЕНЕРГОСИСТЕМИ

Металевий корпус, зрозуміла інтеграція та робочий температурний діапазон

770×425×230

розміри модуля, мм

0…+50 °C

рекомендований заряд

−20…+50 °C

рекомендований розряд

МЕТАЛ

матеріал корпусу

STACK314 · C&I ENERGY STORAGE

ОДИН BMS-КОНТРОЛЕР У КОЖНІЙ БАШТІ

Від компактної конфігурації до масштабованого C&I-сховища

Офіційна платформа STACK314 підтримує 3–15 батарейних модулів у кластері, до 12 кластерів паралельно та системну енергоємність від 48,228 до 241,14 кВт·год на один кластер.

За максимального паралельного розширення загальна ємність системи може сягати 2,89 МВт·год.

FAQ

Для чого потрібен Dyness SBDU200 у системі STACK314? +

Це керуючий BMS-модуль башти. Він контролює стан батарейного стека, SOC, балансування та захисні режими, а також забезпечує обмін даними із сумісним інвертором.

Скільки батарейних модулів підтримує одна башта? +

Для STACK314 офіційно передбачено від 3 до 15 батарейних модулів в одному кластері.

Чи можна об’єднувати кілька башт? +

Так. Платформа підтримує паралельну роботу до 12 кластерів, що дає змогу розширювати систему зі зростанням споживання.

Какие інтерфейси зв’язку используются? +

У характеристиках зазначені CAN і RS485. Ці інтерфейси використовуються для обміну даними всередині енергосистеми та зв’язку із сумісним обладнанням.

Це окрема акумуляторна батарея? +

Ні. SBDU200 є модулем керування. Для повноцінної системи потрібні відповідні батарейні модулі STACK280/STACK314 та інші штатні компоненти башти.

DYNESS · STACK314 · BMS

DYNESS BMS ДЛЯ STACK314 (SBDU200-314)

Централізоване керування високовольтною батарейною баштою

Керуючий модуль контролює батарейний стек, підтримує балансування та захисні алгоритми й забезпечує зв’язок із сумісним інвертором через CAN/RS485.

КЛЮЧОВІ ПАРАМЕТРИ BMS

Архітектура для масштабованої високовольтної системи

134–876 В

діапазон системи

3–15

модулів у башті

ДО 12

кластерів паралельно

CAN / RS485

інтерфейси зв’язку

30 КГ

маса модуля

BMS, ЯКА ТРИМАЄ СТЕК ПІД КОНТРОЛЕМ

Моніторинг, балансування та захист в одному модулі

SBDU200 встановлюється як керуючий вузол башти STACK280/STACK314. Модуль контролює SOC, параметри батарей і захист від аварійних режимів.

ЗВ’ЯЗОК З ІНВЕРТОРОМ І ЗАХИСТ

CAN/RS485 для обміну робочими даними

BMS передає дані про стан батарейного стека сумісному обладнанню та контролює заряд, розряд, температуру, струм і рівень заряду.

STACK314 У РІЗНИХ РАКУРСАХ

Модульна башта без зайвої зовнішньої кабельної розводки

3–15 модулів

Конфігурація відповідно до потрібної енергоємності.

Stack-з’єднання

Модулі з’єднуються без зовнішньої кабельної розводки між ними.

До 12 кластерів

Паралельне розширення зі зростанням потреб об’єкта.

МАСШТАБОВАНА C&I-СИСТЕМА

Один BMS-контролер у кожній башті

STACK314 підтримує 3–15 батарейних модулів у кластері та до 12 кластерів паралельно. Енергоємність одного кластера становить від 48,228 до 241,14 кВт·год, а за максимального розширення система може сягати 2,89 МВт·год.

770×425×230

мм

−20…+50 °C

розряд

FAQ

Для чого потрібен Dyness SBDU200 у системі STACK314? +

Це керуючий BMS-модуль башти: він контролює стан батарейного стека, SOC, балансування, захисні режими та обмін даними із сумісним інвертором.

Скільки батарейних модулів підтримує одна башта? +

Для STACK314 передбачено від 3 до 15 батарейних модулів в одному кластері.

Чи можна об’єднувати кілька башт? +

Так. Платформа підтримує паралельну роботу до 12 кластерів.

Які інтерфейси зв’язку використовуються? +

CAN і RS485 для обміну даними всередині енергосистеми та зв’язку із сумісним обладнанням.

Це окрема акумуляторна батарея? +

Ні. SBDU200 є модулем керування та працює разом із відповідними батарейними модулями STACK280/STACK314.

Показати повністю

Характеристики Модуль керування Dyness BMS для STACK314 (SBDU200-314)

Артикул: SBDU200-314
Код: 00000
Бренд: Dyness
Сумісні станції: Dyness STACK314
Тип батареї Тип батареї Низьковольтні батареї, зазвичай з напругою до 48 Вольт, використовуються в менш потужних системах, таких як побутові пристрої чи сонячні системи для невеликих будинків. Вони забезпечують стабільну роботу та прості у використанні. Високовольтні батареї мають напругу вище 100 Вольт і часто застосовуються в промислових чи транспортних системах, де потрібна висока потужність та ефективність. Вони дозволяють зменшити втрати енергії при передачі та підвищують продуктивність систем.: Високовольтна
Діапазон робочої напруги: 134.4-864 V
Зарядний струм (макс.) Зарядний струм (макс.) Зарядний струм в акумуляторних батареях визначає максимальну силу струму, яку можна безпечно подавати на батарею під час зарядки. Вимірюється в амперах (A) і впливає на швидкість зарядки. Чим вищий допустимий зарядний струм, тим швидше можна зарядити батарею.: 200 A
Рекомендований струм розряду: 140 A
Струм відключення (макс.): 200 A
Тип клем: Proprietary
Режим охолодження: Активне
Рекомендована робоча температура заряду: -20°C - +60°C
Рекомендована робоча температура розряду: -20°C - +60°C
Рекомендована температура зберігання: 0℃ - +55℃
Матеріал корпусу: Метал
Додатковий опціонал/можливості: CAN/RS485
Комплектація: BDU 1 шт., база для BDU 1 шт., кріпильні кронштейни 2 шт., розпірні болти M6x80 2 шт., розпірні болти M12x100 2 шт., CAN-резистор RJ45-CAN-120 1 шт., гвинти M5x30 4 шт., клеми OT4-6 2 шт., кабель зв'язку з інвертором CAN RJ45 2 м 1 шт., кабель зв'язку з інвертором RS485 RJ45 2 м 1 шт., силовий кабель "+" UL10269 50 мм² 2050 мм 1 шт., силовий кабель "-" UL10269 50 мм² 2050 мм 1 шт., гарантійний талон, лист клієнту, пакувальний лист, короткий посібник зі встановлення
Розміри товару (без пакування), мм: 160х425х770
Вага (без упакування), кг: 20
Гарантія: 60 міс.

*Характеристики та комплектація товару можуть змінюватися виробником без попередження.
