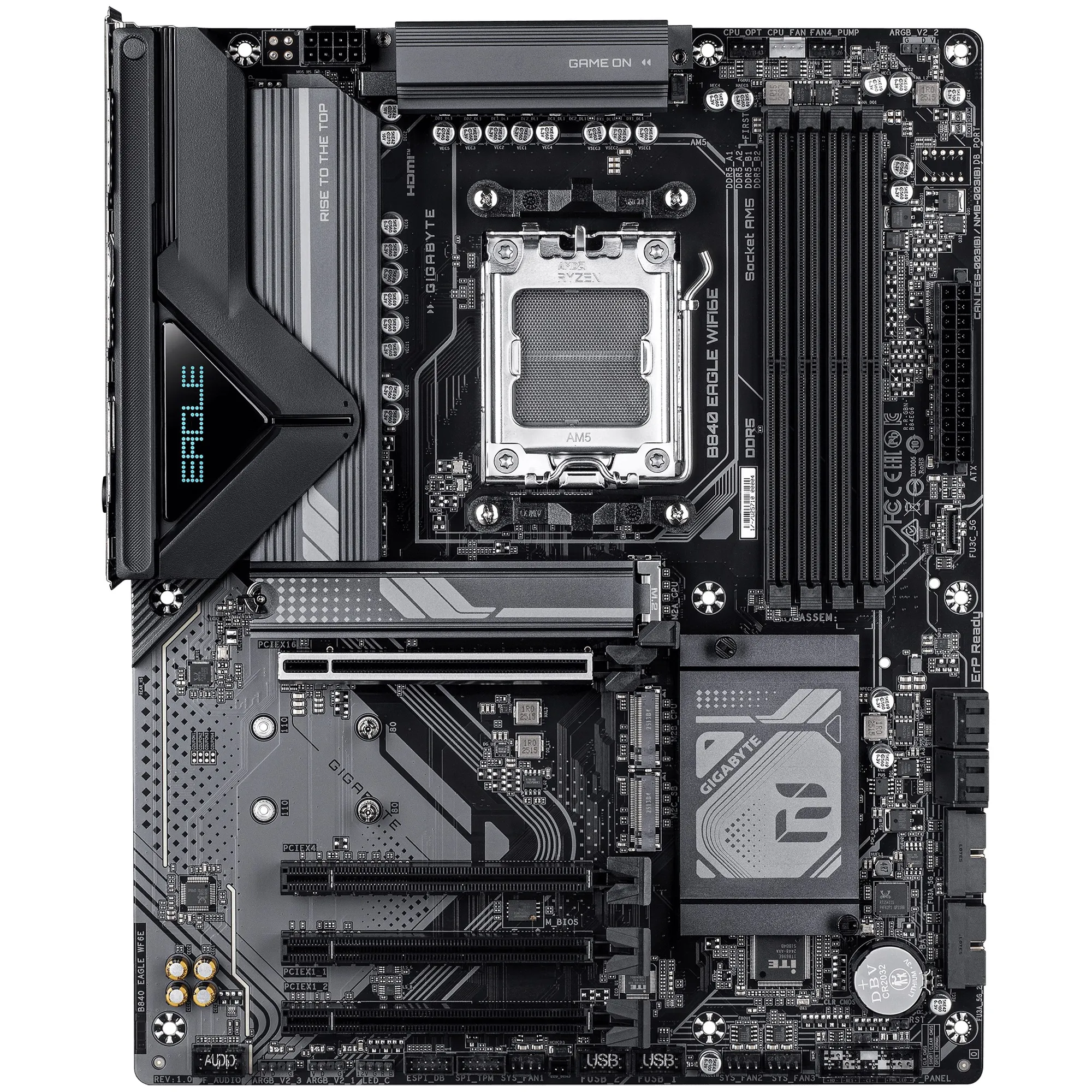

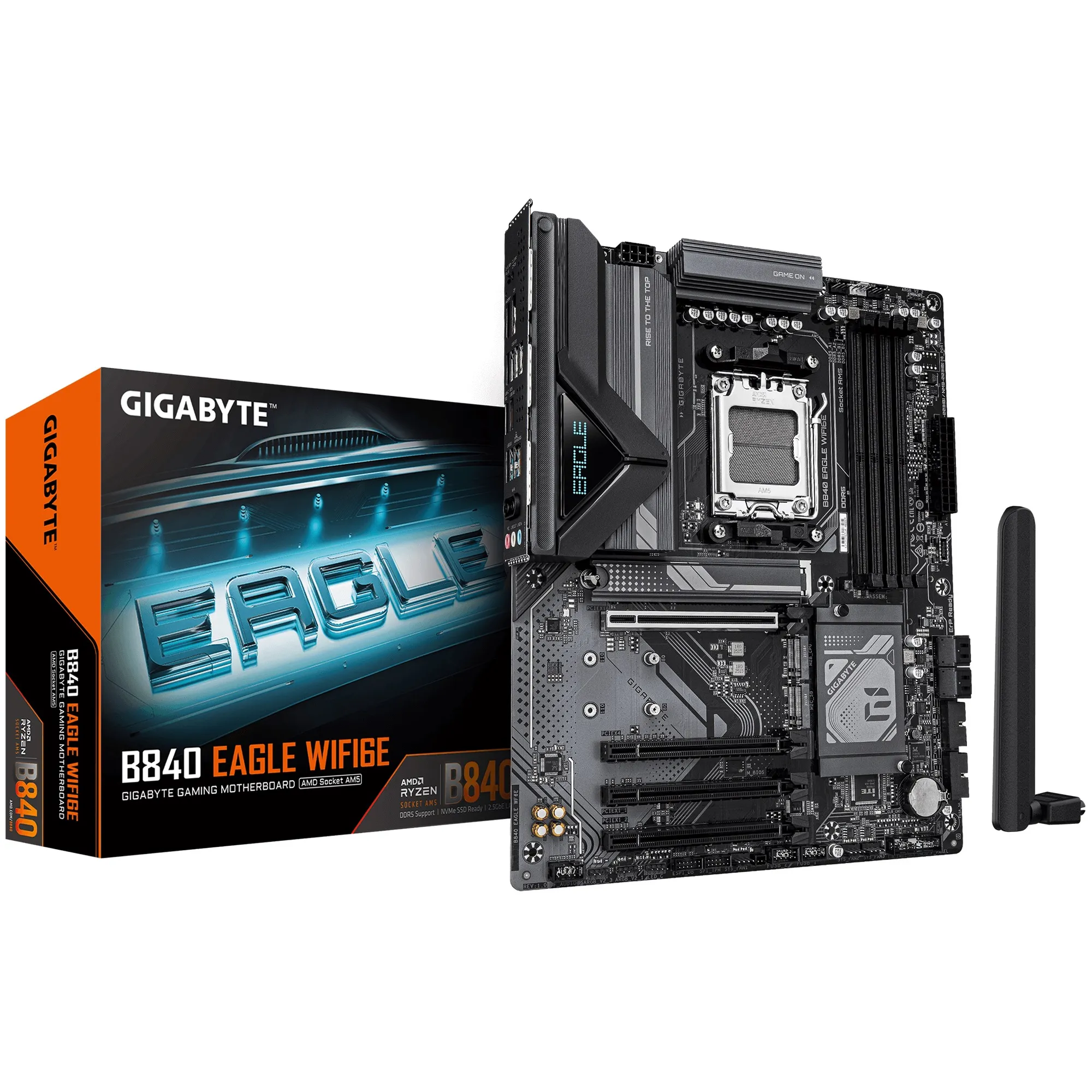

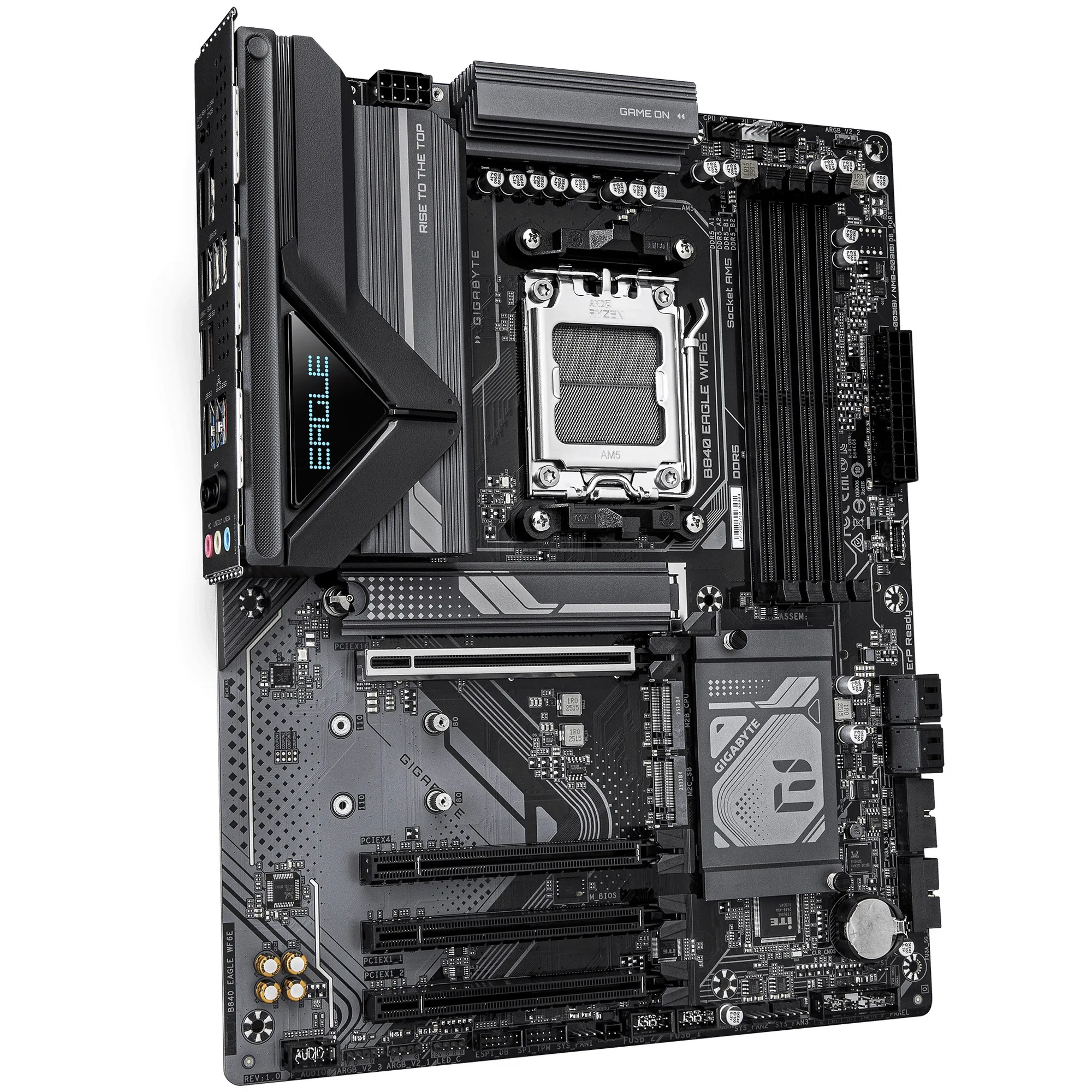

Артикул

B840 EAGLE WF6E

Код

00-00094267

Бренд

GIGABYTE

Інтерфейс M.2

Інтерфейс M.2

Інтерфейси M.2 і mSATA призначені для SSD, а PCI Express x1 і PCI — для підключення адаптерів та інших пристроїв. Інтерфейс M.2 може підтримувати як SATA, так і PCI-E. Якщо на платі є два або більше роз'ємів M.2 (PCI-E), це дозволяє підключати кілька пристроїв одночасно. Стандарт NVMe, що використовує M.2, розкриває весь потенціал SSD, завдяки використанню шини PCI Express.

M.2 PCIe 4.0

M.2 PCIe 3.0

Тип та слоти пам'яті

DDR5 (4 шт.)

Призначення

Призначення

Материнська плата оптимізована під певні типи завдань, що визначає її загальну спеціалізацію. Водночас поділ за цим показником часто умовний, оскільки моделі з подібними характеристиками можуть належати до різних категорій. Проте інформація про спеціалізацію значно полегшує процес вибору.

Для геймерів

Формфактор

Формфактор

Форм-фактор материнської плати визначає її розміри, кількість слотів для пам'яті та інших компонентів, а також сумісність із корпусами. Найпоширенішими є ATX (305x244 мм) і microATX (244x244 мм), причому ширина може змінюватися. Компактні mini-ITX (170x170 мм) набувають популярності для малих ПК, а Thin Mini-ITX з низькопрофільними елементами підходять для моноблоків. Великі материнські плати випускаються у форматах EATX і XL-ATX для потужних систем. Багато форм-факторів сумісні між собою: наприклад, mini-ITX можна встановлювати в ATX-корпуси.

ATX

Сокет (Socket)

AMD AM5

Кількість сокетів CPU

Кількість сокетів CPU

Тип роз'єму процесора визначає сумісність з материнською платою. Наприклад, процесори з роз'ємом Socket 1700 підходять лише для материнських плат із таким самим роз'ємом. Важливо заздалегідь перевіряти сумісність компонентів перед покупкою.

1

Чипсет

Чипсет

Чипсет — це набір схем, які забезпечують взаємодію компонентів комп'ютера. Він складається з двох частин: північного моста, що відповідає за обмін даними між процесором, пам'яттю та графікою, і південного, який керує іншими компонентами. Характеристики північного моста визначають продуктивність всієї системи, тому саме його назву використовують для позначення чипсета. Це знання корисне при створенні спеціалізованих систем. До списку входять найпопулярніші чипсети Intel та AMD, які широко застосовуються в сучасних материнських платах.

AMD B840

Охолодження

Охолодження

Охолодження для SSD M.2, вбудоване в материнську плату, допомагає підтримувати високу продуктивність, запобігаючи перегріву. SSD через інтерфейс M.2 можуть сильно нагріватися, тому зазвичай використовуються прості радіатори, які достатньо ефективні. Активне охолодження, яке працює за допомогою вентиляторів, також зменшує навантаження на материнські плати без зовнішніх кулерів. Радіатор VRM, що охолоджує модуль регулювання напруги, особливо важливий для потужних процесорів, оскільки він захищає від перегріву. Теплові трубки, які переносять тепло за допомогою випаровування рідини, забезпечують додаткову ефективність охолодження. Водяне охолодження використовується у високопродуктивних системах, де стандартні методи недостатні.

Пасивне

Оперативна пам'ять

4xDIMM / Max. 256GB / up to DDR5 8200(O.C.) MHz / Dual Channel Memory

Відео інтерфейси

1 x DisplayPort

1 x HDMI

Підключення накопичувачів

Підключення накопичувачів

При виборі материнської плати важливо враховувати наявність інтерфейсних роз'ємів. Для підключення накопичувачів використовуються SATA, SATA 3.0 і SATA Express. Інтерфейси M.2 і mSATA призначені для SSD, а PCI Express x1 і PCI — для підключення адаптерів та інших пристроїв. SATA 3 забезпечує швидкість передачі даних до 600 МБ/с, однак для швидкісних SSD краще використовувати M.2 або U.2. Інтерфейс M.2 може підтримувати як SATA, так і PCI-E. Якщо на платі є два або більше роз'ємів M.2 (PCI-E), це дозволяє підключати кілька пристроїв одночасно. Стандарт NVMe, що використовує M.2, розкриває весь потенціал SSD, завдяки використанню шини PCI Express.

3 x M.2 slots

4 x SATA 6Gb/s ports

Мережеві інтерфейси

1 x Realtek 2.5Gb Ethernet

Realtek Wi-Fi 6E RTL8852CE

Слоти плат розширення

1 x PCIe 4.0 x16 (x16/x8/x4 mode)

1 x PCIe 3.0 x16 (x4 mode)

2 x PCIe 3.0 x16 (x1 mode)

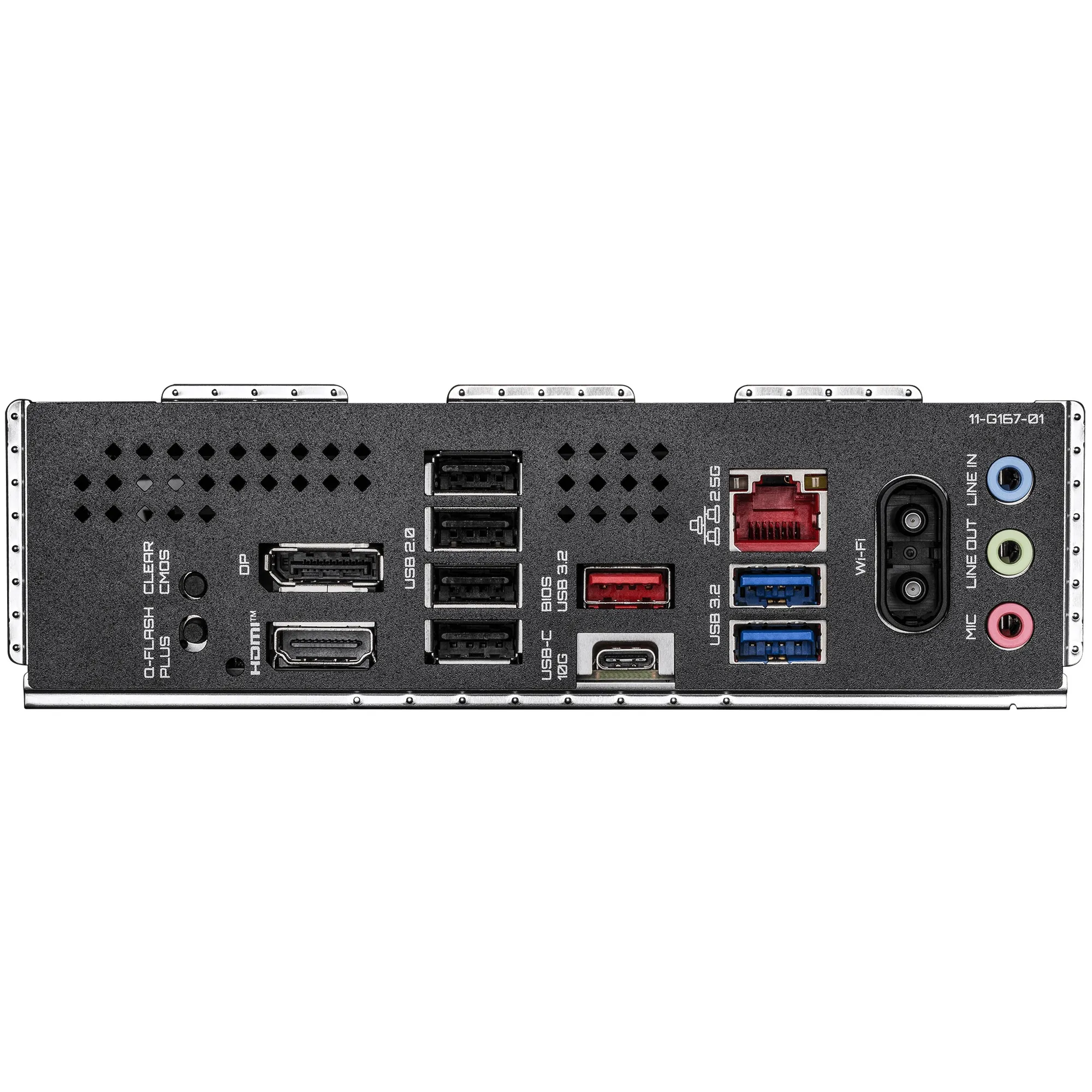

Роз'єми на задній панелі

1 x HDMI

1 x Q-Flash Plus button

3 x Audio jacks

2 x antenna connectors (2T2R)

1 x RJ-45

2 x USB 3.2 Gen 1 Type-A

1 x USB 3.2 Gen 2 Type-A

1 x USB 3.2 Gen 2 Type-C

1 x DisplayPort

1 x Clear CMOS button

Інтегроване аудіо

Інтегроване аудіо

Вбудована звукова карта є частиною материнської плати, і хоча не всі моделі забезпечують однакову якість звуку, деякі з них пропонують прогресивні рішення з багатоканальним «об'ємним» звучанням та інструментами для покращення звуку. Такі аудіокарти особливо важливі для геймерських ПК, мультимедійних систем і комп'ютерів для обробки звуку. Однак для професійної роботи можливостей навіть найкращих вбудованих рішень може бути недостатньо.

Realtek 7.1-Channel

Роз'єми живлення

1 x 8-pin 12V Power

1 x 24-pin Main Power

Додатковий опціонал/можливості

Функція Smart Fan 6

Радіатор на слоті M.2

Підтримка технології RGB Fusion та сумісних пристроїв

Мережевий LAN 2.5G Ethernet

Вбудований модуль Wi-Fi 6E

Підтримка стандарту DDR5

Роз'єм M.2 для підключення накопичувачів

Комплектація

Упаковка

Посібник користувача

Материнська плата

Розміри товару (без упаковки), мм

305x244

Країна реєстрації бренду

Тайвань

Гарантія

36 міс.

Колір

Чорний

*Характеристики та комплектація товару можуть змінюватися виробником без попередження.
