BMS для батарей Solis FlexCore-ID 200-1000Vdc 250A (FlexCore-ID-CB250A)

86040 ₴

Купити BMS для батарей Solis FlexCore-ID 200-1000Vdc 250A (FlexCore-ID-CB250A) - фото 2

Ключові особливості

                BMS для батарей Solis FlexCore-ID 200-1000Vdc 250A (FlexCore-ID-CB250A) / Високовольтна / 250 A / 60 міс. / FlexCore-ID-CB250A

BMS для батарей Solis FlexCore-ID 200-1000Vdc 250A (FlexCore-ID-CB250A) / Високовольтна / 250 A / 60 міс. / FlexCore-ID-CB250A

Всі характеристики Опис товару

BMS для батарей Solis FlexCore-ID 200-1000Vdc 250A (FlexCore-ID-CB250A)

В наявності

Артикул:

FlexCore-ID-CB250A

FlexCore-ID-CB250A

Залишити відгук

Код: 00-00095667

00-00095667

86040 ₴

Приватбанк

Монобанк

Сенс

ОТП Банк

ПУМБ

A-Банк

Ключові особливості

                BMS для батарей Solis FlexCore-ID 200-1000Vdc 250A (FlexCore-ID-CB250A) / Високовольтна / 250 A / 60 міс. / FlexCore-ID-CB250A

BMS для батарей Solis FlexCore-ID 200-1000Vdc 250A (FlexCore-ID-CB250A) / Високовольтна / 250 A / 60 міс. / FlexCore-ID-CB250A

Всі характеристики Опис товару

Забрати з магазину

Безкоштовно

Нова пошта

Згідно тарифів перевізника

Кур'єр Нова пошта

Згідно тарифів перевізника

Умови оплати

Гарантія та сервіс

Опис BMS для батарей Solis FlexCore-ID 200-1000Vdc 250A (FlexCore-ID-CB250A)

SOLIS STORAGE / FLEXCORE-ID CONTROL

FLEXCORE-ID-CB250A
ІНТЕЛЕКТУАЛЬНИЙ КОНТРОЛЬ ЕНЕРГІЇ

Високовольтний BMS-контролер для акумуляторних систем Solis

Solis FlexCore-ID-CB250A – високовольтний блок керування батареями, розроблений для модульних систем накопичення енергії FlexCore-ID. Він контролює стан акумуляторного кластера, керує процесами заряду та розряду й забезпечує взаємодію батарей із сумісним інверторним обладнанням.

250 А 200–1000 В DC FlexCore-ID

HIGH VOLTAGE BATTERY MANAGEMENT

КОНТРОЛЬ ВИСОКОВОЛЬТНОЇ СИСТЕМИ

Ключові технічні можливості FlexCore-ID-CB250A

250 А

максимальний струм контролера

200–1000 В

діапазон DC за специфікацією ARTLINE

3–13

акумуляторних модулів у кластері

кластерів у паралельній системі

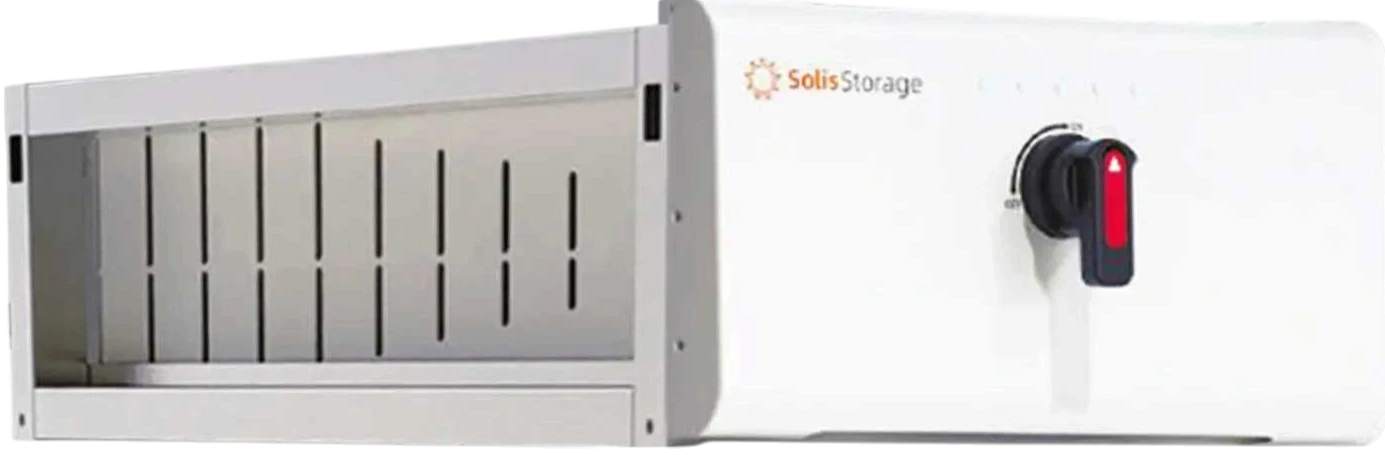

Високовольтний блок керування BMS Solis FlexCore-ID-CB250A

SOLIS STORAGE / CONTROL BOX

ЦЕНТР КЕРУВАННЯ АКУМУЛЯТОРНИМ КЛАСТЕРОМ

Контроль батарей, високовольтна комутація та захист

FlexCore-ID-CB250A встановлюється у складі акумуляторного стека Solis та поєднує функції контролю акумуляторних модулів, керування високовольтним колом і взаємодії з інвертором.

BMS отримує дані про стан батарей, контролює допустимі режими роботи та допомагає своєчасно реагувати на відхилення параметрів. Це особливо важливо для систем комерційного й промислового накопичення електроенергії.

Металевий корпус і штатні роз'єми призначені для інтеграції із сумісними компонентами платформи FlexCore-ID.

CONTROL / COMMUNICATION / PROTECTION

КЛЮЧОВІ ФУНКЦІЇ ІНТЕЛЕКТУАЛЬНОГО КЕРУВАННЯ

BMS

Моніторинг стану батарей

Контроль параметрів акумуляторних модулів, виявлення нештатних режимів та узгоджена робота батарей усередині високовольтного кластера.

CAN / LAN

Обмін даними із системою

Підтримка комунікаційних інтерфейсів CAN, LAN, 4G та Wi-Fi для взаємодії із сумісним обладнанням й організації моніторингу.

Захист

Керування силовим колом

Контролер забезпечує комутацію та захисні функції акумуляторного кластера, підтримуючи безпечні умови заряду та розряду.

STACKABLE BATTERY ARCHITECTURE

ШТАТНИЙ ЕЛЕМЕНТ СИСТЕМИ FLEXCORE-ID

Встановлення над акумуляторними модулями

Control Box FlexCore-ID-CB250A розміщується у верхній частині акумуляторного стека, об'єднуючи послідовно підключені модулі BAT20kWh у керований акумуляторний кластер.

Конструкція FlexCore-ID дозволяє сформувати один стек із 3–13 акумуляторних модулів. За енергоємності кожного модуля близько 20,09 кВт·год сумарний запас енергії становить приблизно 60–261 кВт·год.

20,09

кВт·год на один BAT20kWh

60–261

кВт·год на один кластер

На зображенні показана зібрана система FlexCore-ID. Контролер розташований у верхній частині стека.

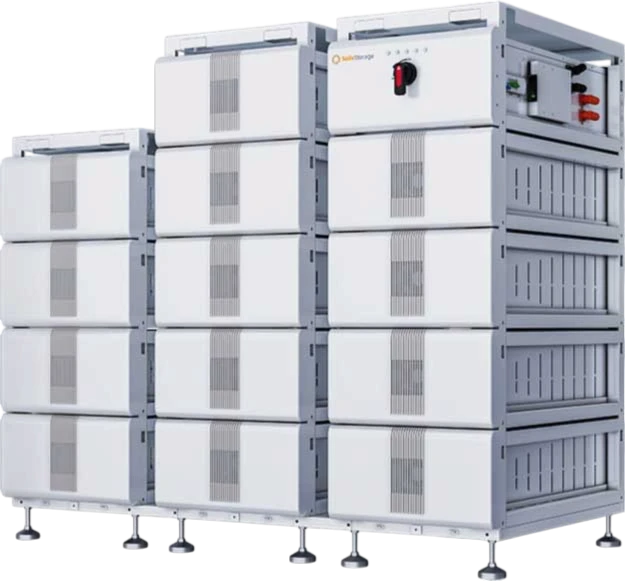

Solis FlexCore-ID, акумуляторні стеки з високовольтним блоком керування

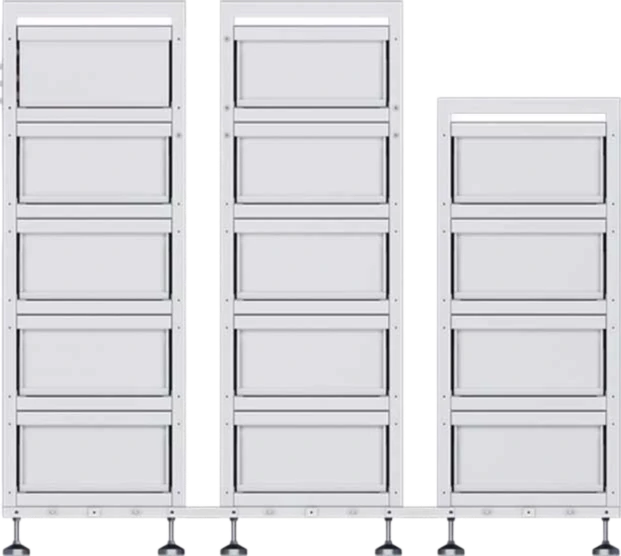

Задня сторона акумуляторних стеків Solis FlexCore-ID

SYSTEM INTEGRATION / HIGH VOLTAGE

ПРОФЕСІЙНА ІНТЕГРАЦІЯ ТА КЕРУВАННЯ

Контроль високовольтного кола та передавання даних

Контролер розроблений спеціально для платформи FlexCore-ID. У складі відповідного акумуляторного кластера він забезпечує високовольтну комутацію, передавання робочих даних і взаємодію із сумісним гібридним інвертором Solis.

Для зібраної системи FlexCore-ID передбачені внутрішнє розміщення, захист IP20 та інтелектуальне повітряне охолодження. Монтаж високовольтних з'єднань повинен виконувати кваліфікований фахівець відповідно до інструкції виробника.

157 А

рекомендований струм кластера

IP20

захист зібраної системи

SOLIS STORAGE / SCALABLE SOLUTION

ЄДИНА АРХІТЕКТУРА ДЛЯ ВЕЛИКИХ СИСТЕМ НАКОПИЧЕННЯ

Від одного акумуляторного кластера до масштабованого енергетичного комплексу

Платформа FlexCore-ID підтримує паралельне об'єднання до шести сумісних акумуляторних кластерів. Такий підхід дозволяє збільшувати сумарний енергетичний резерв системи приблизно до 1,56 МВт·год відповідно до проєктної конфігурації. Кожен кластер використовує власний блок керування.

До 6

паралельних кластерів

≈1,56 МВт·год

сумарна енергія системи

60 міс.

гарантія ARTLINE на BMS

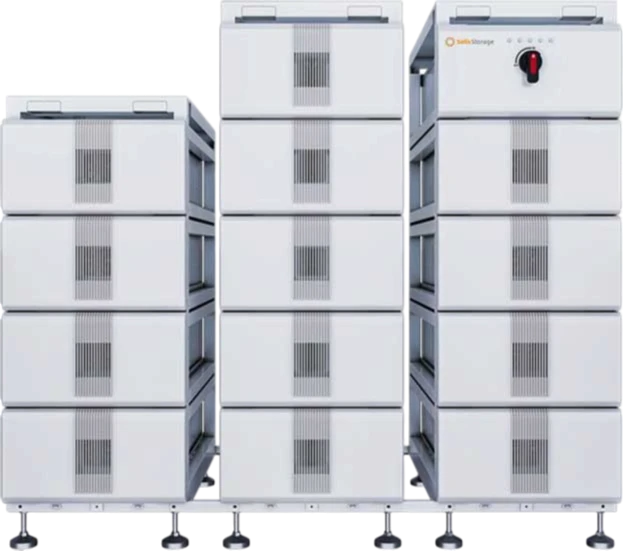

Варіанти акумуляторних кластерів Solis FlexCore-ID із блоками керування

ПОШИРЕНІ ЗАПИТАННЯ

Для чого призначений Solis FlexCore-ID-CB250A?

Це високовольтний блок керування батареями для системи FlexCore-ID. Він контролює роботу акумуляторного кластера, забезпечує високовольтну комутацію та обмін даними із сумісним обладнанням.

Який максимальний струм підтримує контролер?

Максимальний струм блока керування становить 250 А. Рекомендований струм заряду та розряду акумуляторного кластера FlexCore-ID – 157 А. Максимальна межа контролера не означає, що батарейні модулі слід постійно експлуатувати за струму 250 А.

З якими акумуляторами сумісний CB250A?

Контролер призначений для штатних акумуляторних модулів Solis FlexCore-ID-BAT20kWh у складі системи FlexCore-ID. Підключення інших батарей потребує офіційно підтвердженої сумісності.

Скільки акумуляторних модулів може обслуговувати одна BMS?

Один контролер використовується у складі кластера з 3–13 послідовно з'єднаних модулів BAT20kWh. Номінальна енергоємність такого кластера становить приблизно 60–261 кВт·год.

Які інтерфейси зв'язку передбачені?

Виробник зазначає CAN, LAN, 4G та Wi-Fi. Вони використовуються для комунікації у складі системи накопичення, налаштування й моніторингу відповідно до сумісності обладнання.

Чи можна використовувати контролер окремо від батарей?

Ні. FlexCore-ID-CB250A не є акумулятором або інвертором. Він виконує функції керування та захисту у складі сумісного акумуляторного кластера.

Які умови встановлення та гарантія?

Контролер призначений для розміщення у складі внутрішньої стекової системи FlexCore-ID. Розміри блока за документацією виробника – 532 × 350 × 1000 мм. Гарантія, зазначена ARTLINE, становить 60 місяців.

Solis FlexCore-ID, акумуляторний стек із високовольтним BMS-контролером

SOLIS STORAGE / FLEXCORE-ID CONTROL

FLEXCORE-ID-CB250A

Інтелектуальний контроль високовольтної батареї

Solis FlexCore-ID-CB250A – BMS-контролер для модульної системи накопичення енергії FlexCore-ID. Пристрій контролює стан акумуляторного кластера, керує високовольтним колом і забезпечує взаємодію батарей із сумісним інвертором.

250 А

200–1000 В DC

КОНТРОЛЬ ВИСОКОВОЛЬТНОЇ СИСТЕМИ

250 А

максимальний струм BMS

200–1000 В

діапазон DC за ARTLINE

3–13

модулів у кластері

До 6

паралельних кластерів

Високовольтний BMS Solis FlexCore-ID-CB250A

ЦЕНТР КЕРУВАННЯ АКУМУЛЯТОРНИМ КЛАСТЕРОМ

Моніторинг, комутація та захист

Control Box встановлюється у складі стека FlexCore-ID. BMS збирає робочі дані акумуляторних модулів, контролює допустимі режими заряду та розряду й керує силовою частиною високовольтного кластера.

Штатні підключення розраховані на інтеграцію із сумісними акумуляторними блоками BAT20kWh та обладнанням системи Solis.

ТЕХНОЛОГІЇ ІНТЕЛЕКТУАЛЬНОГО КЕРУВАННЯ

BMS

Контроль стану батарей

Моніторинг робочих параметрів, визначення відхилень і координація акумуляторних модулів в одному кластері.

CAN / LAN

Обмін даними

Комунікаційні технології CAN, LAN, 4G і Wi-Fi для взаємодії із сумісним обладнанням та моніторингу системи.

Захист

Керування силовим колом

Високовольтна комутація та захисні функції підтримують коректні режими роботи акумуляторного кластера.

Система Solis FlexCore-ID із блоком керування над акумуляторними модулями

ШТАТНИЙ ЕЛЕМЕНТ FLEXCORE-ID

Керування акумуляторним стеком

Контролер CB250A встановлюється у верхній частині стека й об'єднує послідовно підключені модулі BAT20kWh у керовану високовольтну систему.

В одному кластері використовується від 3 до 13 модулів. Конфігурація дозволяє формувати запас енергії приблизно від 60 до 261 кВт·год залежно від кількості акумуляторних блоків.

3–13

модулів у стеку

60–261

кВт·год у кластері

Задня частина акумуляторної системи Solis FlexCore-ID

ПРОФЕСІЙНА ІНТЕГРАЦІЯ

Контроль напруги та обмін даними

CB250A працює у складі високовольтної платформи FlexCore-ID. Для зібраної системи передбачені внутрішнє розміщення, захист IP20 та повітряне охолодження. Монтаж повинен виконувати кваліфікований фахівець.

157 А

рекомендований струм кластера

IP20

захист системи

Варіанти комплектації систем Solis FlexCore-ID

МАСШТАБУВАННЯ СИСТЕМИ

До шести паралельних кластерів

Платформа FlexCore-ID допускає об'єднання до шести сумісних акумуляторних кластерів. За максимальної конфігурації сумарний резерв може сягати приблизно 1,56 МВт·год. Для кожного кластера передбачений окремий блок керування.

≈1,56

МВт·год у максимальній системі

60 міс.

гарантія ARTLINE на BMS

ПОШИРЕНІ ЗАПИТАННЯ

Для чого потрібен FlexCore-ID-CB250A?

Контролер керує роботою високовольтного акумуляторного кластера FlexCore-ID, забезпечує комутацію та обмін даними із сумісним обладнанням.

Який струм підтримує BMS?

Максимальний струм контролера – 250 А. Рекомендований робочий струм акумуляторного кластера – 157 А. Ці значення не слід ототожнювати.

Які акумулятори сумісні?

Штатні модулі Solis FlexCore-ID-BAT20kWh. Сумісність з іншими акумуляторами необхідно підтверджувати окремо.

Скільки модулів обслуговує одна BMS?

Один контролер керує кластером із 3–13 сумісних акумуляторних модулів.

Які інтерфейси передбачені?

CAN, LAN, 4G та Wi-Fi для обміну даними й моніторингу відповідно до вимог сумісного обладнання.

Чи можна використовувати CB250A без батарей?

Ні. Це блок керування, а не накопичувач енергії чи інвертор. Він призначений для роботи у складі системи FlexCore-ID.

Які розміри та гарантія?

Розміри контролера за документацією Solis – 532 × 350 × 1000 мм. Гарантія ARTLINE – 60 місяців.

Показати повністю

Характеристики BMS для батарей Solis FlexCore-ID 200-1000Vdc 250A (FlexCore-ID-CB250A)

Артикул: FlexCore-ID-CB250A
Код: 00-00095667
Бренд: SolisStorage
Тип батареї Тип батареї Низьковольтні батареї, зазвичай з напругою до 48 Вольт, використовуються в менш потужних системах, таких як побутові пристрої чи сонячні системи для невеликих будинків. Вони забезпечують стабільну роботу та прості у використанні. Високовольтні батареї мають напругу вище 100 Вольт і часто застосовуються в промислових чи транспортних системах, де потрібна висока потужність та ефективність. Вони дозволяють зменшити втрати енергії при передачі та підвищують продуктивність систем.: Високовольтна
Зарядний струм (макс.) Зарядний струм (макс.) Зарядний струм в акумуляторних батареях визначає максимальну силу струму, яку можна безпечно подавати на батарею під час зарядки. Вимірюється в амперах (A) і впливає на швидкість зарядки. Чим вищий допустимий зарядний струм, тим швидше можна зарядити батарею.: 250 A
Рекомендований струм розряду: 250 A
Струм відключення (макс.): 250 A
Тип клем: Proprietary
Матеріал корпусу: Метал
Комплектація: Модуль керування
: Інструкція
Розміри товару (без пакування), мм: 350x532x1000
Вага (без упакування), кг: 60
Гарантія: 60 міс.

*Характеристики та комплектація товару можуть змінюватися виробником без попередження.

Показати всі характеристики

Інструкції та документація для BMS для батарей Solis FlexCore-ID 200-1000Vdc 250A (FlexCore-ID-CB250A)

Технічна документація pdf 958 Kb
