Рабочая станция для расчетов собирается на основе задач, которые ей предстоит решать. В каждом конкретном случае компьютер применяет разные алгоритмы. Рассмотрим сборку рабочей станции на примере ПО последнего выпуска от производителя ANSYS.
Содержание:
- Как выбрать компьютер для ANSYS
- Видеокарта для ANSYS
- Процессор для ANSYS
- Оперативная память для ANSYS
- ПК для расчетов от компании Artline
Как выбрать компьютер для ANSYS
В списке ANSYS есть программы, не работающие без графического процессора (GPU). Если мощной видеокарты нет, расчеты будет невозможно осуществить. Самые доступные варианты – любые модели Quadro или Tesla, выпущенные в трех самых последних модификациях.
К программам ANSYS, работающим обязательно с видеокартами, относятся:
- Mechanical APDL – анализ механических и прочностных параметров.
- Fluent – расчет гидродинамических и теплообменных показателей.
- Polyflow – инструмент для решения задач, связанных с производством полимеров, стекла, других сложных веществ.
- EMIT – радиочастотные расчеты.
- HFSS – высокочастотный электромагнитный анализ.
- ICEPAK – инструмент для расчета температурного состояния электроники и компонентов.

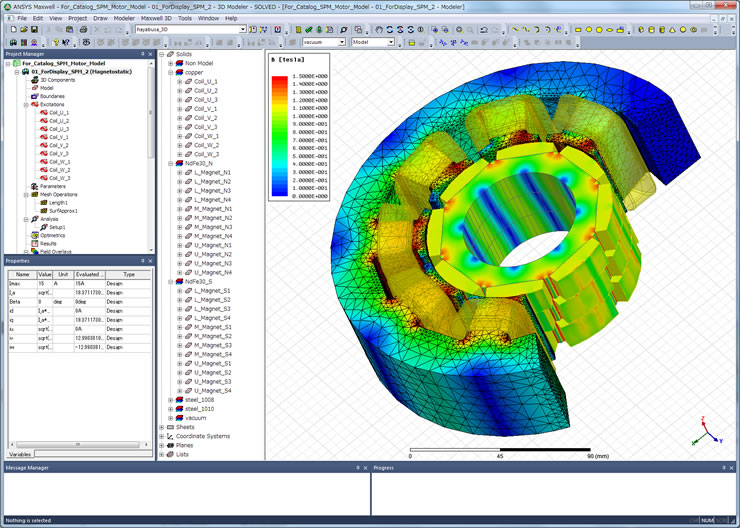

- Maxwell – расчеты для моделирования электромагнитного поля.
- Savant – анализ действующего состояния антенн, расположенных на крупных объектах.
Видеокарта для ANSYS
Профессиональные графические видеокарты Quadro RTX, выпущенные в трех последних модификациях, отличаются довольно большим объемом памяти. Они в большинстве случаев будут оптимальным выбором при сборке рабочей станции для расчетов. Особенно это касается анализа аэродинамических параметров моделей. Приличный объем памяти позволит наиболее точно произвести расчеты для больших проектов.
Процессор для ANSYS
Программы ANSYS, поддерживающие одновременную работу нескольких вычислительных процессов, способны взаимодействовать с различным количеством ядер. В основном эти программы тестируются на Intel. Если предстоят расчеты с сетками не более 10 миллионов элементов, хватит процессора Intel Core i9. Для работы с сетками большего объема может понадобиться AMD Ryzen Threadripper или рабочая станция на базе нескольких серверных процессоров Xeon (производитель не рекомендует использовать платы, на которых более двух сокетов. Важна частота процессора на каждое ядро, многопоточность лучше отключить, она негативно скажется на производительности.
Оперативная память для ANSYS
Для достижения максимальной производительности при работе с ANSYS, рекомендуем ставить ОЗУ в 2-х – 4-х канальный режим, тактовая частота ОЗУ также влияет на производительность. Рекомендуем оперативную память DDR4 с частотой от 3000 МГц и выше. Объем оперативной памяти должен быть равен 8 ГБ ОЗУ на каждое ядро процессора, допустим у вас 16-ти ядерный процессор на каждое ядро 8 ГБ ОЗУ получается 128 ГБ.
ПК для расчетов от компании Artline
| Рабочая станция ARTLINE WorkStation W77v07 – мощный 12 ядерный процессор AMD Ryzen 9 3900X 3.8-4.6Ghz вместе со специализированной видеокартой Quadro RTX 4000 8GB осуществляют комплексные расчеты. Этот ПК отлично подходит для ANSYS Mechanical APDL, Fluent, Polyflow, EMIT. Установлено 64 ГБ высокочастотной памяти DDR4-3200 с возможностью расширения. ПК обладает быстрой загрузкой системы, программ, данных благодаря 480GB M.2 NVME SSD и 2TB HDD. | |
| ARTLINE WorkStation W98v34 – самая дорогая рабочая станция для расчетов в магазине Artline. Превосходно подходит для расчетов с сетками более 10 миллионов элементов. Внутри 32 ядерный процессор AMD Ryzen Threadripper 3970X 3.7-4.5Ghz и специализированная видеокарта Quadro RTX 6000 24GB. Вместе этот тандем готов выполнить любые, даже самые сложные, расчеты в ANSYS Mechanical APDL, Fluent, Polyflow, EMIT, HFSS, ICEPAK, Maxwell, Savant. Оперативной памяти более чем достаточно – 128Gb DDR4-3200 Gaming, а два SATA накопителя объемом 1TB обеспечивают максимальную скорость загрузки. |
