Помилки при налаштуванні FPV-приймача, через які втрачається сигнал

FPV-приймач – це серце системи радіозв’язку дрона. Якщо він налаштований неправильно, сигнал може перериватися, слабшати або зовсім зникати. Багато пілотів стикаються з втратою зв’язку навіть із дорогими компонентами. Часто причина не у потужності чи бренді, а в неправильному монтажі, конфігурації або невідповідному середовищі. Ця стаття допоможе уникнути помилок під час налаштування FPV-приймача.

Зміст:

1. Що найчастіше порушують під час встановлення антен?
2. Помилки в живленні та заземленні
3. Неправильні налаштування протоколу, частоти та потужності
4. Помилки, пов’язані з фізичним розташуванням приймача на дроні
5. Актуальність змін, тенденцій і потреб
6. Таблиця порівняння характеристик приймачів
7. Як уникнути помилок: рекомендації
8. Де можна придбати FPV-приймач?

Що найчастіше порушують під час встановлення антен?

Правильне розміщення та тип антен мають першочергове значення. Помилки:

• антену приймача розташовують занадто близько до металевих частин рами, проводів VTX або ESC, що створює екранування чи наводки
• неправильна орієнтація (горизонтальна замість вертикальної і навпаки) призводить до того, що приймач і передавач «бачать» один одного гірше
• антену згинають, стискають, використовують дешеві елементи з поганою поляризацією – усе це послаблює сигнал

Помилки в живленні та заземленні

Якщо живлення нестабільне, FPV-приймач може «ловити шум», що напряму знижує якість зв’язку. Серед поширених помилок:

• не об’єднано загальну «землю» (ground) між приймачем, передавачем та іншими компонентами
• подача нестабільної напруги, особливо під час пікових навантажень моторів чи ESC

Неправильні налаштування протоколу, частоти та потужності

Сьогодні важливо: розвиток цифрових стандартів на кшталт ExpressLRS, Crossfire, HDZero вимагає уважного налаштування. Типові помилки:

• вибрано канал, перевантажений у цій зоні, або зайнятий іншими пілотами
• встановлено занадто низьку потужність на передавачі, щоб уникнути перегріву чи дотриматися законодавчих вимог, але забуто збільшити потужність на приймачі, якщо це можливо
• неправильний режим модуляції між RX і TX: особливості протоколу або несумісність версій прошивки

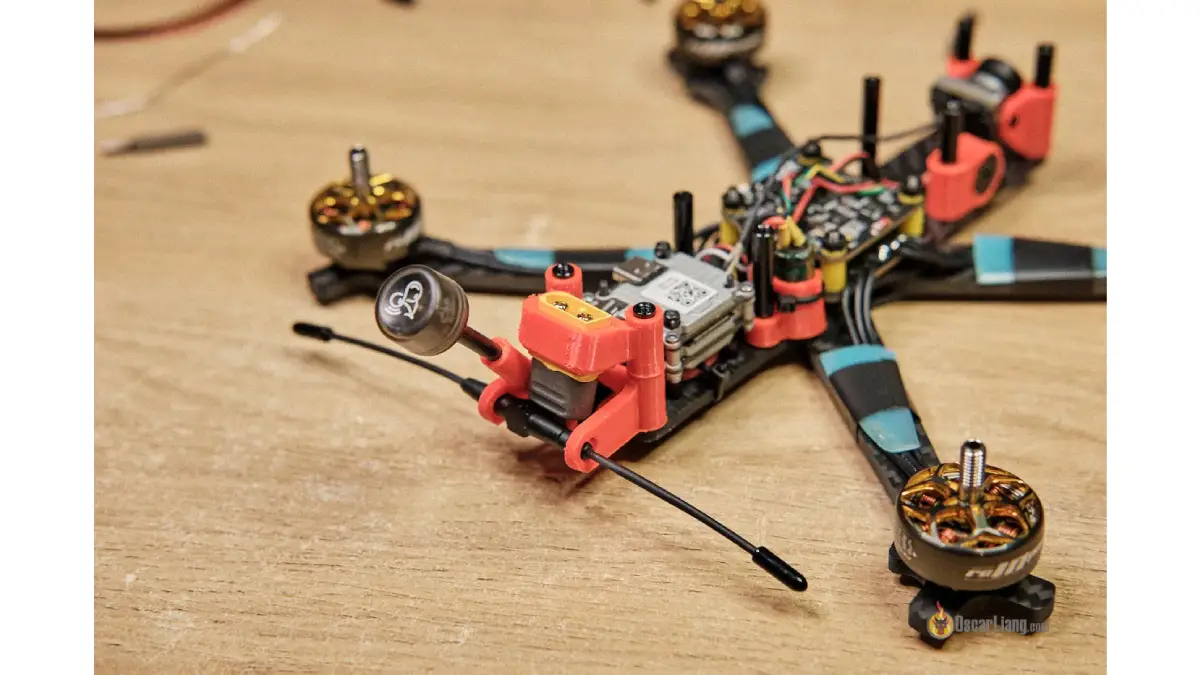

Помилки, пов’язані з фізичним розташуванням приймача на дроні

З часом, коли корпуси дронів стають компактнішими, помилки у розміщенні RX здаються дрібними, але вони дуже значущі.

• приймач розташований за щільним пластиком або карбоном – матеріалами, що глушать радіохвилі
• він закритий іншими компонентами, наприклад, акумулятором чи регулятором ESC
• дроти антен проходять занадто близько до високих струмів або джерел електромагнітних завад

Актуальність змін, тенденцій і потреб

Останні роки принесли зростання попиту на далекі польоти, змагання та відеозйомку у складному середовищі (місто, ліс, забудована місцевість). Це змінює вимоги:

• потрібен жорсткіший контроль завад і фільтрація радіосигналу
• усе частіше пілоти звертаються до дводіапазонних або мультипротокольних приймачів, щоб мати запас по частоті у разі проблем в одному діапазоні
• якісніші антени та посилені стандарти монтажу стають нормою

Таблиця порівняння характеристик приймачів

Як уникнути помилок: рекомендації

1. Монтуй антени так, щоб вони залишалися максимально відкритими до неба, уникаючи металу та великої кількості проводів поруч.
2. Переконайся, що антена приймача має однакову поляризацію з передавачем, і підключений загальний «ground».
3. Обирай канали та діапазон із мінімальним завантаженням – особливо під час польотів у міській місцевості.
4. Оновлюй прошивку приймача та передавача – поліпшення протоколів часто вирішують раніше непомітні проблеми.
5. Використовуй якісні антени та кабелі, не допускай вигинів або пошкоджень, які погіршують сигнал.

Де можна придбати FPV-приймач?

Якщо вам потрібен надійний FPV-приймач, найкращий варіант – придбати його в магазині Артлайн. Тут представлений широкий вибір обладнання, зрозумілі характеристики та реальна гарантія якості. Покупка в Артлайн – це впевненість, що пристрій буде оригінальним, а не підробкою. Крім того, магазин забезпечує зручну доставку по всій Україні та швидку консультацію фахівців.
