Як розрахувати оптимальний перетин кабелю для інвертора: покроковий посібник

Кабель для інверторів сьогодні став обов’язковим елементом будь-якої автономної енергосистеми. Через зростання споживання та постійні оновлення техніки вимоги до провідників змінюються, а помилка в розрахунках призводить до втрати потужності. Саме тому важливо розуміти принцип вибору перетину, щоб інвертор працював стабільно навіть за високих навантажень.

Зміст:

1. Навіщо враховувати перетин під час вибору кабелю?
2. Основна формула розрахунку
3. Чому довжина лінії така важлива?
4. Тип ізоляції та матеріал провідника
5. Особливості введення та підключення
6. Порівняння моделей кабелів
7. Підсумок
8. Де можна придбати кабелі для інвертора?

Навіщо враховувати перетин під час вибору кабелю?

Коли струм проходить через провідник, частина енергії переходить у тепло. Це природний процес, однак надмірний опір призводить до перегріву. Саме тому кабель для інверторів повинен мати відповідний перетин, інакше потужність падає, а елементи системи зношуються швидше. Тенденції останніх років показують: сучасні перетворювачі напруги беруть усе більший пусковий струм, тож розрахунок уже не можна вести «на око».

Основна формула розрахунку

Оптимальний перетин визначають за струмом, довжиною лінії та допустимими втратами напруги. Спочатку обчислюють робочий струм:

I = P / U,

де P – потужність інвертора, U – вхідна напруга. Потім обирають перетин. Падіння напруги на ньому не повинно перевищувати 3–5%. Такий підхід дає змогу зберегти ефективність і забезпечити безпечну роботу обладнання. Багато спеціалістів радять враховувати запас 15–20%, адже кабель для інверторів часто працює у змінних умовах.

Чому довжина лінії така важлива?

Короткі з’єднання втрачають менше енергії, але довгі кабелі посилюють просадки. Якщо відстань між батареєю та інвертором збільшена, провіднику потрібен більший перетин. Тому розрахунок завжди прив’язують до конкретної конфігурації. Системи на 12 В особливо чутливі до втрат, тоді як установки на 48 В дозволяють використовувати менший діаметр без ризиків.

Тип ізоляції та матеріал провідника

Після вибору перетину варто оцінити сам провід. Мідь залишається кращим варіантом, адже вона проводить струм рівномірно та довго не втрачає властивостей. Оновлення ринку демонструють зростання пропозицій алюмінію, але його застосовують лише там, де навантаження невисокі. Крім того, кабель для інверторів повинен мати щільну ізоляцію, що захищає провідник від нагріву та зовнішнього впливу.

Особливості введення та підключення

Для надійного з’єднання використовують обтиснуті наконечники. Слабкий контакт призводить до іскріння та деградації металу. Два простих правила допомагають уникнути помилок. По-перше, перевіряють затягування клем. По-друге, виключають вигини під гострим кутом. Після цього можна перейти до невеликого списку основних вимог:

• провід повинен мати реальний, а не номінальний перетин
• ізоляція має витримувати робочі температури
• у разі паралельних ліній довжини повинні збігатися

Порівняння моделей кабелів

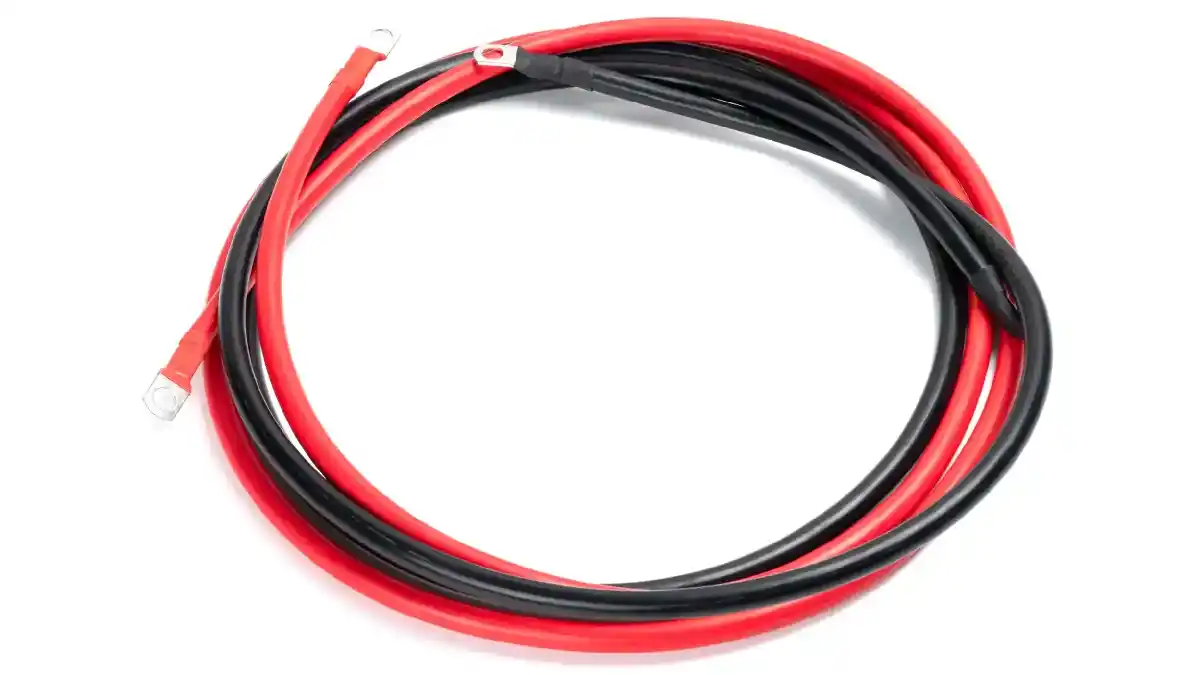

Перший варіант – кабель для інверторів із перетином 25 мм² та довжиною 2 м. Він підходить для потужних систем, де струм високий і потрібні мінімальні втрати напруги. Щільна мідна жила забезпечує ефективну передачу енергії, а кільцеві клеми дають можливість швидко підключити кабель до інвертора або акумулятора. Червоний колір допомагає візуально позначити позитивний полюс, що знижує ризик помилок під час монтажу. Такий провід особливо корисний у середовищі, де струми досягають значних величин: у системах сонячних панелей, мобільних електростанціях або автономних енергокомплектах.

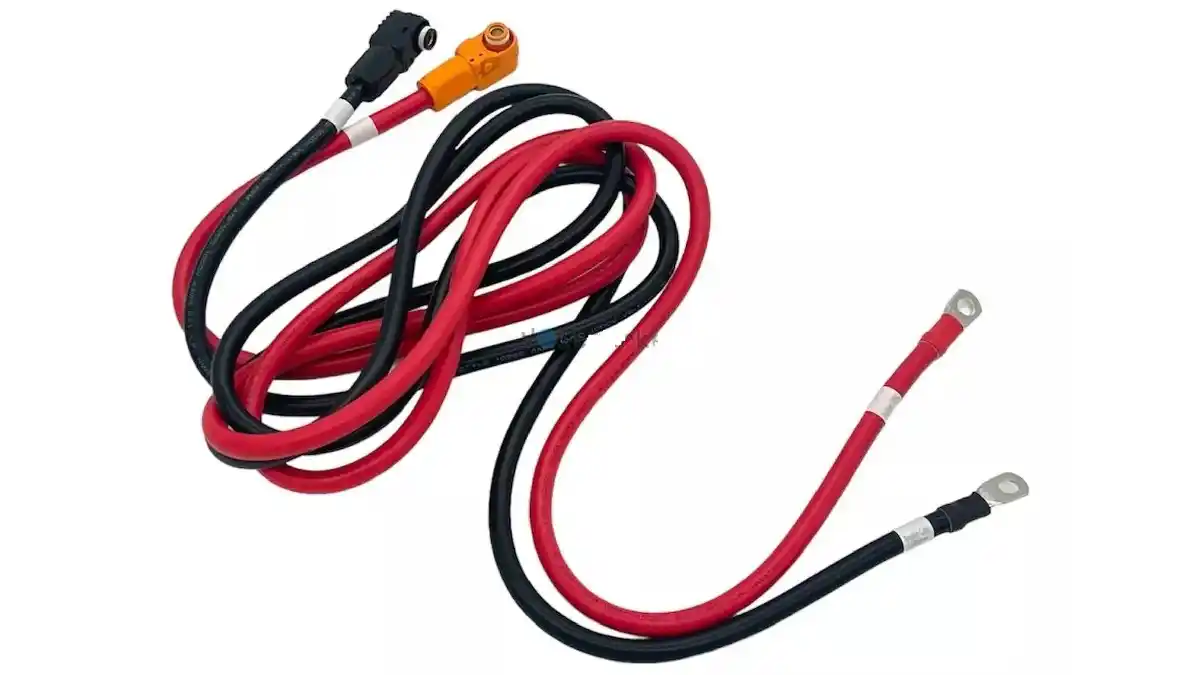

Другий тип – кабель для інверторів серії DYNESS B4850. Він створений спеціально для акумуляторних модулів B4850, тому його головною перевагою є сумісність і стабільність з’єднання. Мідь високої чистоти зменшує нагрів, а щільна ізоляція витримує перепади температури та вологості. Такі кабелі застосовують там, де важлива узгоджена робота накопичувачів та інвертора, особливо в гібридних системах, що регулюють потоки енергії в реальному часі.

Підсумок

Правильний розрахунок перетину – основа безпечної та довговічної роботи. Коли кабель для інверторів підібраний коректно, система працює без перегріву, падіння напруги залишається в нормі, а обладнання витримує навантаження. Зміни на ринку показують, що сучасні пристрої потребують ще точнішого підходу, тож грамотний вибір кабелю стає важливою частиною проєктування будь-якої енергосистеми.
